写在前面
这个实验纯粹是为了让同学更好地理解ALU的原理，配合理论课的进度，没有对硬件设计技巧或者代码能力提出更高的要求，有了前面几个实验的基础，直接原理图绘制就可以，功能代码也相对比较简单。
1. 实验目的和要求
掌握减法器的实现原理
掌握加减法器的设计方法
掌握ALU基本原理及在CPU中的作用
掌握ALU的设计方法
2. 实验内容和原理
2.1 实验内容
任务1：原理图方式设计4位加减法器
任务2：实现4位ALU及应用设计
2.2 实验原理
2.2.1 多位串行进位加法器
由一位全加器将进位串接构成
低位进位C0为0，Ci为高位进位输出
多位串行进位加法器示意图
2.2.2 多位串行进位全减器
用负数补码加法实现，减数当作负数求补码
共用加法器
用“异或”门控制求反，低位进位C0为1

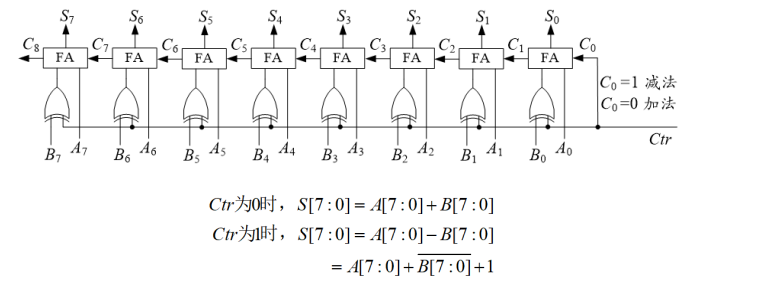

多位串行进位全减器原理图
2.2.3 一位加减法器
原理图如下所示：
一位加减法器原理图
生成元件如下图所示：
一位加减法器元件示意图
2.2.4 四位串行加减法器
原理图如下所示：
四位串行加减法器原理图
生成原件如下图所示：
四位串行加减法器元件示意图
2.2.5 设计按键数据输入模块
使用行为描述设计，在实验8基础上，更新 Adder4b 为 AddSub4b 模块；代码如下：
module CreateNumber(
input wire [1:0] btn,
input wire [1:0] sw,
output reg [7:0] num
);
wire [3:0] A1,B1;
initial num <= 8'b 1010_1011;
myAddSub4b a1(.A(num[3:0]), .B(4'b0001), .Ctrl(sw[0]), .S(A1));
myAddSub4b b1(.A(num[7:4]), .B(4'b0001), .Ctrl(sw[1]), .S(B1));
always@(posedge btn[0]) num[ 3: 0] <= A1;
always@(posedge btn[1]) num[ 7: 4] <= B1;
endmodule2.2.6 4位ALU
原理图如下图所示：
四位ALU原理图
3. 主要仪器设备
实验设备：装有Xilinx ISE 14.7的计算机 1台，SWORD开发板 1套
实验材料：无
4. 操作方法和实验步骤
4.1 原理图方式设计4位加减法器
4.1.1 1位加减法器设计
1. 新建工程，命名为MyALU_3190103044，Top Level Source Type 为 HDL
2. 新建类型为 schematic 的源文件，命名为 myAddSub1b

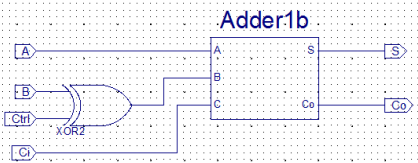

3. 用原理图方式设计，具体如下所示：

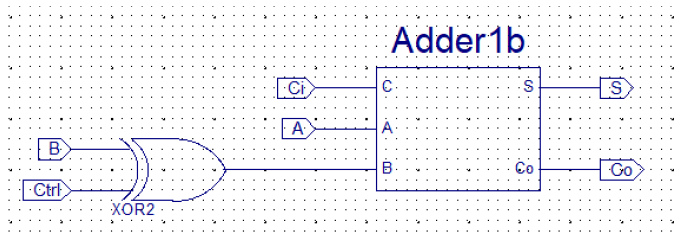

1位加减法器原理图
4. 生成逻辑符号和.vf文件：点击 Process 窗口下 Design Utilities -> Create schematic symbol，在工程文件夹里可以找到相应的.sym文件
4.1.2 4位加减法器设计
1. 新建类型为 schematic 的源文件，命名为 myAddSub4b

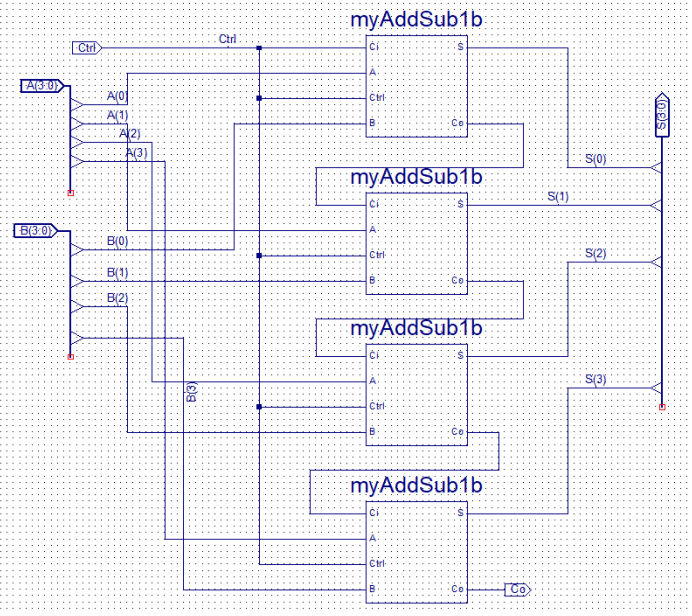

2. 调用 myAddSub1b元件，用原理图方式设计，具体如下所示：

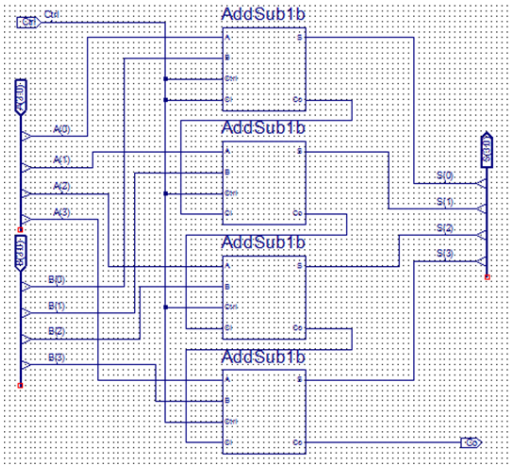

4位加减法器原理图
3. 生成逻辑符号和.vf文件：点击 Process 窗口下 Design Utilities -> Create schematic symbol，在工程文件夹里可以找到相应的.sym文件
4. 进行波形仿真，激励输入至少4组，具体代码如下：
`timescale 1ns / 1ps
module myAddSub4b_myAddSub4b_sch_tb();
// Inputs
reg Ctrl;
reg [3:0] A;
reg [3:0] B;
// Output
wire Co;
wire [3:0] S;
// Bidirs
// Instantiate the UUT
myAddSub4b UUT (
.Co(Co),
.S(S),
.Ctrl(Ctrl),
.A(A),
.B(B)
);
// Initialize Inputs
initial begin
Ctrl = 0;
A = 0;
B = 0;
#100
Ctrl = 0;
A = 4'b0101;
B = 4'b1010;
#100
Ctrl = 0;
A = 4'b1000;
B = 4'b0001;
#100
Ctrl = 1;
A = 4'b1000;
B = 4'b0001;
#100
Ctrl = 1;
A = 4'b1100;
B = 4'b0001;
end
endmodule
4.2 4位与元件设计
1. 新建类型为 schematic 的源文件，命名为 myAnd4b
2. 用原理图方式实现 4 位与的逻辑功能，具体如下：

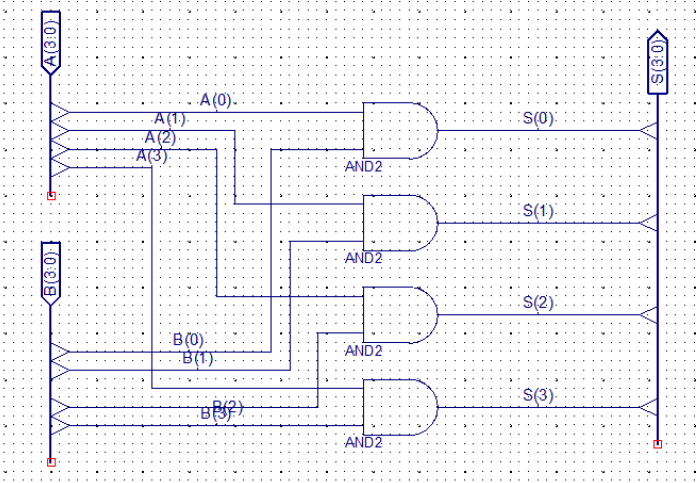

4位与元件原理图
3. Check Syntax 无误后，点击 Process 窗口下 Design Utilities -> Create schematic symbol生成逻辑符号和.vf文件
4.3 4位或元件设计
1. 新建类型为 schematic 的源文件，命名为 myOr4b
2. 用原理图方式实现 4 位或的逻辑功能，具体如下：

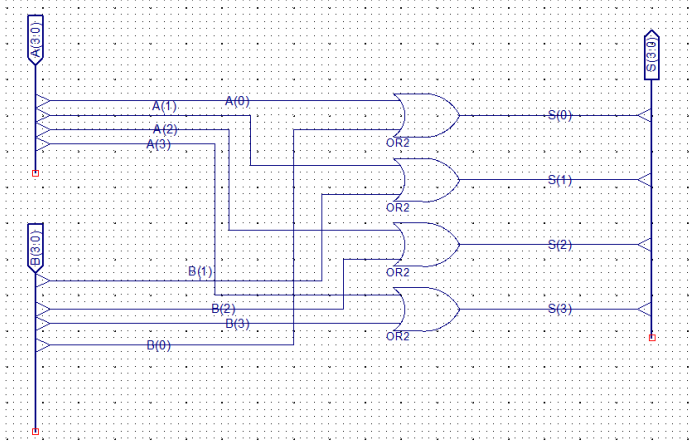

4位或元件原理图
3. Check Syntax 无误后，点击 Process 窗口下 Design Utilities -> Create schematic symbol生成逻辑符号和.vf文件
4.4 实现4位ALU及应用设计
4.4.1 ALU元件设计
1. 新建类型为 schematic 的源文件，命名为 myALU

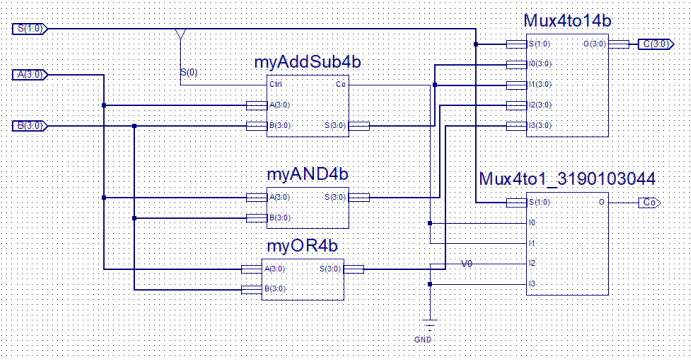

2. 调用 myAddSub4b、myAnd4b、myOr4b，用原理图方式实现 ALU 的逻辑功能，具体如下：

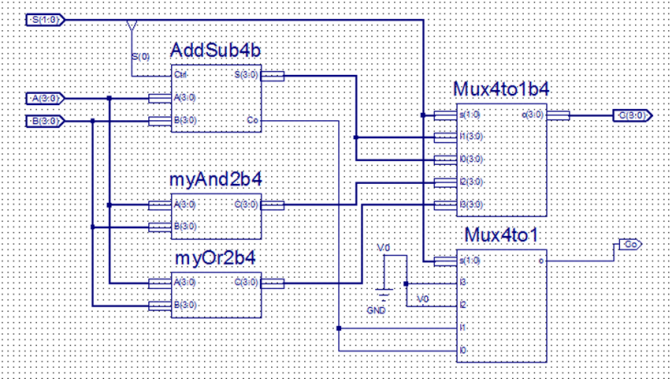

ALU元件原理图
3. Check Syntax 无误后，点击 Process 窗口下 Design Utilities -> Create schematic symbol生成逻辑符号和.vf文件
4. 进行波形仿真，激励输入至少4组，具体代码如下：
`timescale 1ns / 1ps
module myALU_myALU_sch_tb();
// Inputs
reg [3:0] A;
reg [3:0] B;
reg [1:0] S;
// Output
wire [3:0] C;
wire Co;
// Bidirs
// Instantiate the UUT
myALU UUT (
.C(C),
.Co(Co),
.A(A),
.B(B),
.S(S)
);
// Initialize Inputs
initial begin
A = 0;
B = 0;
S = 0;
#100
S = 2'b00;
A = 4'b1100;
B = 4'b0011;
#100
S = 2'b01;
A = 4'b1100;
B = 4'b0011;
#100
S = 2'b10;
A = 4'b1100;
B = 4'b0011;
#100
S = 2'b11;
A = 4'b1100;
B = 4'b0011;
end
endmodule
4.4.2 Disp_num模块设计
1. 新建类型为 schematic 的文件，命名为 Disp_num

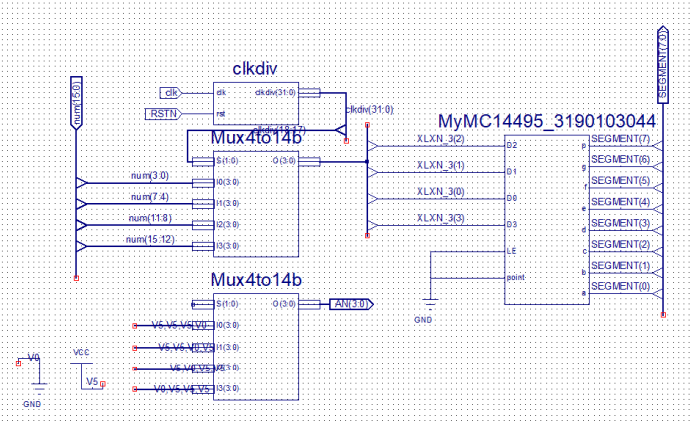

2. 使用原理图方式设计，具体如下：
Disp_num模块原理图
3. 生成逻辑符号和.vf文件：点击 Process 窗口下 Design Utilities -> Create schematic symbol，在工程文件夹里可以找到相应的.sym文件
4.4.3 ALU应用设计
1. 新建类型为 verilog 的文件，命名为 Top，右键“Set as Top Module”设置为顶层文件
2. 调用 pbdebounce 模块、Adder4b 模块、clkdiv 模块、Disp_num 模块、CreateNumber 模块，其中 CreateNumber 需做修改
3. 输入 verilog 代码设计 ALU 元器件的应用功能，具体代码如下：
module Top(
input wire clk,
input wire [1:0]btn,
input wire [1:0]SW,
input wire [1:0]SW2,
input wire BN,
output wire [3:0]AN,
output wire [7:0]SEGMENT,
output wire K_ROW
);
wire [7:0] num;
wire [1:0] btn_out;
wire [3:0] C;
wire Co;
wire [31:0] clk_div;
clkdiv m2(.clk(clk),.rst(1'b0),.clkdiv(clk_div));
pbdebounce m0(clk_div[17],btn[0],btn_out[0]);
pbdebounce m1(clk_div[17],btn[1],btn_out[1]);
CreateNumber m3(.btn(btn_out[1:0]), .sw(SW[1:0]), .num(num));
myALU m4(.A(num[3:0]), .B(num[7:4]), .S(SW2[1:0]), .C(C[3:0]), .Co(Co));
Disp_num m5( clk, {num[7:0], 3'b0, Co, C[3:0]}, 0, AN, SEGMENT);
BUF m6(BN, K_ROW);
endmodule
4. Check Syntax 无误后，点击 Process 窗口下 Design Utilities -> Create schematic symbol生成逻辑符号和.vf文件
5. 进行引脚约束，下载到 SWORD 板进行验证。新建类型为 Implementation constraints file 的源文件，命名为 k7.ucf，具体代码如下所示：
NET "clk" LOC=AC18 | IOSTANDARD=LVCMOS18;
NET "SW[0]" LOC = AA10 | IOSTANDARD = LVCMOS15;#POINT
NET "SW[1]" LOC = AB10 | IOSTANDARD = LVCMOS15;
NET "SW2[0]" LOC = AA13 | IOSTANDARD = LVCMOS15;
NET "SW2[1]" LOC = AA12 | IOSTANDARD = LVCMOS15;
NET "SEGMENT[0]" LOC = AB22 | IOSTANDARD = LVCMOS33 ;#a
NET "SEGMENT[1]" LOC = AD24 | IOSTANDARD = LVCMOS33 ;#b
NET "SEGMENT[2]" LOC = AD23 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[3]" LOC = Y21 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[4]" LOC = W20 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[5]" LOC = AC24 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[6]" LOC = AC23 | IOSTANDARD = LVCMOS33 ;#g
NET "SEGMENT[7]" LOC = AA22 | IOSTANDARD = LVCMOS33 ;#point
NET "AN[3]" LOC = AC22 | IOSTANDARD = LVCMOS33 ;
NET "AN[2]" LOC = AB21 | IOSTANDARD = LVCMOS33 ;
NET "AN[1]" LOC = AC21 | IOSTANDARD = LVCMOS33 ;
NET "AN[0]" LOC = AD21 | IOSTANDARD = LVCMOS33 ;
NET "btn[1]" LOC = V14 |IOSTANDARD = LVCMOS18 ;
NET "btn[0]" LOC = W14 |IOSTANDARD = LVCMOS18 ;
NET "K_ROW" LOC = V17 | IOSTANDARD = LVCMOS18 ;
NET "BN" LOC = AE10 | IOSTANDARD = LVCMOS15 ;
5. 实验结果和分析
5.1 4位加减法器

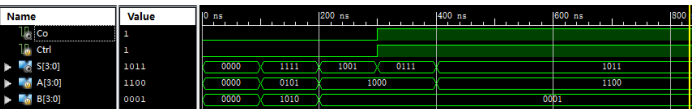

运行仿真代码后波形图如下图所示，与理论结果一致，故元件逻辑功能正确。
4位加减法器仿真波形图
5.2 4位ALU
5.2.1 仿真测试结果
运行仿真代码后波形图如下图所示，与理论结果一致，故元件逻辑功能正确。

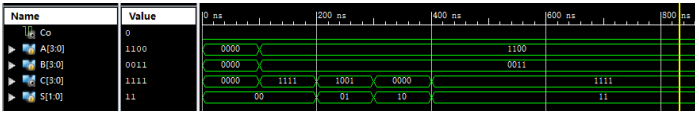

4位ALU仿真波形图
5.2.2 物理验证

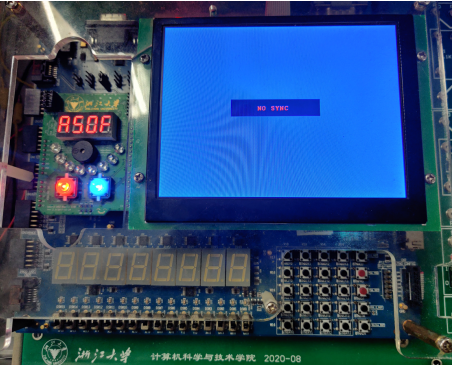

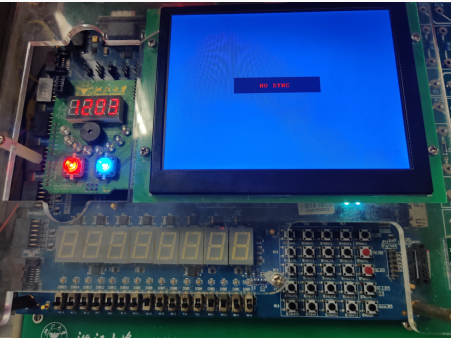

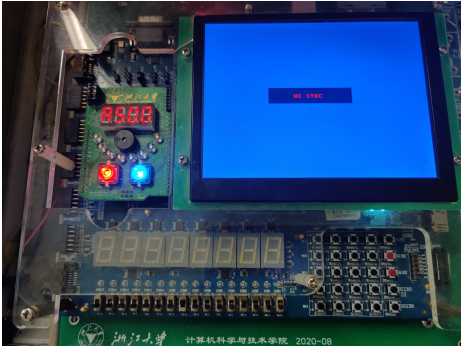

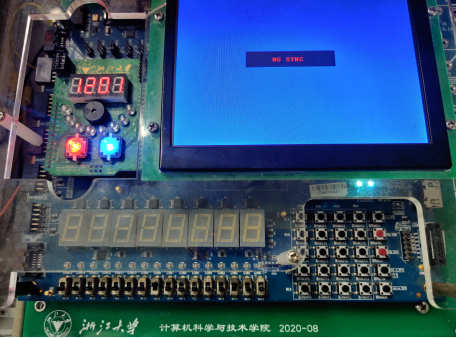

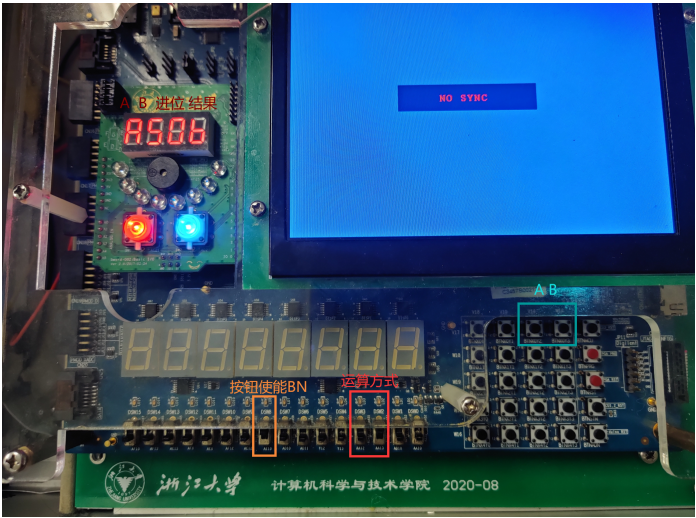

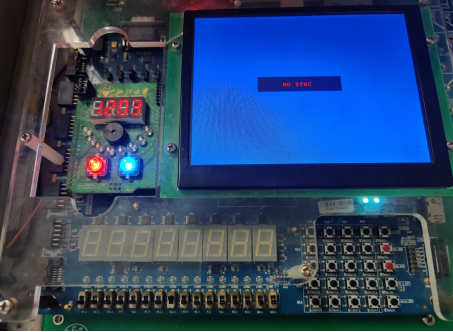

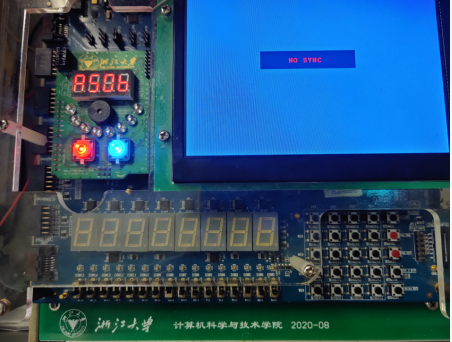

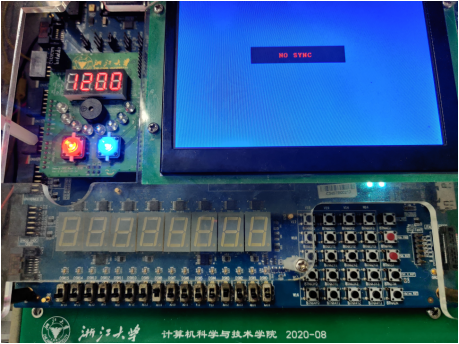

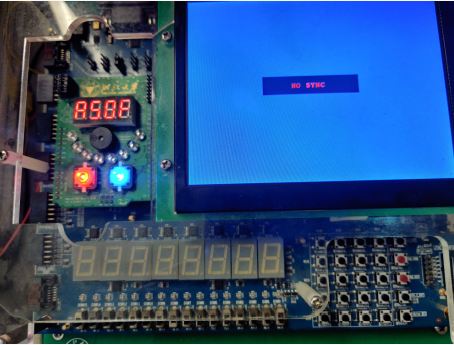

各个开关、按钮对应功能以及LED板相应的显示内容如下图所示：
开关、按钮、LED板对应功能示意图
专栏不方便发表格，此处仅展示部分实验结果：
1 加
1+2 = 3
A + 5 = F
2 减
1 - 2 = -1
5 - A = -B
3 与
0001 & 0010 = 0000
1010 & 0101 = 0000
4 或
0001 | 0010 = 0011
1010 | 0101 = 1111
Top 文件 verilog 代码补全：接口位数要仔细核对，尽量使用标准语法，例如 .A(num[3:0])，结构更清晰，更容易看出错误，而不是 {num[3:0]}，项数多了以后容易搞错。同时，需要注意，同一元件的接口声明要保持语法一致。
引脚文件修改：在实验八的基础上对应 Top 文件中的输入输出修改引脚文件即可。
模块调用问题：调用模块时只需要将 .sym 和 .v 文件添加到工程目录下，将 .v 文件添加到工程中即可，.sym不需要加入。 下述错误有可能是这个原因导致的，虽然之前将 .sym 也加入文件并没有报错。
ERROR信息
绘制原理图的时候，如果 net 需要命名，可以在命名的时候顺便将其可视化，便于检查命名问题，
欢迎评论区讨论，感谢一键三连。
