波动光学仿真模拟要点

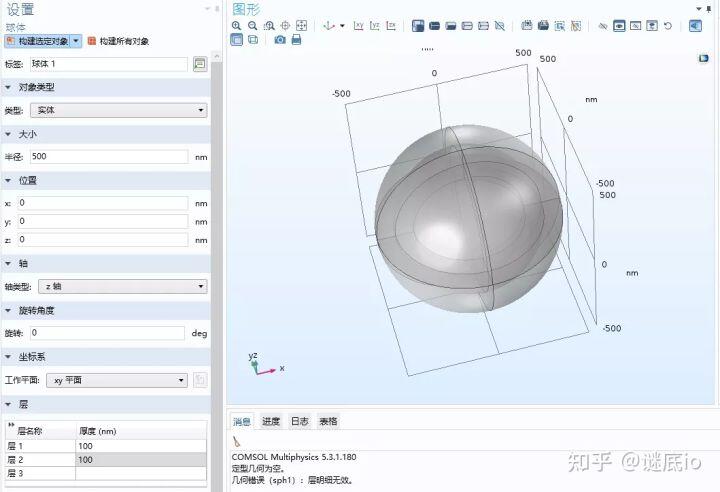

新建一个仿真，选择波动光学——电磁波，频域——频域研究。然后绘制一个半径500nm，厚度为100nm两层的球。（这个层是从外向内划分的）

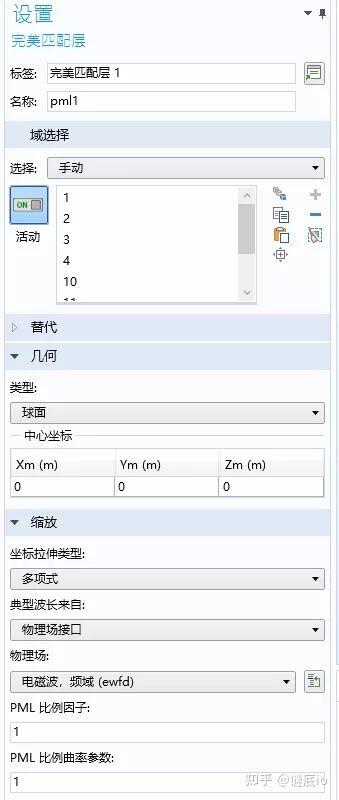

完美匹配层完美匹配层在定义中。一般来讲是长方体、球体或圆柱，用于模拟一个开放的空间，用于吸收多余的光波。选中外层的八个域。注意如果是长方体，几何类型就选择笛卡尔，球的话要选择球面。

还要注意一点：中心坐标要和模型的坐标对应。PML比例因子和比例曲波参数默认为1，如果吸波效果不好，可以适当调大该值。

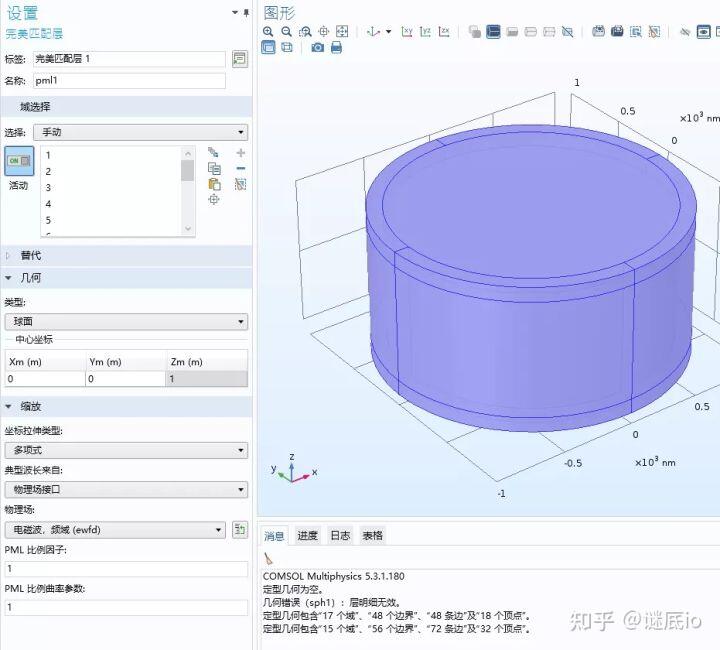

圆柱的话就这样设置

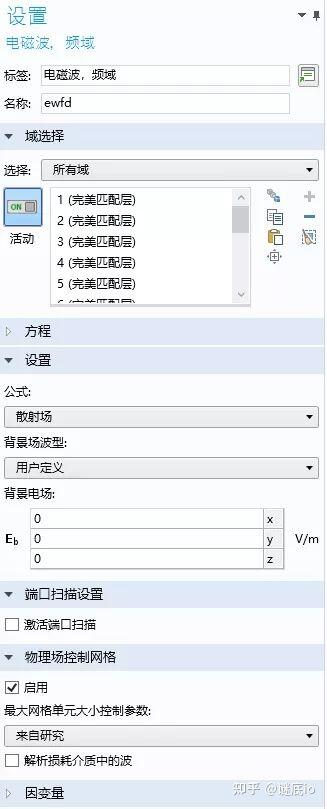

背景电场在这里将公式更改为散射场，在背景电场中的三个方向输入波的表达式即可

当然背景场波形也有内置的高斯光束和线偏振平面波

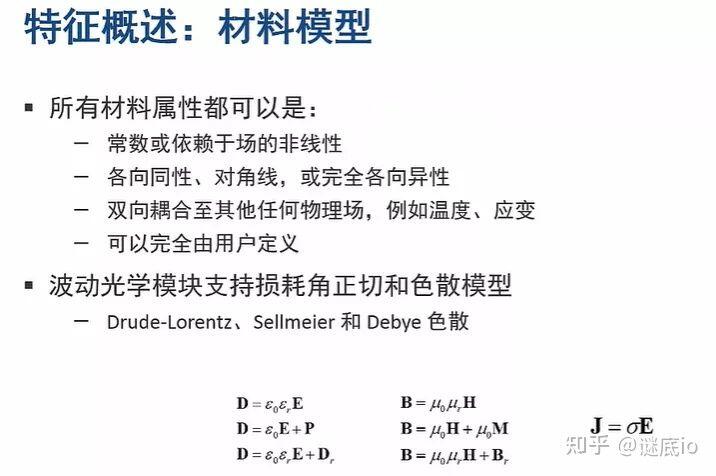

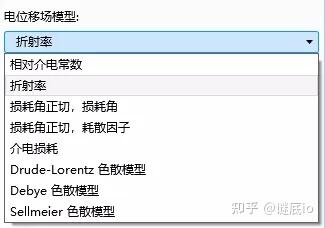

色散模型在电位仪场模型中进行选择

数据提取包括S参数，阻抗和导纳，Touchstone文件，远场辐射图。打开案例

案例中包含很多端口

这里面只有一个端口是输入端口，其他都是输出端口，所求解的S11、S21、S31、S41分别表示端口1的反射系数；2 端口匹配的时候，端口1到端口2的正向传输系数；3端口匹配的时候 ，端口1到端口3的正向传输系数；4端口匹配的时候，端口1到端口4的正向传输系数；

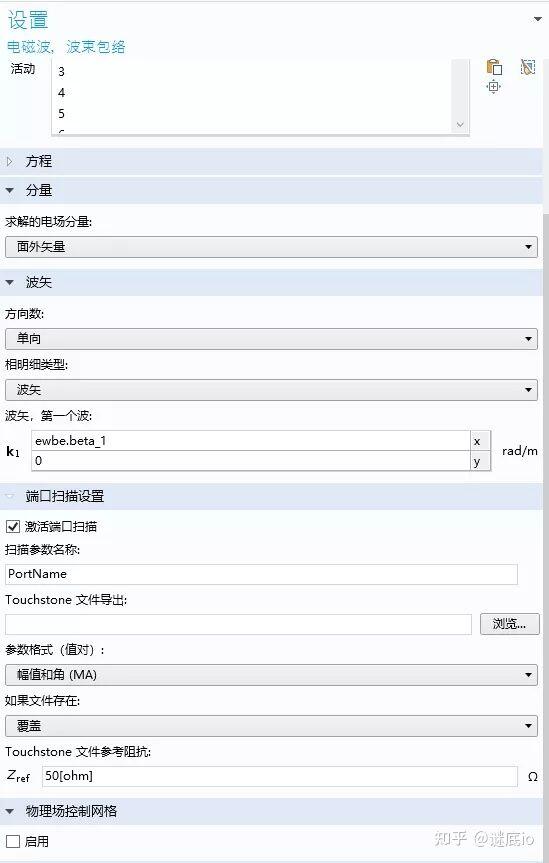

Touchstone文件导出这是使用端口扫描的时候，可以把数据保存到这个文件中以便以后使用。（大概是这个意思）

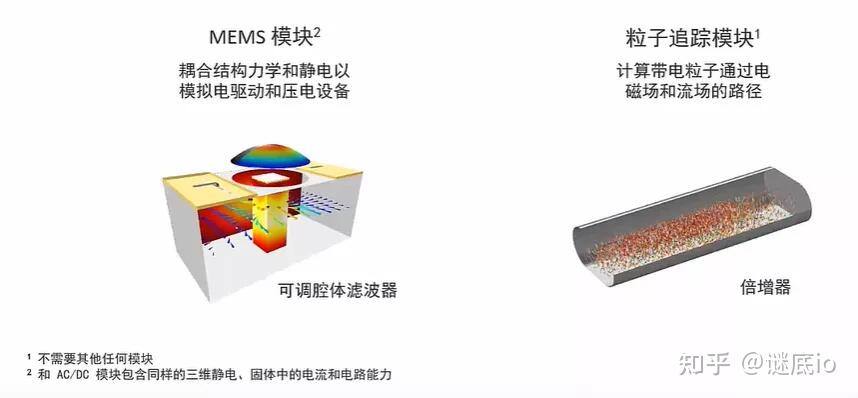

电磁场的附加模块
