广联达GTJ2021功能解读

自定义贴面

01:25:33

线上微课堂——筑学堂

2118

0

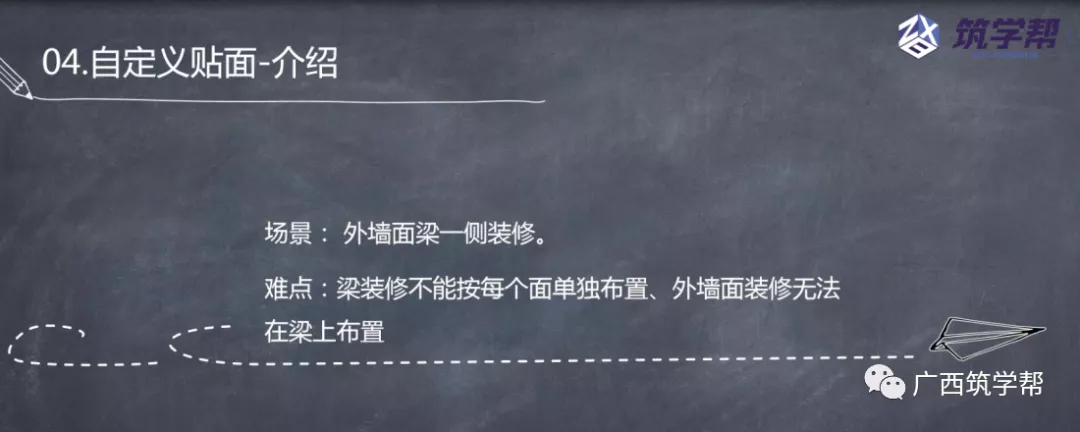

1、布置条件：

场景：外墙面梁一侧装修。

难点：梁装修不能按每个面单独布置、外墙面装修无法在梁上布置。

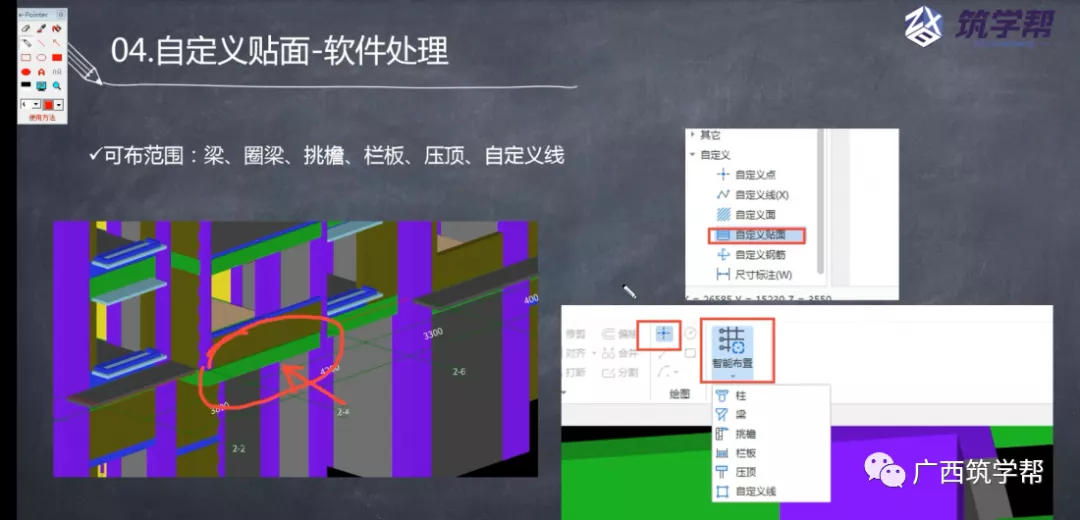

2、软件处理：

可布范围：梁、圈梁、挑檐、栏板、压顶、自定义线

案例分析

1、自定义贴面的好处

方便一些布置不上的装修以及能够单独拿出来的工程量。

2、绘制方式

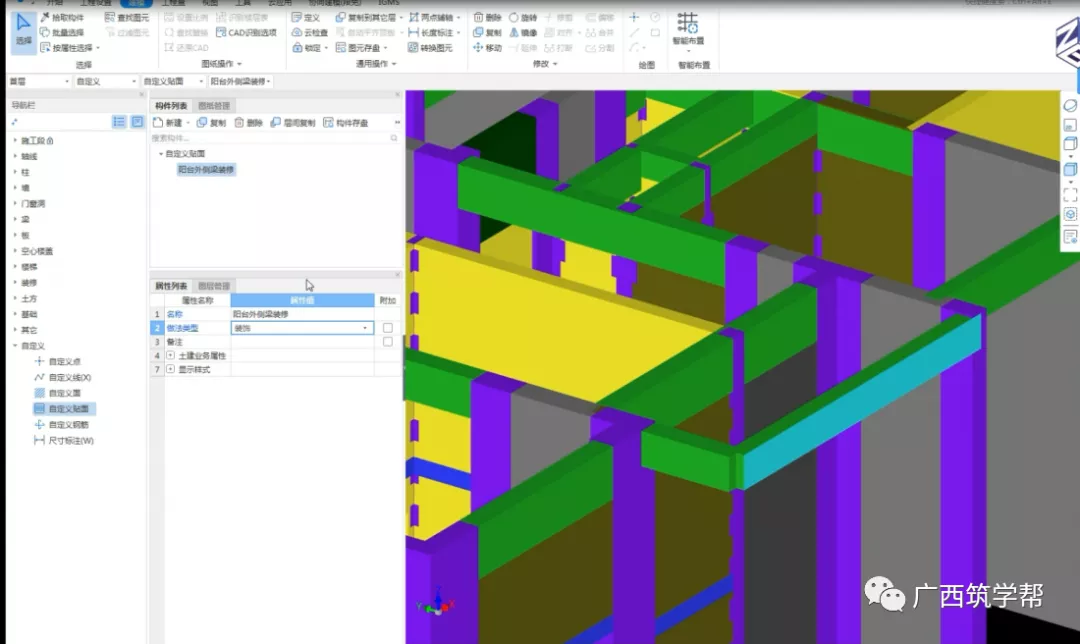

在导航栏中，点击功能点“自定义”，选择自定义贴面构件，选择新建自定义贴面在阳台外一侧梁装修。

Tip小技巧：

自定义钢筋的好处：

明确钢筋所处的位置和钢筋的长度。

自定义钢筋分为：线式自定义钢筋和面式自定义钢筋；其中自定义钢筋可处理的钢筋类型有：1、工作面；2、自定义范围；3、水平；4、垂直；5、面点；6、平行边；7、弧形边布置放射筋；8、圆心布置放射筋。

以工作面为例：

某位置钢筋未算上的，将鼠标点击过去工作面上的钢筋，可以绘制钢筋信息；选择垂直方向的钢筋，输入半径：200mm；直接绘制即可。

4、自定义贴面的处理思路

选择自定义功能点—新建自定义贴面—进行绘制
