上次发布了铝合金边框的机箱视频之后，还是有不少b友来要图纸的，but这就有一个很大的问题，大部分看到这个视频的b友其实都想要自己设计一个机箱，而每个人的需求都不尽相同，有要求能放下3个2.5寸硬盘+1个3.5寸硬盘的（一度以为他要做nas），有要求弯折中间面板然后在显卡和主板中间塞下一个3.5寸硬盘的（这个还真实现了），还有要求卧式机箱的。
当然更多的b友是希望尽快推出能放下m-ATX主板的机箱，但很不幸我失败了，亚克力的材料性能不足以在很小的空间内做出这么多妥协，淘宝有很多大厂成熟的方案，并且相同厚度的铝合金机身强度肯定是优于亚克力材料的。于是我想着，既然看到我视频的人都想要设计属于自己的机箱，那我何不如把这一年来我积攒下来的数据分享出来，这样大家都能用自己的思路直接拼凑硬件，设计自己的机箱，真正的“模块化”机箱（指大家可以通过硬件数据来堆叠，设计自己的机箱）
以下为我收集的各项数据，以及我设计的几套机箱图纸
链接：https://pan.baidu.com/s/1uIUIQyYW2c4MJJJ2N1-DtQ
提取码：3h5k
接下来，是最近机箱的更新部分，如果是只需要图纸的b友可以划走了
由于之前那块1050的性能实在是不够用，玩F12020掉帧掉的厉害，于是近期换了一块 icraft 1660ti，这块显卡采用了三风扇的散热器，长度巨大。

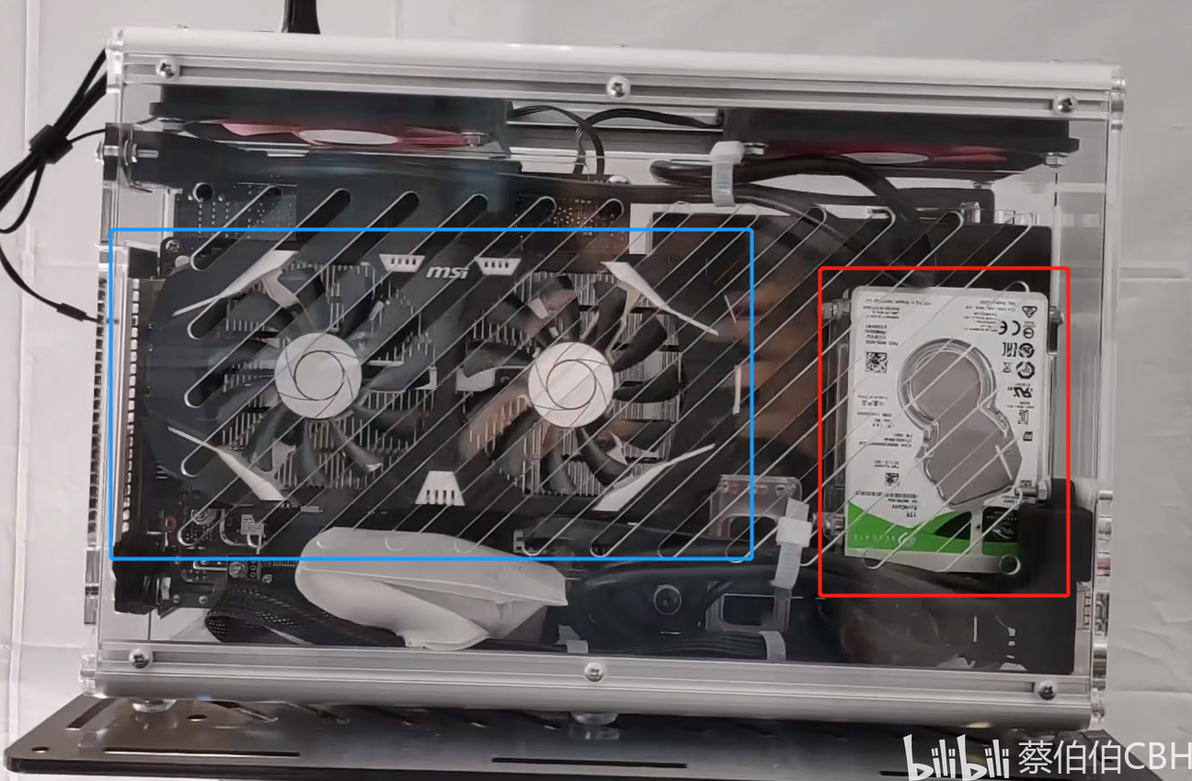

原先1050显卡和两块2.5寸硬盘摆放位置

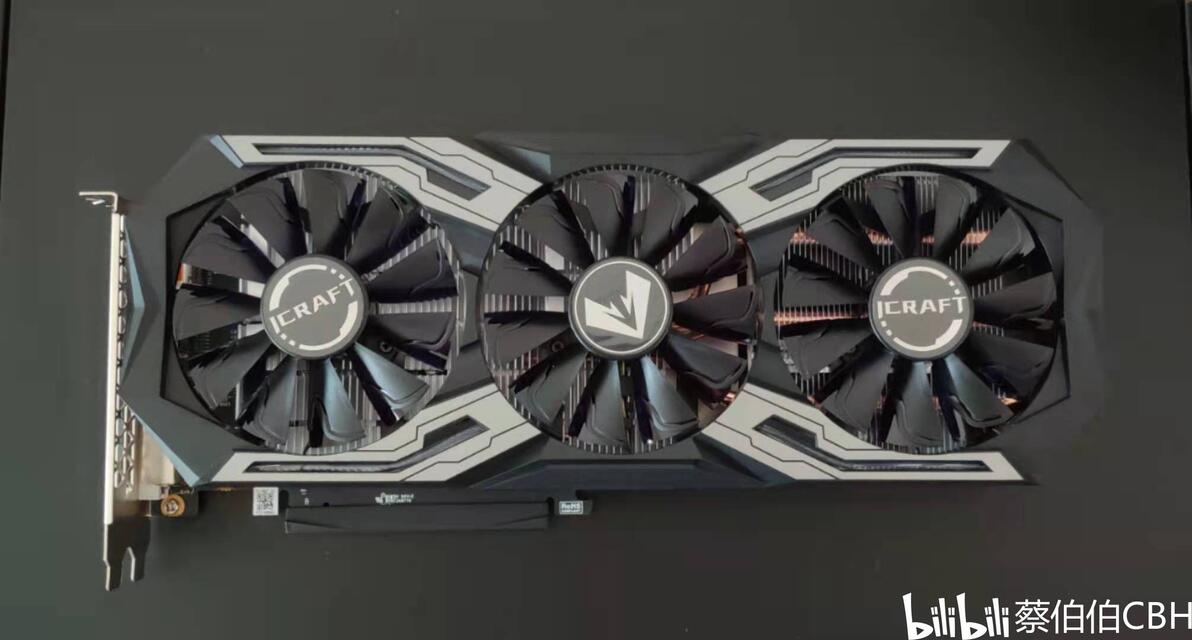

icraft 1660ti

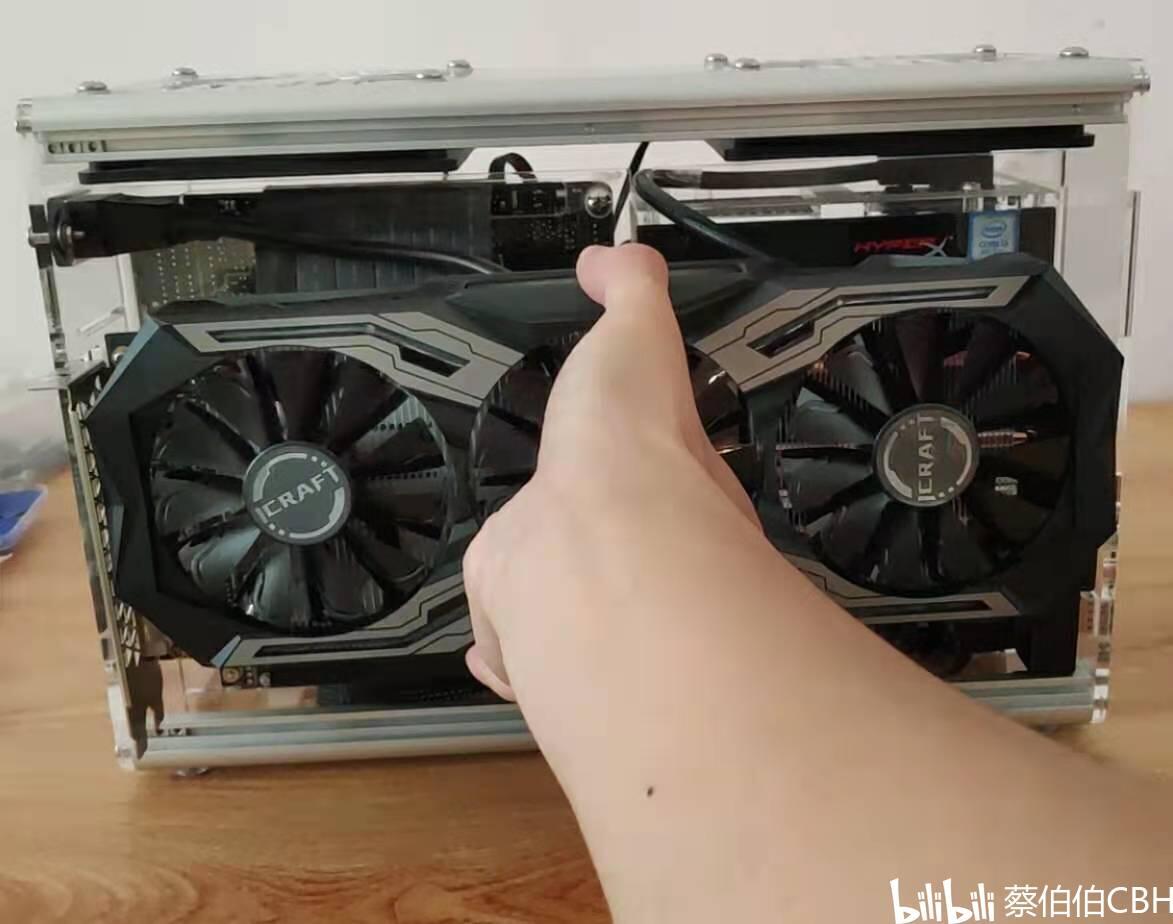

1660ti和机箱长度对比
可以看到1660ti的长度将原本的硬盘位挡住了，不过在设计这款机箱之初，我已经考虑到这个情况，所以学习偷空间大佬本田，在顶部面板硬生生抠出来一个80mm宽的空间，愣是把两块2.5寸硬盘塞进去了，不过挂在顶部的硬盘需要一正一反的安装，错开SATA接口和电源线接口，要不线材就没法安装了。
顶部塞进两个12025风扇，在中间找到了一个80mm的空间，塞得满满当当。
为此，我重新设计了一块只容纳两个硬盘的硬盘架，并且在中间板适当的位置开了一个孔。用于电源线的穿过，不至于被硬盘压到。

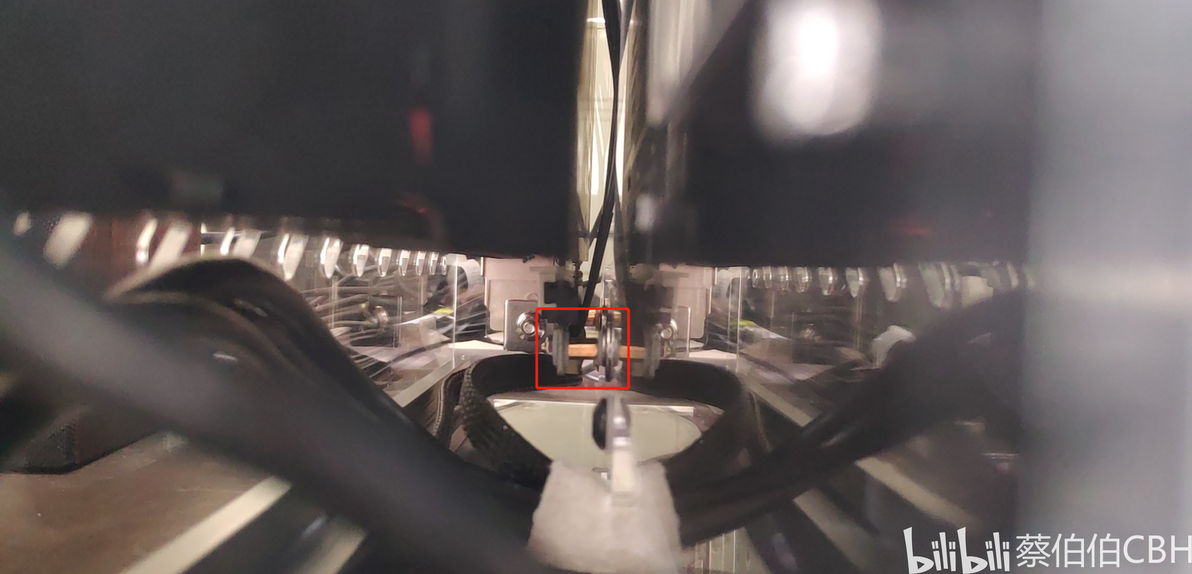

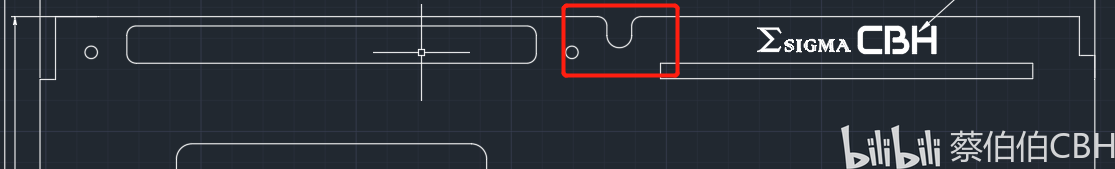

中间面板预留的电源线孔

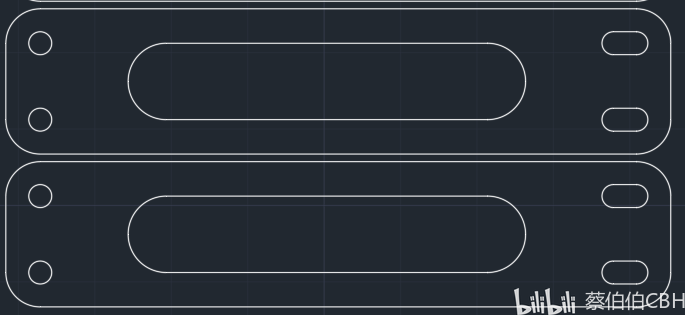

只容纳两块硬盘的硬盘架

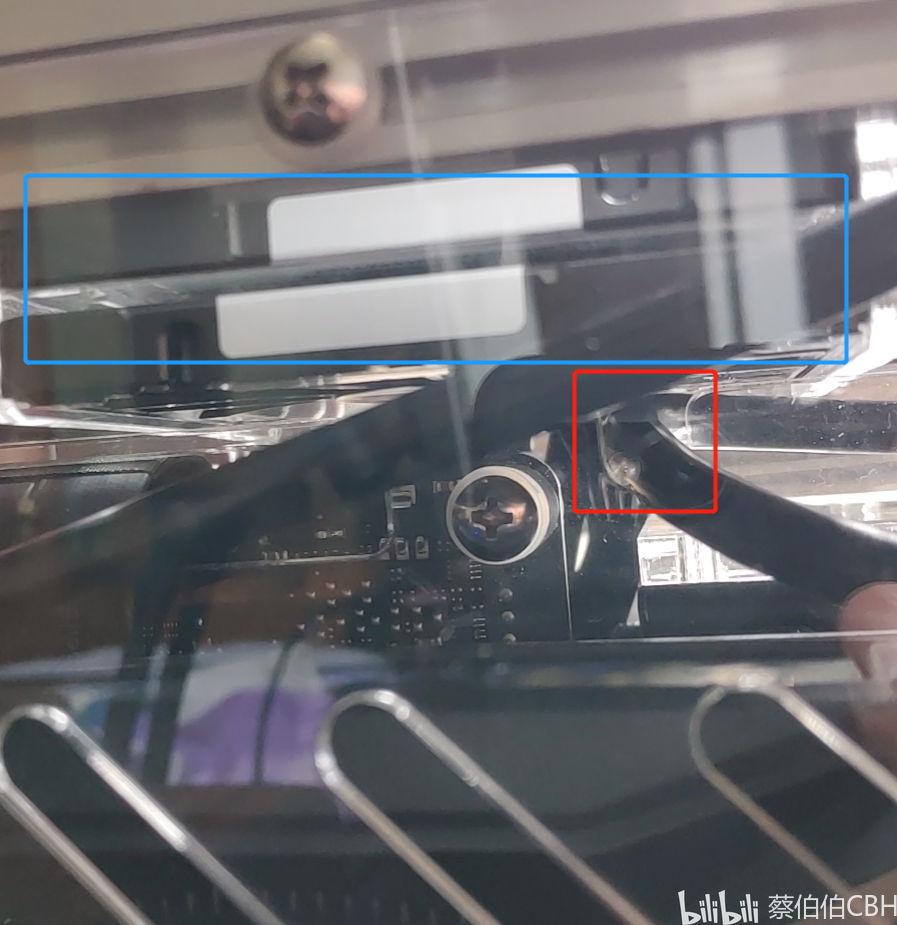

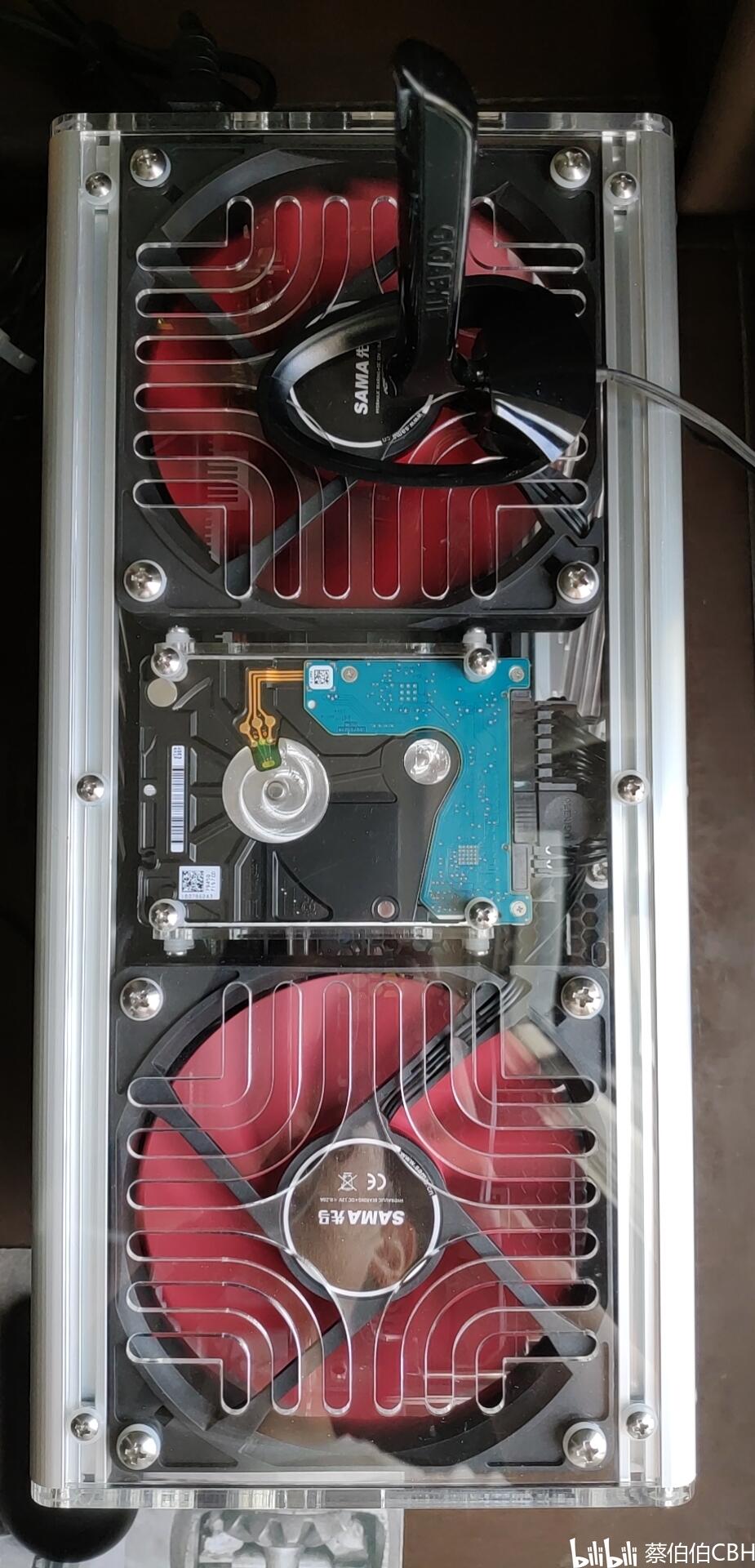

实际安装两块硬盘和电源线的叠叠乐
可以看到机箱顶部的空间已经没有一丝多余的地方了，当然了，整个机箱除了CPU前面以及显卡的上下部分还留有一点空间，其余地方已经被塞得满满当当了。
最重要的升级
除了显卡性能上的升级，本次图纸带来的最大修改，就是取消了原有的显卡延长线的六向支架。

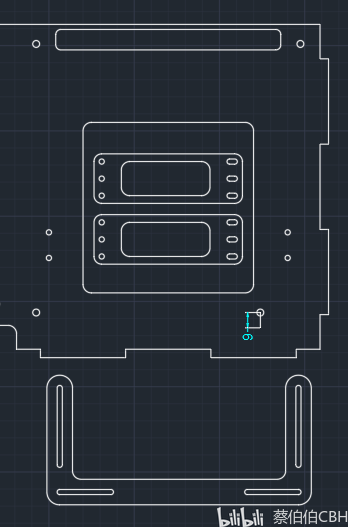

设计图纸中的显卡延长线六向支架和4个固定螺丝孔

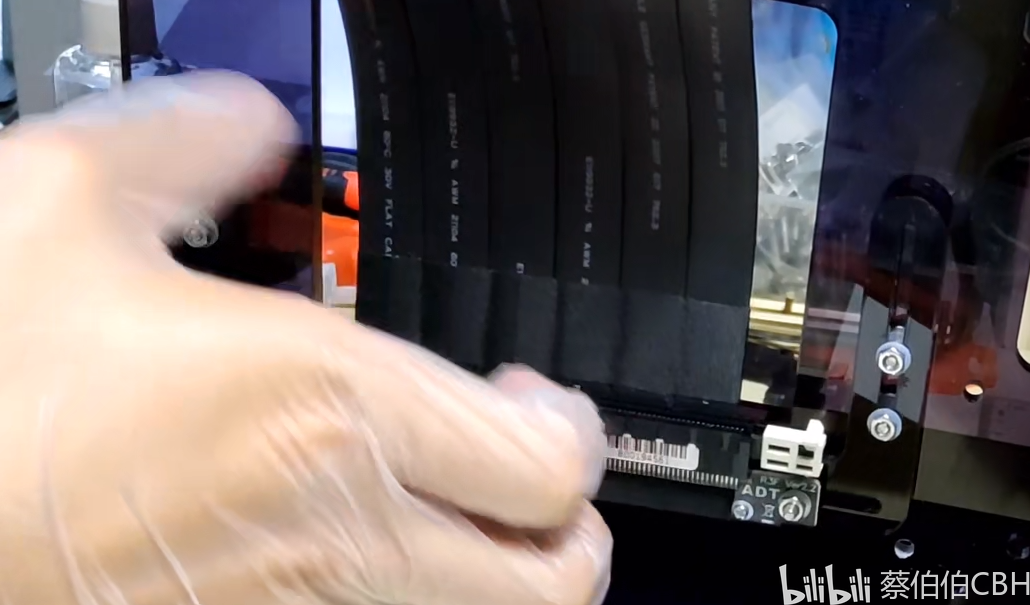

现实安装显卡延长线六向支架
这个显卡延长线六向支架实际安装起来非常的麻烦，需要用到两组六对螺杆不等长的螺丝组才能安装，并且还需要各种垫圈来支撑厚度，不断调整，可以说是非常不便了。但这个支架实属无奈之举，当时市面上显卡延长线种类繁多，不同厂家的显卡延长线孔位数据均不相同，只能通过设计这样的支架来完成适配，避免买回来的延长线孔位不对，对不准预留的PCIE孔位。
但到了现在显卡延长线已然是ADT的天下了，并且ADT显卡延长线的孔位是固定孔距和长度的，非常容易收集数据，所以在确定了显卡延长线相对的位置后，本次中间面板升级，直接取消支架，四个固定孔直接换成了两个相对位置110mm，长度26mm的长孔来固定显卡。此外，中间的方孔向上移动13.5mm，用于给两个长孔增加刚度，避免碎裂。

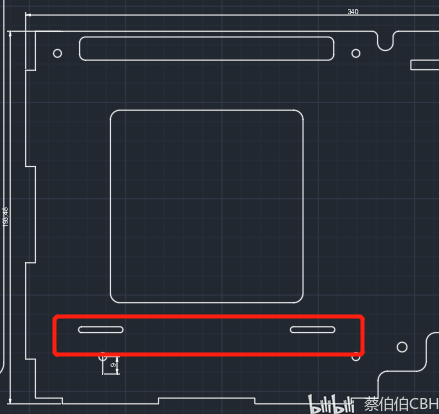

长26mm相对位置110mm的显卡延长线固定孔
使用m3*7+6铜柱固定的显卡延长线
需要注意的是，如果直接将铜柱固定在亚克力面板上，力量稍大便会造成局部碎裂，为了分散螺丝拧紧本身带来的压力，以及显卡重量带来的压力，我额外购买了m3*16*1的超大垫圈用于将各个部分带来的压力更均匀的分散到中间面板上。

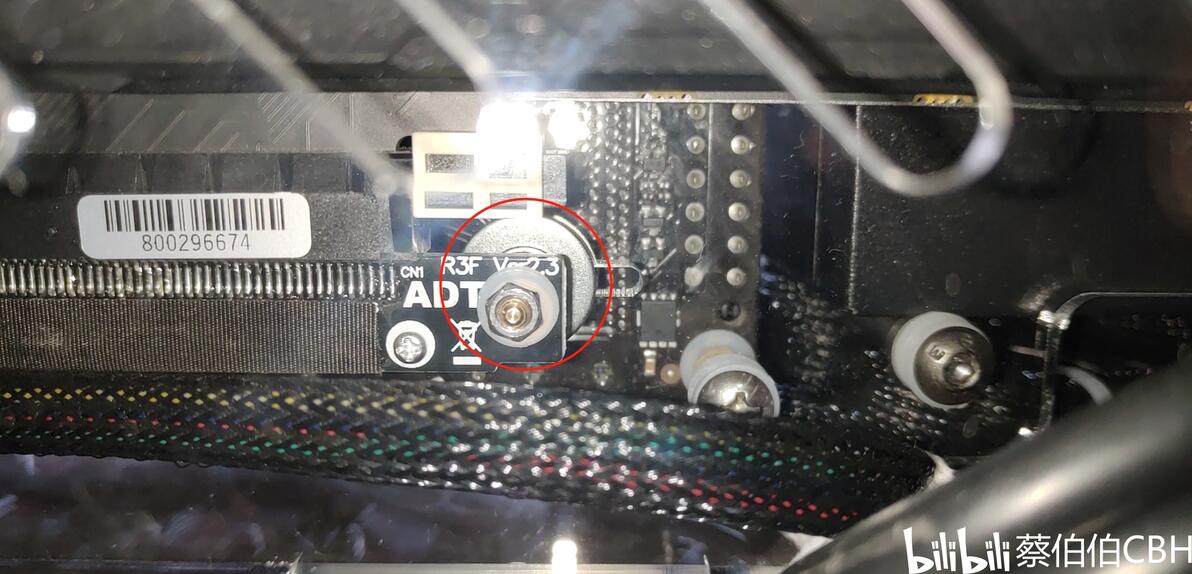

用于固定显卡延长线的超大垫圈，比显卡延长线都宽
相比之前六对螺丝组才能安装的显卡延长线支架，26mm的两个长孔无疑极大的减轻了安装显卡延长线的麻烦程度。这也是本次中间面板升级中最重要的一个地方了。
不是那么重要但是很好看的升级
既然机箱都是自己设计的了，那么属于自己的logo也可以来一套了吧。
“这里多说一句，败家之眼还有苹果标真的太烂大街了，球球大家自己设计一个logo吧，名字缩写配合好看的字体不错，如果能画自己的图腾那更好了，配合着R2V这款软件，可以将扫描进电脑的高清线稿直接转换成CAD线条，十分方便，真的别再画眼睛或者苹果了，B站的小电视也别。”R2V这款软件的安装包链接我放在下面：
链接：https://pan.baidu.com/s/1syXUXeM8CKR_8w0B0m2N-A
提取码：hhdm
相比起之前贴的别人家的标志例如......英特尔的CPU贴纸、金士顿的骇客神条贴纸，激光打标无疑是一个又帅又能打的方案，成本还没增加。

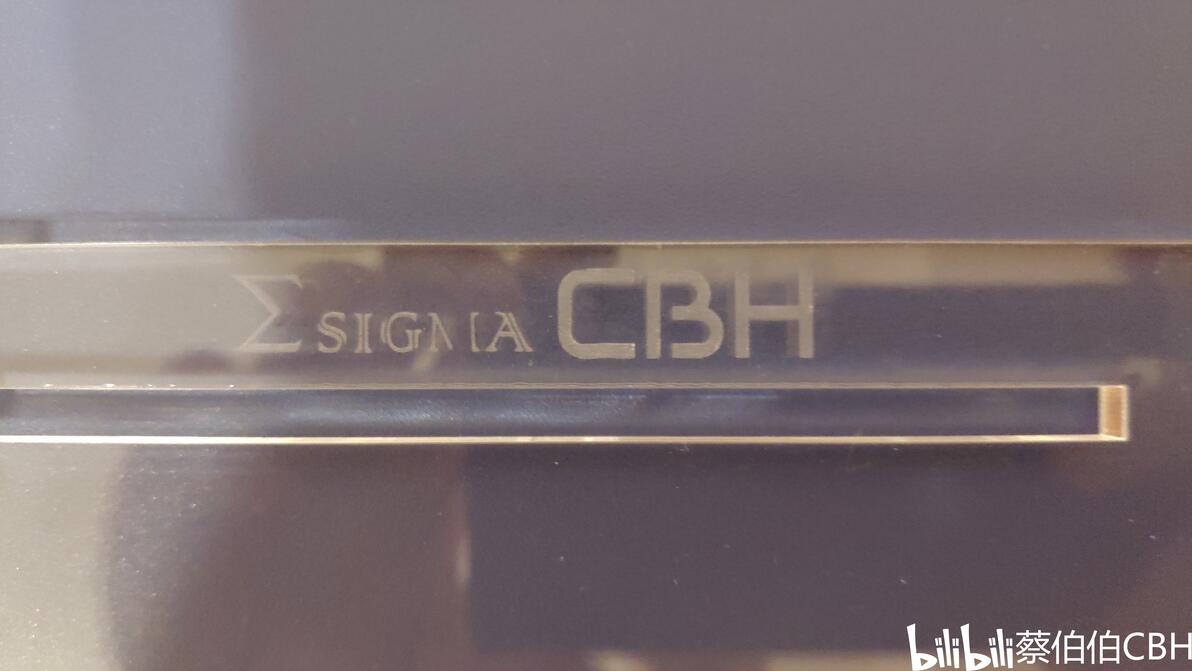

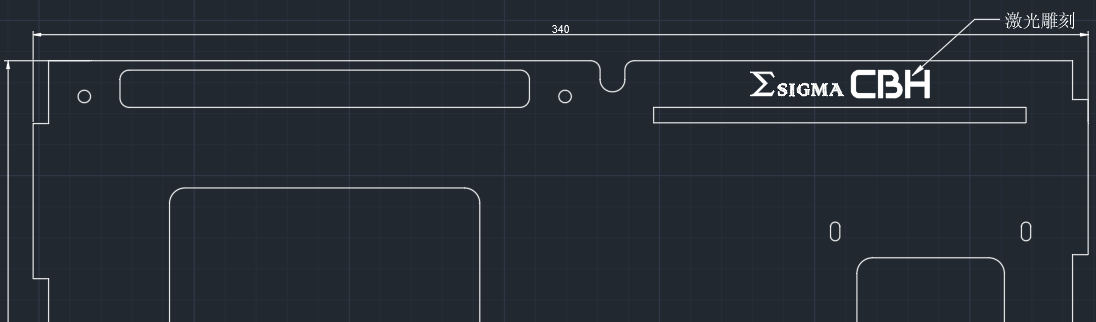

激光打标logo（SIGMA是我堂哥店的名字，用习惯了）

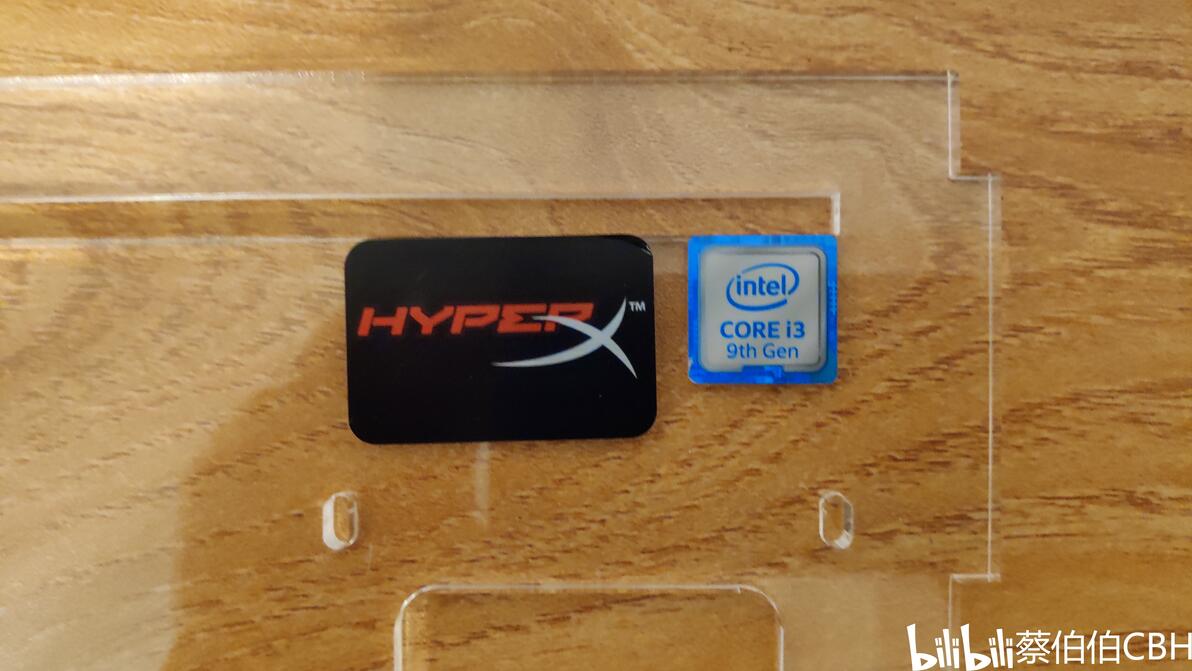

贴别人家的贴纸......
当然，这个属于无关紧要的“升级”，毕竟激光打标只能打简单的样式，如果logo有丰富的颜色或者复杂的图案，激光打标就没办法胜任了。
以上是这个文章的所有内容，欢迎大家一起探讨机箱设计中的问题，谢谢阅读。
