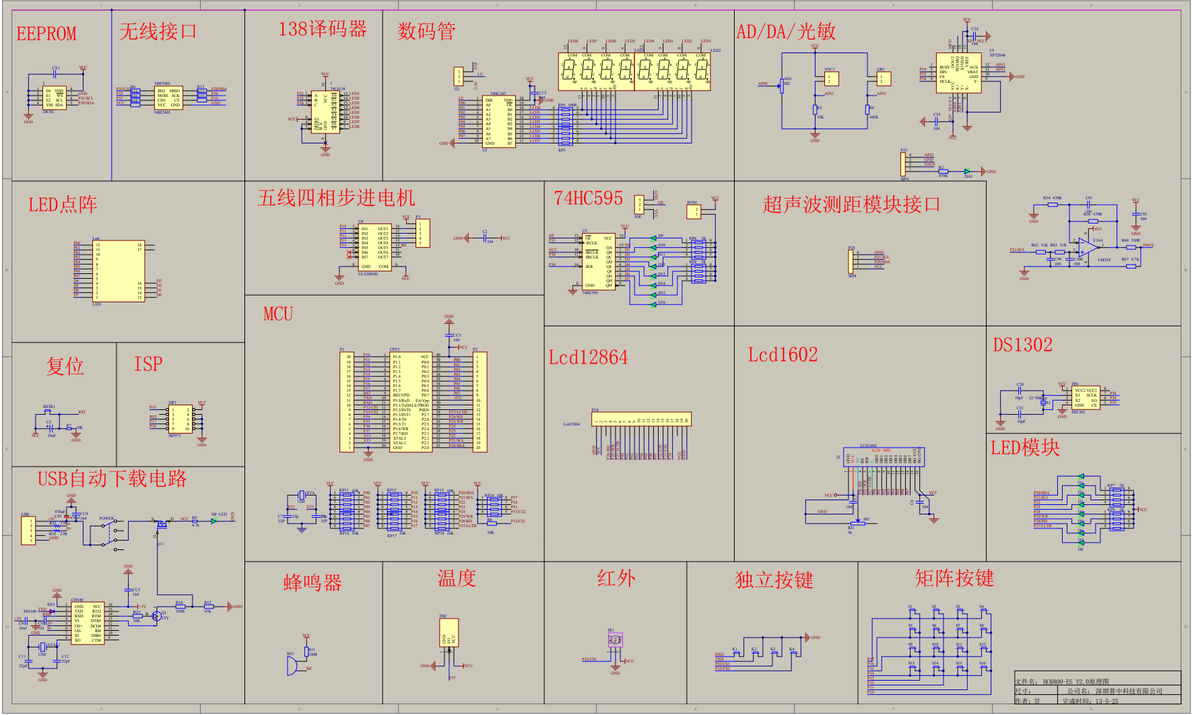

图1-1单片机各部分电路图

图片来源：普中科技A2型原理图

一、任务目的：

   1）1.什么是原理图？

        2.原理图怎么看？

        3.原理图怎么画？

    2）1.具体元件

二、具体内容

    1.什么是原理图？

表示电路版上各元器件间连接原理的图表（原理图可能与实物图不同）

    2.原理图怎么看？

        1）查找主控芯片

        2）查看各个子模块（看引脚连接）

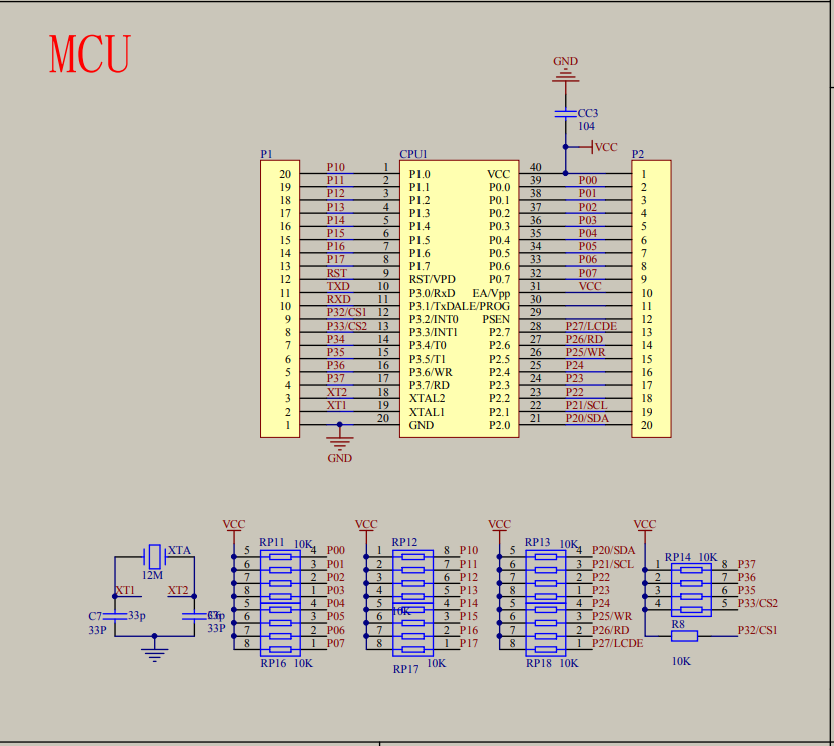

图2-1主控芯片 STC89C52

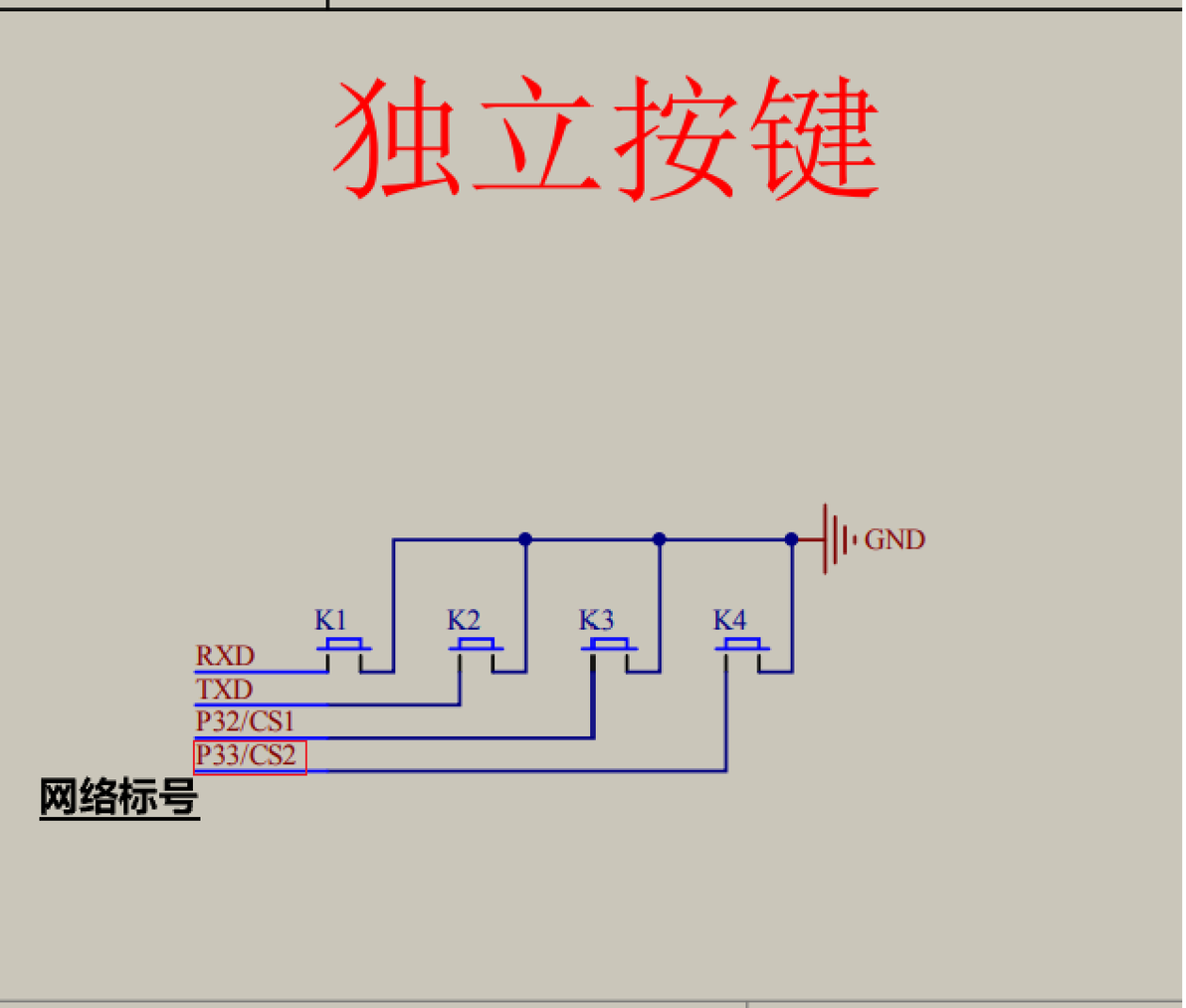

图2-2独立按键模块

网络标号：一个电气连接电，具有相同的网络标号表示连接在一起。

    3.原理图怎么画？

        1）工具：altium designer ，allegro，PADS等

        2）内容：“两库两图”：原理图库，PCB库，原理图，PCB图(实物图)

三、具体元件

    1）电容

1、定义

    电容器所带电量Q与电容器两极间的电压U的比值，叫电容器的电容。

    符号为C，单位为F

2、分类

    有极性电容

图3-2-1 有极性电容

    无极性电容

图3-2-2 无极性电容

3、单位及转换

1法拉（F）= 10^3毫法（mF）=10^6微法（μF）=10^9纳法（nF）=10^12皮法（pF）

4、区别

    容量较大采用直插式有极性电容

    容量较小采用无极性电容

—————————————————————————————————————————

根据UP主：海创电子

第1讲 学前 电路原理图认识（一）

07:49

第1讲 学前 电路原理图认识（一）

9万

61

第1讲 学前 电路原理图认识（二）

07:38

第1讲 学前 电路原理图认识（二）

14.7万

88

总结

本人知识水平有限，如有纰漏欢迎评论区补充。
