全文没有教条，完全是个人理解（一字一句编辑的），放心食用，如有错误请指正。

斜顶：

        又称为斜销，是模具设计中用来出产品内部倒钩的机构，适用于如卡扣等比较简单的倒扣情况。

        斜顶有两方面的作用，首先是出倒扣，其次就是能够代替顶针顶出产品，所以有斜顶的地方一般就不用再布置顶针。

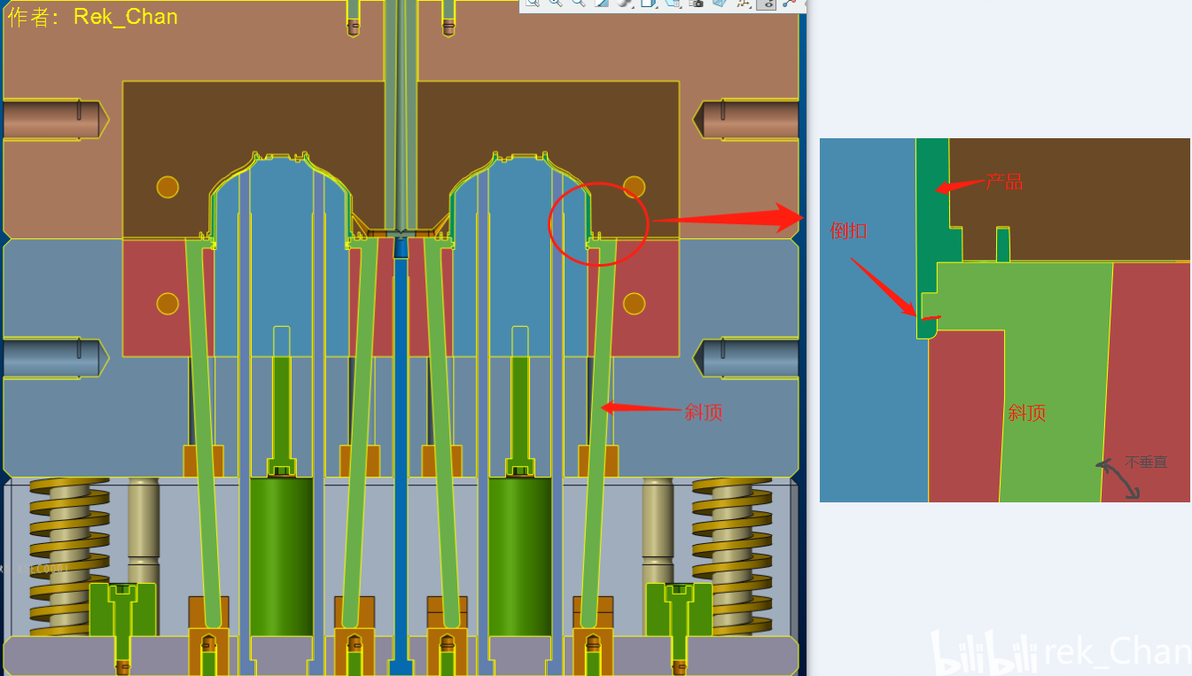

模具中的斜顶

斜顶原理：

        斜顶与顶针在运动上的区别就是，顶针是垂直于分模面运动，而斜顶是与分模面呈一定角度斜着向前推进。所以斜向运动能分解成垂直于分模面方向与平行于分模面两个方向的运动，前者起顶针的作用，后者起出倒扣的作用；如下图，

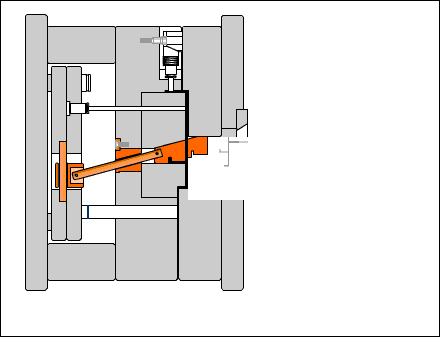

斜顶的运动

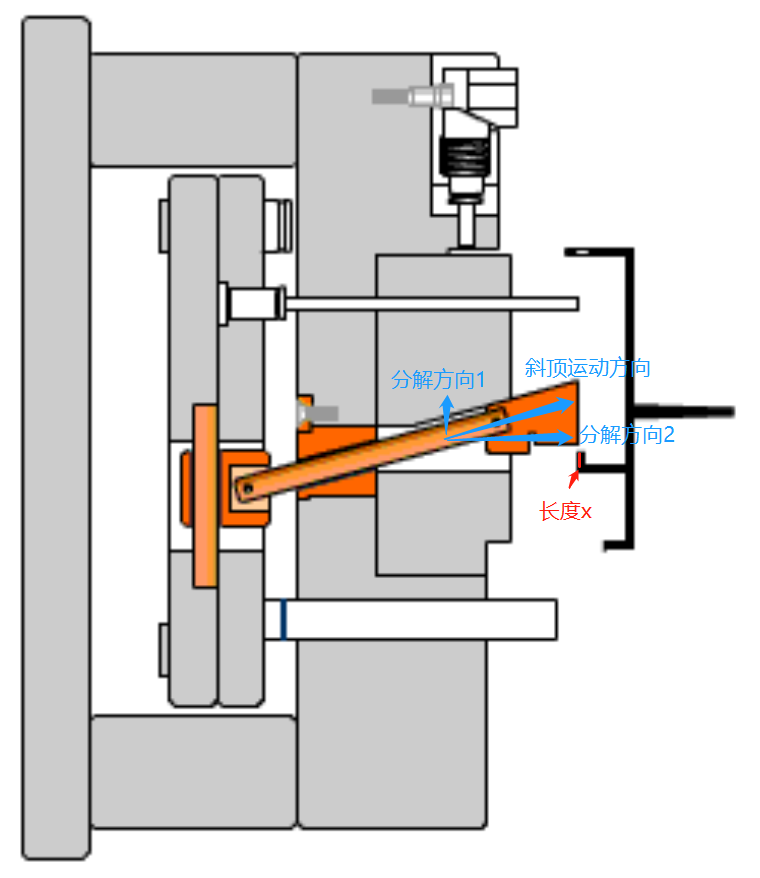

        分解方向1即为平行于分模面的方向，用于出倒扣，并且其运动距离必须＞长度x；分解方向2即为垂直于分模面的方向，用于顶出产品：

斜顶原理

产品结构设计注意要点

• 产品结构上需要走斜顶出倒扣的地方必须留出 斜顶空间+斜顶运动空间。

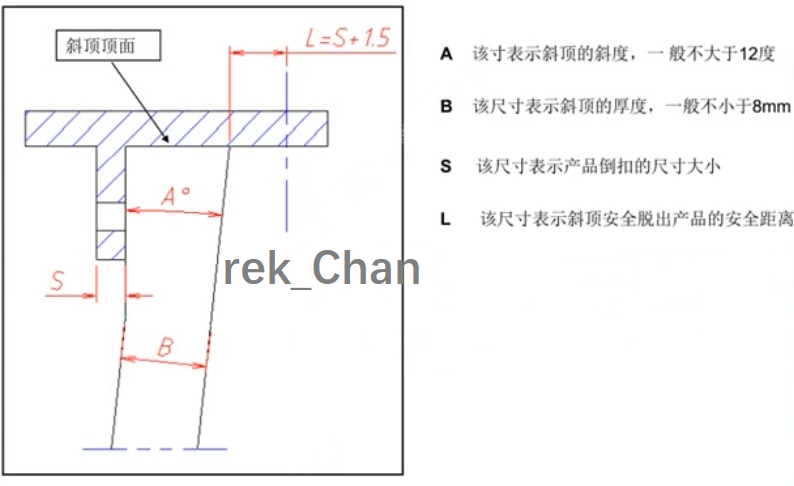

斜顶参数

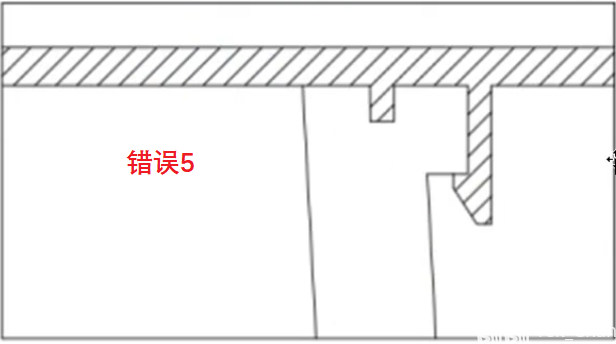

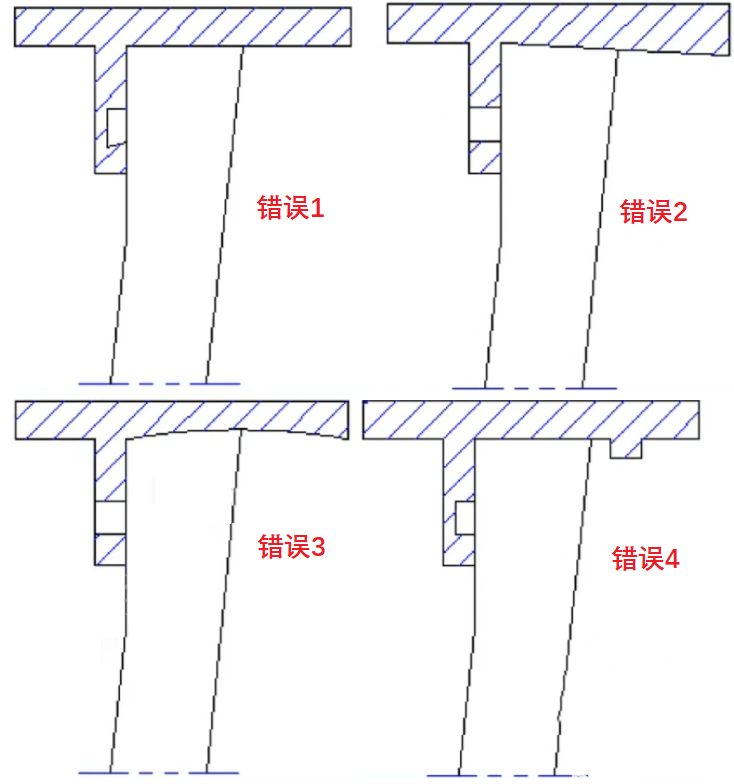

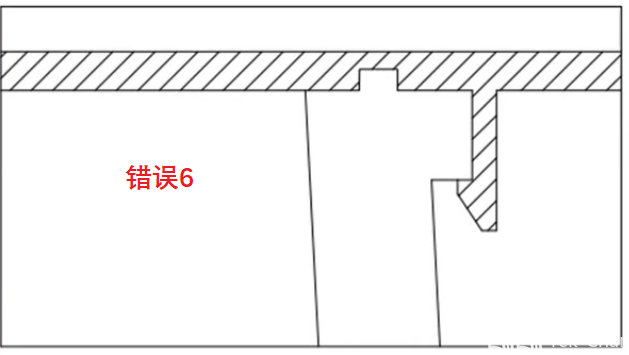

• 斜顶运动方向上不能有干涉。错误案例如下：
