斜顶设计注意事项：

1.根据实际行程H确定斜顶角度，一般为3～12°,斜度要尽可能小；常规斜度5~8°，斜顶抽芯距一般大于产品抽芯距2~3mm；大型产品抽芯距一般大于产品抽芯距5~10mm,确保产品正常脱模。

2.根据斜顶尺寸设计导滑块；材料一般有40Cr、青铜、738(表面氮化）；

3.斜顶材料用H13、SKD-61、FDAC，并作氮化处理；

4.斜顶需加工油槽（斜顶的顶、底面除外）；

5.斜顶顶面低于产品面0.05~0.1mm，以避免顶出时铲胶，影响产品表面；

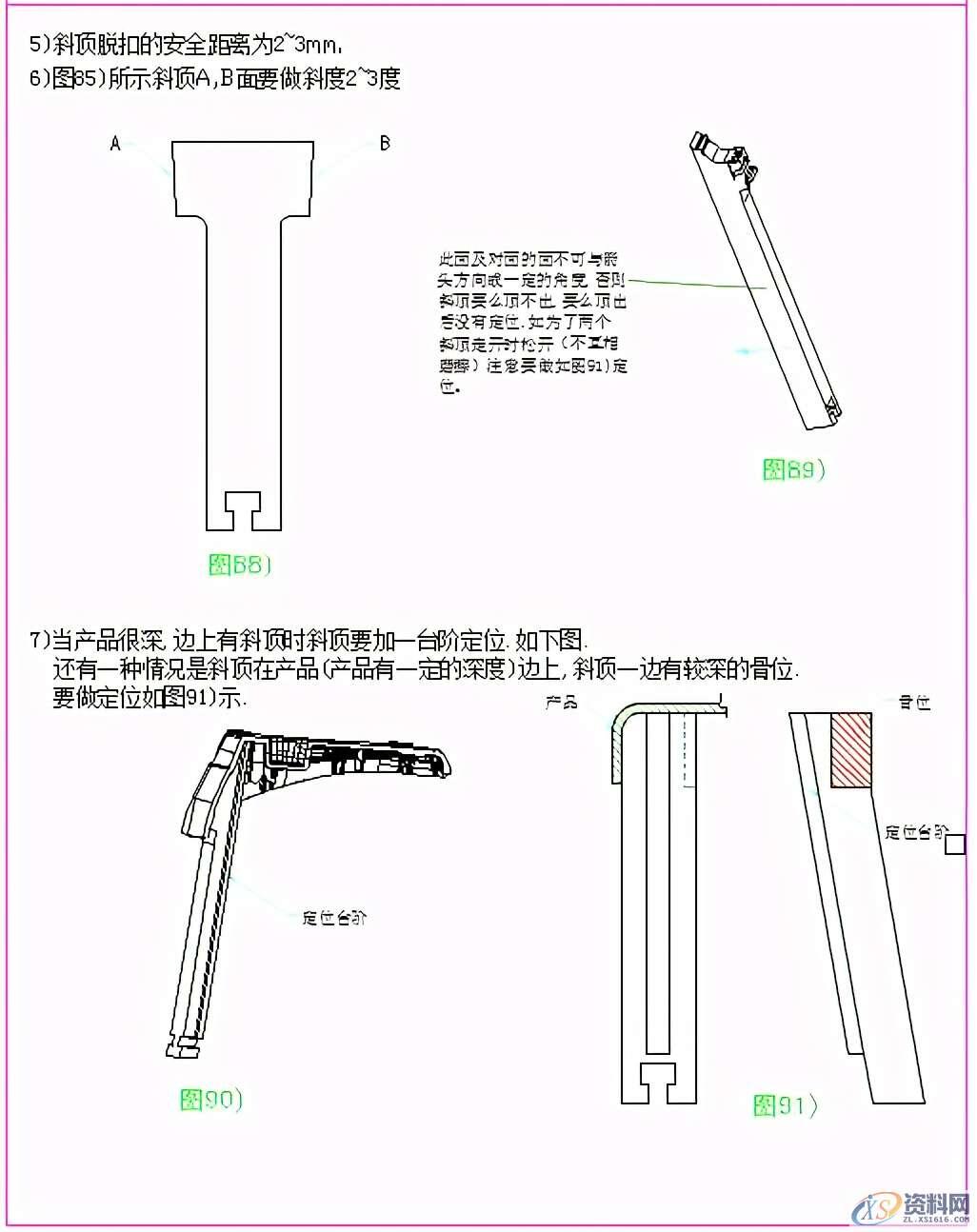

6.当产品很深，边上还有斜顶时，另外当产品多个卡扣时，而且有装配要求的情况下，斜顶要加一台阶定位，确保尺寸的一致性。

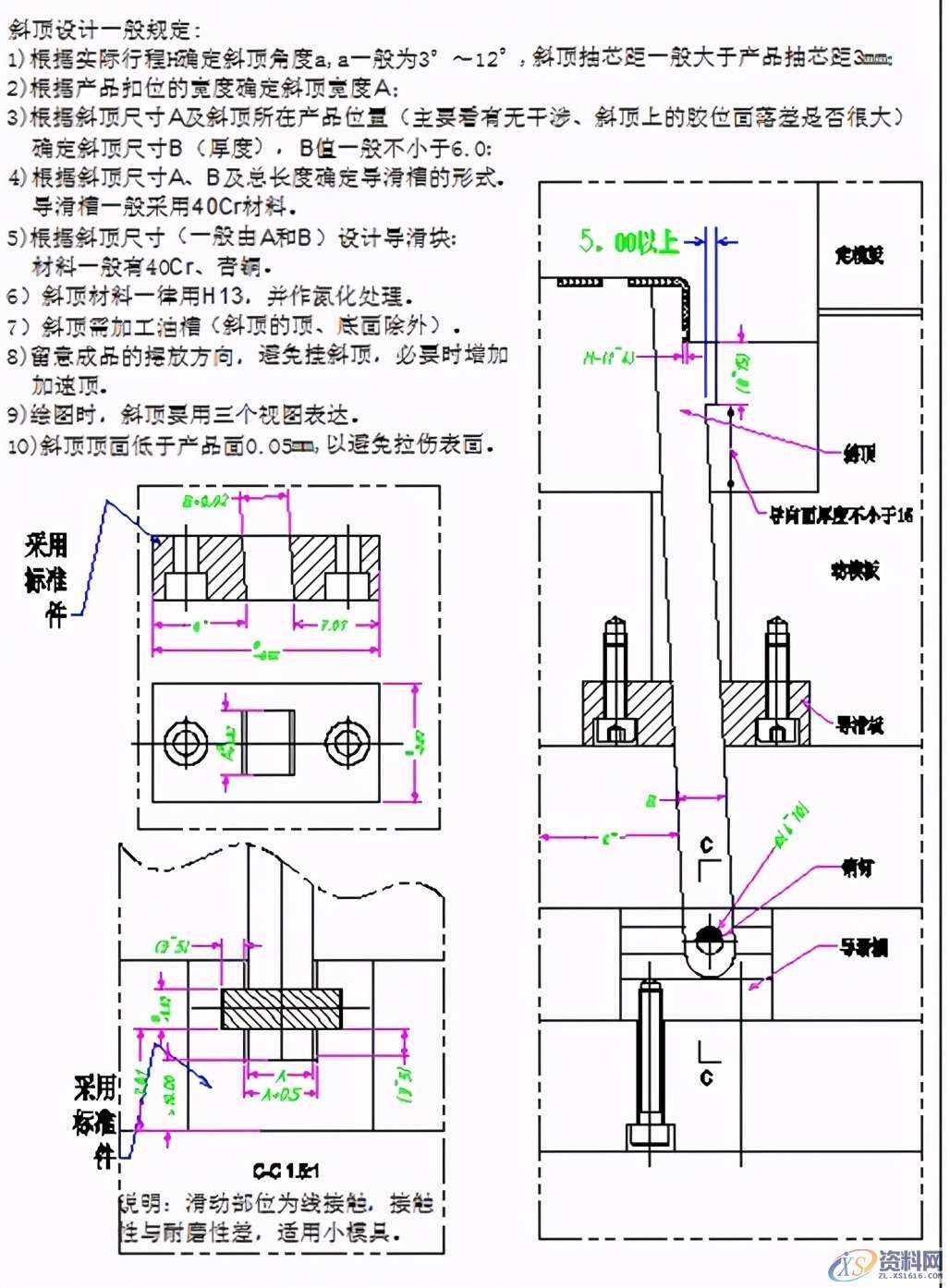

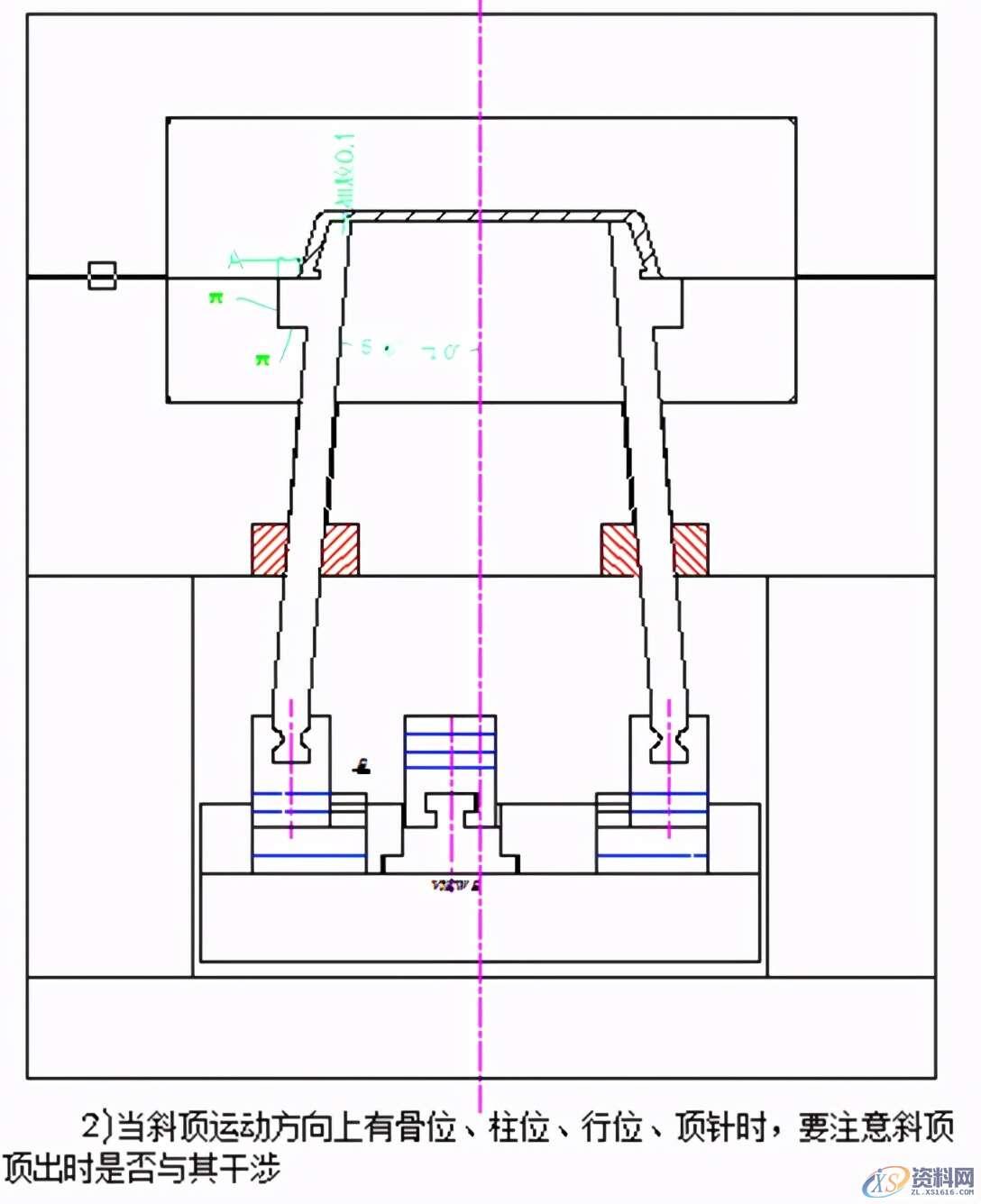

1.常规斜顶设计样式：

常规斜顶设计样式

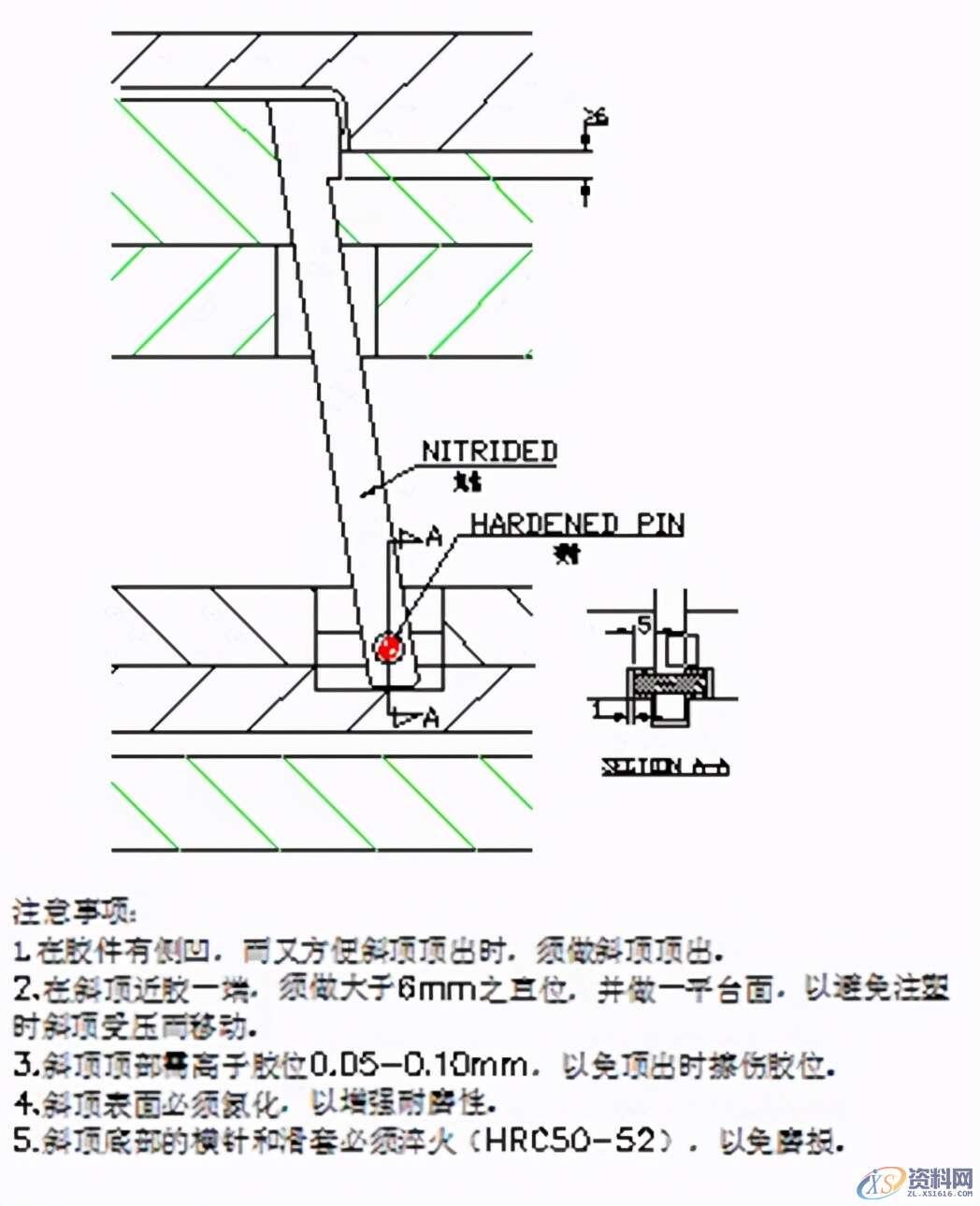

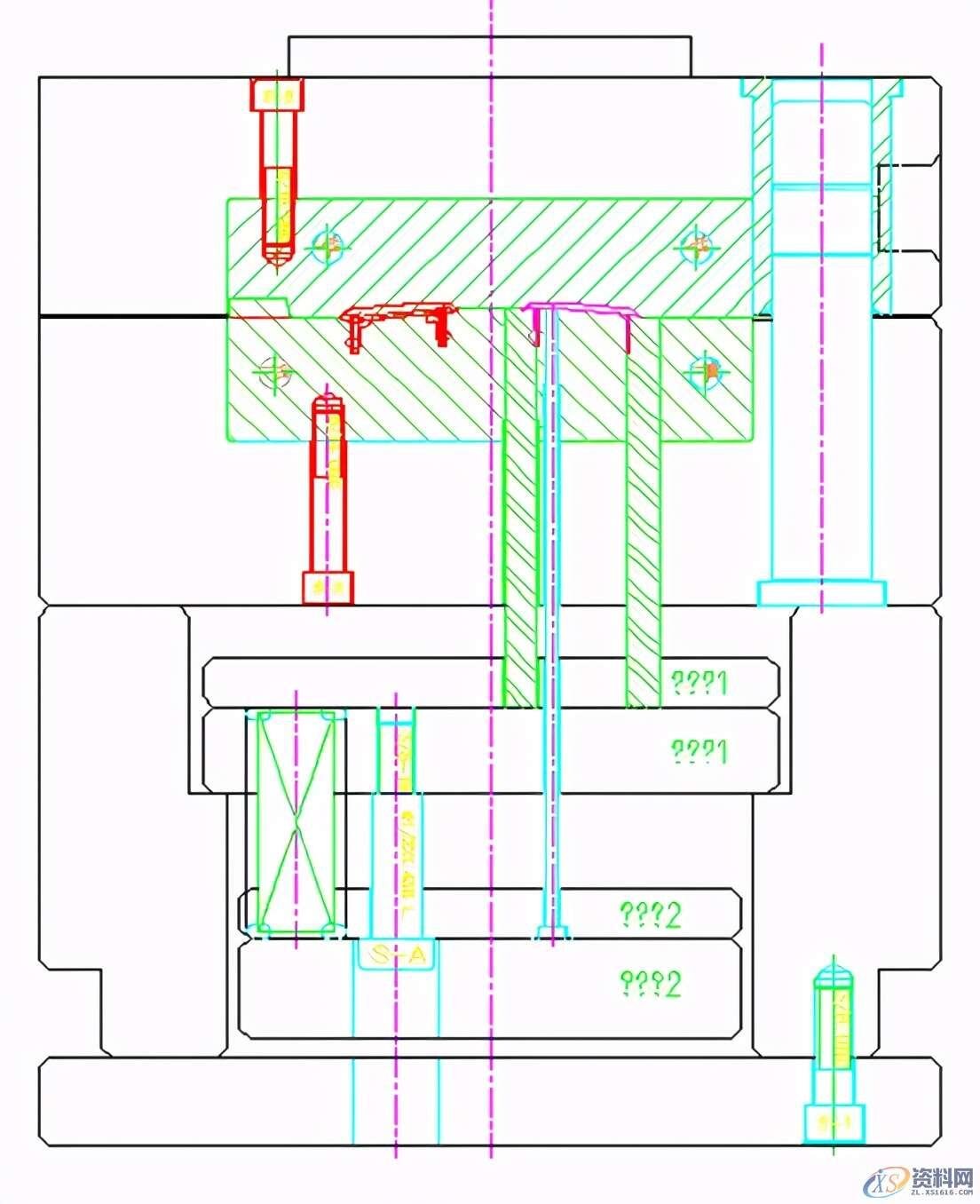

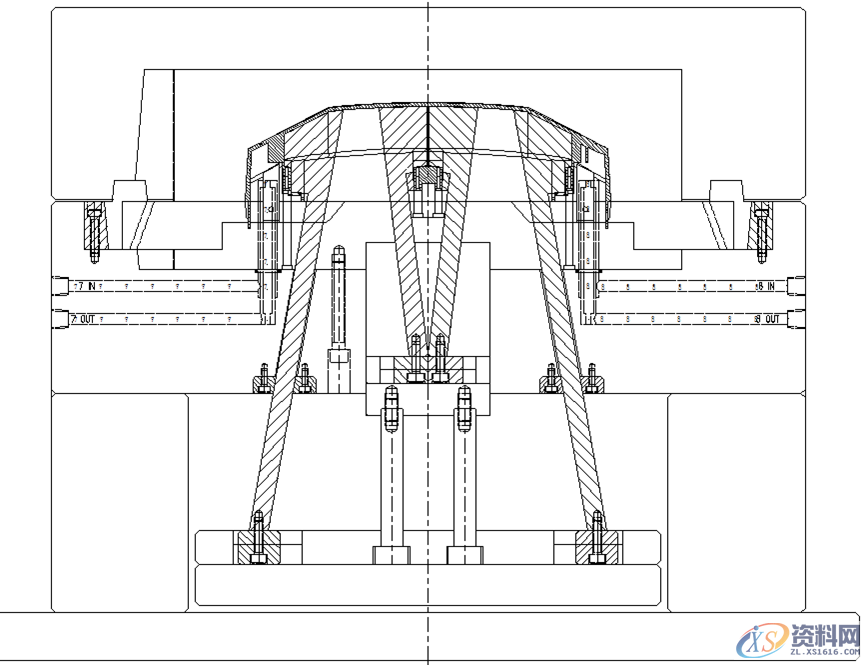

2.大型斜顶设计样式：

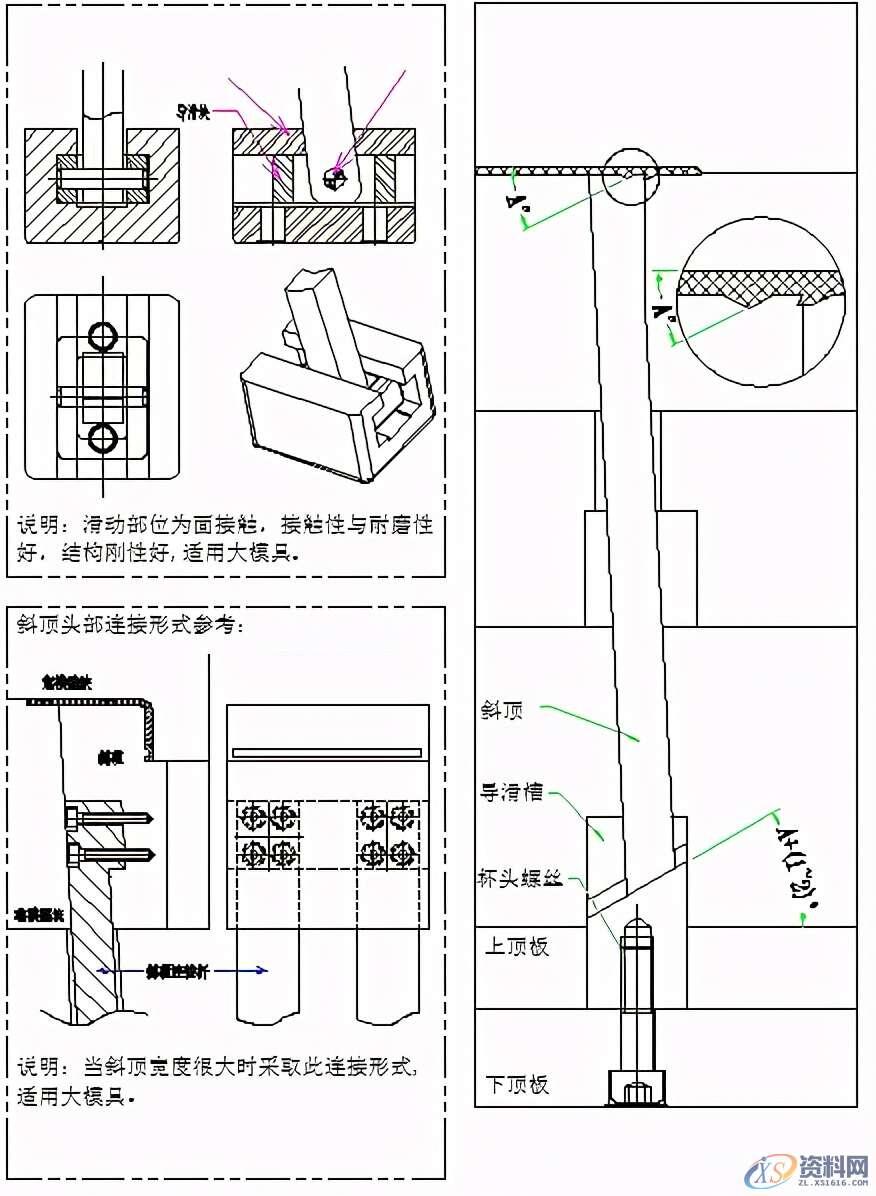

大型斜顶设计样式

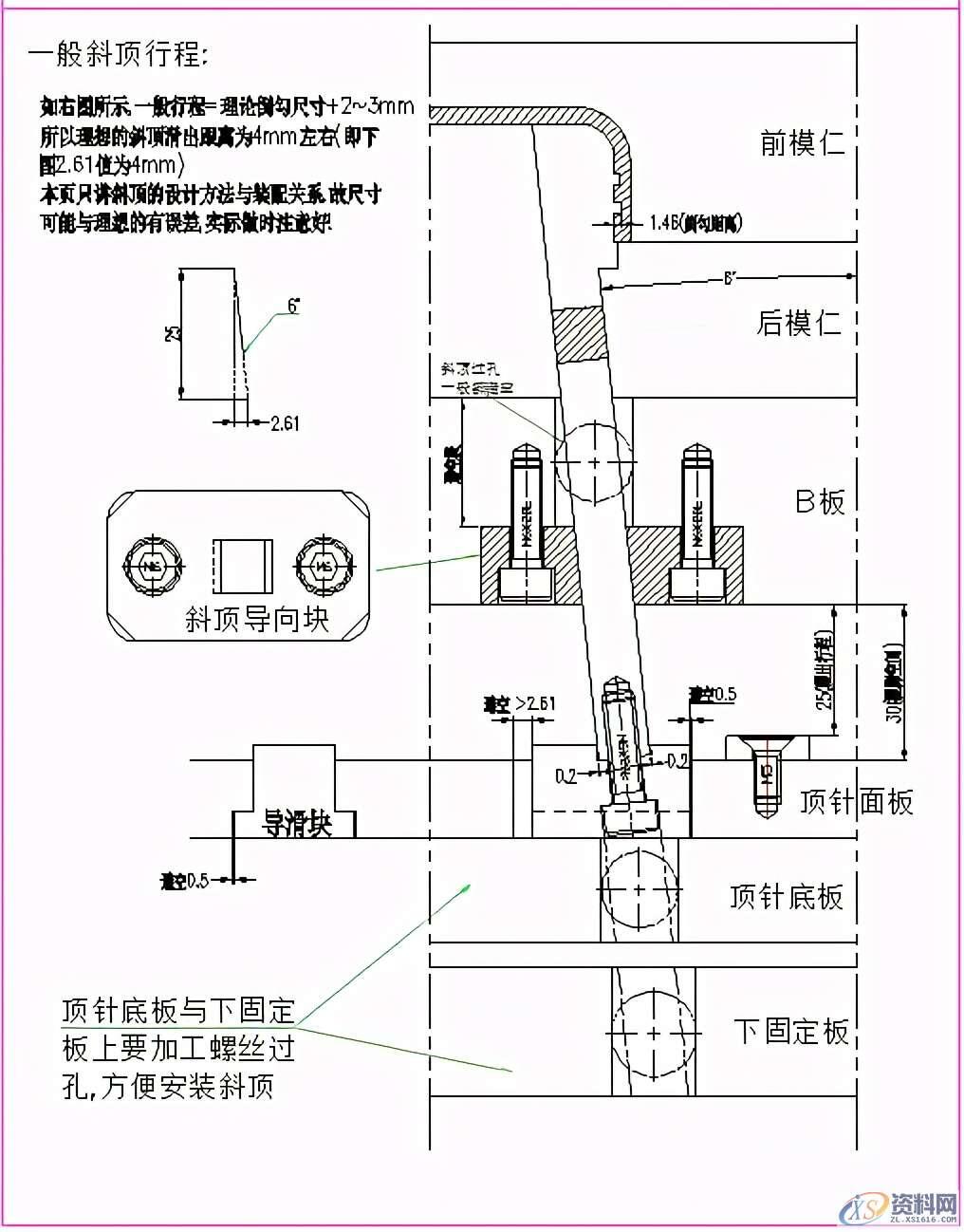

3.斜顶+直顶的设计样式：

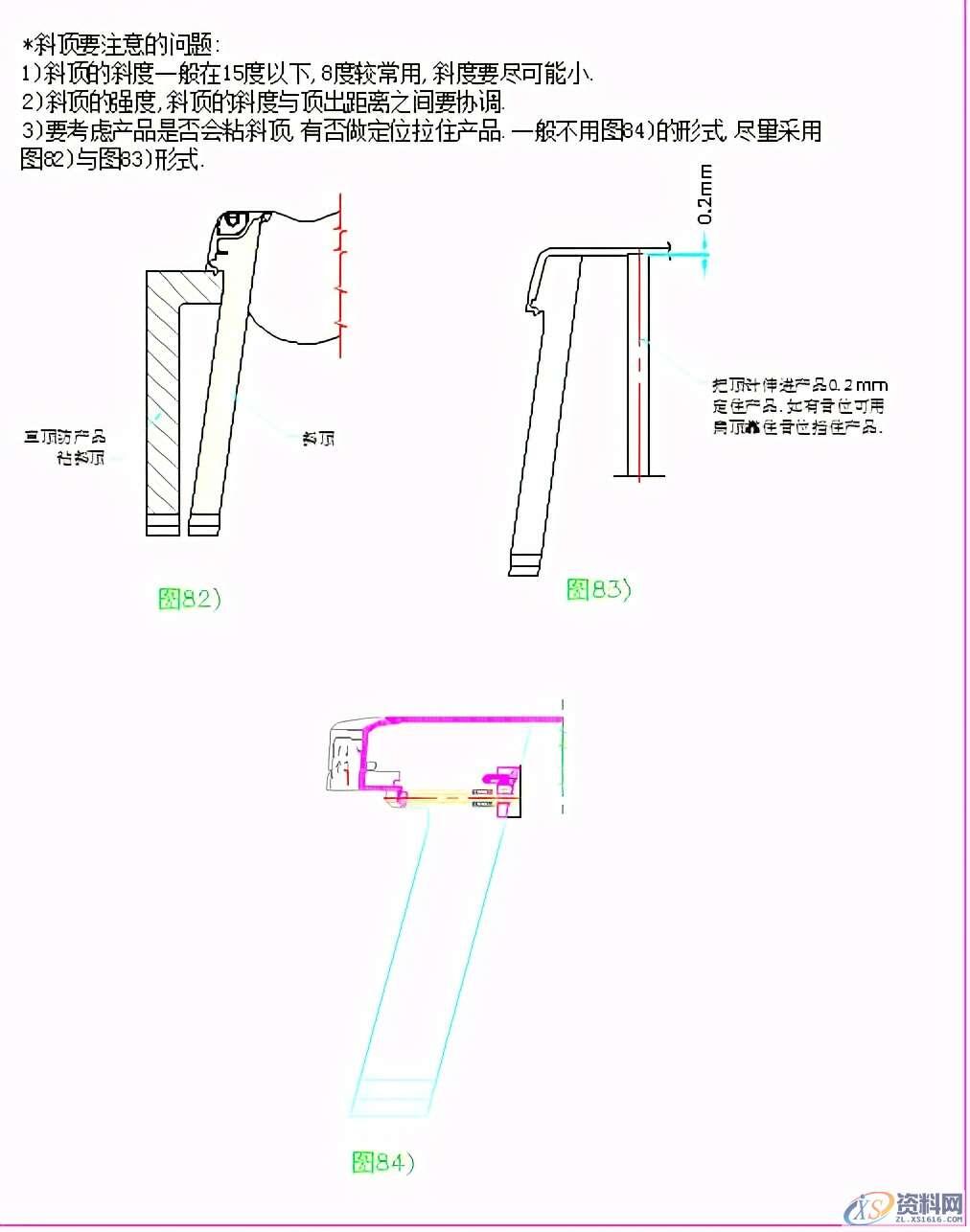

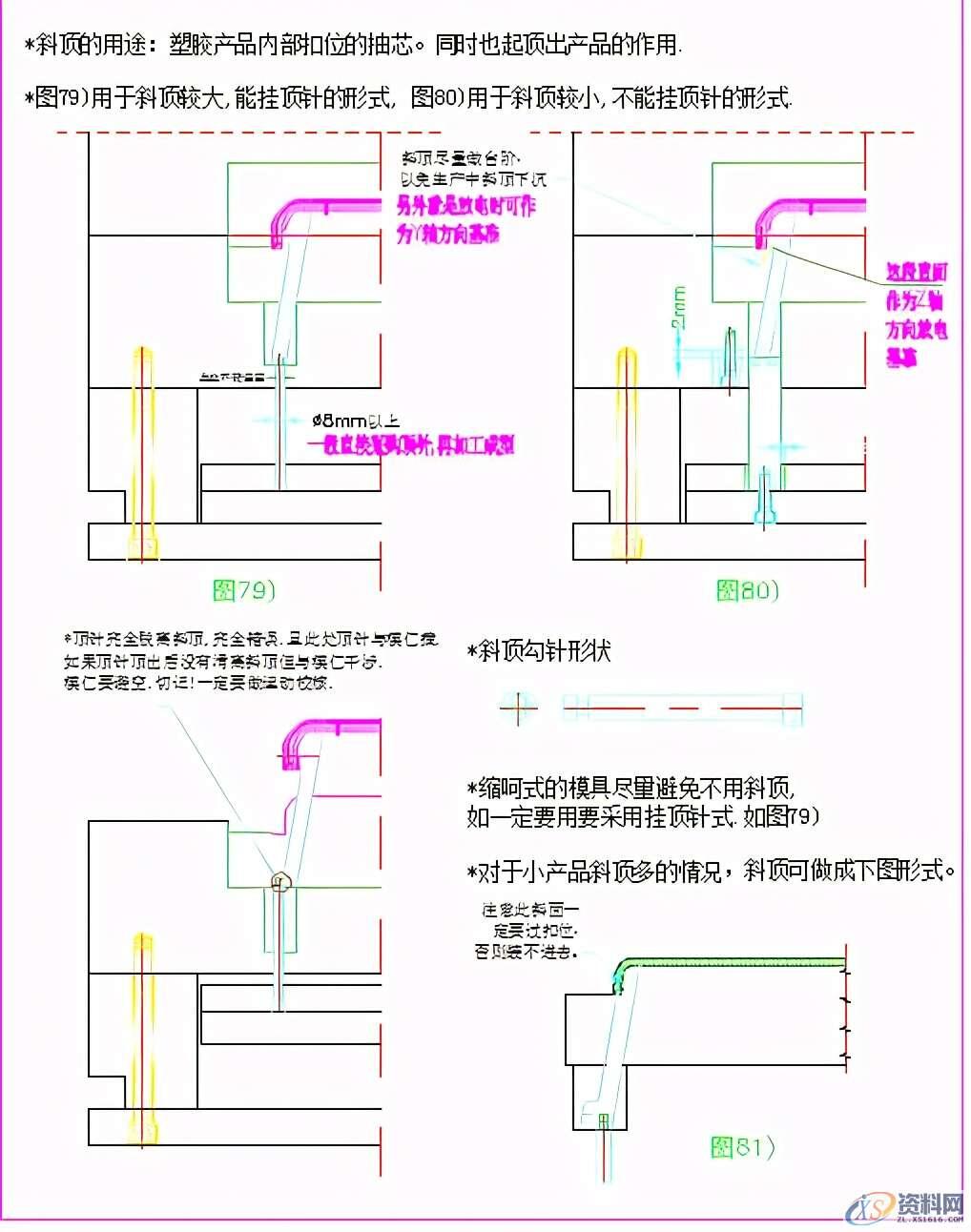

4.挂顶针式斜顶设计样式：

5.左右组合斜顶设计样式：

6.分型面斜顶设计样式：

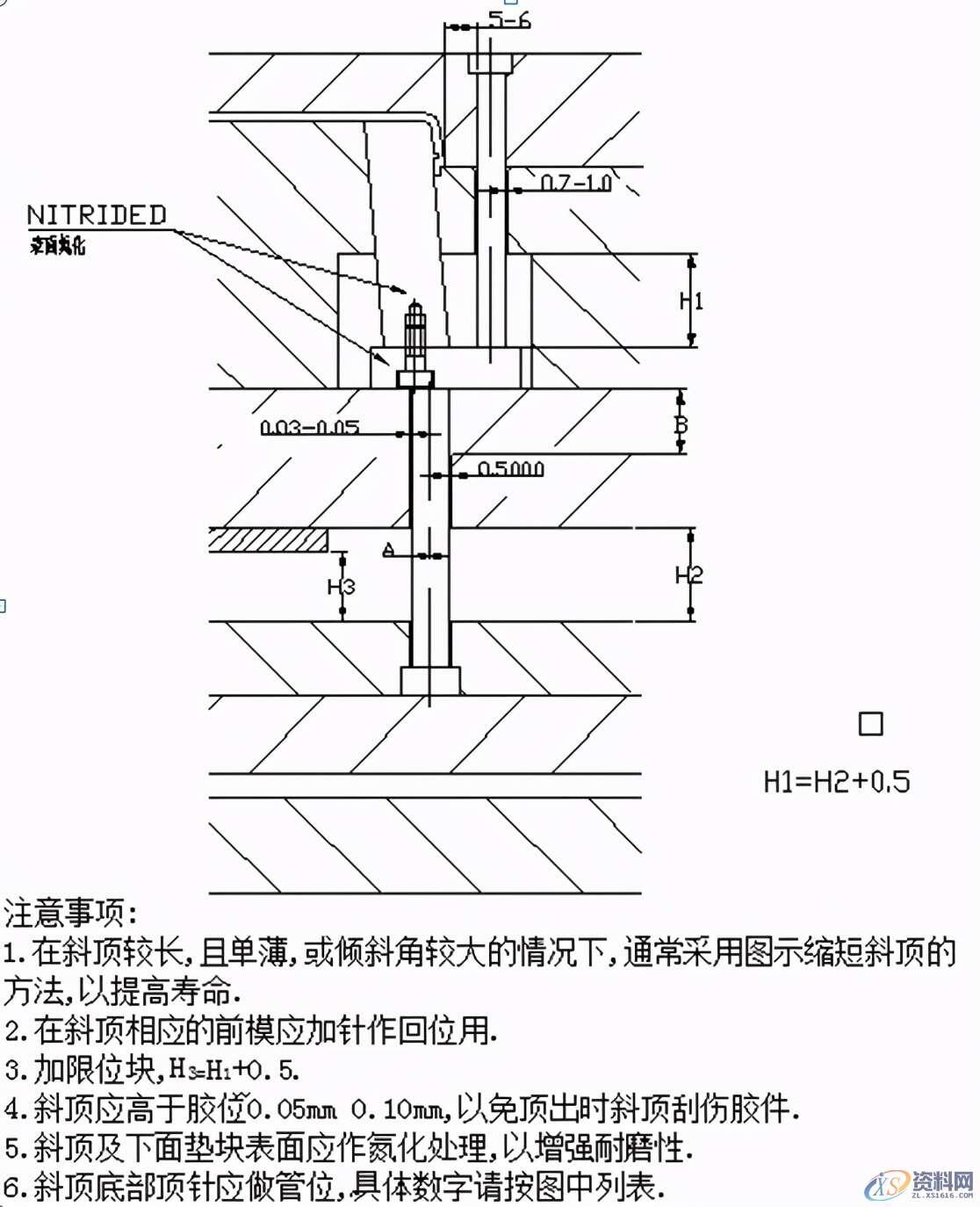

7.强脱直顶设计样式：采用二次顶出

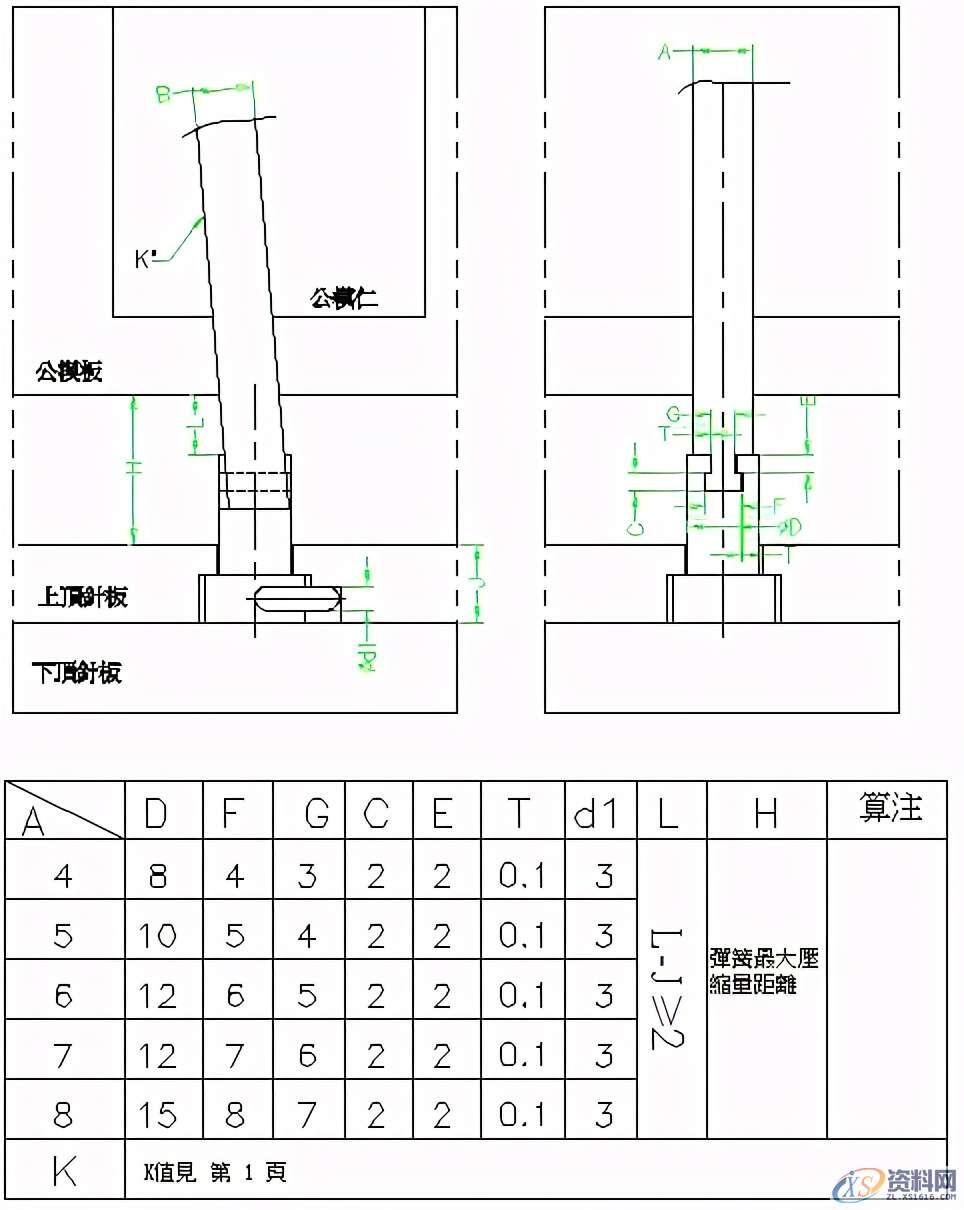

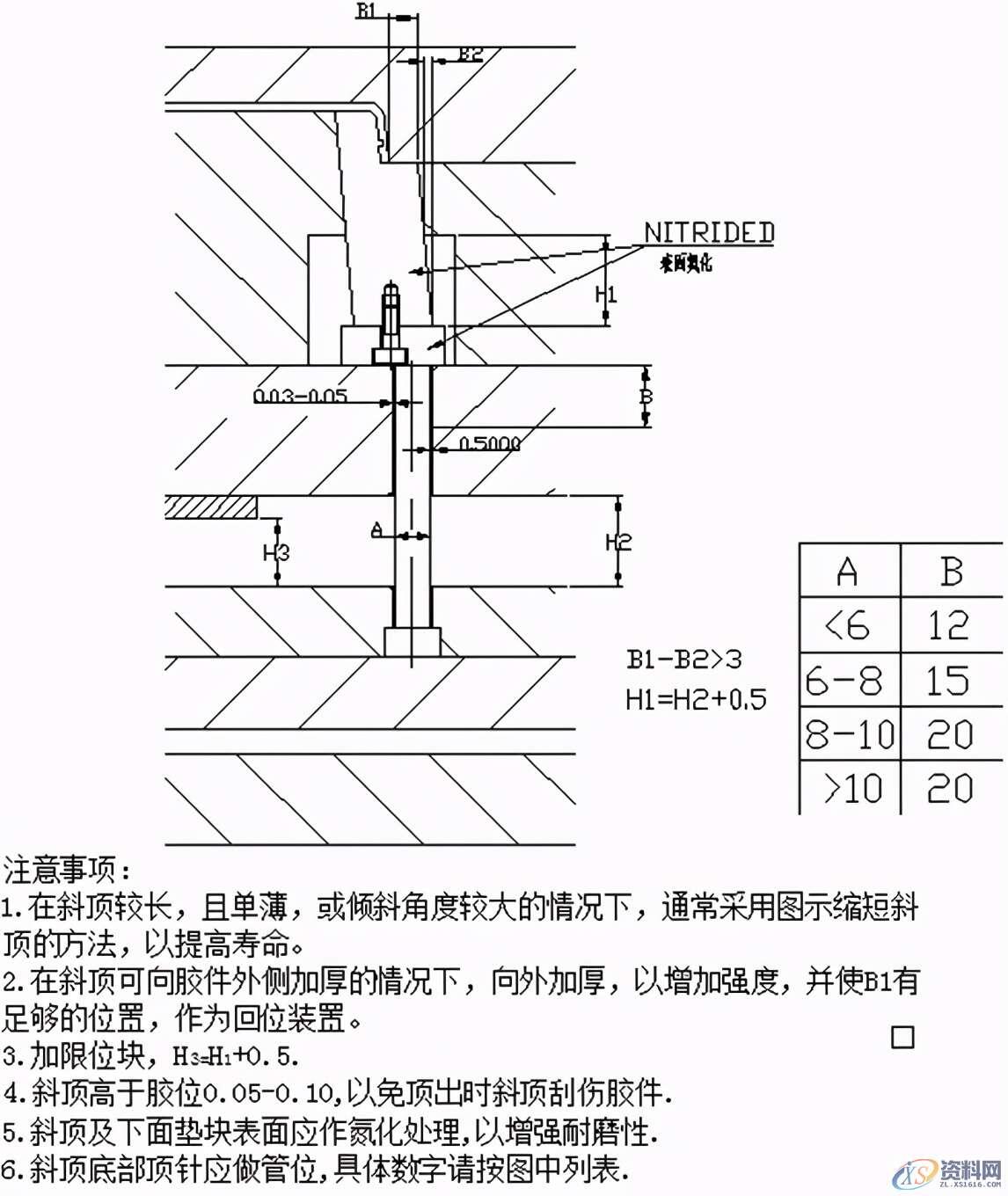

8.斜顶尺寸与T形槽参数参考值：

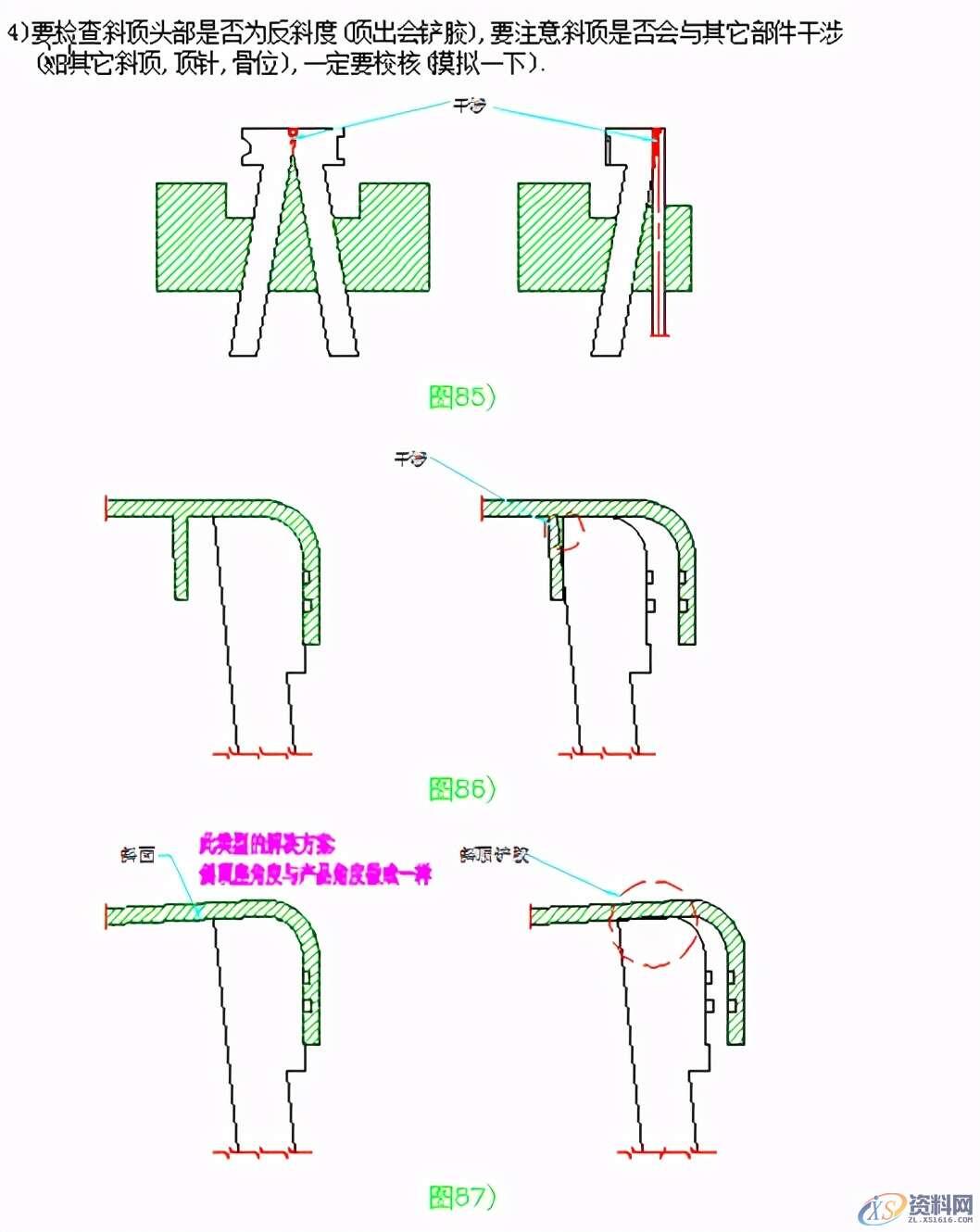

9.当产品倒扣面为斜面时，斜顶座也要是斜面，而且需要比胶位面斜度大于1~2°，防止斜顶顶出时铲胶。

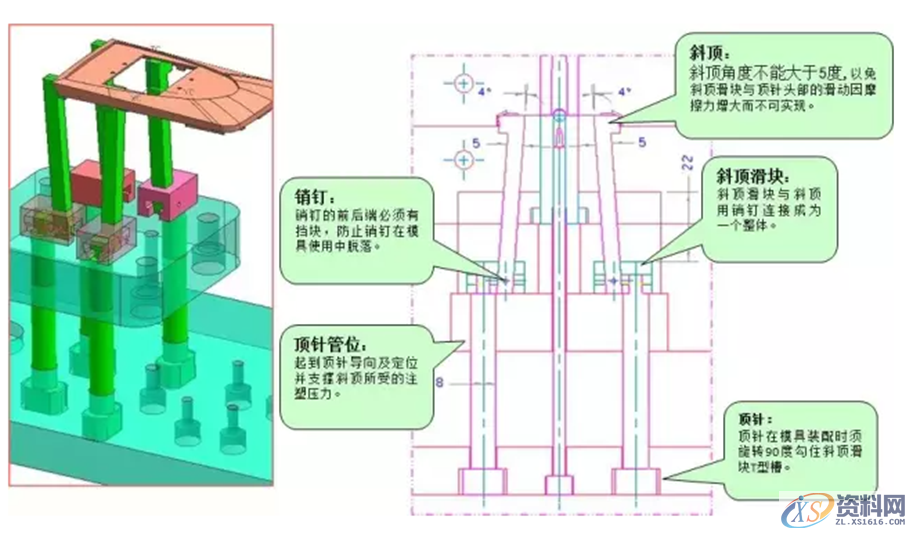

10.常规斜顶采用圆形针定位滑动，减少斜顶顶出时的运动阻力。

11.分型面靠破进行复位斜顶设计样式：

12.前模镶针靠破复位，斜顶设计样式：

13.常规装配卡扣斜顶设计样式：

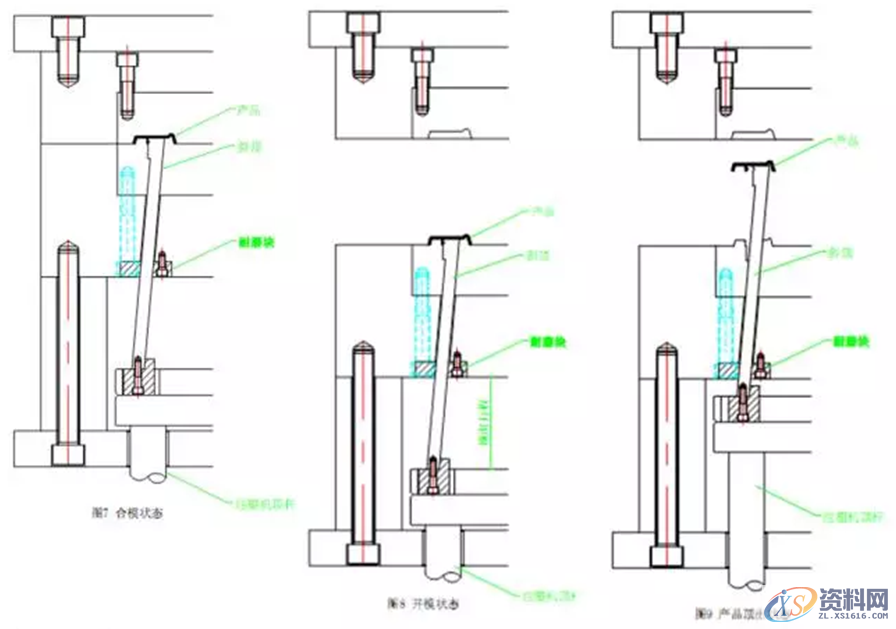

14.斜顶的运动仿真说明：1

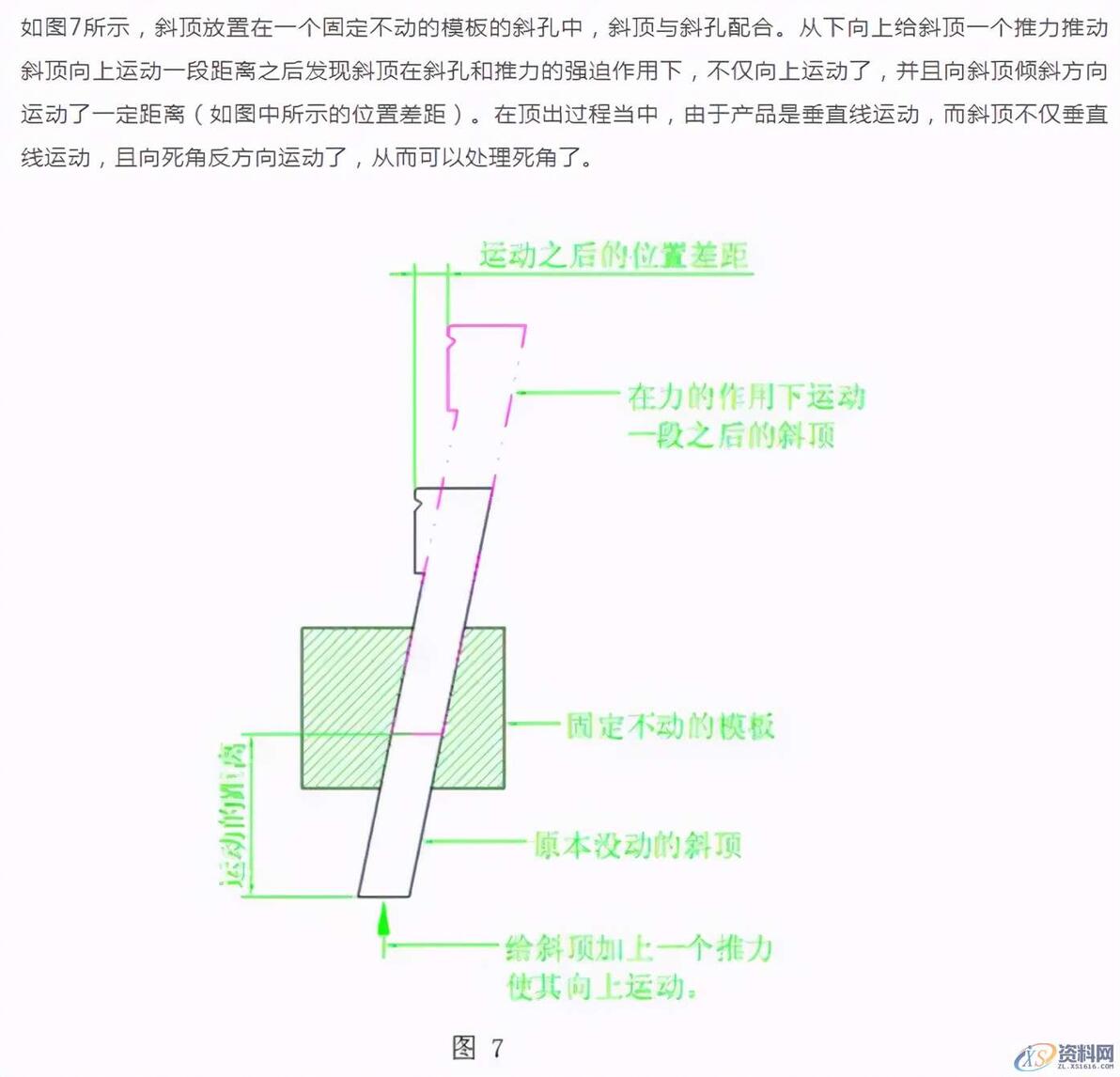

15.斜顶的运动仿真说明：2

16.斜顶的运动仿真说明：3

17.斜顶的运动仿真说明：4
