       今天的内容主要是图，结合图片，讲解ZB26轻机枪的细节。

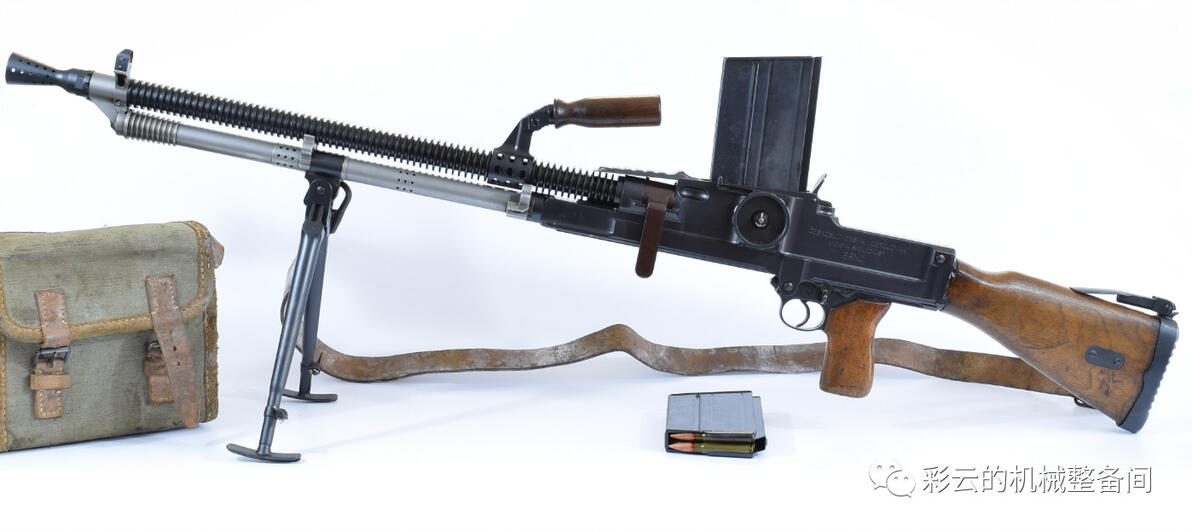

ZB26式轻机枪全貌

ZB26轻机枪最被人记住的就是它的20发顶置弹匣。顶置弹匣的设计在当时一批轻机枪当中很常见，好处是弹匣不会破坏火线高度，弹容量可以大一些，缺点是这样的布置会遮挡瞄准视野，射手瞄准时不容易观察到右侧。

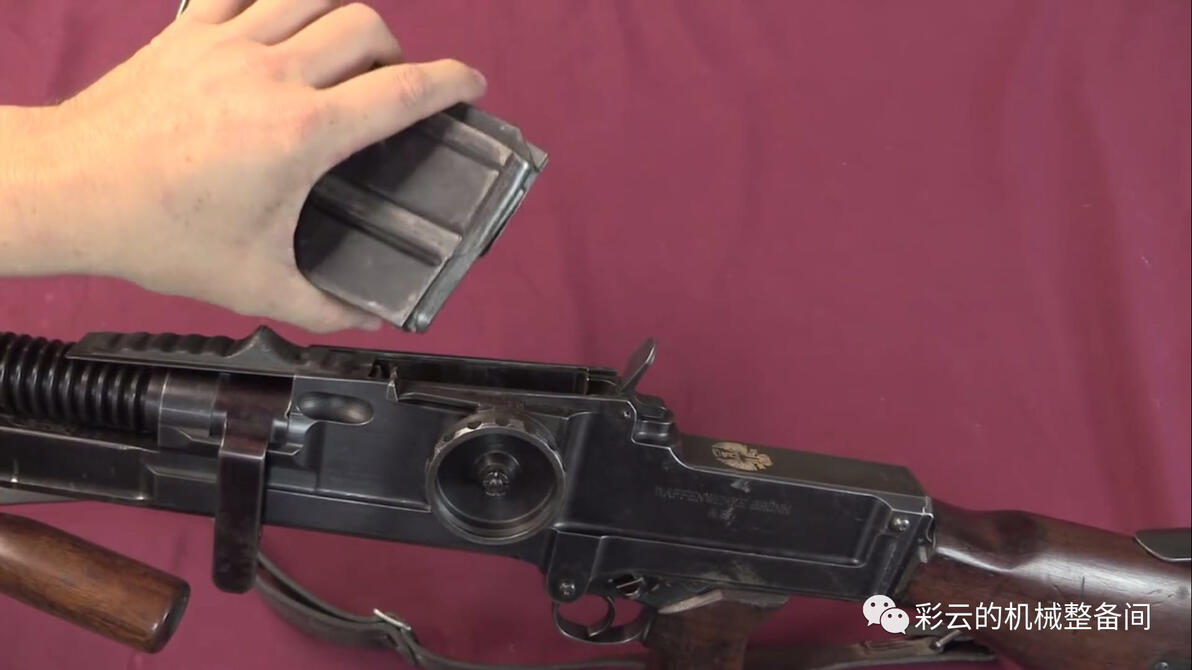

弹匣后面有一个弹匣释放钮，像图中这样按这个释放钮，就能取下弹匣。

就像这样

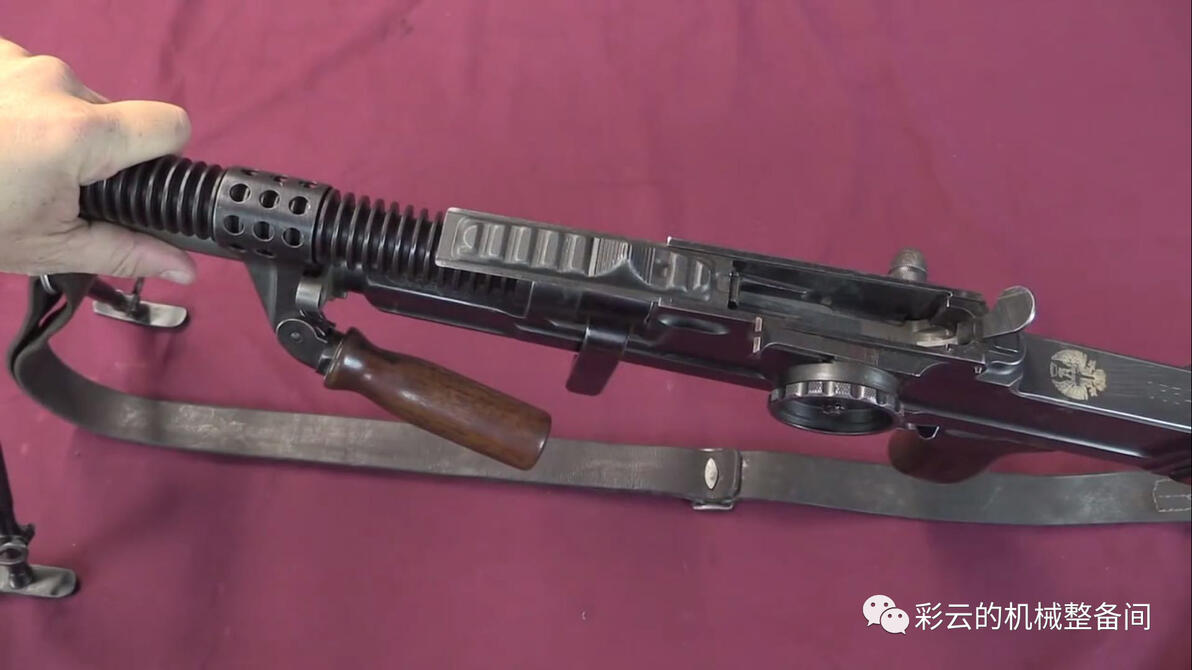

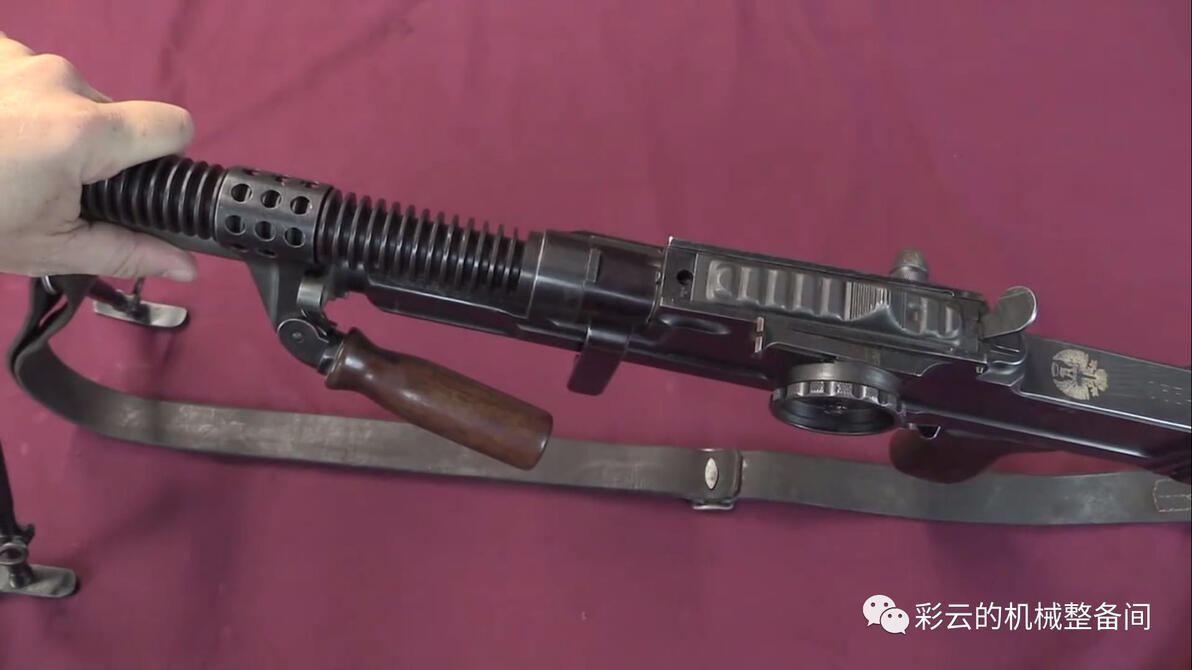

ZB26的弹匣口有一个前后滑动的防尘盖，卸下弹匣后可以把这个防尘盖往后滑动，盖住弹匣口。

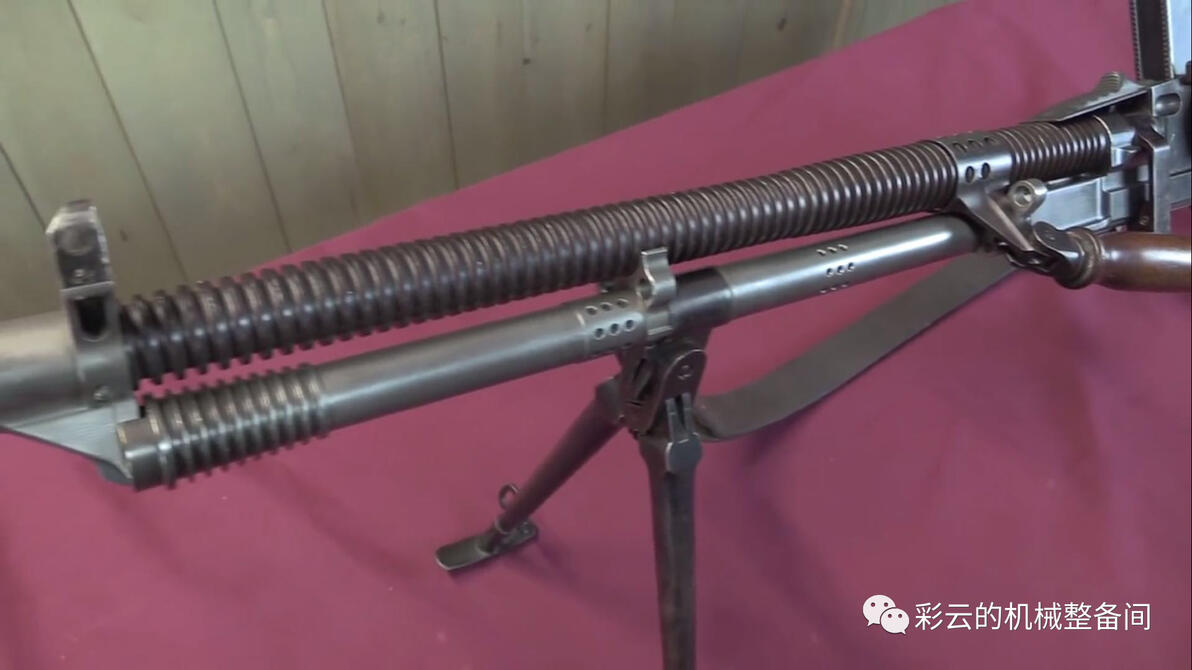

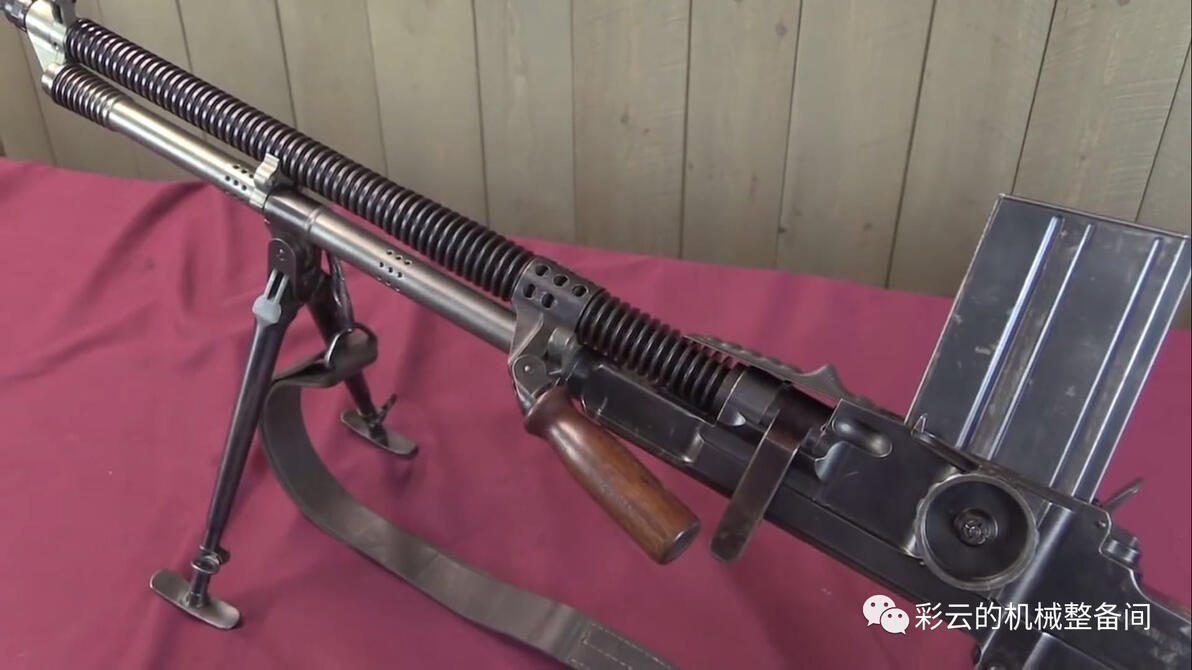

ZB26的枪管上有一圈圈散热槽，其实这种设计用处不大，反而增加了加工难度，后来的ZB33也就是英国布伦轻机枪的原型上，这种散热槽就取消了。ZB26的脚架安装在枪管下方的导气管上。

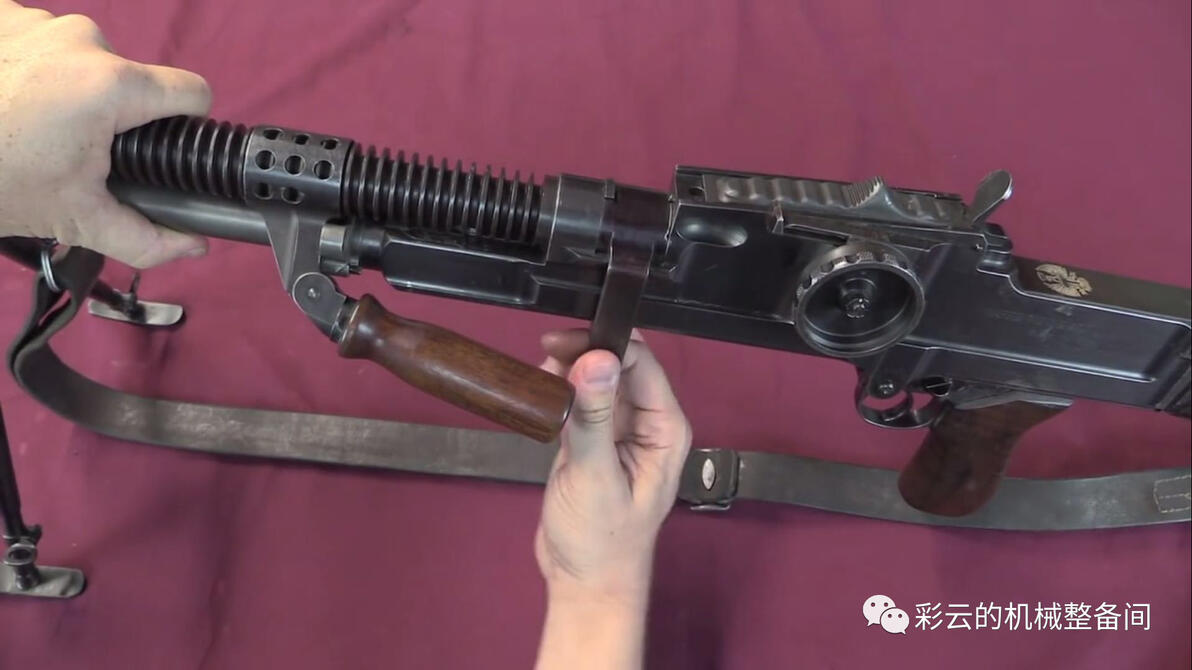

ZB26轻机枪的枪管可以快速更换。更换枪管时，把枪身左侧的枪管固定栓向上抬90°，握住枪管上的提把，把枪管向前抽，就能取下枪管。

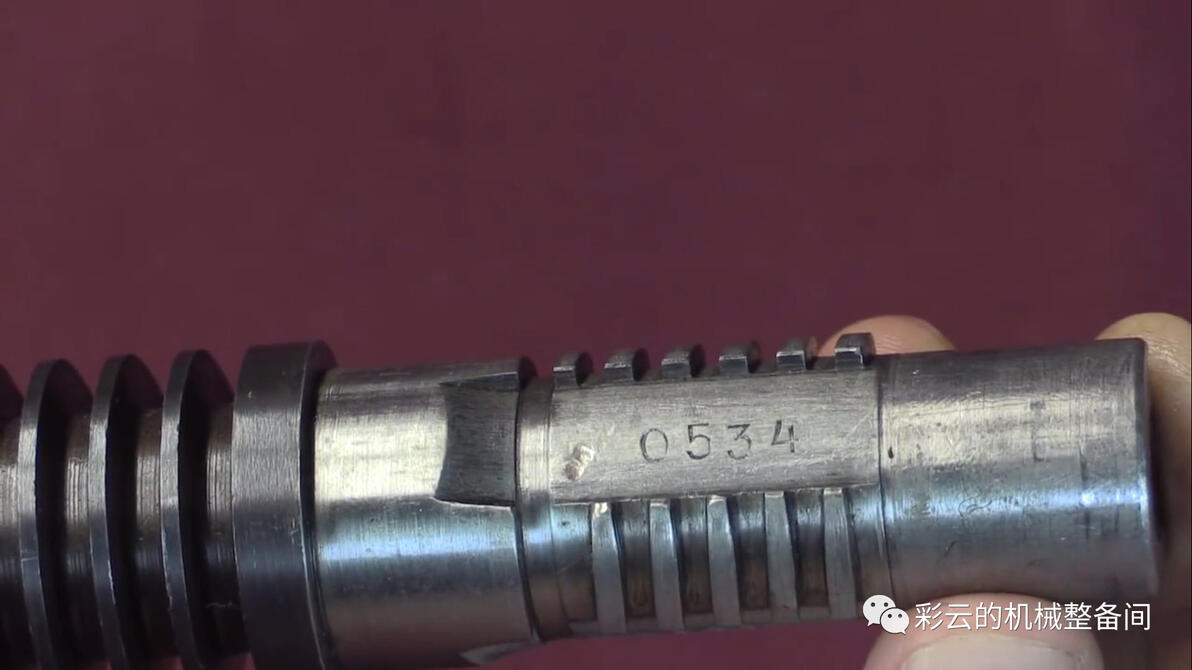

枪管末端是通过间断螺纹和机匣连接的

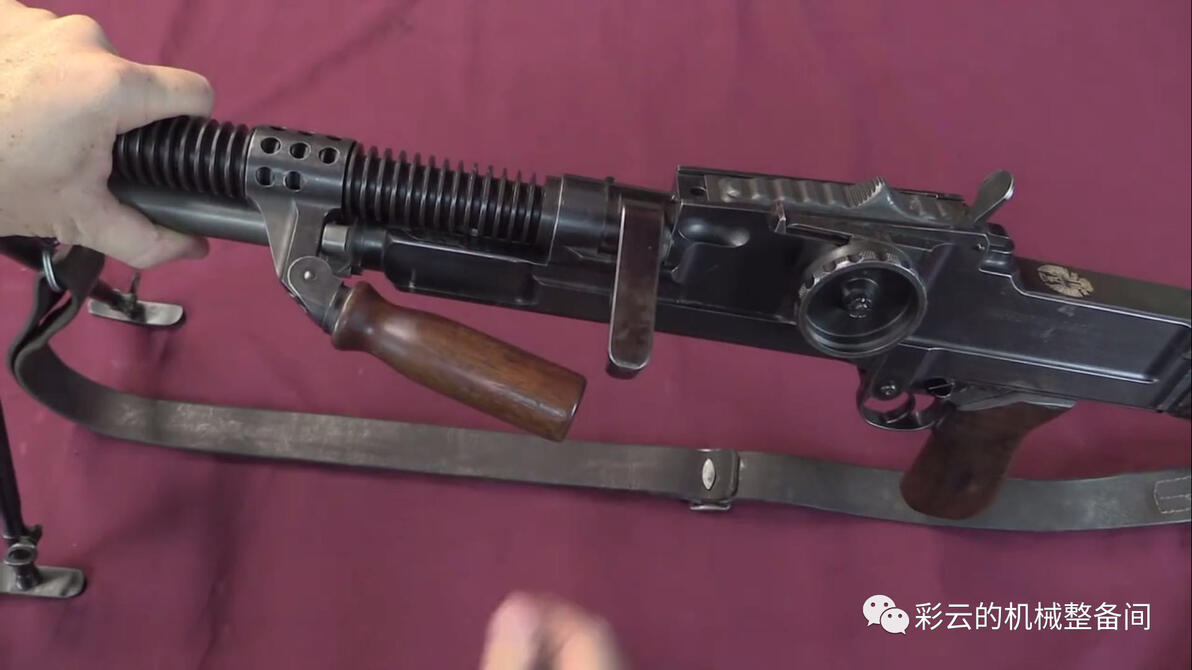

这个枪管上的提把很有用，可以向上抬起，用于在跃进的时候提枪；架枪瞄准射击时可以向下折叠，不影响视线。

好多抗日神剧里，猪脚都握着机枪枪管腰际射击啊啊啊啊啊……哒哒哒哒哒……其实真那么握的话手早就被枪管烫伤了。要腰际抵近射击时，应当把这个提把向外展开90°，把提把当前握把，才能端着打，还有一种办法是握住折叠起来的两脚架。

ZB26轻机枪的装填拉柄在枪身右侧，拉柄不和枪机随动，所以操作方法是拉装填拉柄向后，待枪机挂住后，向前推回拉柄。射击时装填拉柄始终在前方位置，不会前后运动。

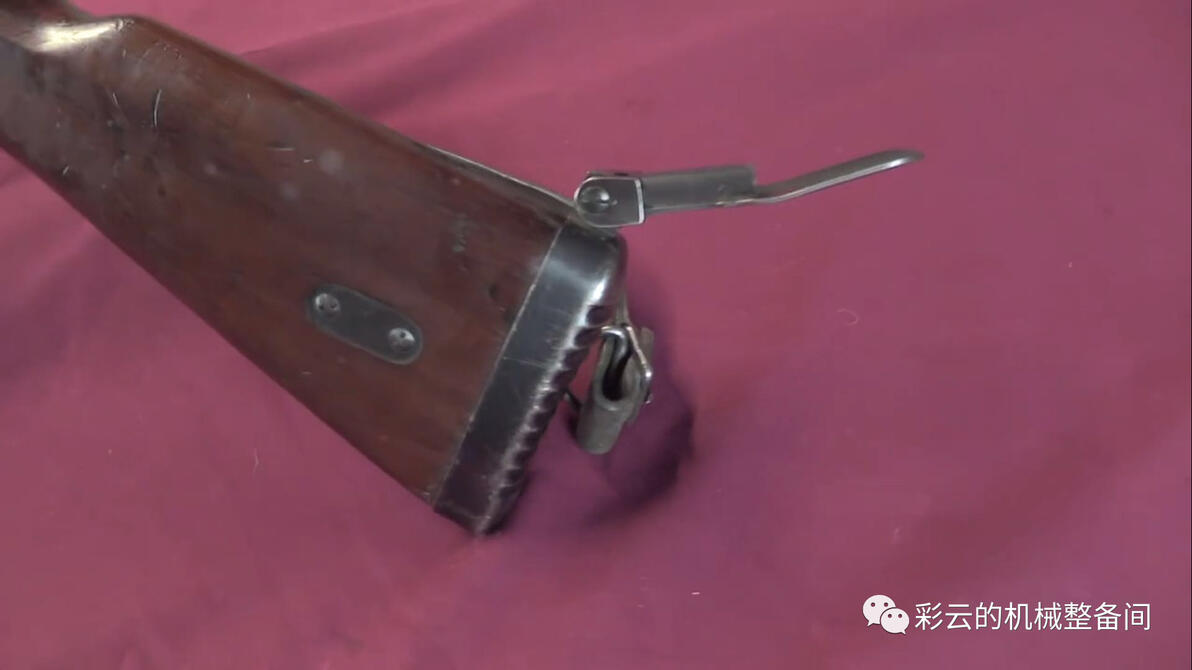

ZB26的枪托后面有一个金属托底板，托底板上有防滑纹，此外还有一块托板可以向上翻起，射击时搭在肩膀上，提高架枪稳定性，这个操作细节，国内各种神剧中很少出现。

ZB26这样弹匣在枪身上方的机枪的瞄准方式，是瞄准具偏在左侧的，这是它的准星。

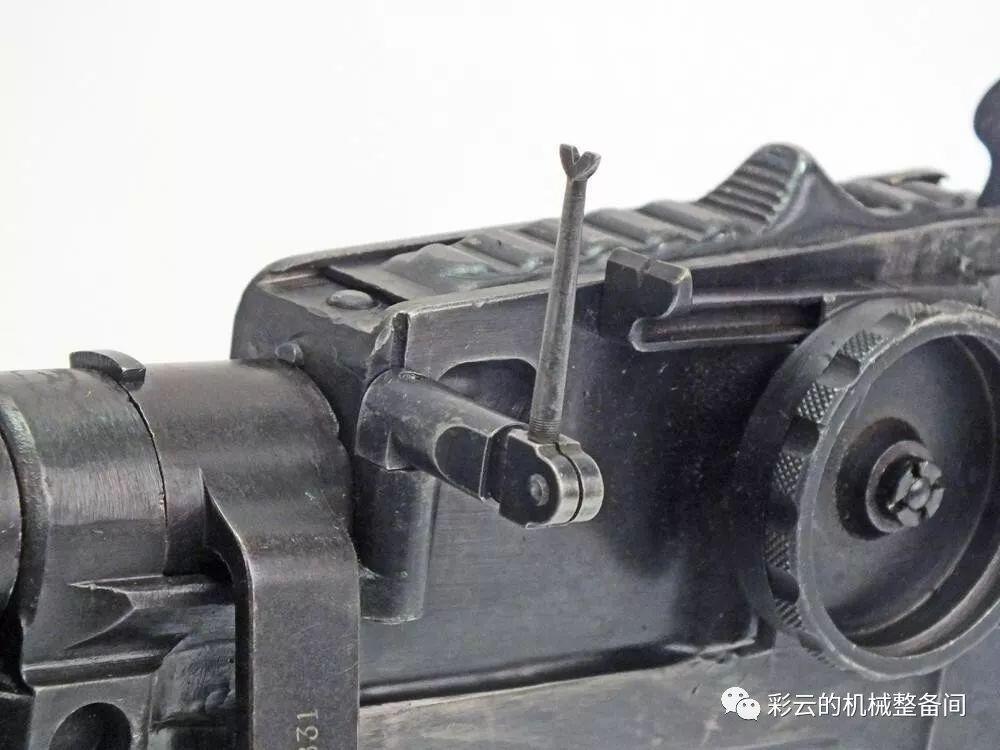

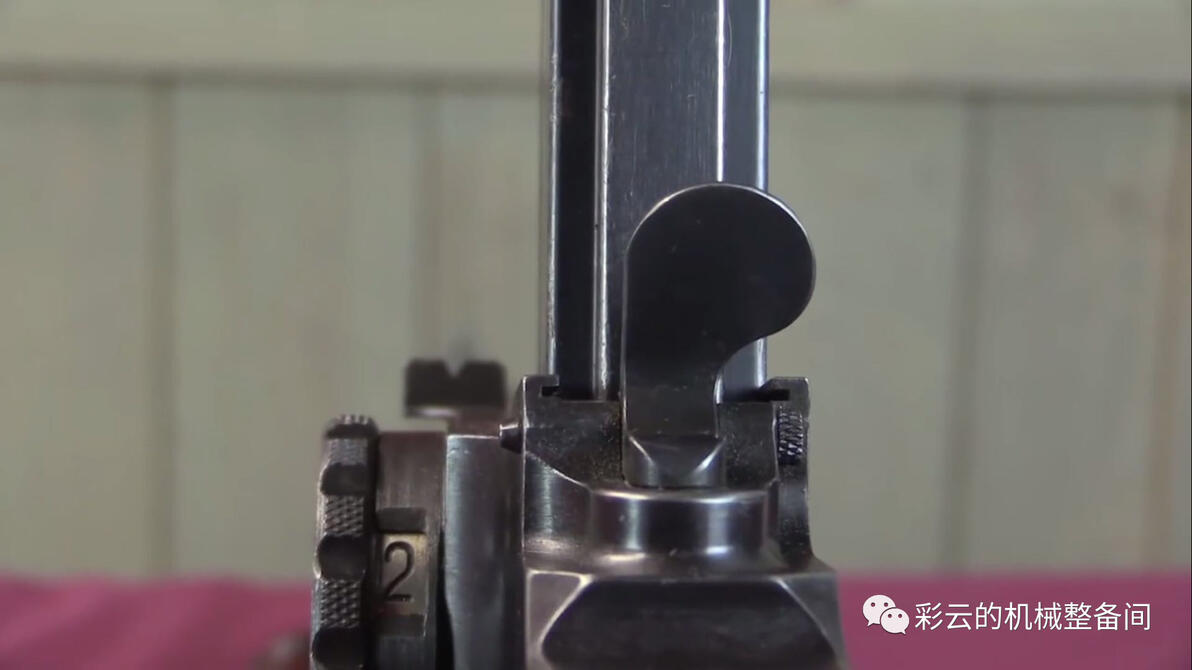

照门也在枪身左侧，那个圆形转轮的上方，有一块向前伸的金属板，前端有个小照门。此时圆形转轮后面显示的数字是2，代表装定在表尺2，也就是200m。

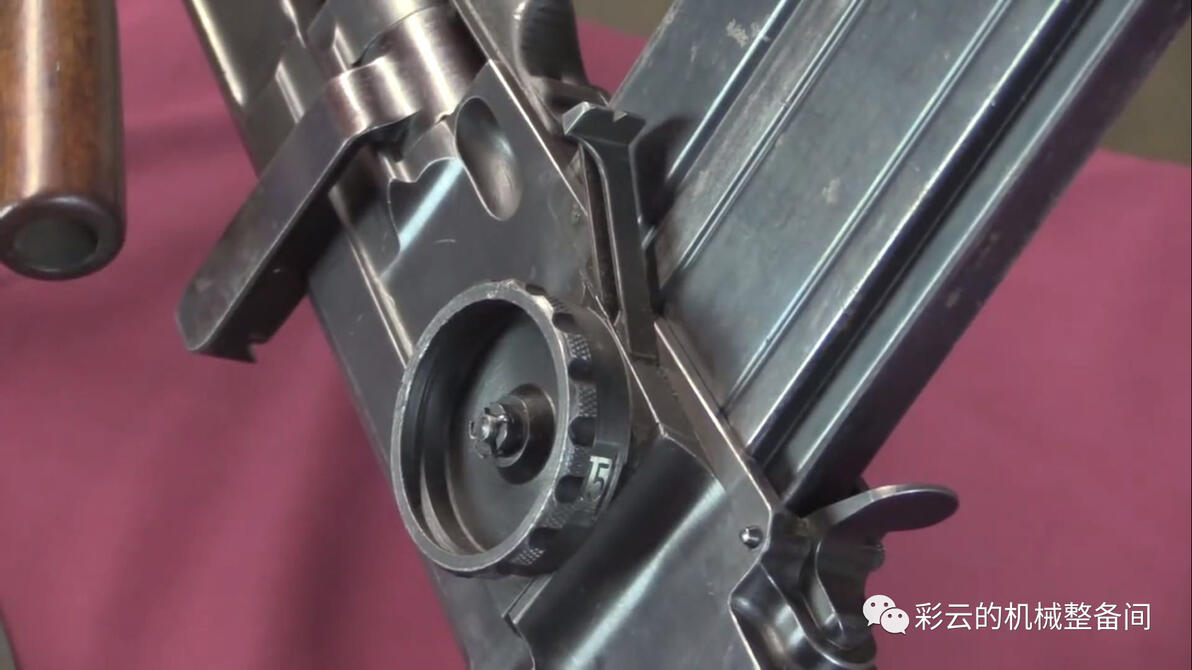

小时候看战争片，一直不知道这个转轮有什么用，其实它就是用来调节照门高度的，此时转到视窗显示15，代表装定在1500m，可以看到照门高高翘起了。当然，作为轻机枪其实大不了那么远啦。

ZB26轻机枪的瞄准视野是这样的

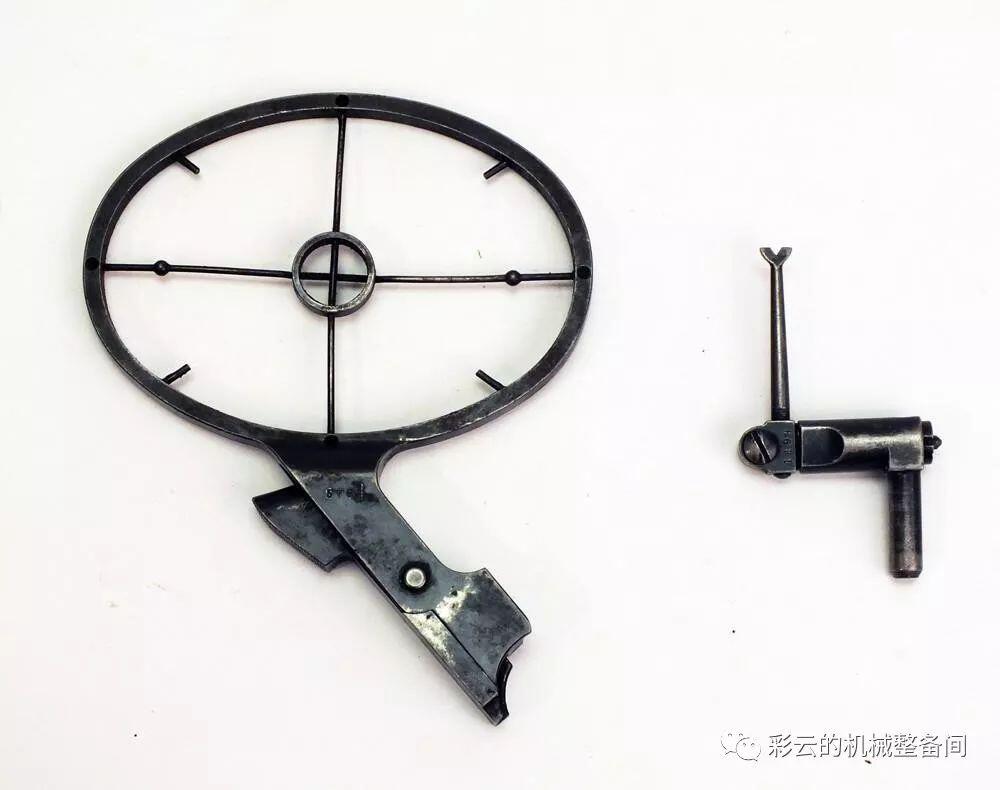

除了普通的平射瞄准具，ZB26轻机枪还可以装在高射枪架上对空射击，此时需要加装这个高射瞄准具。

使用时高射瞄准具的前照准器装在两脚架侧面的专用卡口上

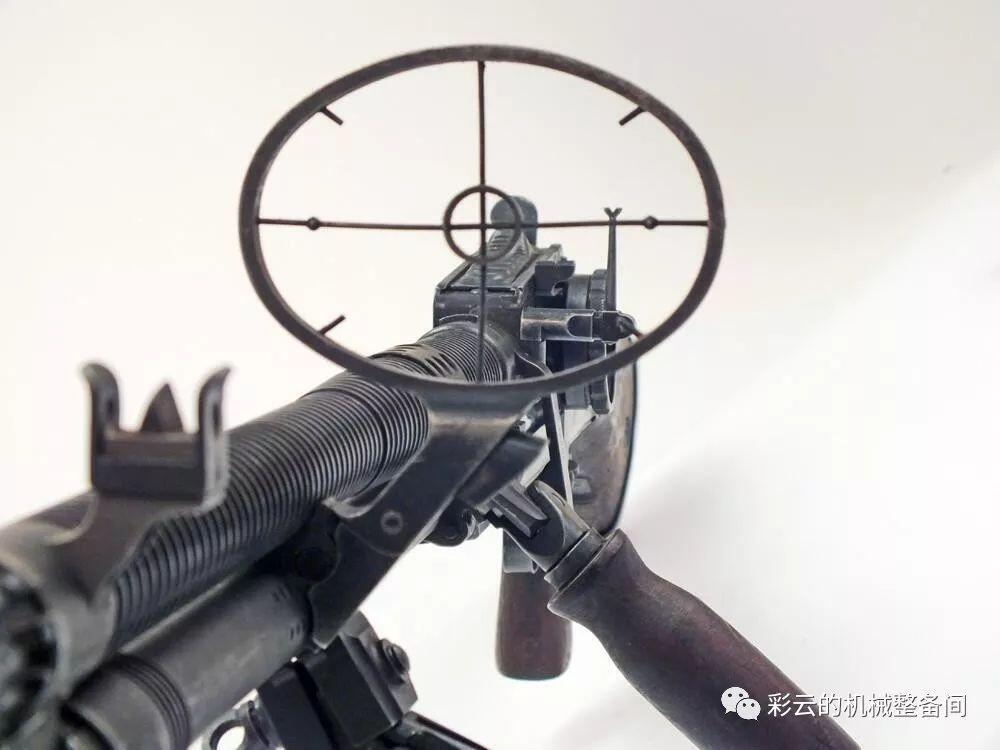

高射专用照门装在后方的这个专用卡口上，这样就可以对空射击了。

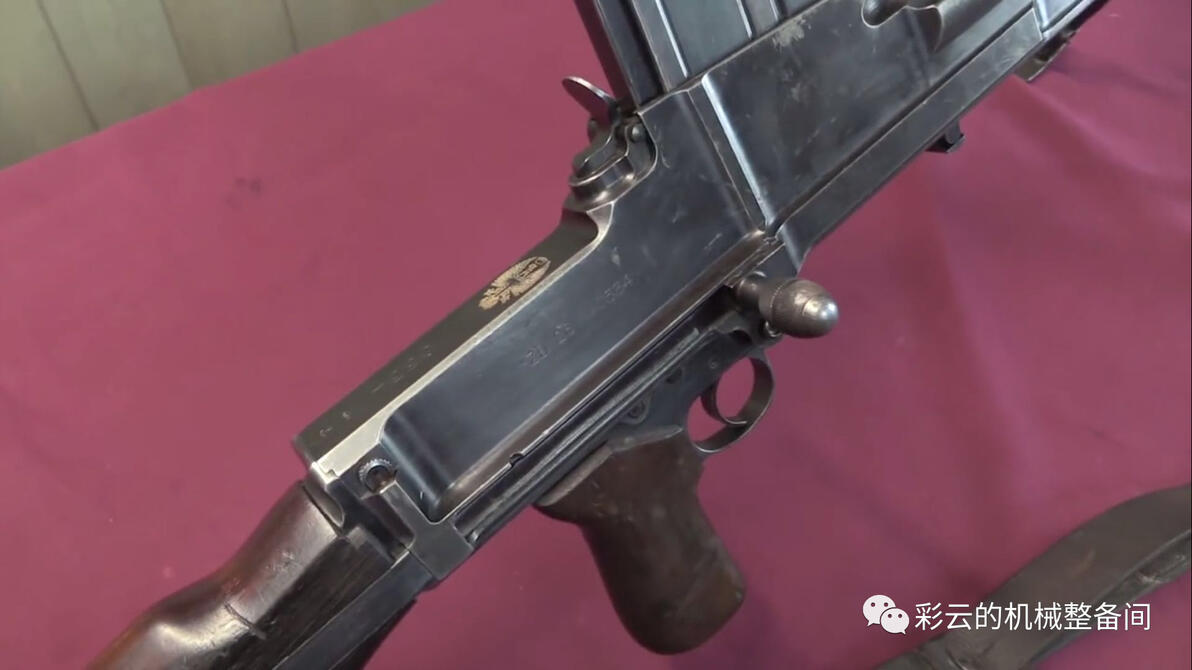

ZB26的扳机，枪身左侧扳机上方有单连发选择杆，兼做保险。此时装定在前方2的位置，代表连发，拨到最后方1的位置是单发，中间0的位置是保险。

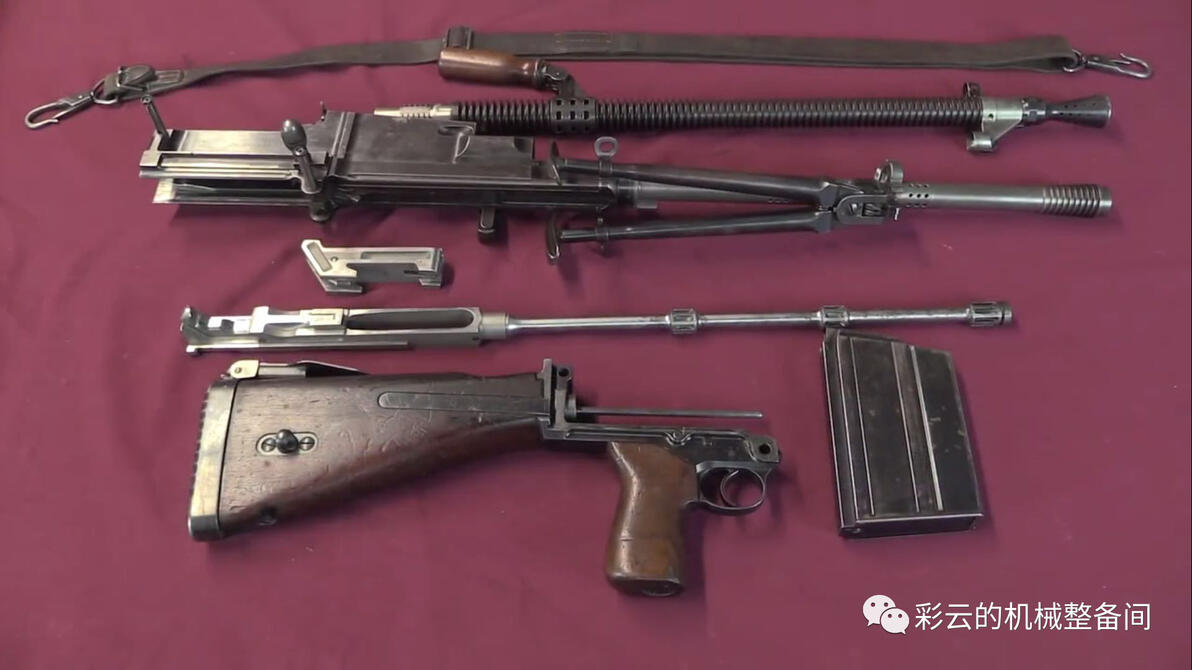

不完全分解的ZB26轻机枪，从上到下分别是枪背带、枪管、机匣（连着导气管）、两脚架、枪机、枪机框（也是活塞杆）、弹匣、击发机座（和枪托一体）
