写在前面
实验六制作的是一位七段数码管译码。虽然能通过开关控制四位小数点、数字是否显示，但其实显示地都是同一位数字。之后的实验可以复用实验六设计的模块实现4位16进制七段数码管的显示。
七段数码管显示译码器设计实验是后续实验的基础，后续实验的输出显示基本都以其为子模块。并且大程的输出显示最基础的要求便是七段数码管显示，因此务必理解实验原理。
实验六 七段数码管显示译码器设计与应用
1. 实验目的和要求
掌握七数码管显示原理
掌握七段码显示译码设计
进一步熟悉 Xilinx ISE 环境及 SWORD 实验平台
2. 实验内容和原理
2.1 实验内容
任务1：原理图设计实现显示译码 MyMC14495 模块
任务2：用 MyMC14495 模块实现数码管显示
2.2 实验原理
2.2.1 显示译码 MyMC14495 模块设计
七段数码管有 a-g 7个输出，再加上 ‘.’ 一个输出，所以由此考虑可以用 3-8 译码器实现这一数码管的亮灭控制
图表1 七段数码管构造示意图
注：不一定输出为 1 时灯才亮，也有可能输出为 0 灯亮。

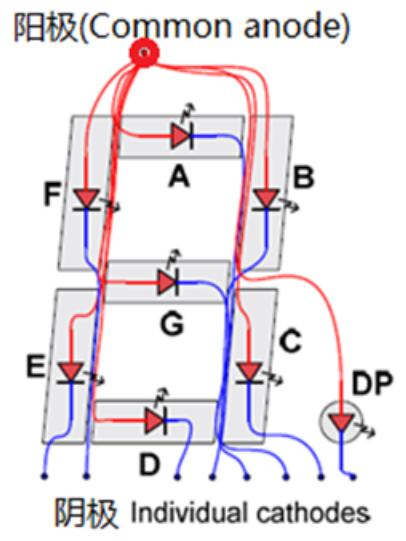

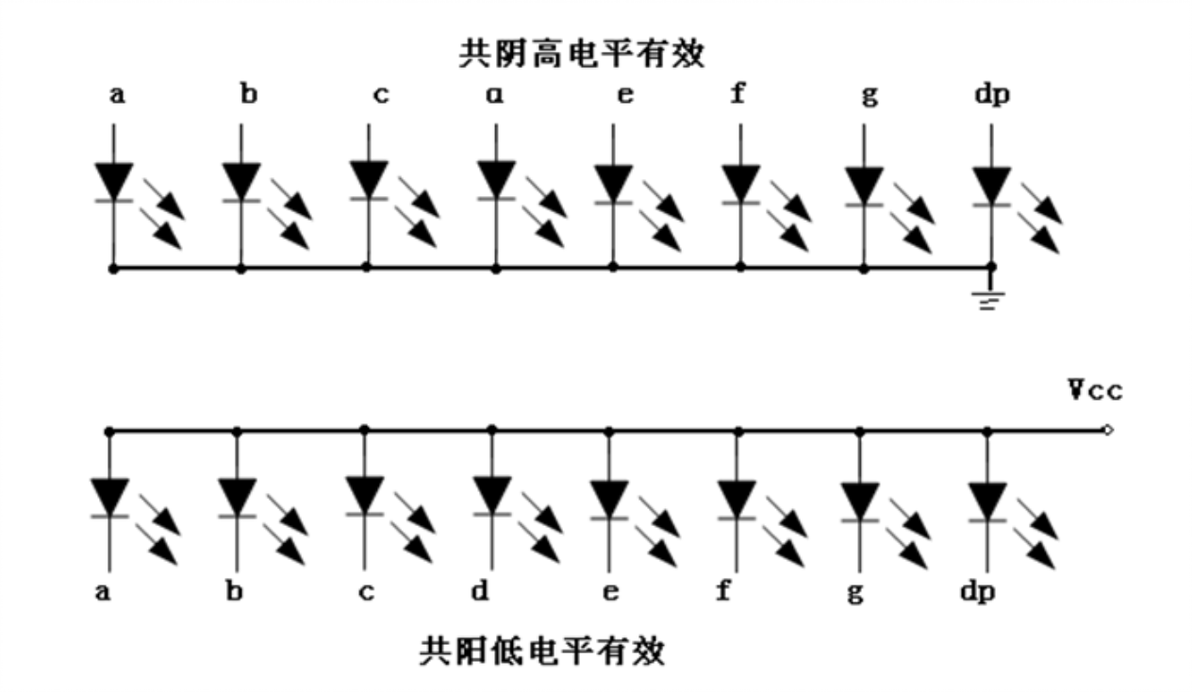

如下图，当一端接低电平时，输入为 1 才亮；当接高电平时，输入为0，有电压差才亮
图表2 其他七段数码管示意图
具体显示方式如下图所示：

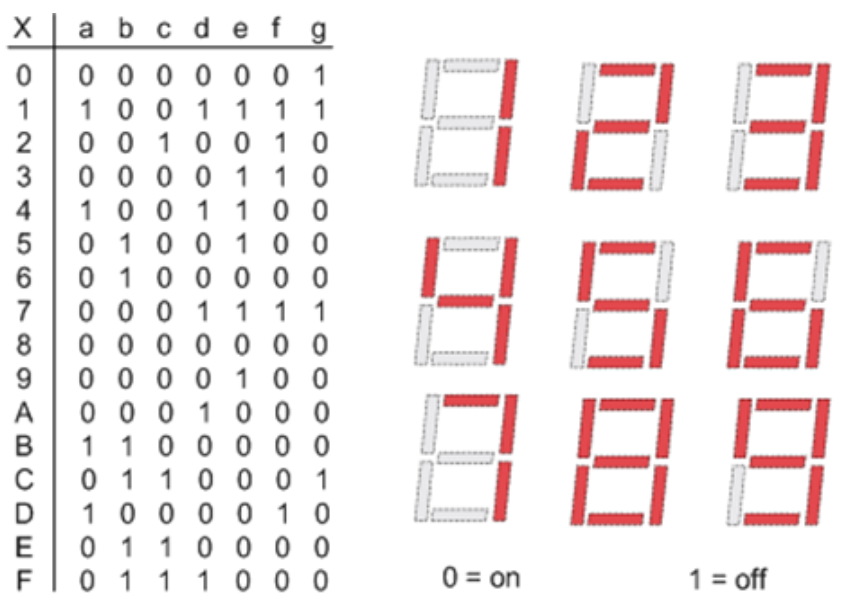

图表3 BCD七段数码管译码器对应的十六进制数
根据以上 16 个不同的显示情况，可以写出下图的真值表：

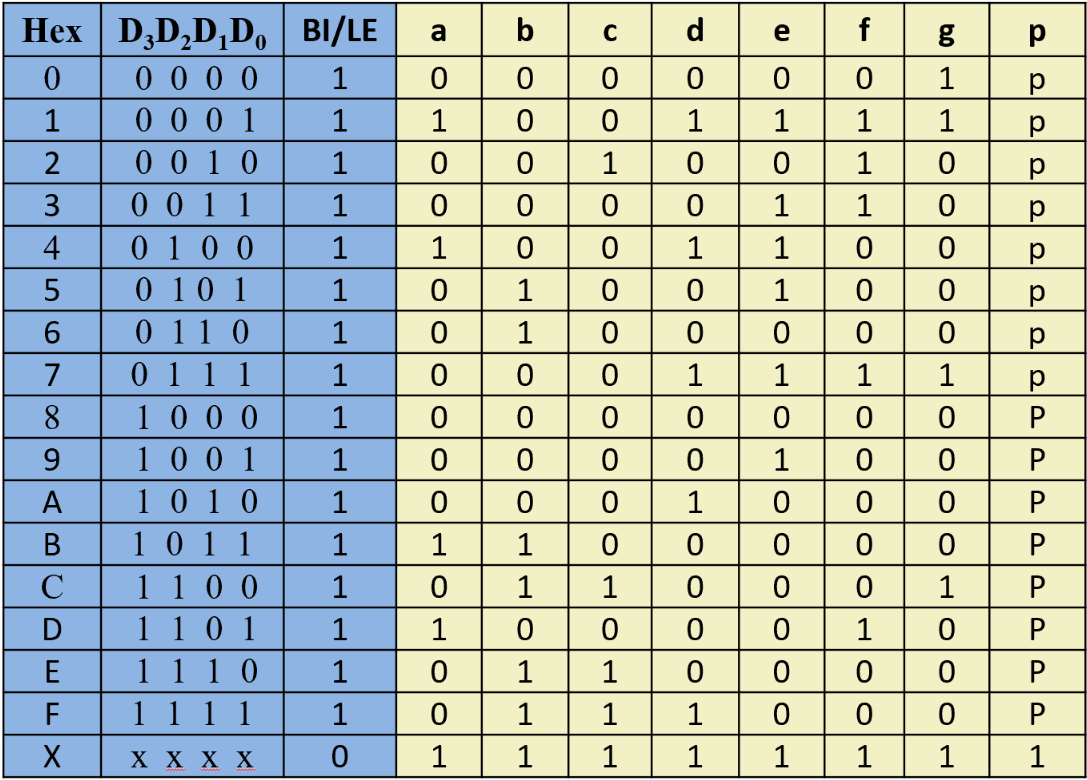

图表4 七段数码管BCD译码器真值表

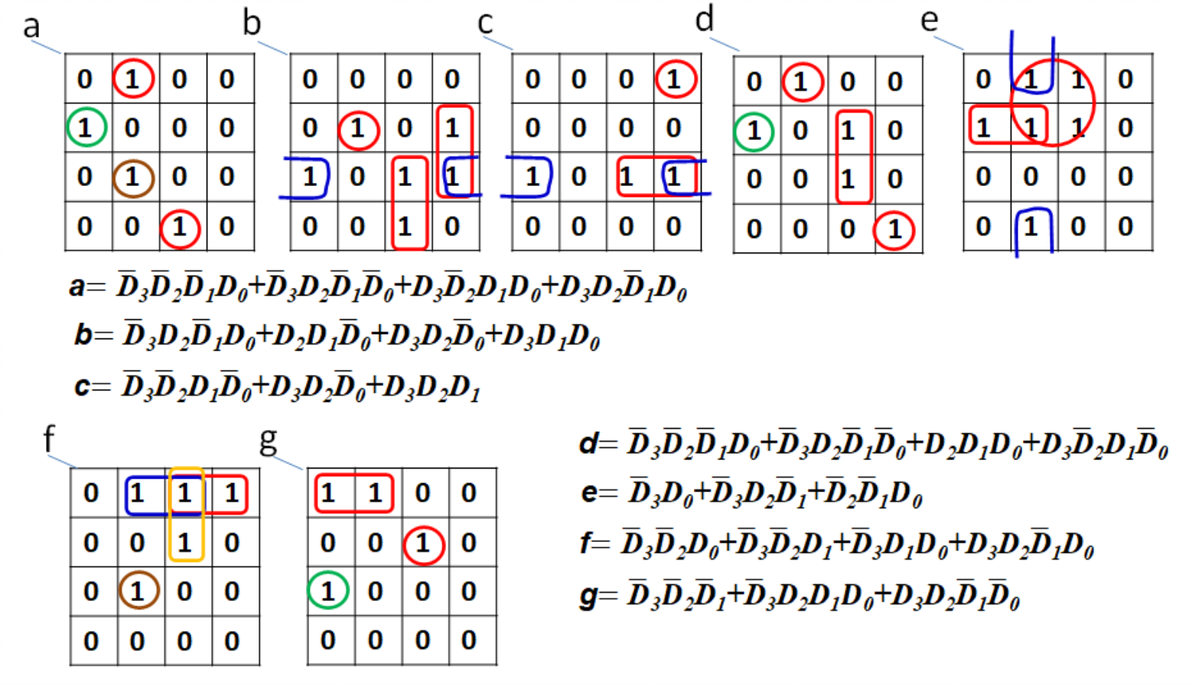

由卡诺图可以简化得到如下函数：
图表5 卡诺图简化后函数

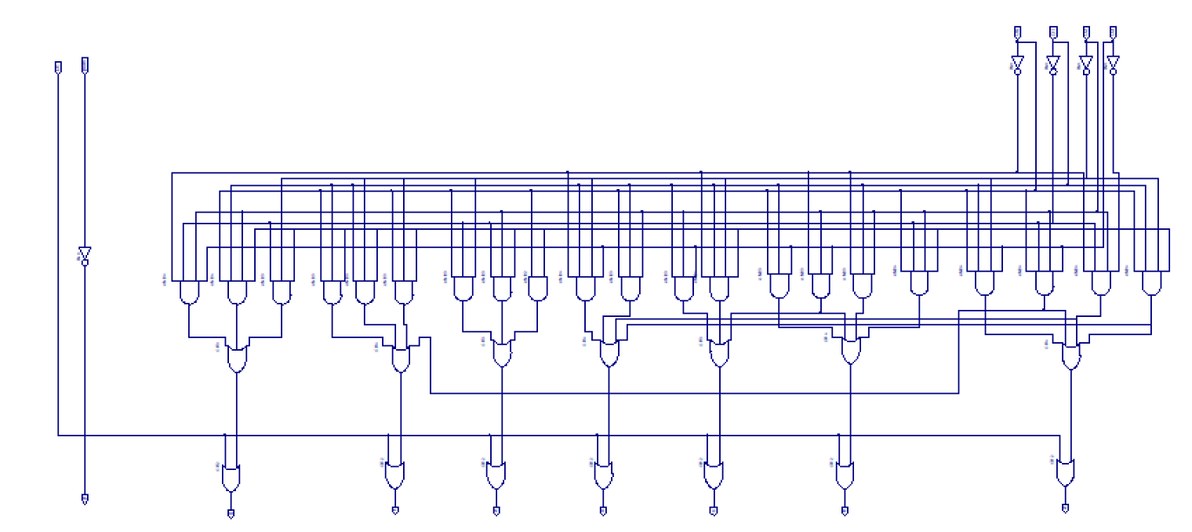

根据函数可以绘制如下逻辑电路图：

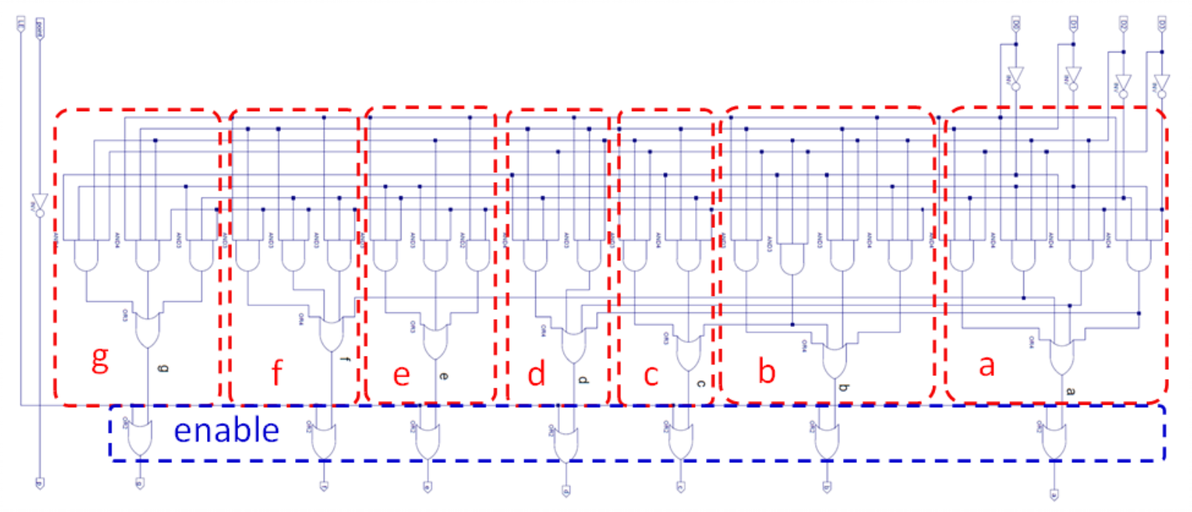

图表6 七段数码管BCD译码器逻辑电路图
2.2.2 用MyMC14495 模块实现数码管显示
自定义生成一个 MyMC14495 以后，可以用自动生成的符号绘制如下电路图：
图表7 原理图绘制数码管显示模块
导出到 SWORD 实验板上进行验证。
3. 主要仪器设备
装有 Xilinx ISE 14.7 的计算机 1 台
SWORD 开发板 1 套
4. 操作方法和实验步骤
4.1 设计实现显示译码 MyMC14495 模块
4.1.1 创建工程
新建工程，工程名称为”MyMC14495”
右键 Source 窗口空白处，新建 schematic 源文件，文件名称用 MyMC14495
图表8 新建工程和源文件
4.1.2 用原理图方式绘制电路
双击新建的 MyMC14495.sch，绘制如下电路图
图表
2. 绘制完成以后对电路进行错误检查，点击 Process 窗口的 Design -> Check Design Rules 进行语法检查，确认无误后点击 Design Utility -> View HDL Functional Model，查看并学习电路图的 Verilog HDL 代码
4.1.3 仿真波形测试
1. 新建一个测试文件， 选择 Verilog Test Fixture，命名为 MyMC14495_Number_sim.v
2. 输入下列代码进行测试：
`timescale 1ns / 1ps
module MyMC14495_3190103044_MyMC14495_3190103044_sch_tb();
// Inputs
reg D2;
reg D1;
reg D0;
reg D3;
reg LE;
reg point;
// Output
wire p;
wire g;
wire f;
wire e;
wire d;
wire c;
wire b;
wire a;
// Bidirs
// Instantiate the UUT
MyMC14495_3190103044 UUT (
.D2(D2),
.D1(D1),
.D0(D0),
.D3(D3),
.LE(LE),
.point(point),
.p(p),
.g(g),
.f(f),
.e(e),
.d(d),
.c(c),
.b(b),
.a(a)
);
// Initialize Inputs
integer i;
initial begin
D3 = 0;
D2 = 0;
D1 = 0;
D0 = 0;
LE = 0;
point = 0;
for (i=0; i<=15;i=i+1) begin
{D3,D2,D1,D0}=i;
point = i; #50;
end
#50;
LE = 1;
end
endmodule3. 测试完成后点击 Simulate Behavioral Model，将生成的波形图与理论进行对照，如果一致则证明电路图绘制无误；如果有错误，检查后改正或者重新绘制
4.1.4 生成逻辑符号图和 .v 文件

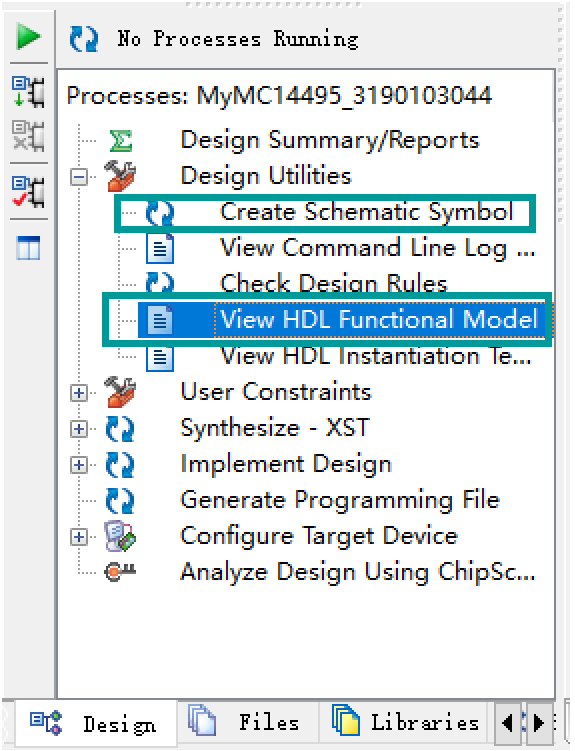

点击 Process 窗口下的 Design Utilities -> Create Schematic Symbol，在工程文件夹里可以找到相应的 .sym 文件。
注：自动生成的符号可以修改：可以用 Tools 菜单的 Symbol Wizard，也可以打开 .sym 文件直接修改；View HDL Function Model 会产生 MyMC14495.vf 文件，在工程文件夹里可以找到
图表6 生成逻辑符号图和 .vf 文件
4.2 用 MyMC14495 模块实现数码管显示
4.2.1 创建工程
1. 新建工程 DispNumber_sch
2. 新建 schematic 文件 DispNumber_sch
3. 复制 MyMC14495.sym 和 .vf 到工程根目录，并将其添加到工程中

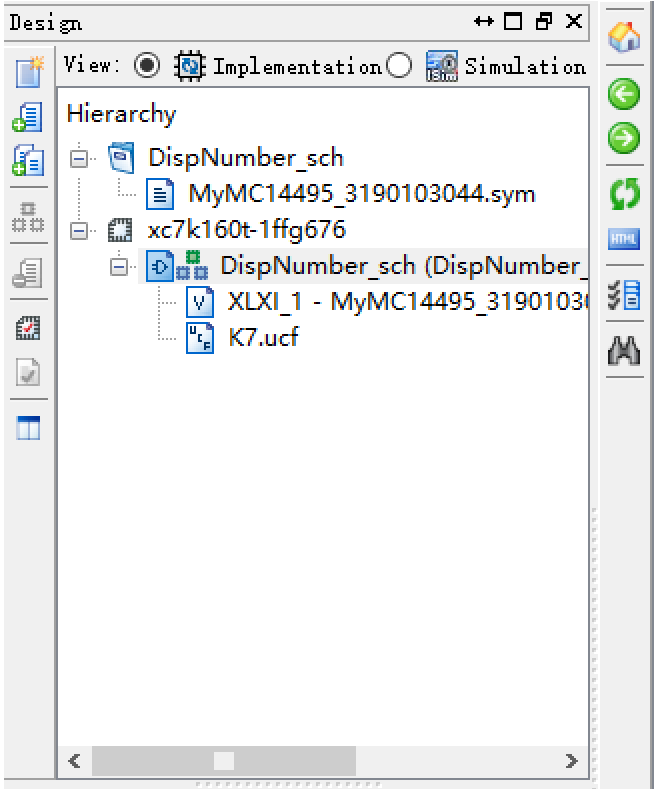

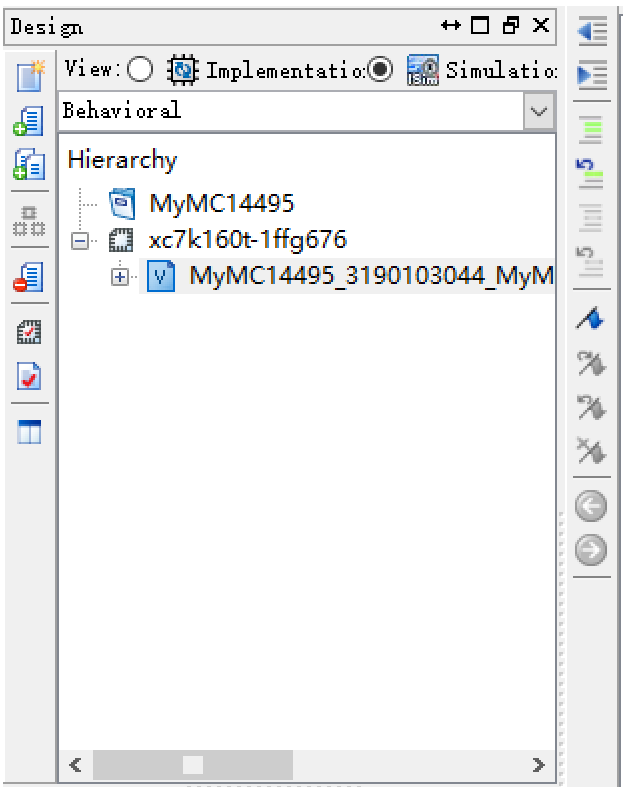

4. 创建完成后的工程如下图所示：
图表7 新建工程
4.2.2 绘制测试电路图

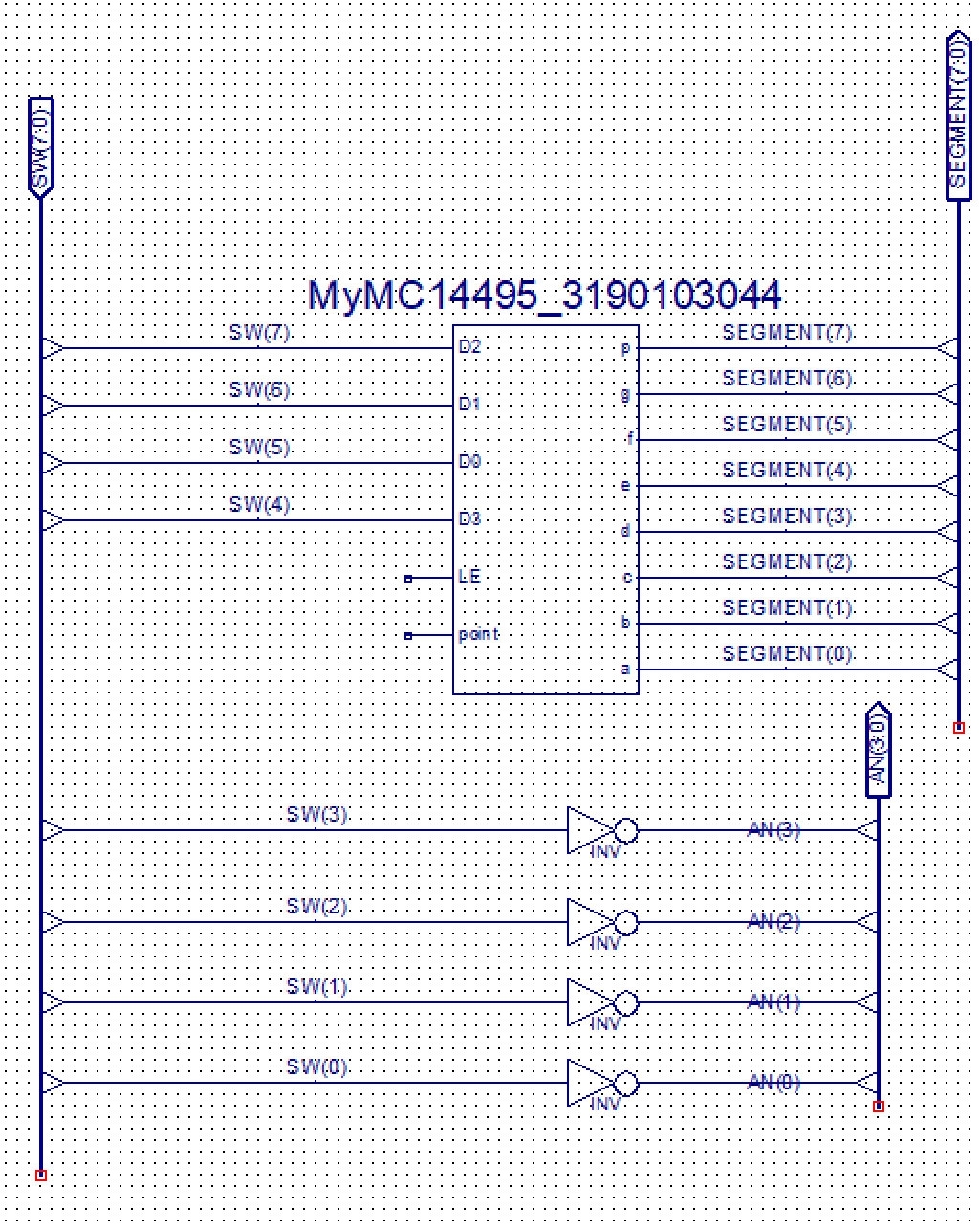

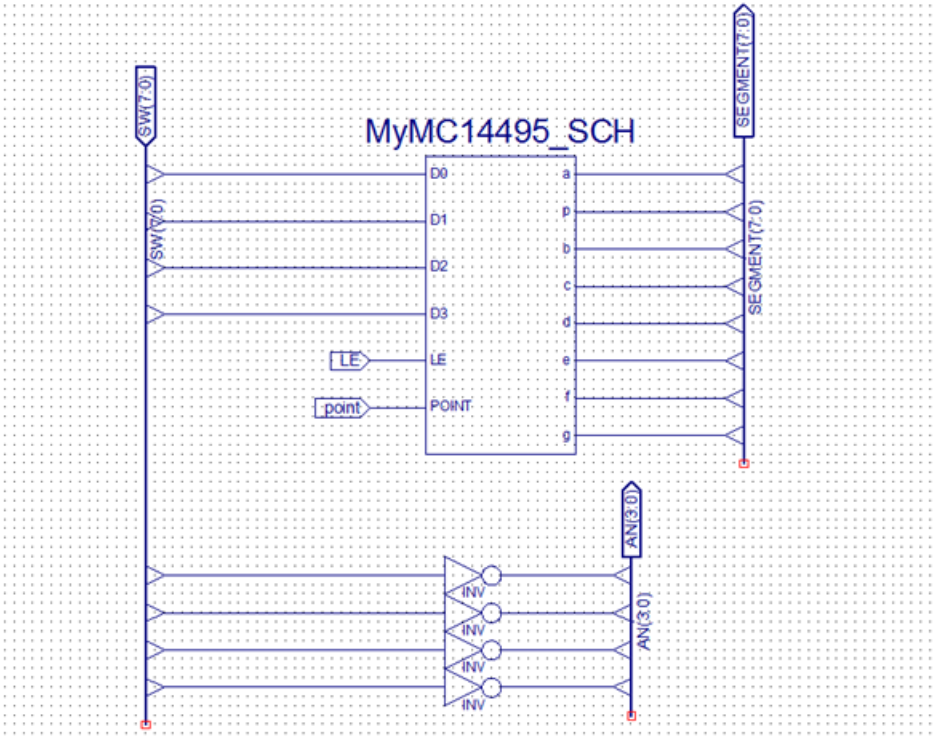

在 symbol 框中的第一个元件就是 MyMC14495(命名为 MyMC14495_Number)，点击就可以进行绘制。绘制电路图如下：
图表8 测试电路图绘制
注：这里 a-g 的输出要与实际 SWORD 板上一致，不然最后的结果是错误的。建议 a-g 按照 0-6 的顺序，p 连接 7
4.2.3 引脚定义
新建 Implementation Constraints File 文件，命名为 K7.ucf，添加如下代码：
NET "SW[0]" LOC = AA10 | IOSTANDARD = LVCMOS15;
NET "SW[1]" LOC = AB10 | IOSTANDARD = LVCMOS15;
NET "SW[2]" LOC = AA13 | IOSTANDARD = LVCMOS15;
NET "SW[3]" LOC = AA12 | IOSTANDARD = LVCMOS15;
NET "SW[4]" LOC = Y13 | IOSTANDARD = LVCMOS15; #AN0
NET "SW[5]" LOC = Y12 | IOSTANDARD = LVCMOS15; #AN1
NET "SW[6]" LOC = AD11 | IOSTANDARD = LVCMOS15; #AN2
NET "SW[7]" LOC = AD10 | IOSTANDARD = LVCMOS15; #AN3
NET "point" LOC = AF13 | IOSTANDARD = LVCMOS15 ;#SW[14]
NET "LE" LOC = AF10 | IOSTANDARD = LVCMOS15 ;#SW[15]
NET "SEGMENT[0]" LOC = AB22 | IOSTANDARD = LVCMOS33 ;#a
NET "SEGMENT[1]" LOC = AD24 | IOSTANDARD = LVCMOS33 ;#b
NET "SEGMENT[2]" LOC = AD23 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[3]" LOC = Y21 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[4]" LOC = W20 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[5]" LOC = AC24 | IOSTANDARD = LVCMOS33 ;
NET "SEGMENT[6]" LOC = AC23 | IOSTANDARD = LVCMOS33 ;#g
NET "SEGMENT[7]" LOC = AA22 | IOSTANDARD = LVCMOS33 ;#point
NET "AN[0]" LOC = AD21 | IOSTANDARD = LVCMOS33 ;
NET "AN[1]" LOC = AC21 | IOSTANDARD = LVCMOS33 ;
NET "AN[2]" LOC = AB21 | IOSTANDARD = LVCMOS33 ;
NET "AN[3]" LOC = AC22 | IOSTANDARD = LVCMOS33 ;4.2.4 导出检验

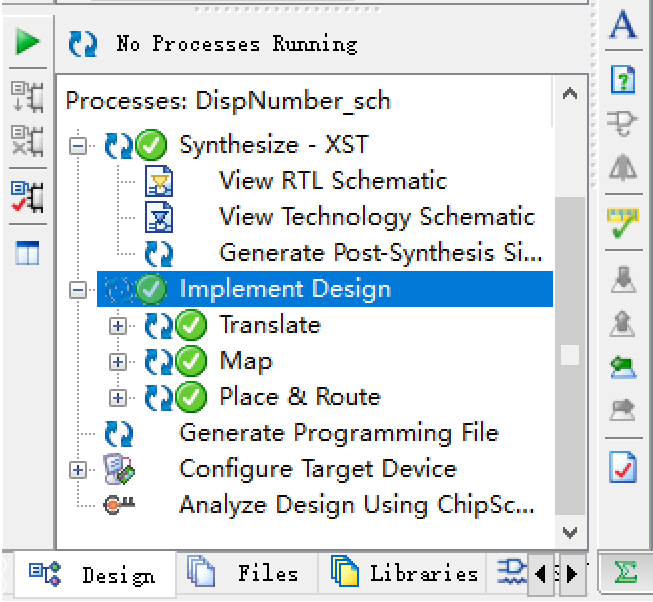

图表9 检验逻辑功能
通过以上检测后，点击 Configure Target Device -> Manage Configuration Project，导出到 SWORD 实验板上进行验证
5. 实验结果和分析
5.1 显示译码器 MyMC14495

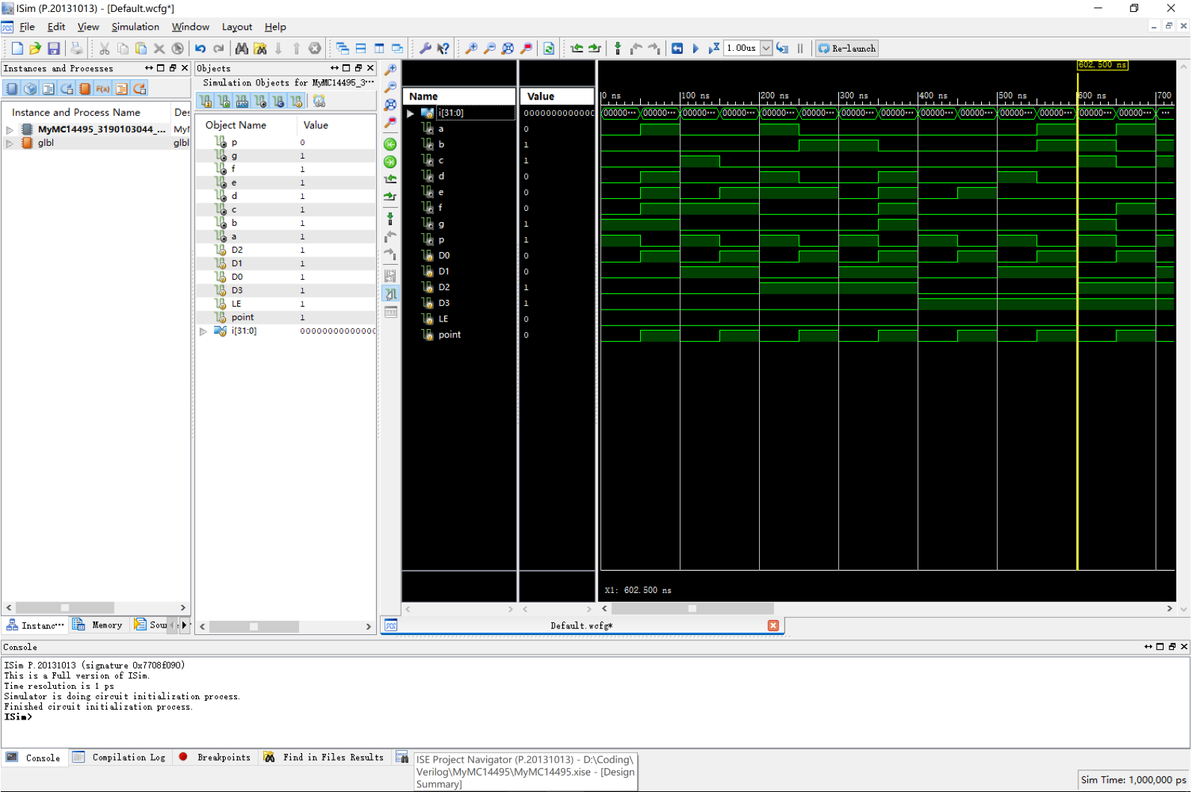

经过调试，最终正确的仿真波形测试的结果如下：
图表10 仿真波形
将测试结果与理论对比后发现二者一致，绘制电路图功能正常
5.2 用 MyMC14495 模块实现数码管显示

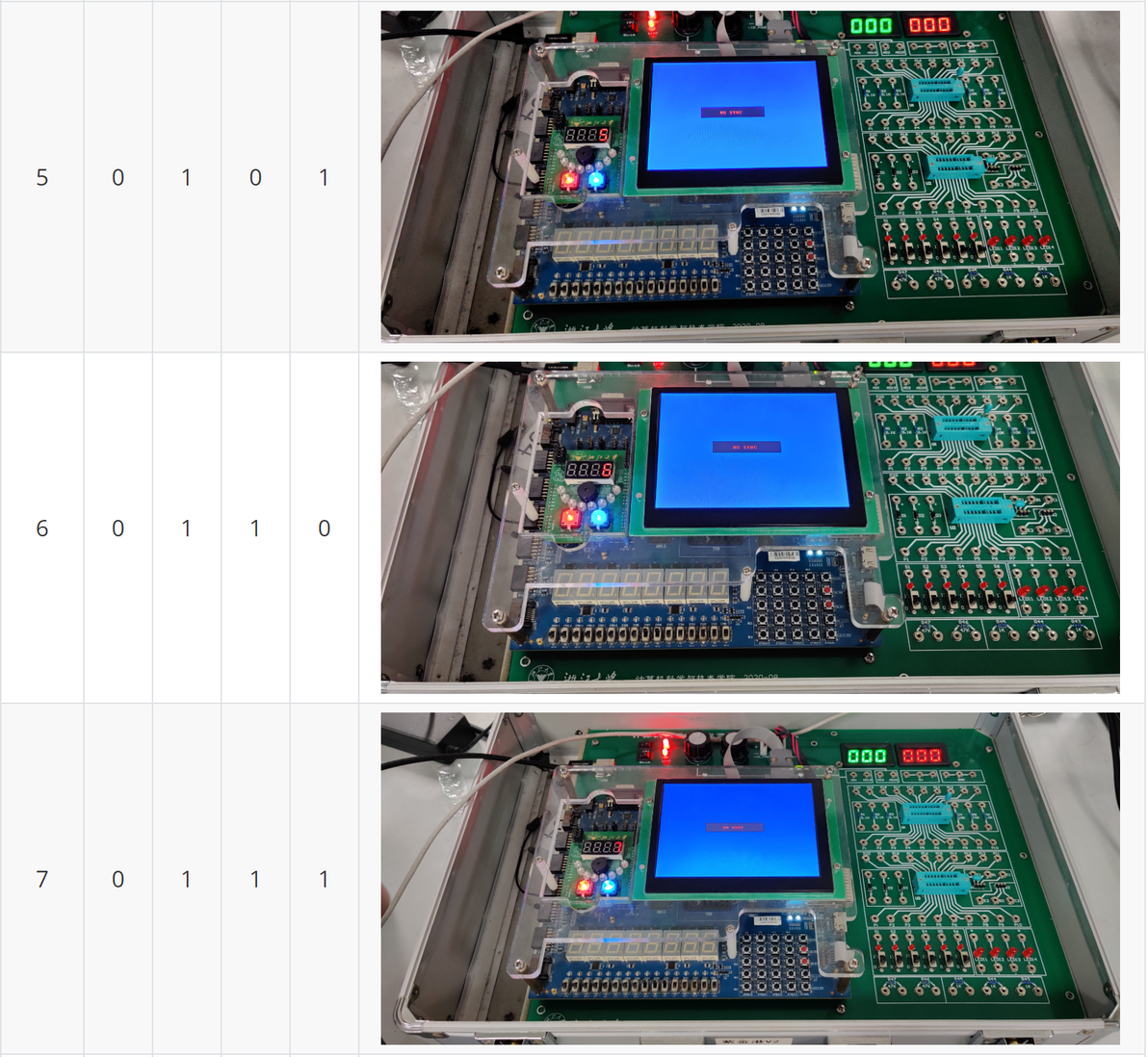

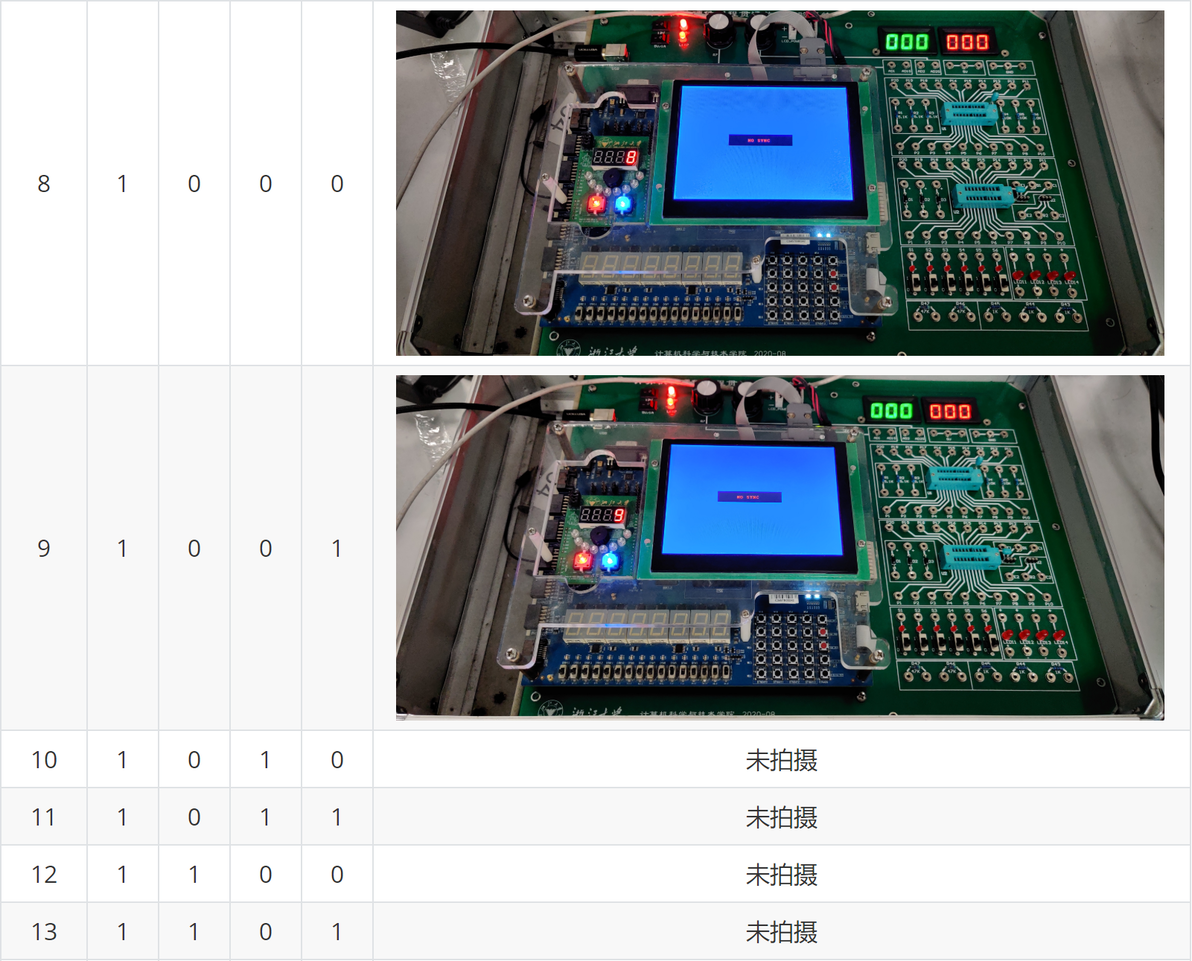

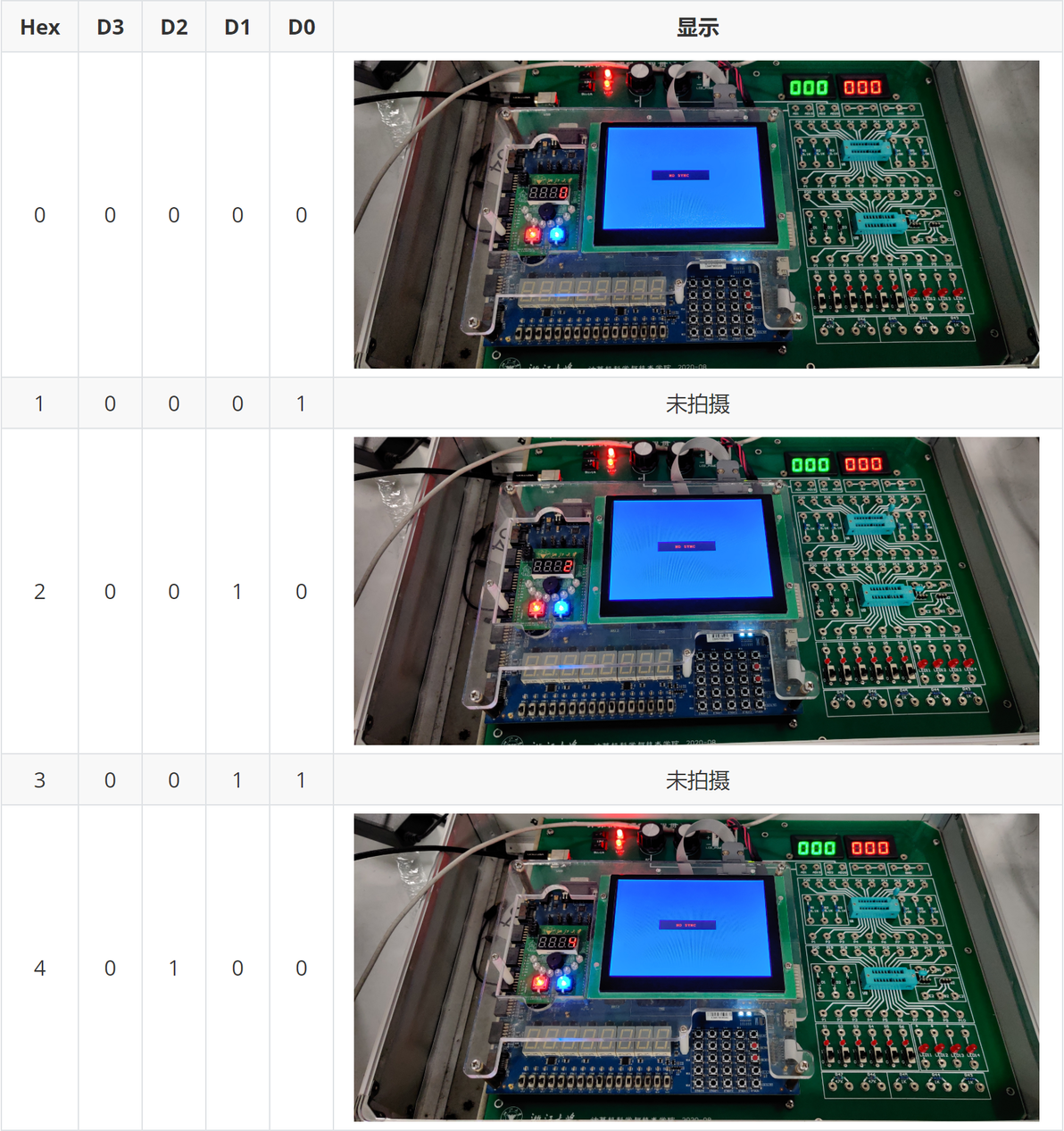

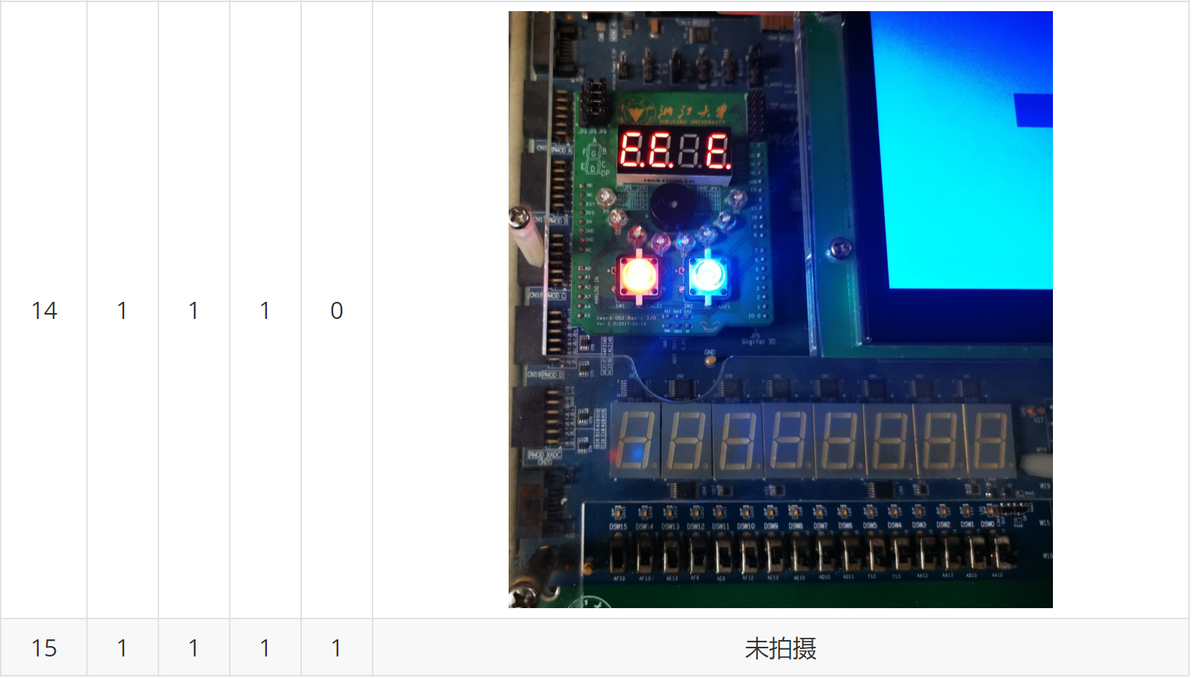

导出到 SWORD 实验板的实验结果如下图所示，测试顺序按照实验原理的真值表：
6. 讨论与心得
6.1 绘制原理图
6.1.1 原理图画板尺寸修改
Lab6 的实验原理图比较复杂，使用初始的画板尺寸很难规整地画下来，需要修改画板尺寸。
方法：双击白色背景，可以设置画板尺寸。
6.1.2 原理图纠错
技巧1：对比物理验证过程中显示有误的数字所对应的仿真图，检查数字显示有误对应的电路图模块。
技巧2：检查时选中 “branch” 进行查看，可以看到被选中的 branches 全部高亮（红色）显示，更清晰地看到它们的连接状态。在修改时则在 Option 中将选项修改为 Select Segment，便于删除、移动线段。
6.2 仿真测试
6.2.1 仿真测试中各项波形的对比
先将各项位置调整成与理论结果中各项位置一致，再进行比较，更容易看出错误，降低遗漏差异的概率。
6.2.2 修改原理图后再仿真
有时修改原理图后再进行仿真会不成功，点击按钮无反应或运行成功但没有进入仿真窗口。这个时候可以选择假装修改仿真代码，使其重新检测加载。若无效，可以将原有的文件 remove 后，新建一个仿真文件进行仿真。
本次实验让我深刻体会到了鼠标的重要性。实验课前一天鼠标坏了，课上用触控板绘图画的我很自闭。七段数码管BCD译码器的原理图比较复杂，连线容易出错，也可以通过 verilog 代码的形式，直接根据真值表对其进行赋值。这种方法简便很多，这里不展开。
