    今天要讲的是在abaqus下2D多晶粒的建模，可能需要用到这方面的人比较少，但是一旦你有需求，绝对能你耗你个小月把，因为我看网上的资源少的可怜，有资源的地方都是，你懂得，收费的。而且价格也不菲，还不给源码，只给插件的那张。要么就是给了你一段代码，然后省略了一堆关键的。总之就是各种的不实在。

    看的我真是心里极度不自在，当时我在学习的时候，就看到了这种，现在还是这样的状况，我当时心里那个不服气呀（其实是没钱买脚本），非得把它写出来不可。虽然耗时不小，最终还是被我做出来了。今天就送给大家。

    下面我就来说一下怎么做，简单的脚本我就不说了，下面我就说一下思路：

    1 建立基体，可以是圆的，方的，各种你喜欢的形状；

    2 利用python的第三方库scipy.spatial里的Voroini函数，画多边形的草图

    3 利用2中的草图，Partition Face把基体切割出来

    整体思路就是3步，难点主要是第2步，下面我分别解释一下这三步脚本：

    1 首先，第一步建立基体的脚本，看过我之前文章的小伙伴应该都懂了，不要太简单了，cae里画一个，然后再pythonReader里复制一下函数改写。（没看过的可以看我之前的脚本专栏以前的文章，写的很详细）

    2 第2步是难点：

    首先，有个scipy的官方教程：https://docs.scipy.org/doc/scipy/reference/tutorial/spatial.html。大家可以去看一下，他对于Voroini的介绍，非常详细。我这里就挑重要的说一下。

    Voroini多边形的生成第一步需要生成随机的种子点，然后实例化一个对象，把它丢到函数里，它会帮助你判断多边形的顶点和边是哪些。就如下图一样。是我再python3里画出来的，我把代码也放下来，大家可以看：

    这里面，蓝色的点，就是随机的种子点。黄色的点是多边形的顶点，黑色的线就是多边形的线。最最重要的来了，实例化之后，这些顶点的坐标会放在一个属性vertices里，边的信息会放在属性ridge_vertices里。有了这两个信息，我们就能abaqus里重构了。所以，再脚本里，先利用Voronoi函数把多边形的顶点和边的信息提取出来，分别放在自定义的变量vertices和edges里，如下：

    然后，再把这些边画出来，利用partition切割基体，就能实现多边形的建模了：

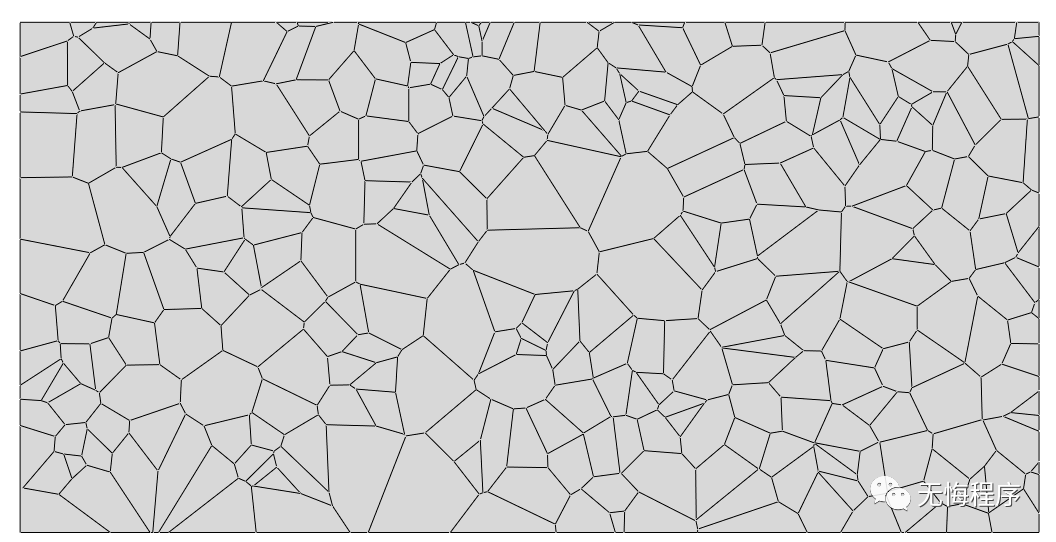

    运行一下程序，完美运行：

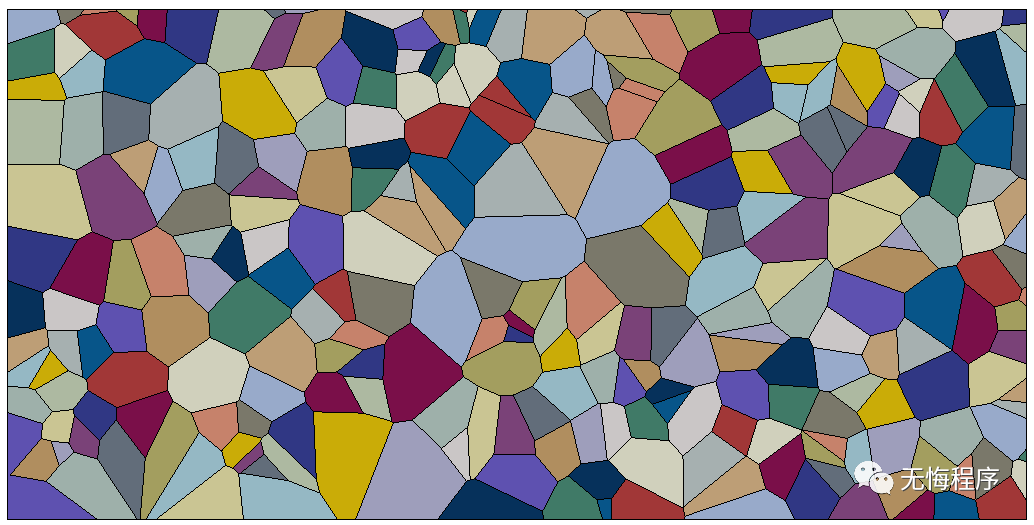

    如果你觉得颜色不好看的话，可以换一种着色方式，这样就能变得好看了。

    如果你想做成圆的，或者方的，或者任何基体，只要把基体的脚本改一下就可以了。

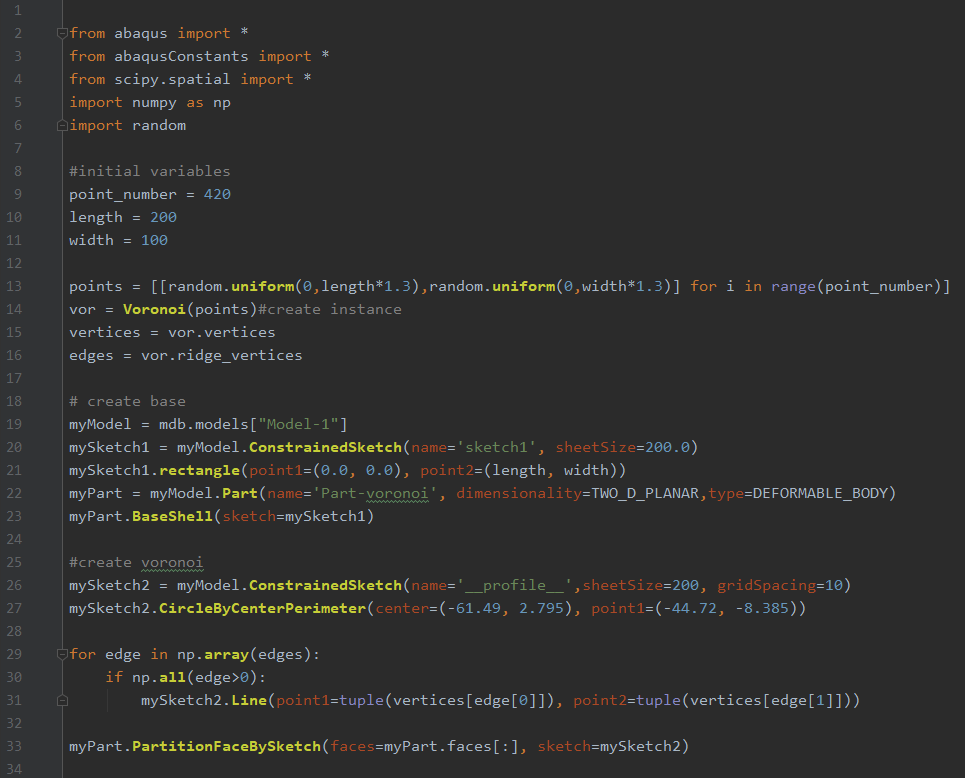

    完整代码如下，公众号里有能复制下来代码。

    我们只是写了个2D的，大家可以想一想3D的多晶粒模型怎么做，欢迎给我留言讨论。（我个人还是喜欢用neper生成多晶的模型，neper是开源软件，而且他们做的模型非常好看，有喜欢的给我留言，下次我教大家怎么用neper，88）
