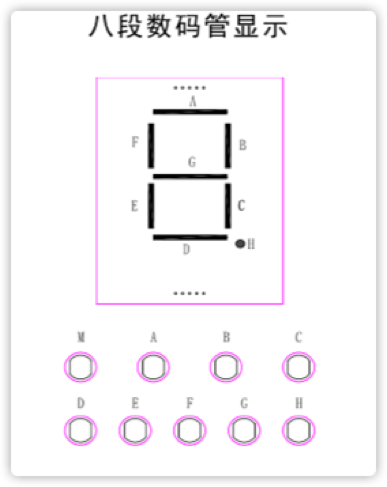

八段码示意图

要求如下：

按下启动按钮后，由八组LED岌光二板管模拟的八段数码管开始显示:先是一段段显示，显示次序是A、B、C、D、E、F、G、H。随后显示数字及字符，显示次序是0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F,再返回初始显示,并循环不止。

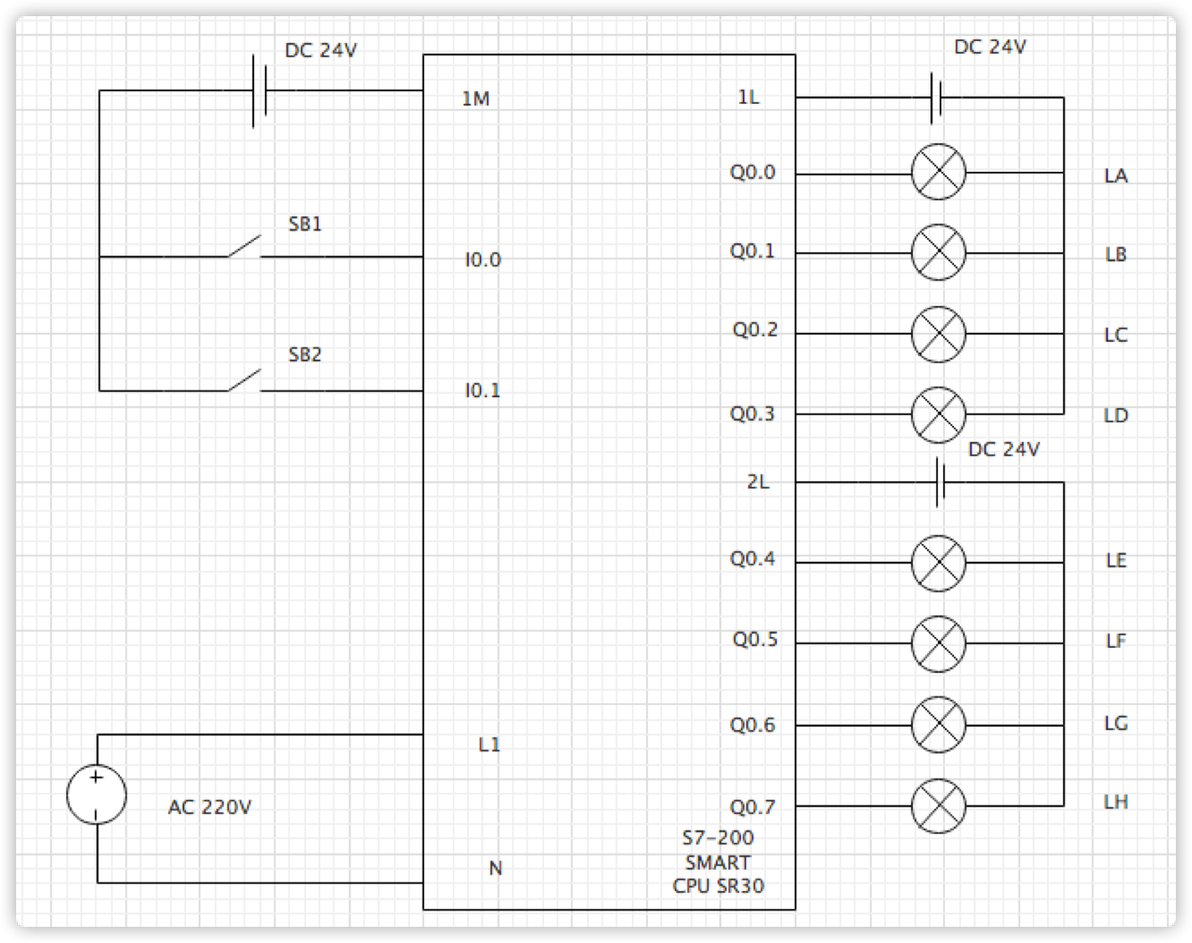

PLC接线图：

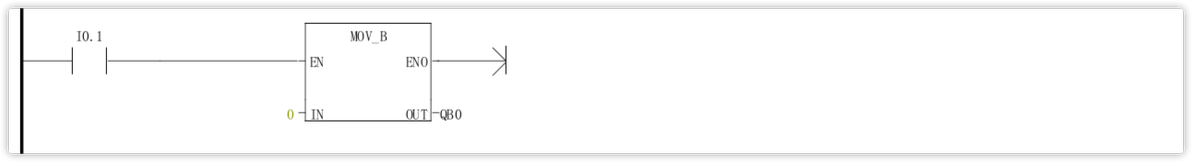

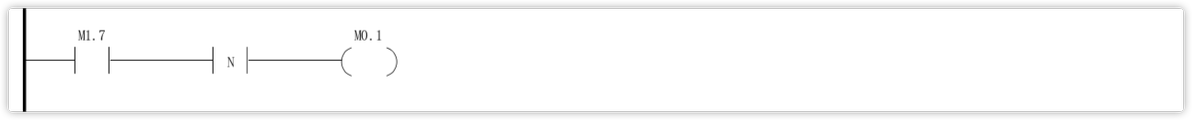

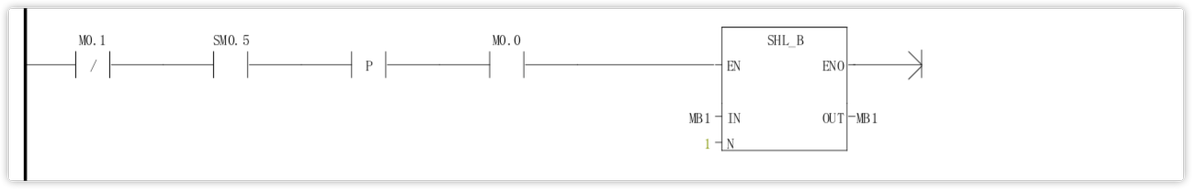

PLC程序（梯形图）：

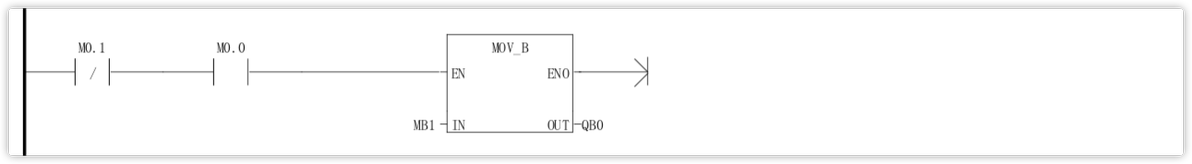

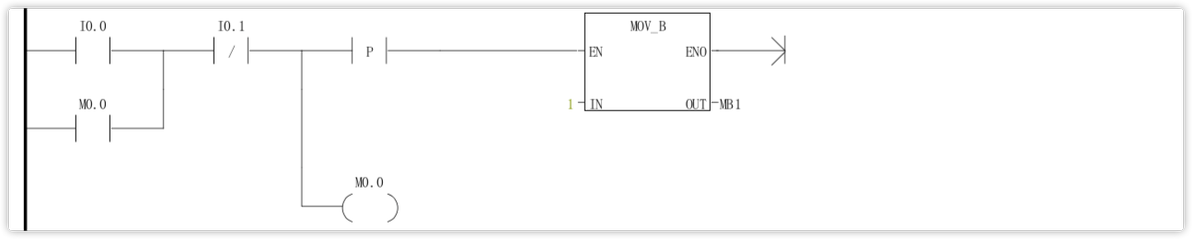

程序段1

程序段2

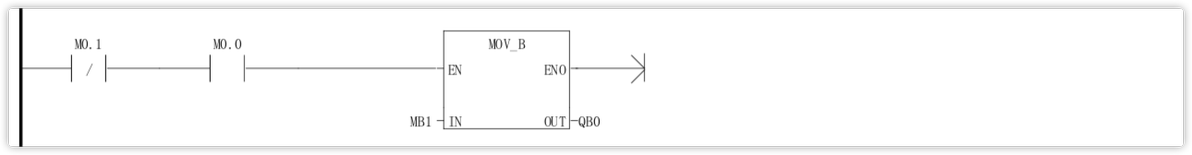

程序段3

程序段4

程序段4

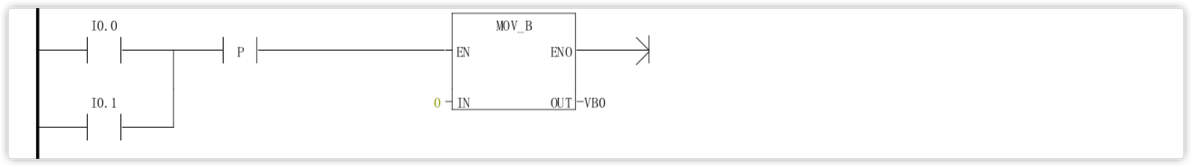

程序段5

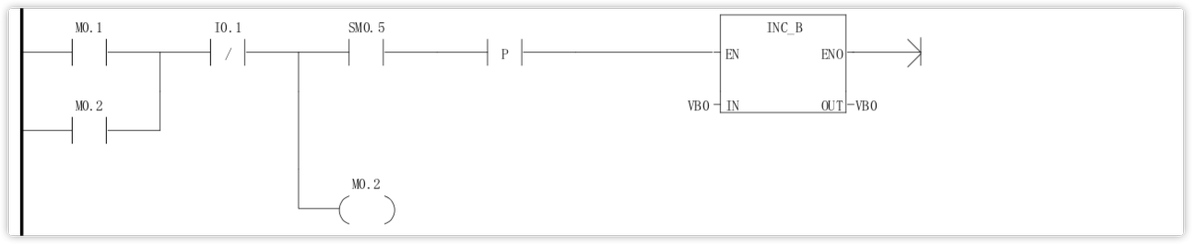

程序段6

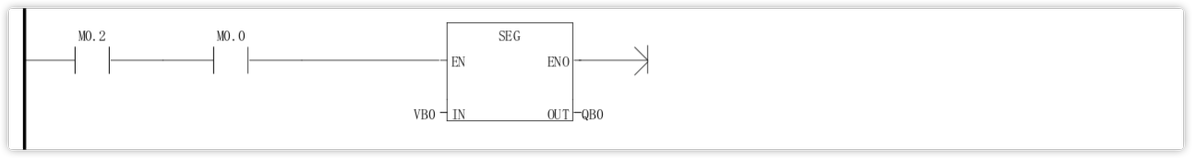

程序段7

程序段8

结束。

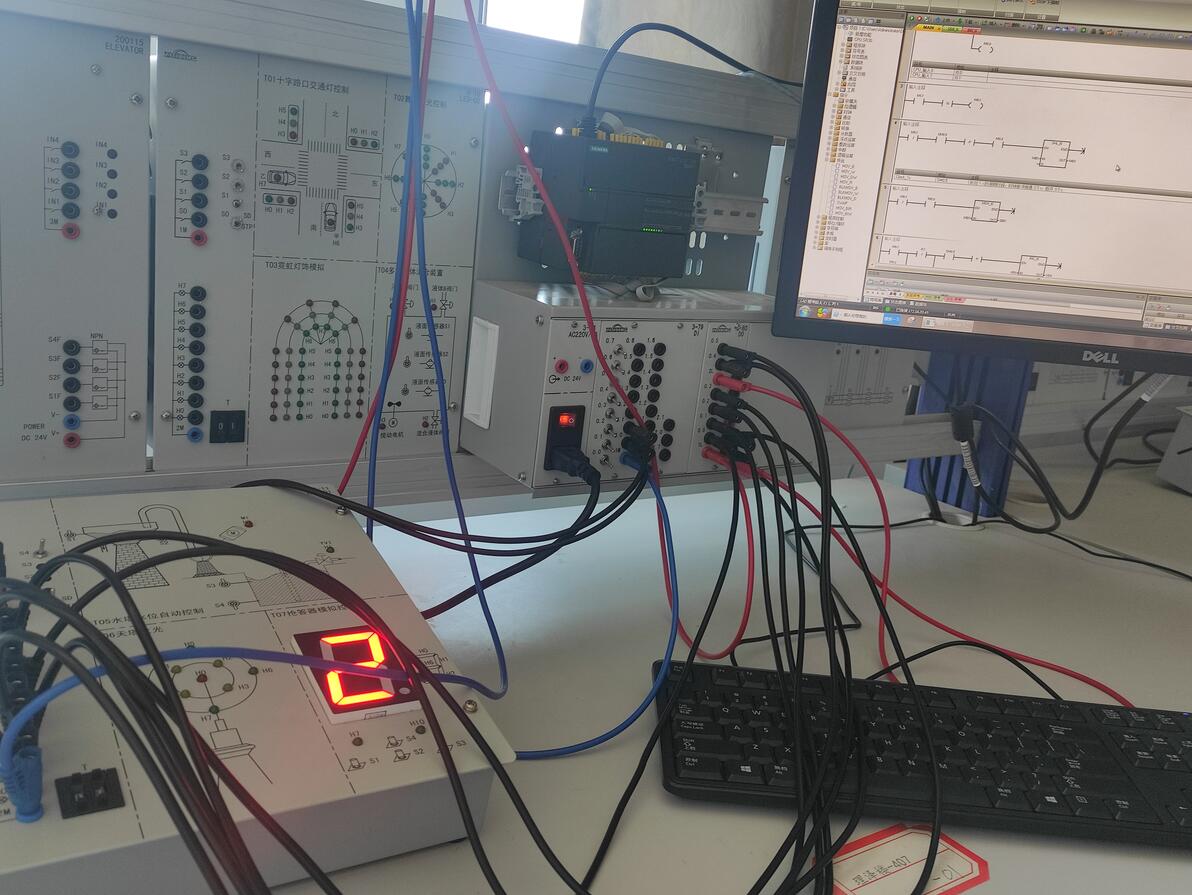

实验结果

本人水平尚浅，如有不对，还请友好交流，谢谢！
