BCD加法器和二进制加法器：BCD加法器和上节所述的二进制加法器有着同样的求和功能，可是为什么会有两种加法器呢？他们的计算原理一样吗？下面分别解释两种加法器的区别！

    二进制加法器：是一种二进制加法器，通过不同位宽的二进制数，表示操作数的大小，常常以操作数补码的形式进行基本的运算操作；一个二进制全加器最少需要3个input和2个output来进行操作数的运算。

    BCD加法器：是一种十进制加法器，通过用位宽为4的二进制式数据表示十进制数字0~9，且每一位最大表示到9，两个十进制操作数之和最大则为19。与二进制加法器不同的是，BCD加法器最少则需要9个input和5个output进行操作数的运算，因为每一个操作数，至少需要4位的二进制数去表示；

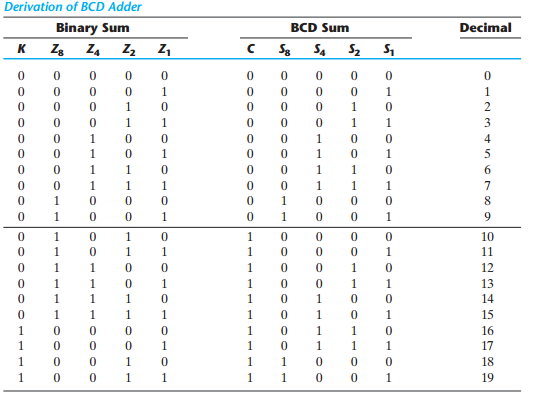

BCD加法器的演变图

    图中Binary Sum是两个4位操作数单纯的加和结果，本应该有32中输出结果，但是因为两个十进制操作数相加的最大结果表示19，所以只保留有效的19个输出结果；BCD码又叫8421码，当Binary Sum的加和结果小于单个操作数所表示的最大数据9时，Binary Sum 和 BCD Sum是相同的结果，当Binary Sum大于9时，Binary Sum + 0110 的结果则是BCD Sum的结果。

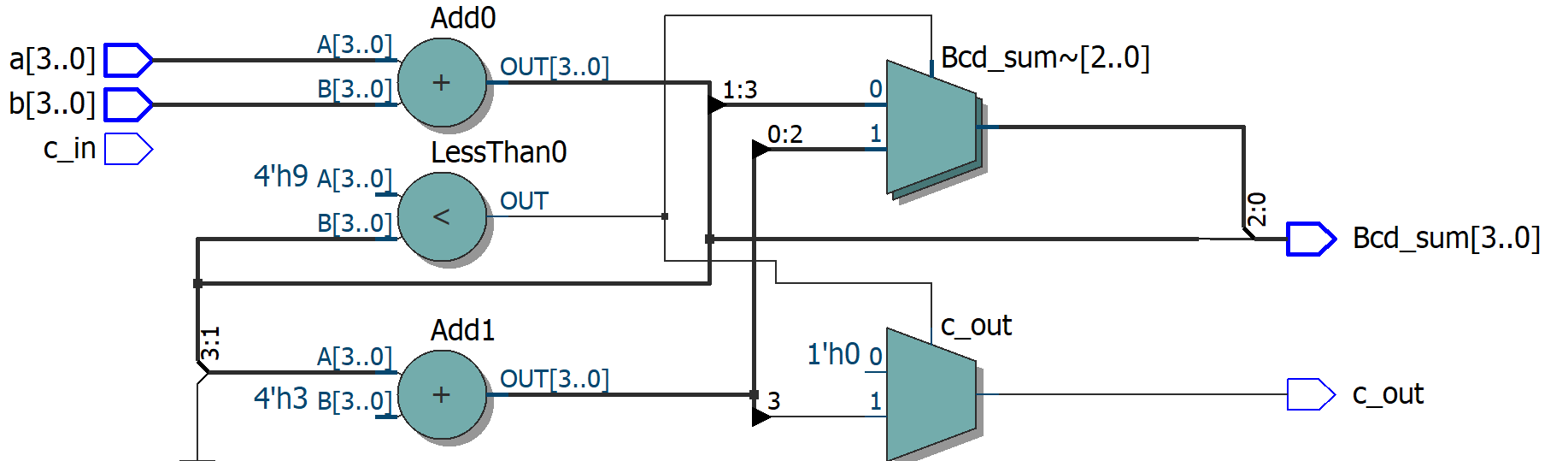

BCD Adder symble
