第5章 拉深工艺与模具设计

5.1  拉深变形过程分析

5.2  拉深件质量分析及控制

5.3  拉深工艺计算

5.4  拉深工艺设计

5.5  拉深模具设计

5.6  拉深模设计举例

能力要求

能根据拉深件的废品形式分析其产生的原因，熟悉解决的措施。

能完成典型拉深件的工艺与模具设计。

拉深的概念

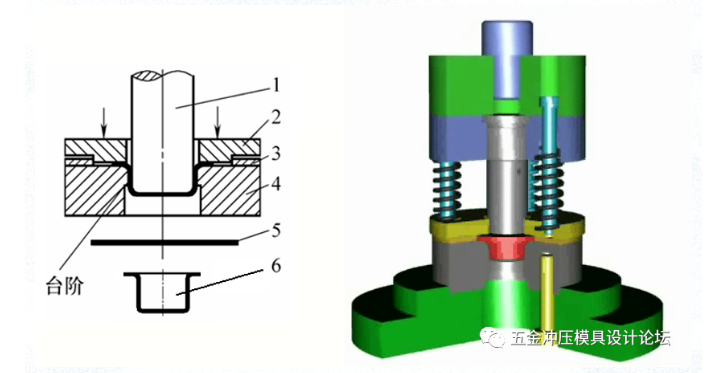

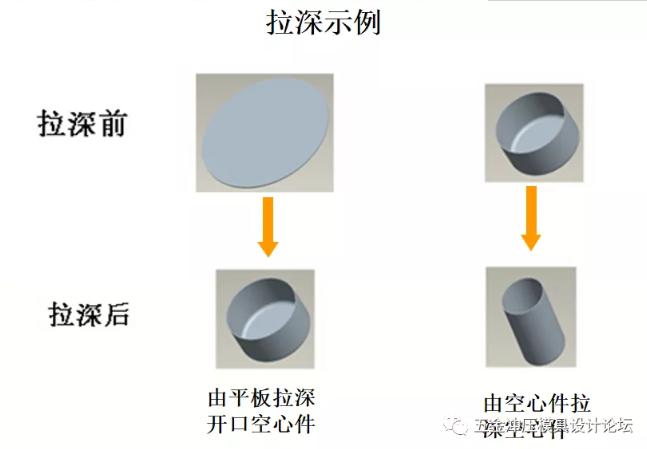

拉深是利用拉深模在压力机的压力作用下，将平板毛坯压成各种开口的空心件或将已制成的空心件加工成其它形状空心件的加工方法。

拉深用的模具叫拉深模

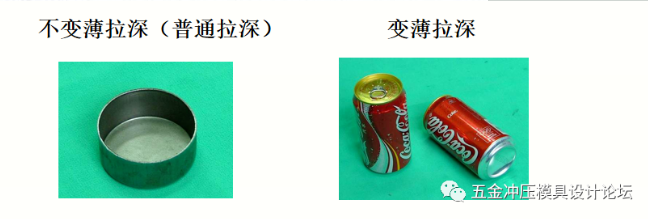

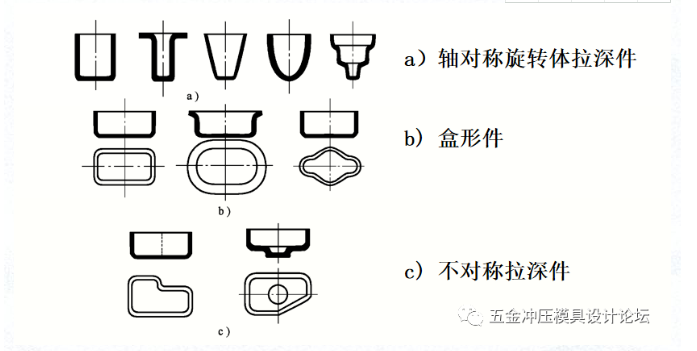

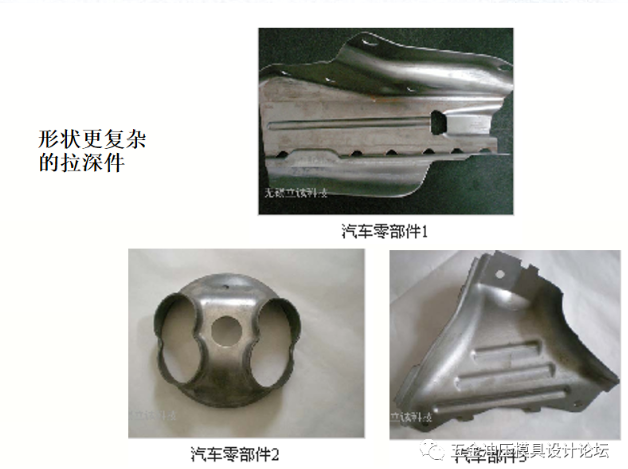

拉深件类型

5.1  拉深变形过程分析

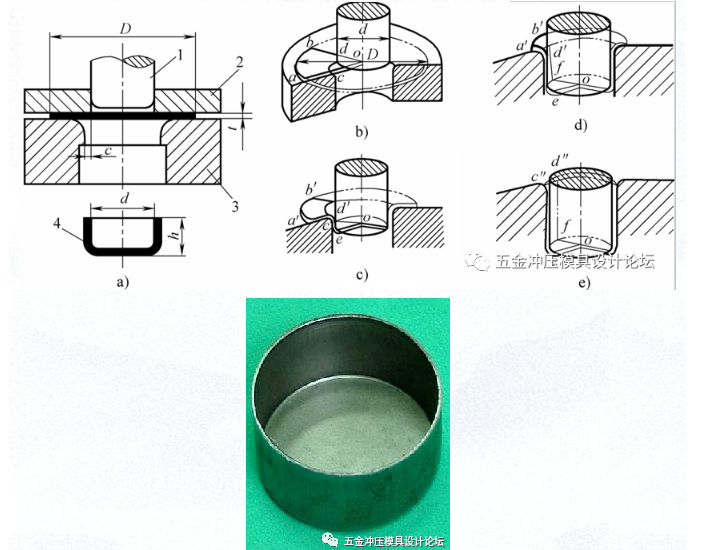

5.1.1  拉深变形过程及特点

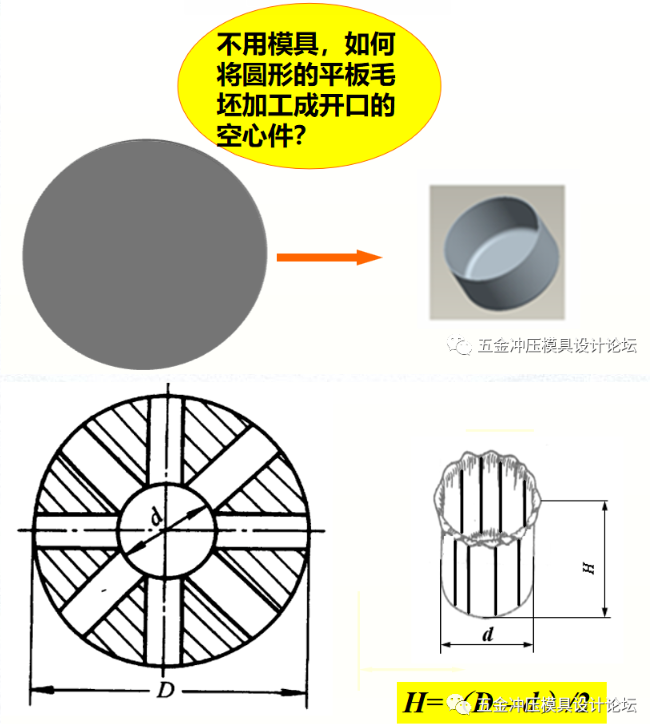

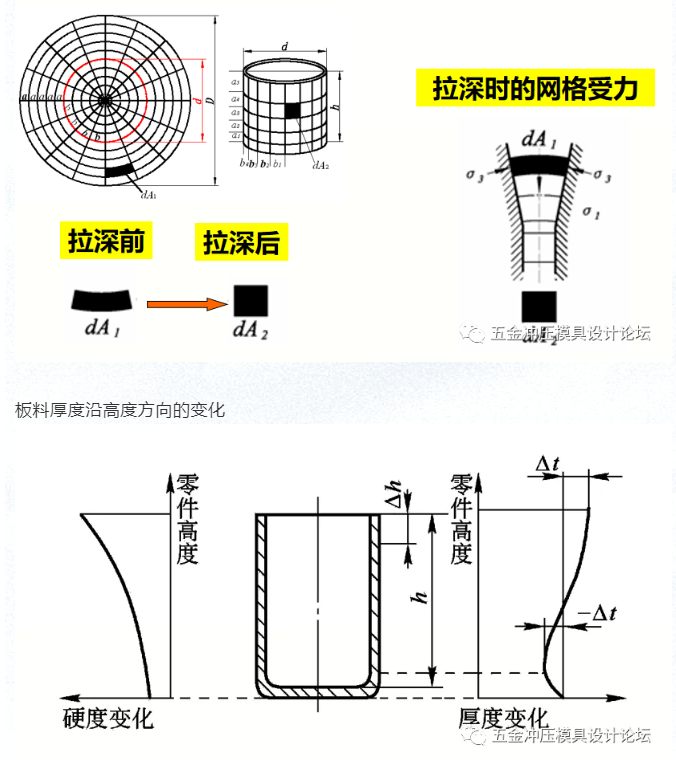

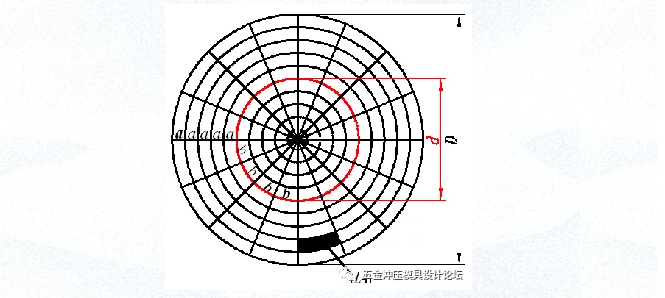

拉深是材料塑性流动的过程

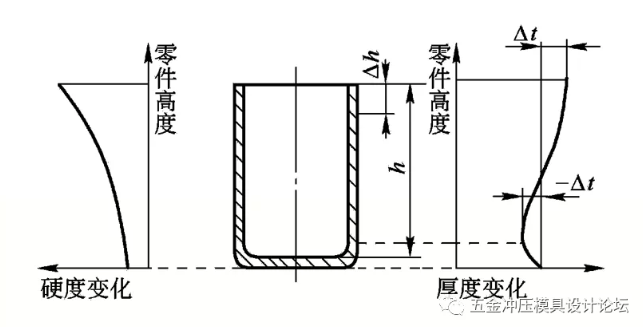

板料厚度沿高度方向的变化

拉深变形特点

 处于凸模底下的材料在拉深过程中变化很小，变形主要集中在处于凹模平面上的（D-d）圆环形部分，该处是拉深的主要变形区。

变形区的变形不均匀，该处金属在切向压应力和径向拉应力的共同作用下，沿切向被压缩，且愈到口部压缩的愈多；沿径向伸长，且愈到口部伸长的愈多。厚度沿高度方向各处不一样，在拉深件的口部厚度增加的最多。

5.1.2  拉深过程中坯料应力应变状态及分布

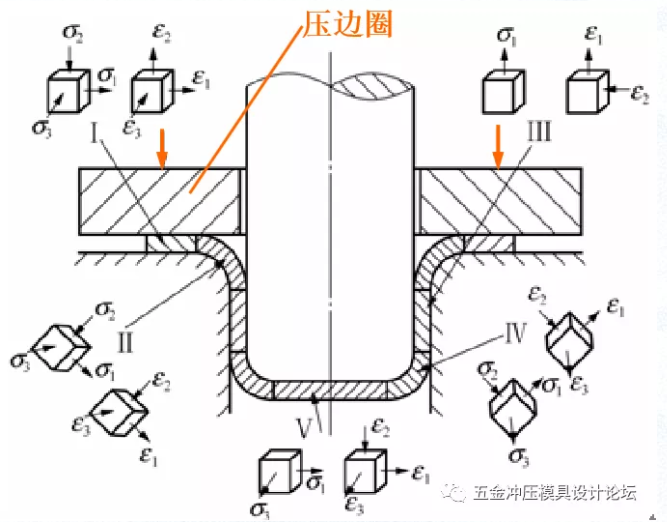

1．应力应变状态

以带压边圈的直壁圆筒形件的首次拉深为例。

下标1、2、3分别代表坯料径向、厚向、切向的应力和应变

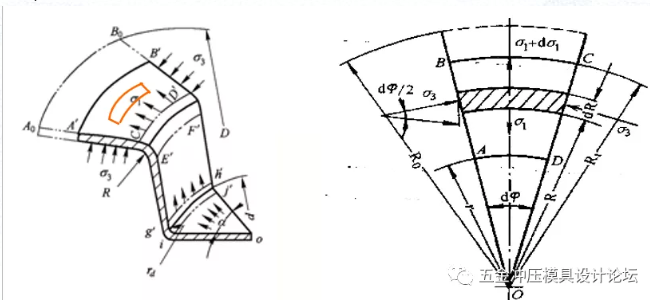

2．应力应变分布

1）忽略厚度方向的应力，不考虑加工硬化

    2）由塑性变形条件及受力平衡条件两个方程求解两个未知数

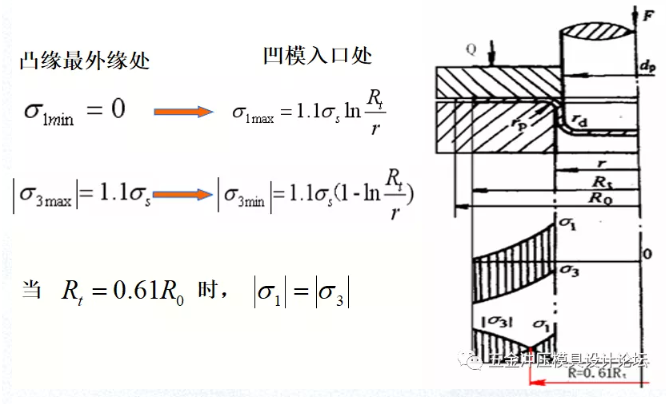

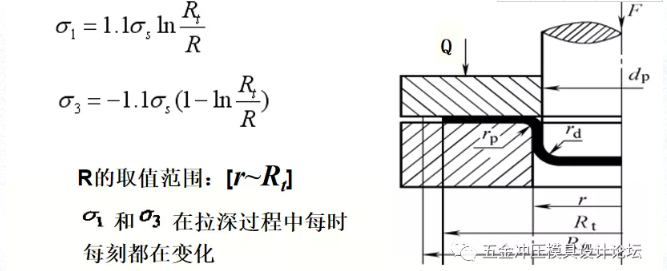

变形区应力大小

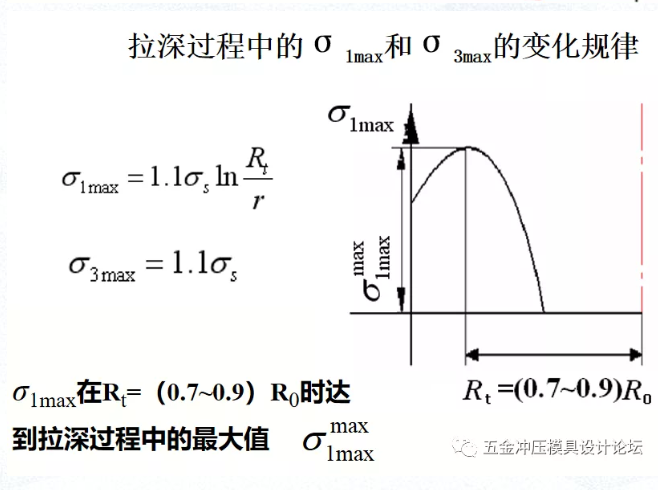

变形区应力σ1和σ3分布
