电梯中的楼层和上下箭头使用的就是点阵实现的，如何使用STM32来实现类似效果呢，请看上文哈，如果文章对你有所帮助，欢迎转发分享，谢谢大家。

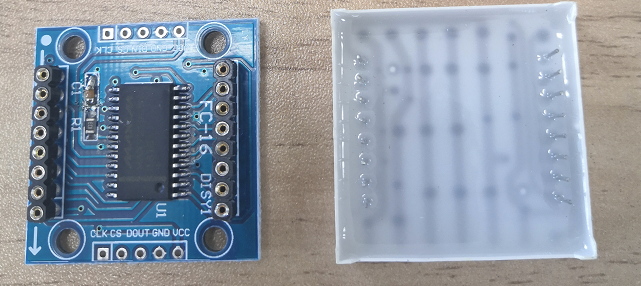

8*8 LED点阵模块
之前我们使用MAX7219仿真驱动了数码管，
手里恰好有一个MAX7219驱动的8*8 LED点阵模块，我们正好验证一下之前我们的驱动文件是否正确。
管脚顺序
上图为从正面观看，如图所示为共阴极点阵模块
共阴共阳一般区分方式：
①脚如果是公共正极，那就是共阳；
看丝印型号，我买的是1088AS，为共阴，1088BS即为共阳。

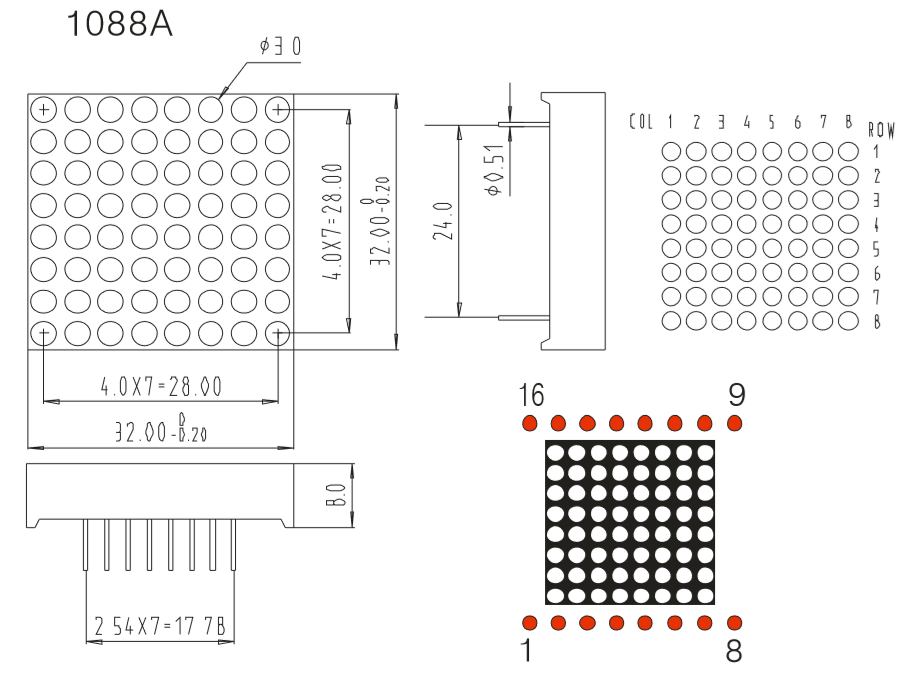

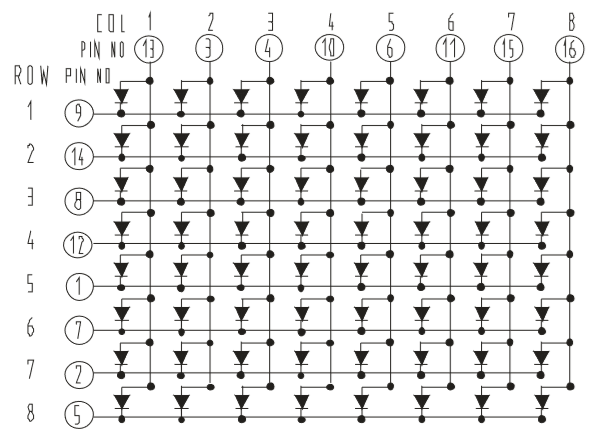

引脚排布

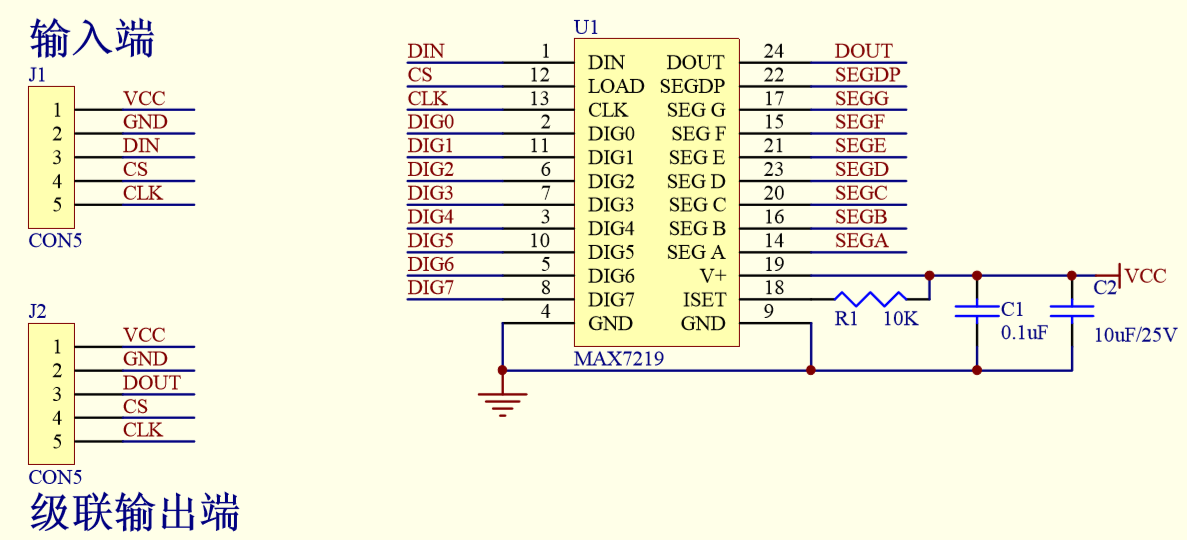

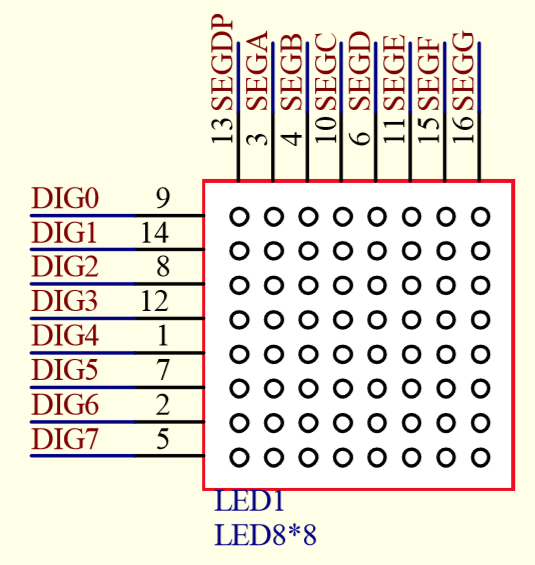

模块原理图
字模生成原理
点阵中每一行对应一个字节，8位，点亮的LED--红色，该位为1，灭的LED--黑色，该位为0。

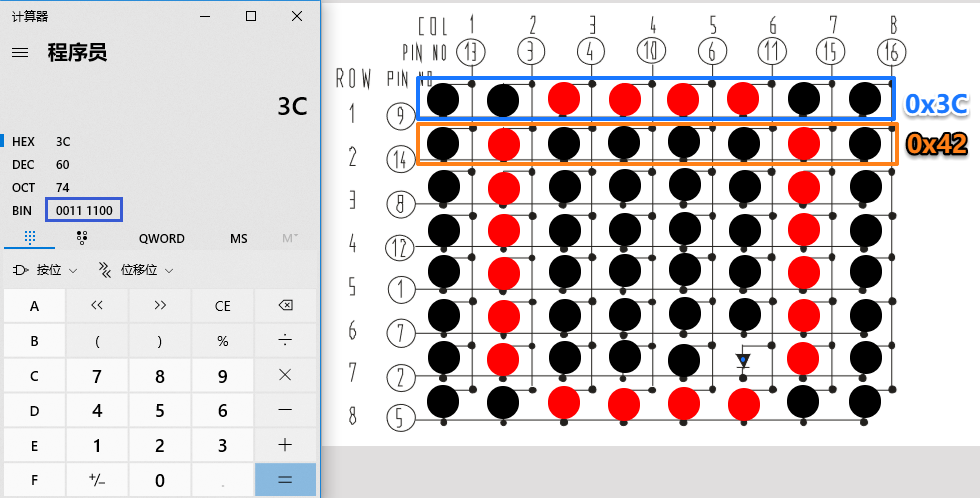

如果数字“0”在8*8的点阵中按下图所示点亮，那么第一行对应的字节就应该为：0b00111100,16进制即为0x3C。
同理，第二行对应的字节为0x42。
由上分析，数字0的显示编码如下： {0x3C,0x42,0x42,0x42,0x42,0x42,0x42,0x3C}

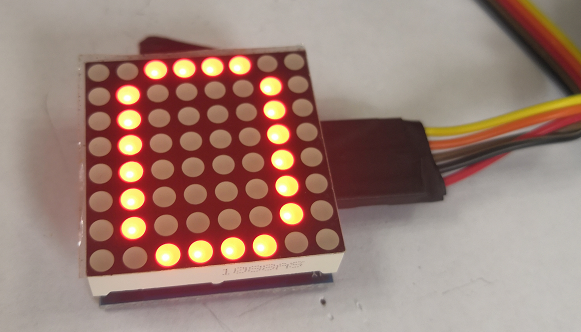

烧写程序，显示效果如下：

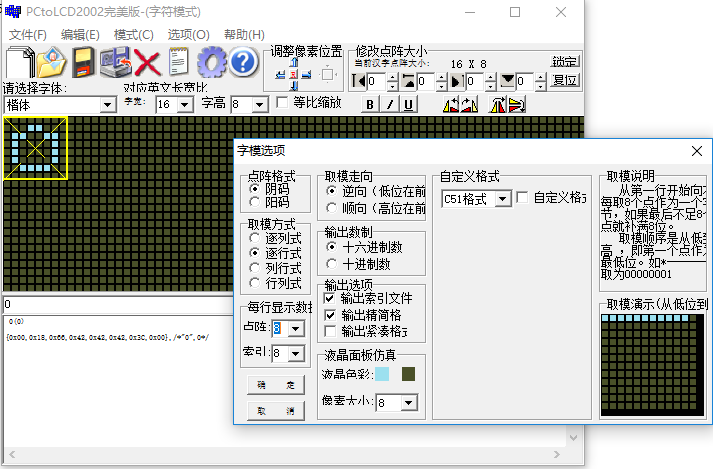

我们可以用之前在OLED上显示中文那个网文中使用的点阵生成软件：PCtoLCD2002自动生成点阵。
不过在8*8点阵上显示的字符很难看，这个软件在这里使用不太合适。
在电梯中使用的点阵是 5*7的点阵，我们使用下面的软件，手动点击生成对应字符的编码：
数字0对应的编码为：
使用上面的软件，设计待用字模如下：

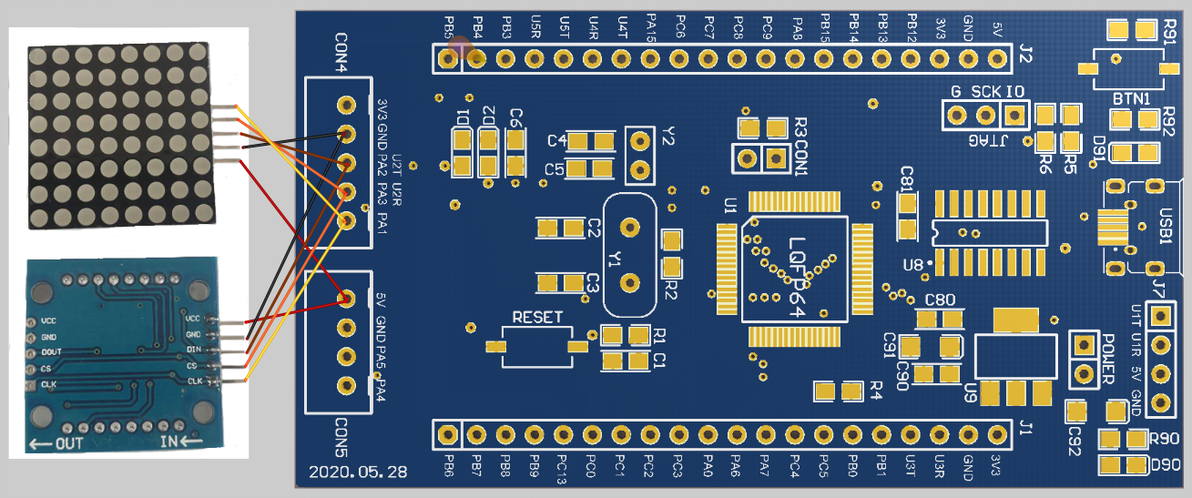

硬件接线
结果展示
实现代码
