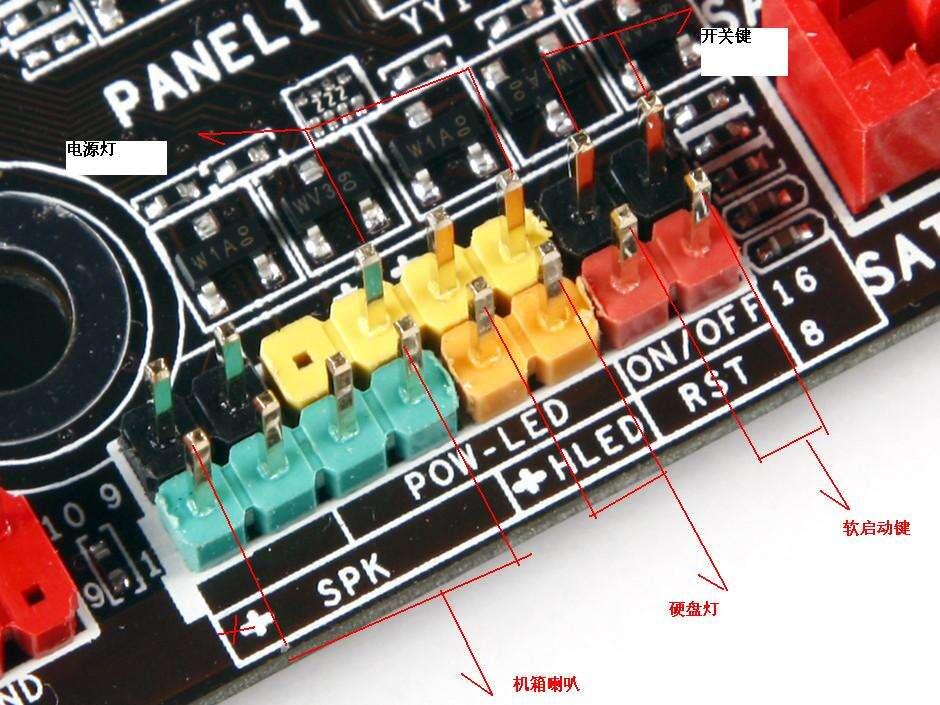

一般主板的针脚定义

戴尔台式机主板上的开机按键跳线和其他品牌的排序有些不同，

戴尔电脑的五针定义

网上售卖的开机卡相关视频及大神的个人主页我放在这里

@楚小愿​

开机卡操作演示​

开机卡T1 Pro硬件安装教程​

开机卡T1模块安装教程​

开机卡M1 Pro/T1 Pro APP配置教程​

开机卡M1模块安装教程​

开机卡M1/T1模块APP配置教程​

可以看出，这款产品上有四根跳线，

有两根接到了主板上，

实现远程开关机操作，

还有两根是和开机按键连接，

以保证电脑上的开机按键能够照常使用。

开机卡上其中两根线插到红色区域

在戴尔的五针机器上，我们可以把开机卡插在上图红色标记内的两个针脚上，

即可实现远程开关机，

但是，

如果另外三个针脚没有连接，

bios会检测到开机状态灯无法正常工作，

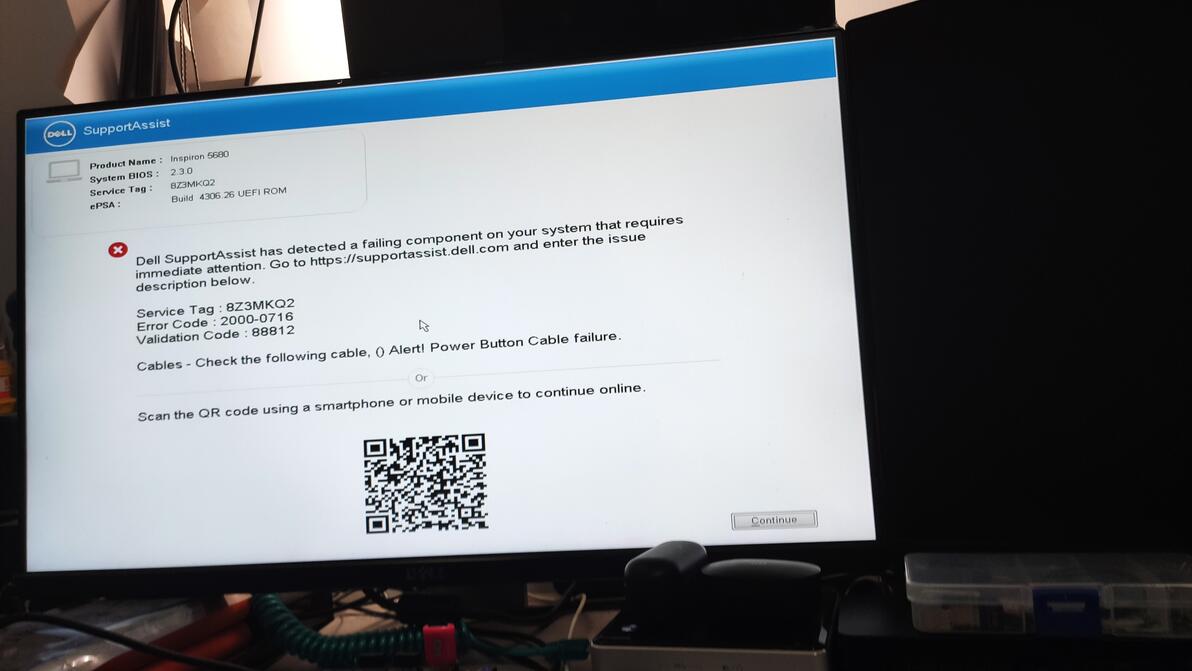

每次开机都会报错，就像这样

每次开机都会报错，就像这样

出现这个错误的原因，

就是没有把开机状态灯连到主板上。

解决的方法就是把主板上绿色标记的另外三个针脚，

用杜邦线连接到开机键排线上的对应位置，

这样开机就正常了。

拼多多上3四块钱就能买到包邮的40根20CM的杜邦线。

记得要购买【公对母】类型的杜邦线。
