今天讲投掷武器中最后一款：M67手榴弹

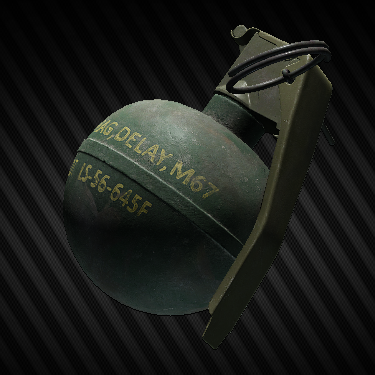

M67手榴弹
“M67手榴弹设计用于杀伤人员。”
数据：
类型：破片手榴弹
重量：0.39公斤
占格：1x1
爆炸延迟：5秒
投掷力量：115
爆炸半径：3-9米
很好的雷，范围大破片多而且价格还可以，可以用Zippo打火机跟美商换。
这款雷的原型是美军的M67破片手榴弹。

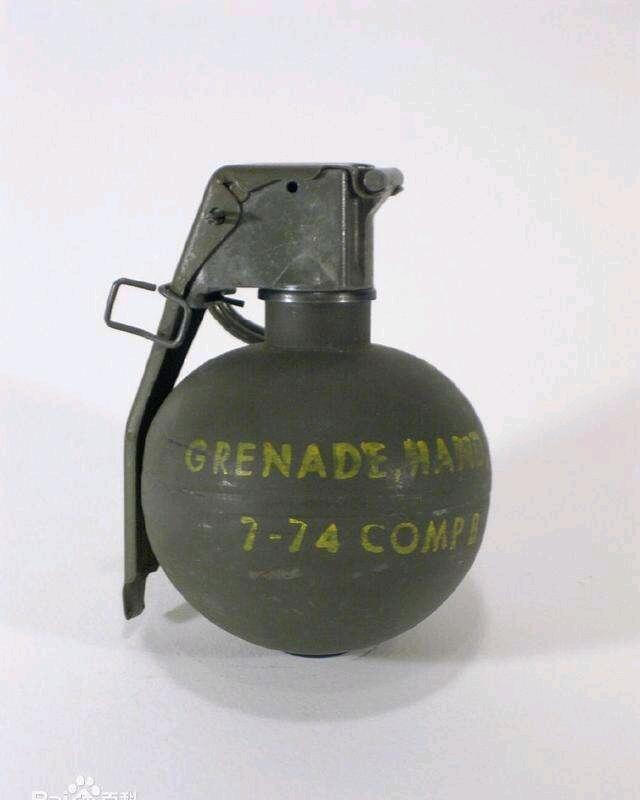

M67破片手榴弹
大概齐讲一讲这款M67破片手榴弹：
M67破片手榴弹是美军1968年设计用来代替越战时期就在用的M26手榴弹。

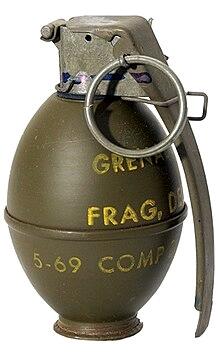

M26手榴弹
M26手榴弹是一款美军于1950年生产的破片手榴弹，其设计外形优美，内置刻槽钢丝预制破片设计在当时也算比较先进，大小合适重量适中深受美军喜爱，但最大问题是其雷管设计不成功，有相当大的哑火现象，后期改进型的M26A2也没完全改进这个问题。

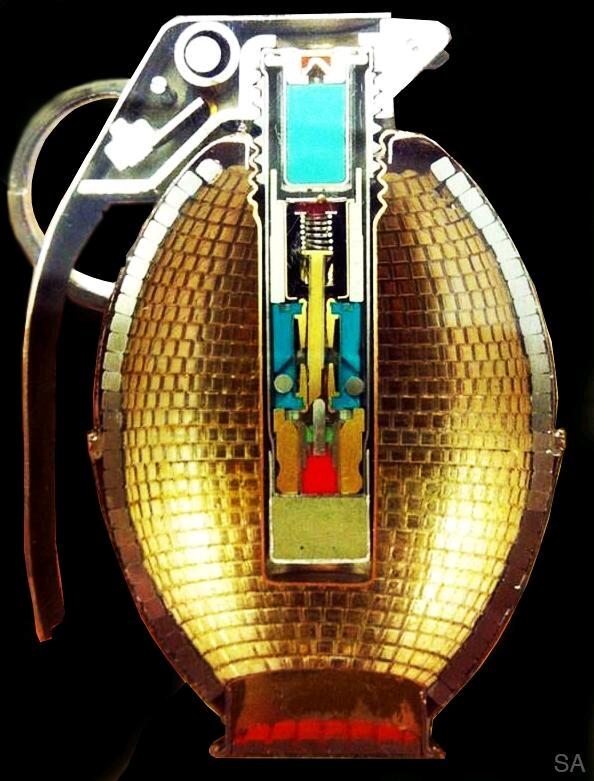

剖面图，可以看到内置破片
因为M26的问题，美军于1950年开始研发新型号，在1968年开发出了M67手榴弹。

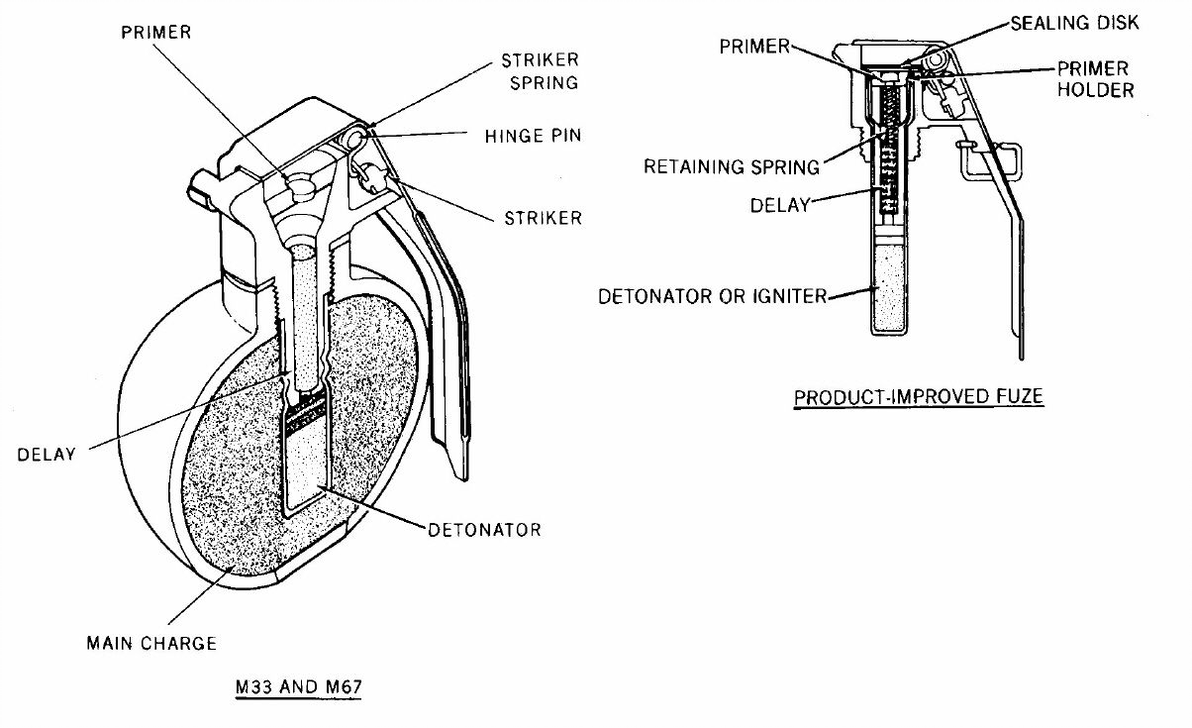

M67手榴弹剖面图
M67的外形设计一反M26柠檬型的设计，将弹体结构改为苹果型，其设计增大了弹片的分布区，使弹片杀伤范围更加均匀，其壳体由两片内置预制破片刻槽的钢板上下咬合而成，内部填充180克B炸药，由于弹体外形像个苹果，也被叫做苹果手榴弹。

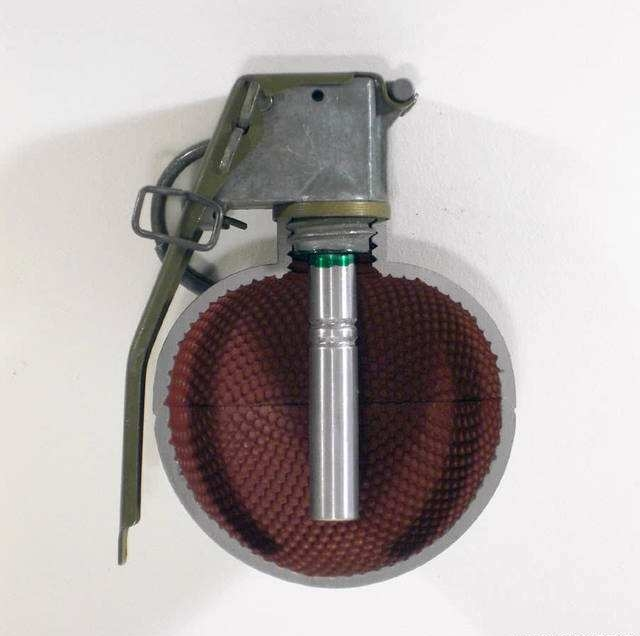

M67实物剖面图，可以看到预制破片槽
M67手榴弹的引信最为常见的M213延时引信，它是最为经典的翻板击发引信案例，其结构如图：

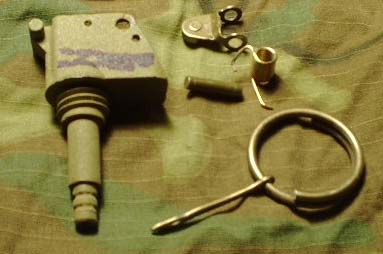

M213延时引信拆解图
就着这个机会来讲一讲M213引信的原理：
M213引信这种翻板击发型引信的原理为通过握片来阻挡引信体内部由弹簧驱动的一个击锤，而握片由拉环锁定在引信体上，通常会附加一个钢丝安全锁作为二重保险。
可以看到引信体上的钢丝安全锁
当引信处于安全模式时，握片阻止击锤打击火帽，拉环固定握片避免因击锤簧飞出。

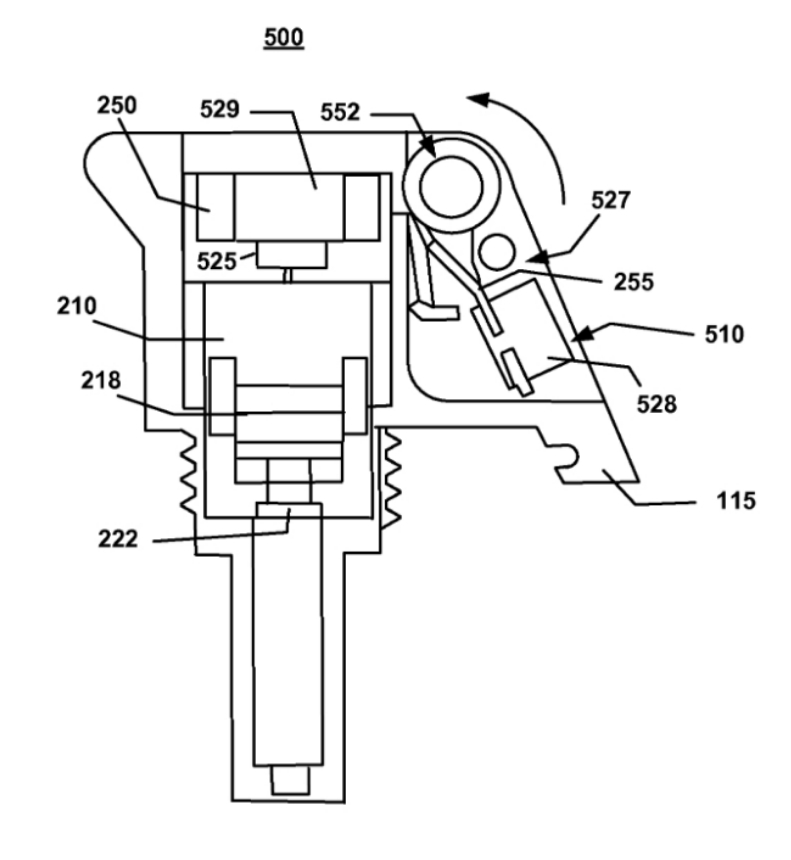

示意图，击锤向箭头指示方向做圆周运动
当拉环拉出，手雷脱手时，击锤通过击锤簧的力来击飞握片并围绕击锤轴做圆周运动直至击中引信体中心位置的火帽，从而击发延期药直至引爆雷管。
动作示意图
这里放一下侧视图和俯视图，可以看到击锤外形与击锤簧位置。

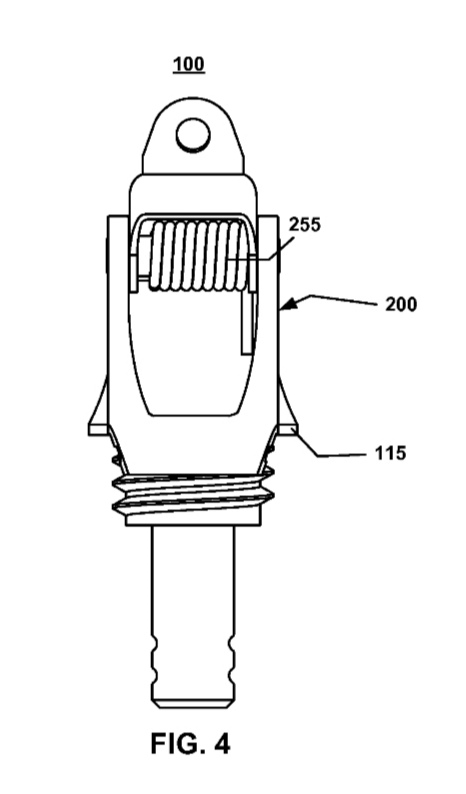

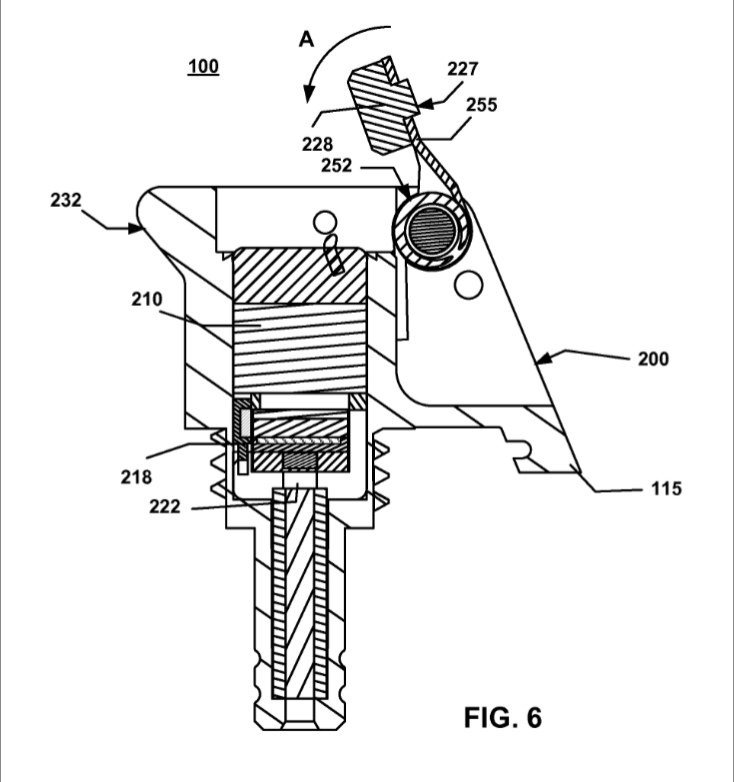

侧视图，可以看到击锤外形和击锤簧相对位置

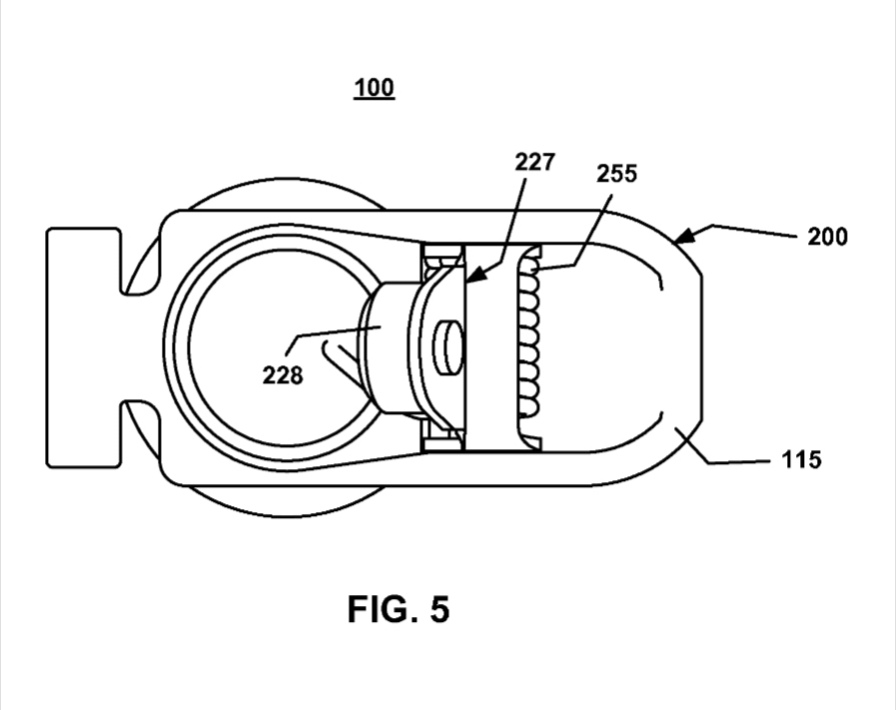

俯视图，图中写有数字228的位置为火帽位，击锤将撞击那里。
俯视图
这个结构是一种十分经典的手榴弹引信结构，被世界各国广泛应用。
接下来谈谈包装，M67为纸筒密封包装，不是电影里常见的随意摆放在手撕棉箱子里。
M67的纸筒包装，上面写着引信编号M213

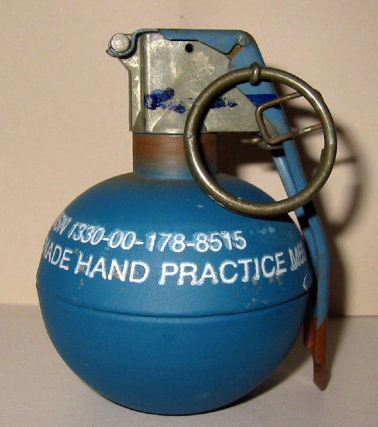

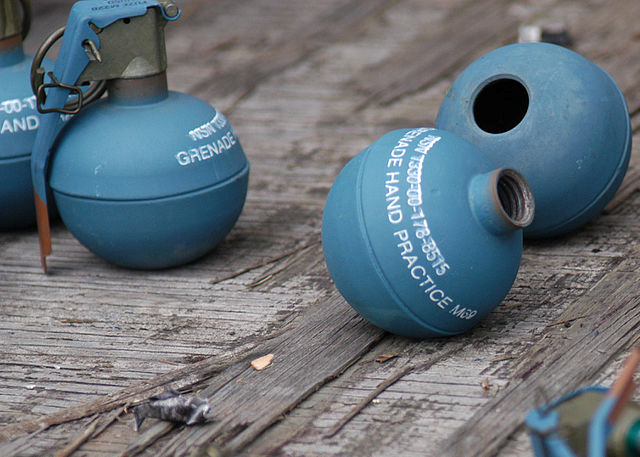

M67训练雷，弹体为蓝色，其型号为M69。
M69底部同RGD-5训练弹一样开有大孔，可安装训练引信，使用完毕可以复装。
M69训练弹

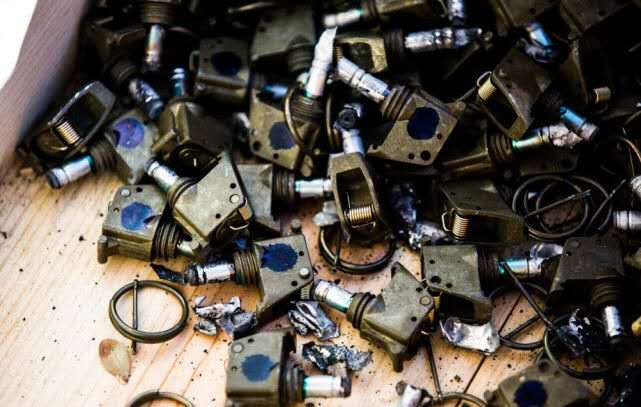

放一些使用过的训练引信，可以看到引信顶端的雷管已经引爆。
使用过的训练引信
M67定义为破片手榴弹，其破片设计合理，尺寸合适，安全距离也还好。

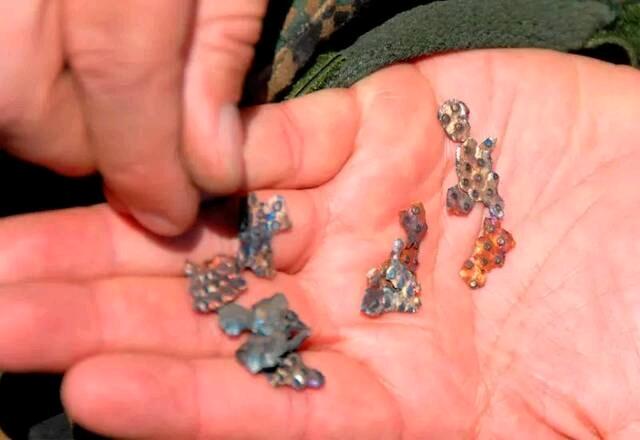

正常情况的破片
不过像这种脸黑的情况也不少见。
额....
整体来说，M67还是一款很出名的手榴弹，在诸多电影游戏中均有露面。
数据：
重量：400克
长度：90mm
直径：64mm
装药量：180克B炸药
引信：M213，M68等
杀伤半径：15至20米左右
