我的目标是让每个人都可以自由DIY自己心目中最合适自己的机箱。‎|•'-&#​39;•)و✧

工欲善其事必先利其器，主板孔位图作为最基础的，不可更改的固定设计，是设计机箱时不可避免的。在后续的更新，会分享出其他零件的参数，所有数据都是从各大官网用户手册中提取的。

首先是ITX主板的孔位图，在使用CAD画图时，推荐使用英制模板。

注意中括号中的数值单位是毫米，

下面的数值单位是英尺。

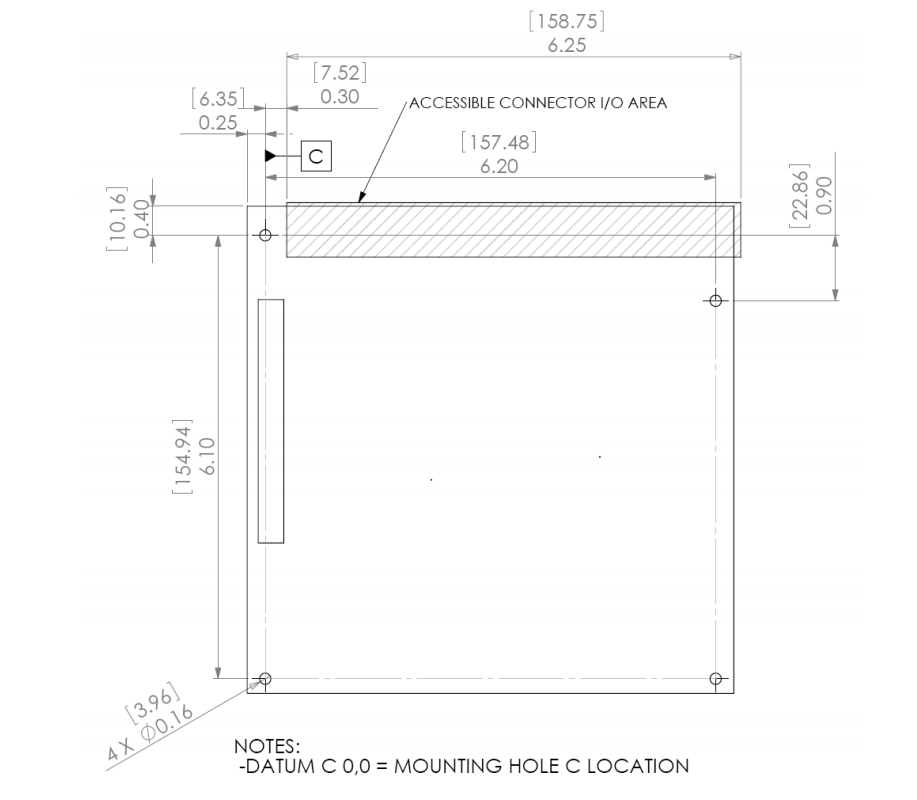

ITX

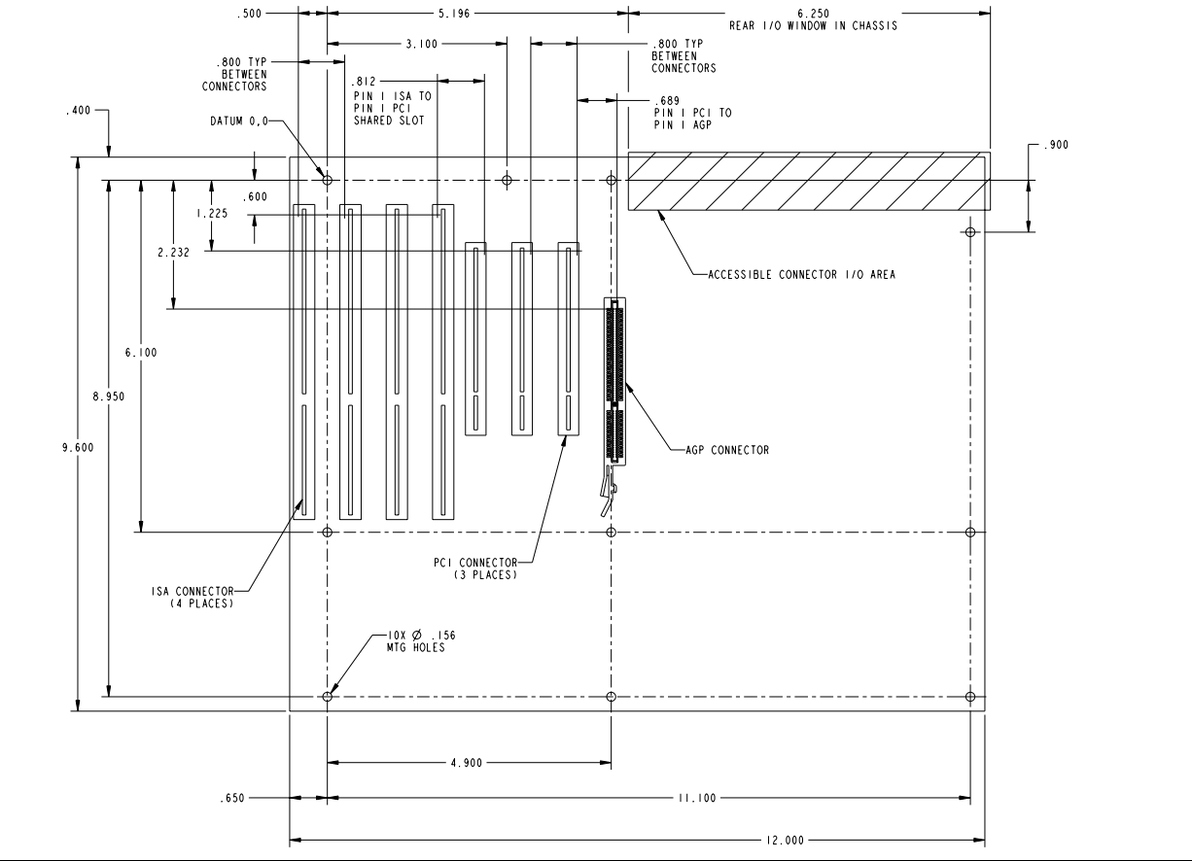

接下来是普通ATX 孔位图。

EATX

这里附带一个小福利--孔位图DWG文件。推荐使用CAD2020打开（我是用2020画的）
