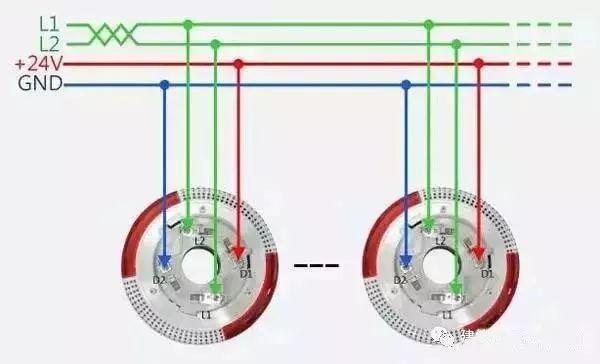

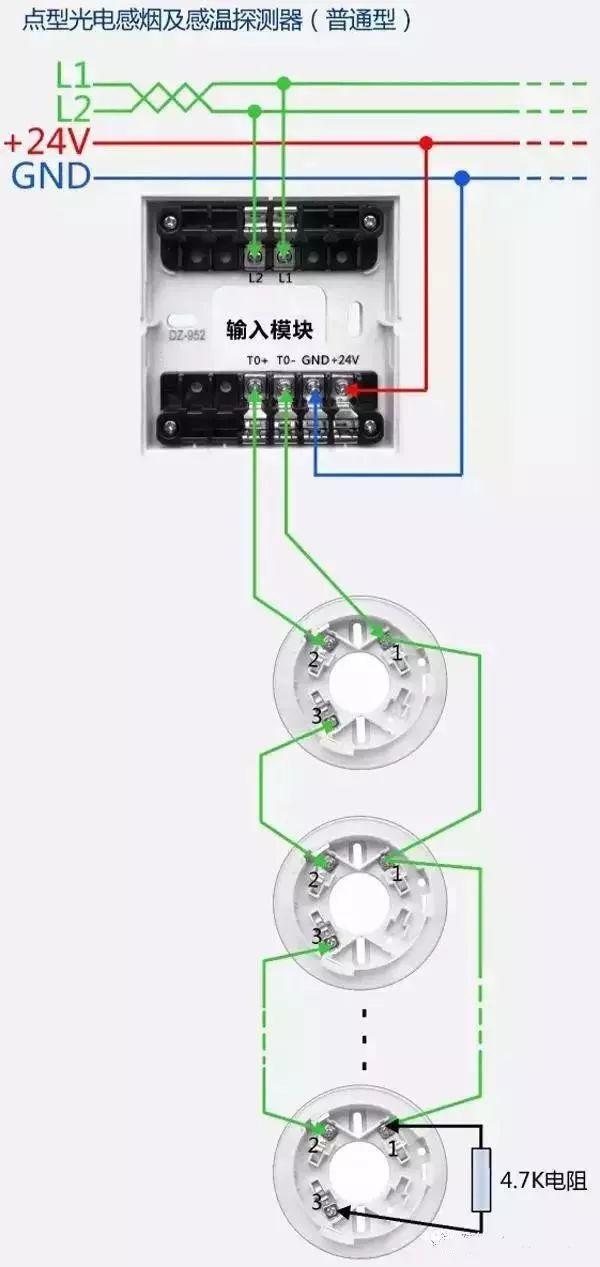

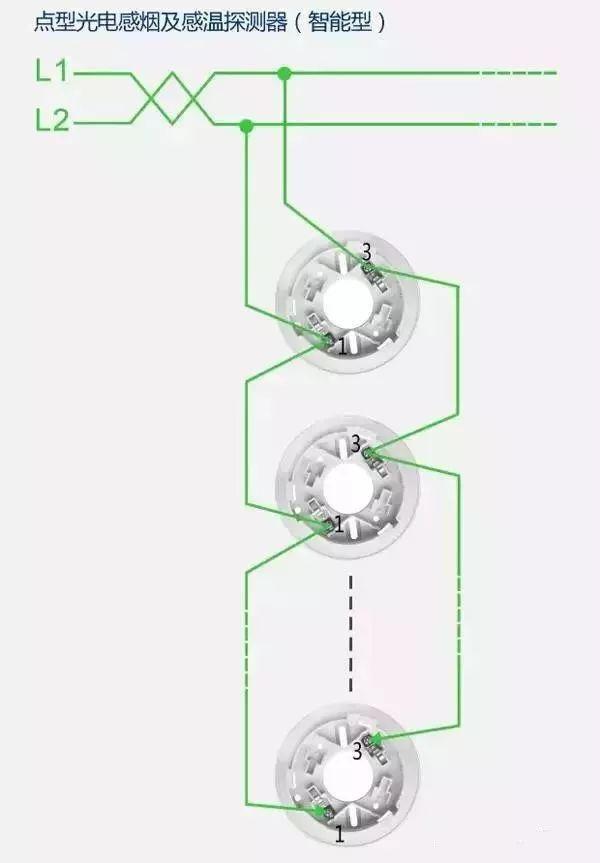

一、探测器类接线图

二、报警按钮类接线图

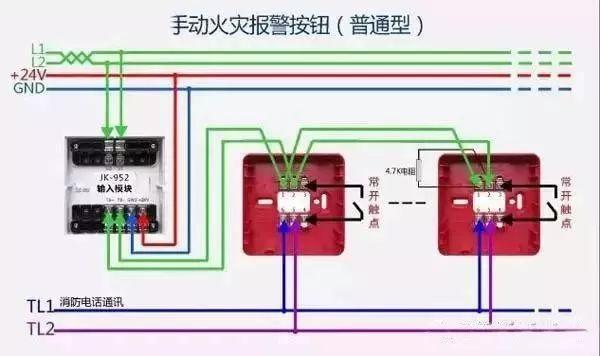

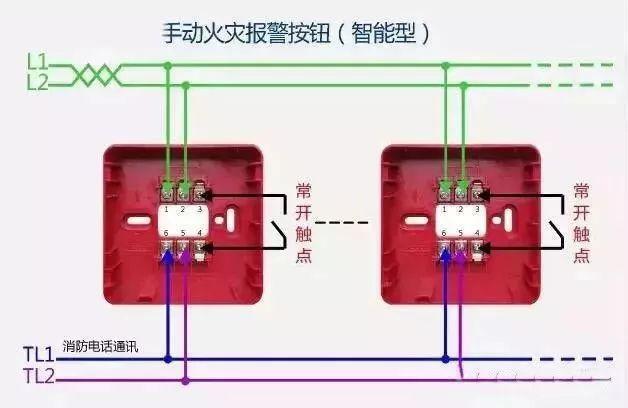

手动火灾报警按钮

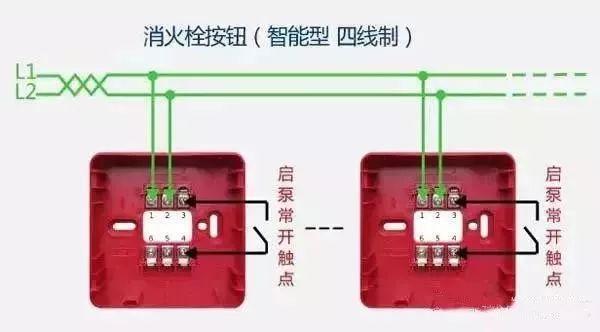

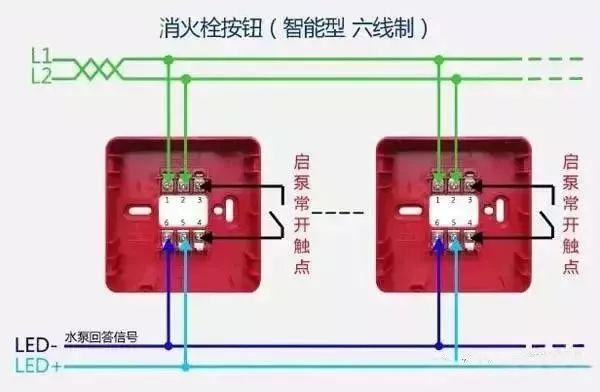

消火栓按钮

三、声光警报器类接线图

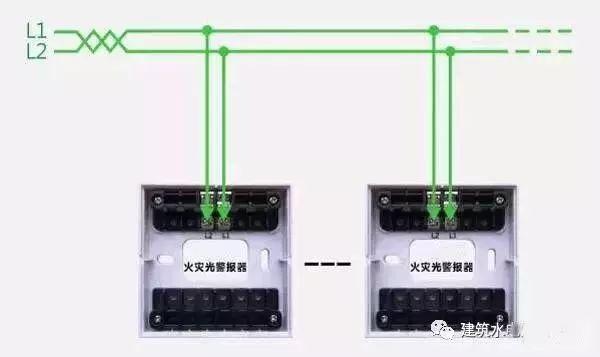

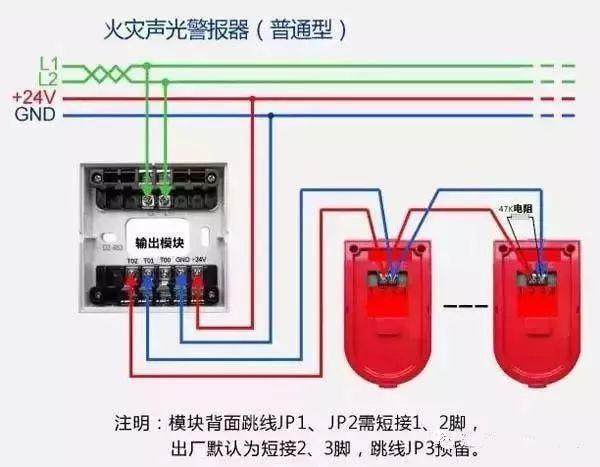

火灾报警器

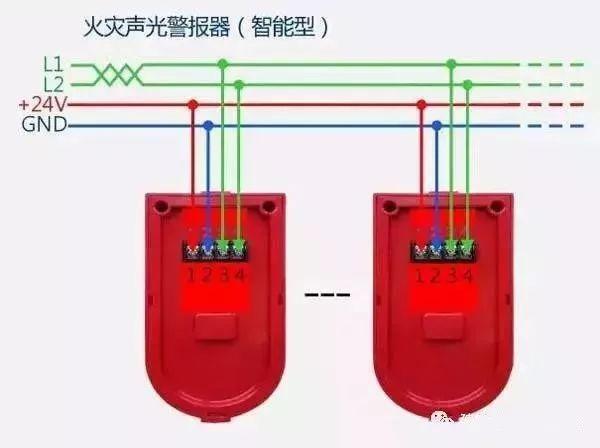

火灾报警器（智能型）

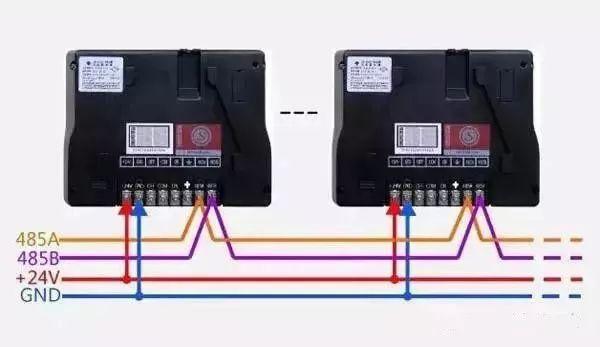

四、火灾显示盘类接线图

五、现场模块类接线

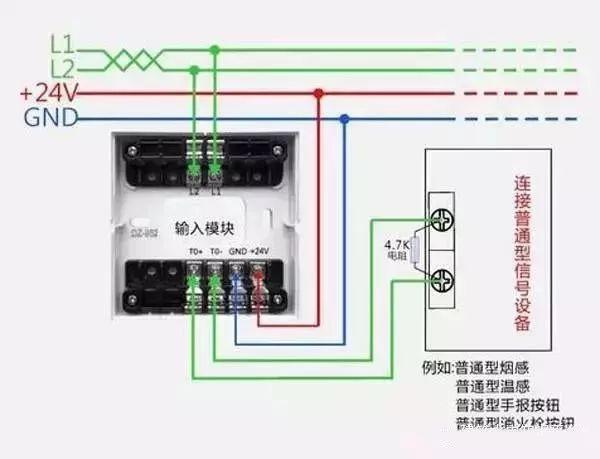

1、输入模块

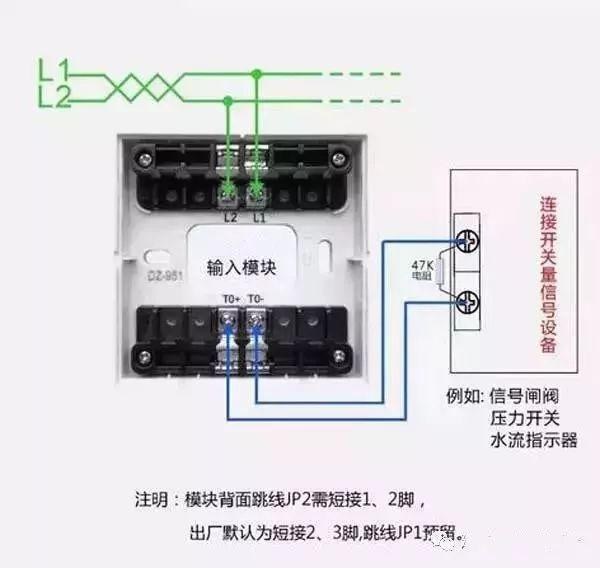

2、输入模块

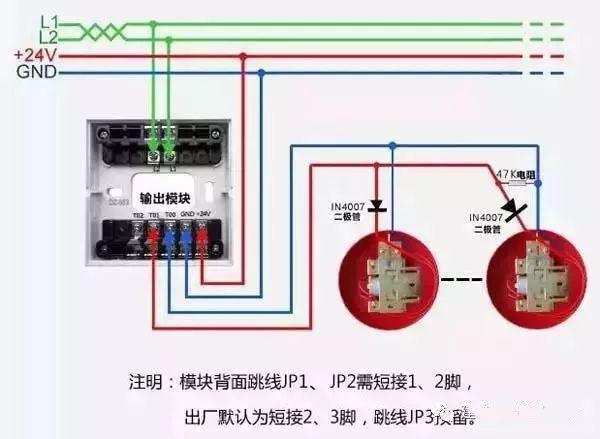

3、输出模块

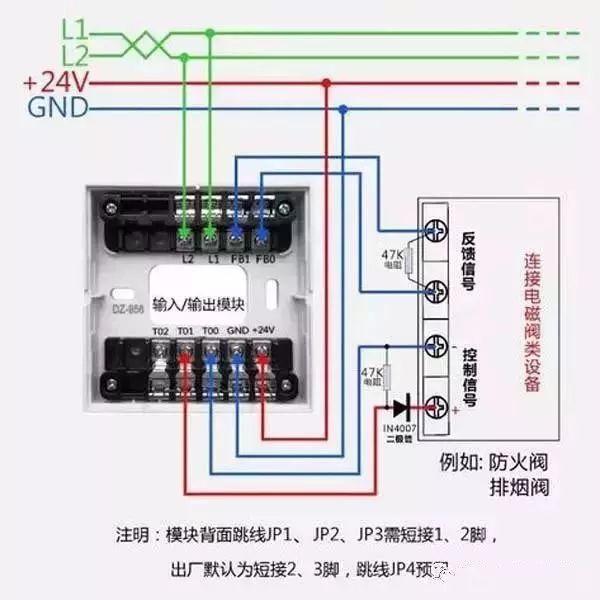

4、输入/出模块（电磁阀类）

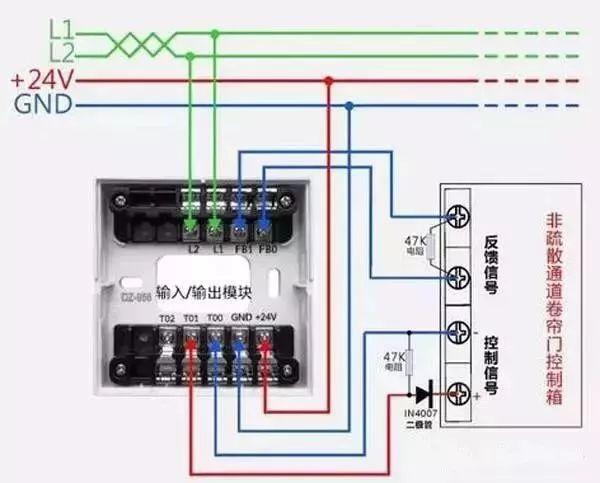

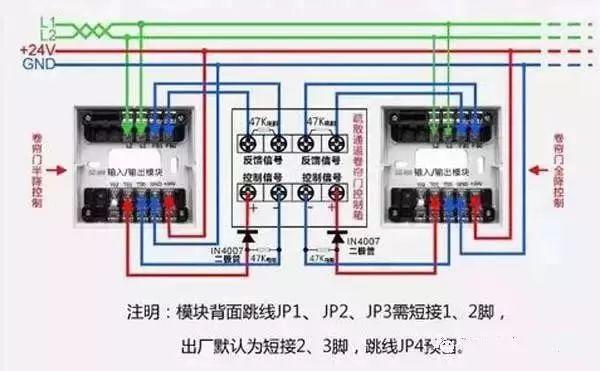

输入/出模块（卷门类）

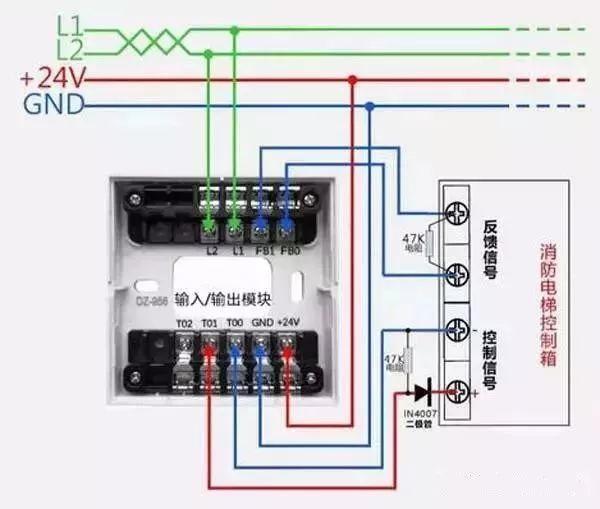

输入/出模块（消防电梯）

输入/出模块（切非消防电）

5、短路隔离器

6、多线联动控制单元（风机水泵设备多线控制）

自动报警系统连接示意图

消防联动设备无源启动的接法

消防联动设备有源启动接法

多线控制泵或风机的无源启动接法

多线控制泵或风机的220V交流启动接法

多线控制泵或风机的DC24V启动接法

中继模块接防爆烟感接法

中继模块接线型光束烟感接法

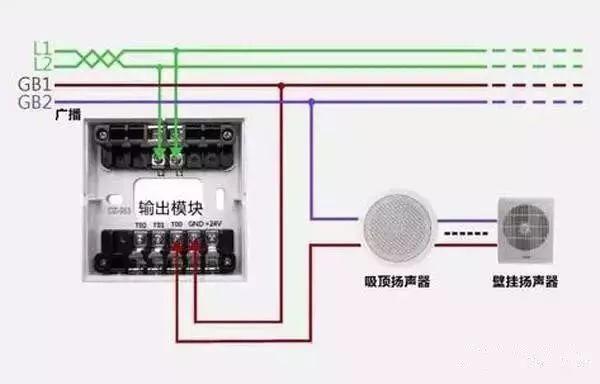

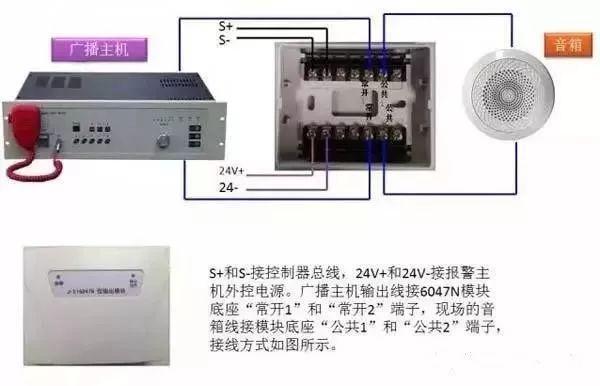

广播模块接线

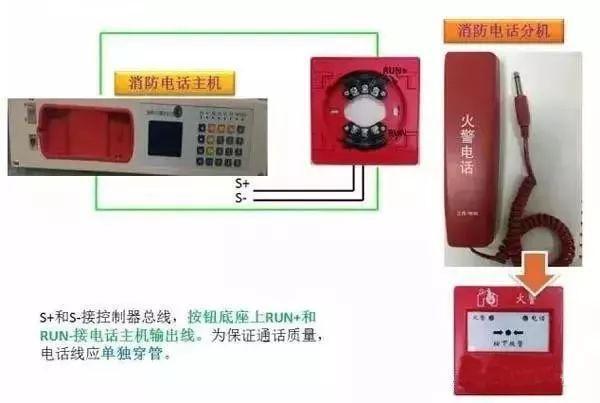

手动报警按钮接线
