以下教程部分以模友所发教程为基础。为什么要出这个教程？之前我照群里的方法改造了的，从10点折腾到晚上1点也没有能刷成功，能装驱动，软件显示能连接，但是不能刷。失败经历但愿想进行改装的朋友不再走弯路，按照完整的原理图进行改装后成功将另一块开发板刷入程序，前后耗时不到半小时。

一、材料准备：

电阻： 100欧5个，10K   1个

导线若干

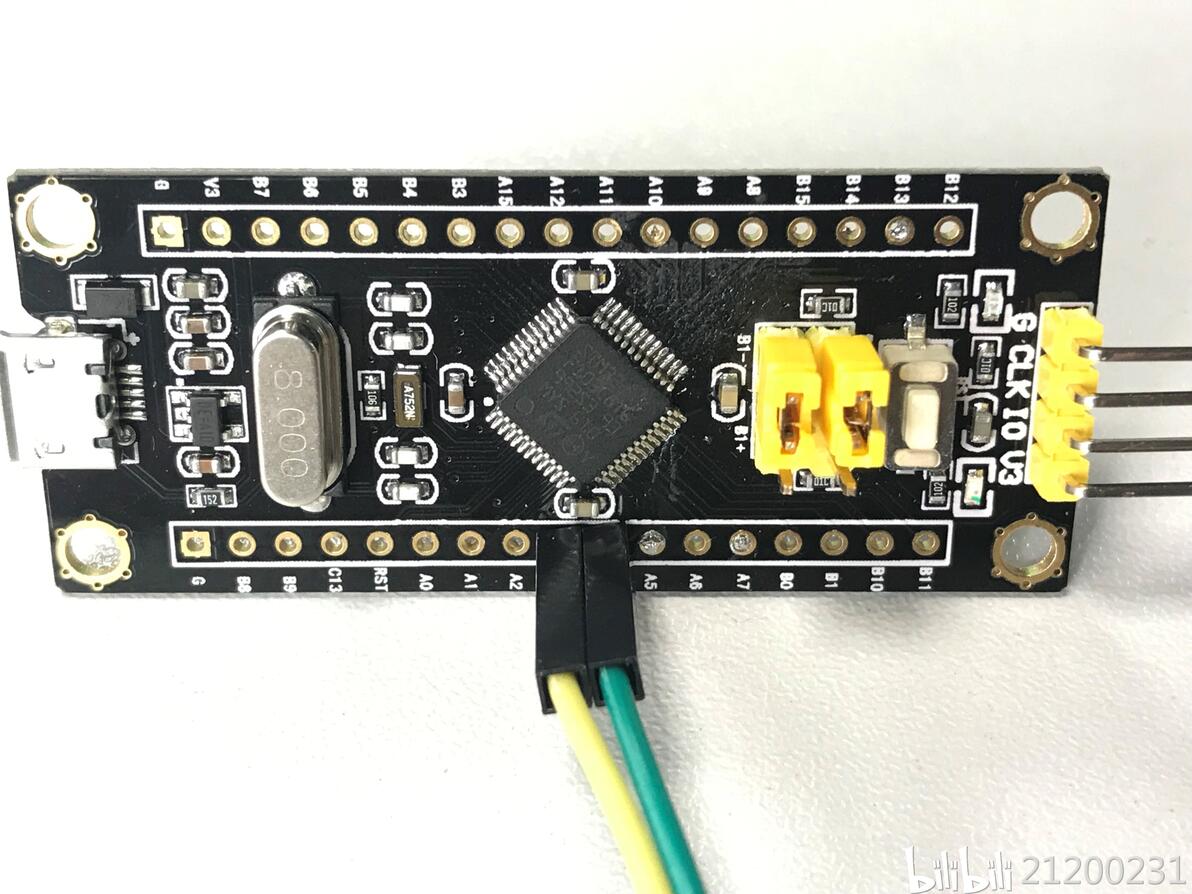

Stm32f103C8开发板一个（最好用兼容arduino的版本，PB12直接LED）

PB12直接LED

还需要USB转串口小板或者stlink任意一个。

二、硬件连接：

废话不多说，直接上图吧。

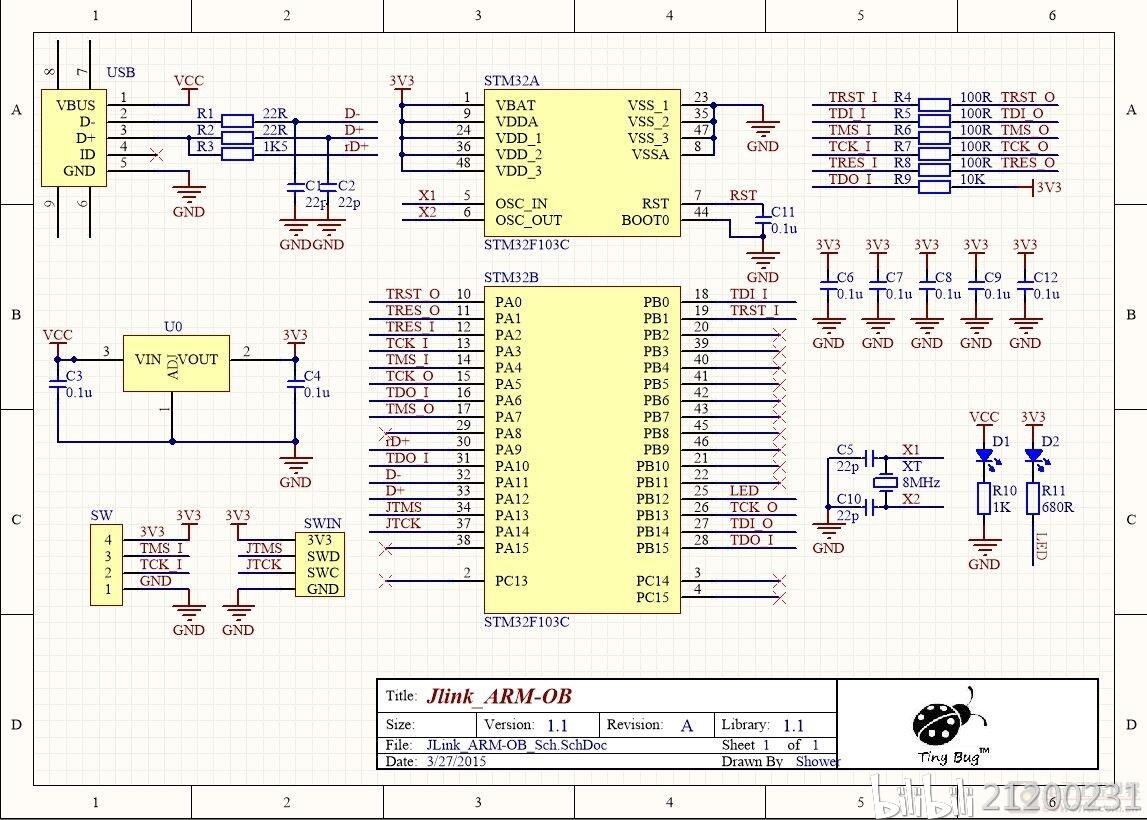

原理图

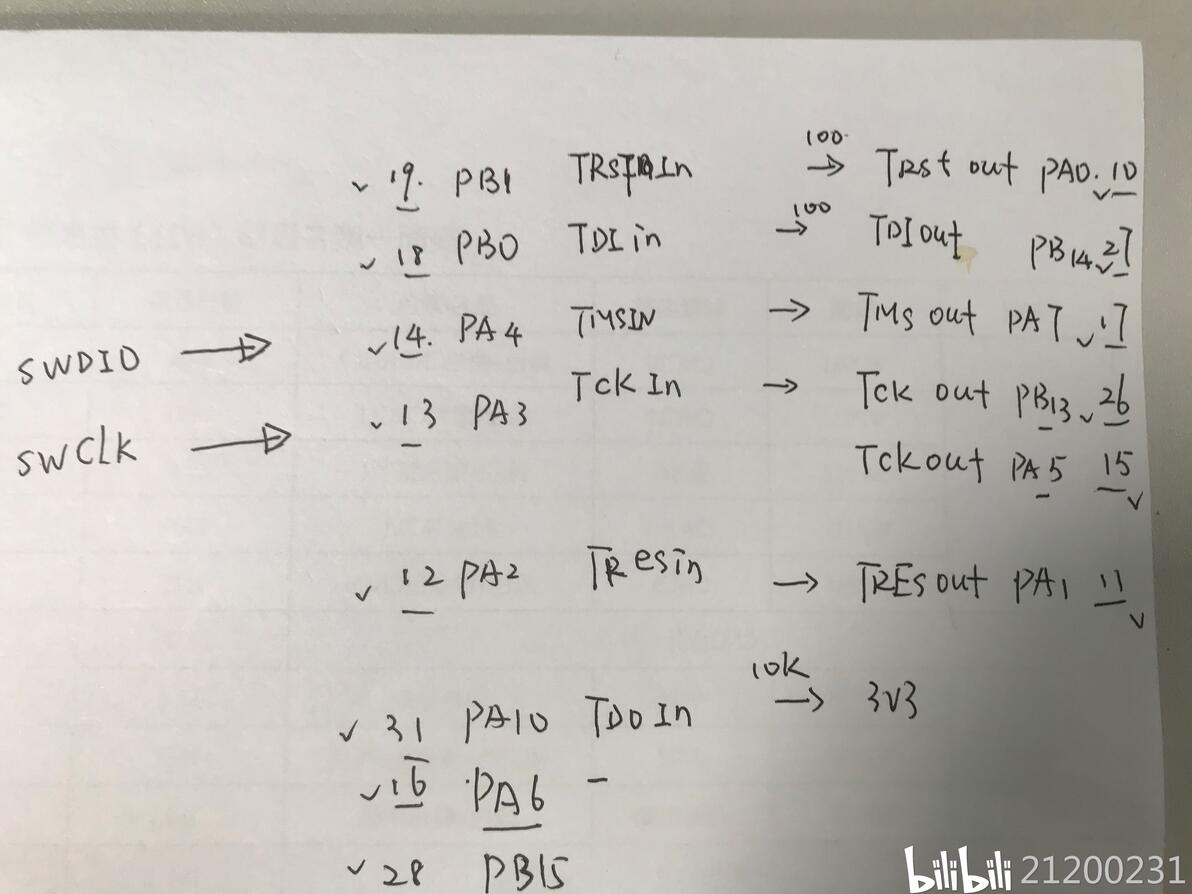

整理连线方法

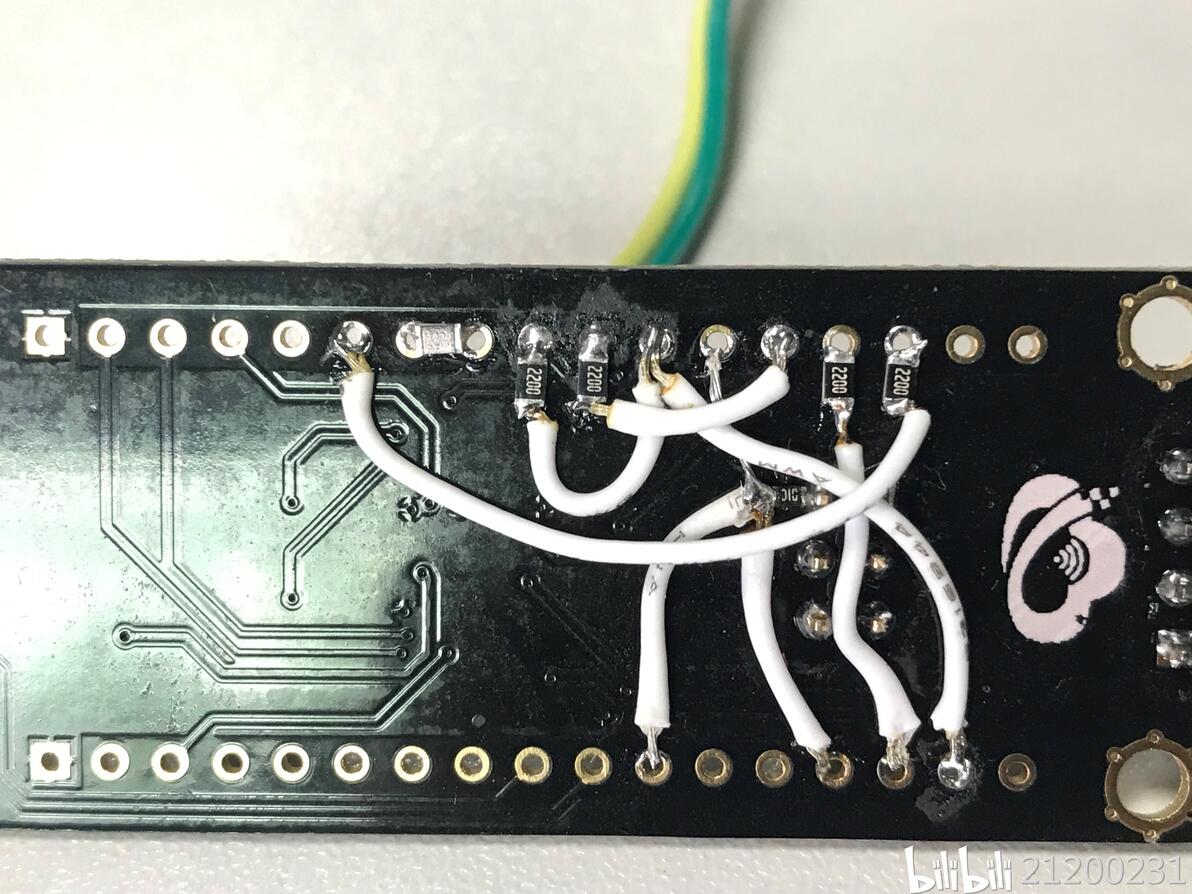

实物焊接图（没找到100欧电阻用的220欧的，一样能用）

三、烧写jlink固件

固件下载：https://share.weiyun.com/V4TuTd1Z

固件是一个名为：ob-stm32.hex的文件（149KB）

USB转TTl工具刷Jlink：(mcuisp已经提供)

https://wenku.baidu.com/view/828af71c14791711cc7917a7.html

stlink烧写固件：

https://www.cnblogs.com/xingboy/p/9646759.html

烧写固件时需要将boot0/boot1与3.3V短接，烧写完成后重启（记得改boot跳线）PB12的LED就亮了。

固件下载完成后需要安装segger软件，安装该软件过程中会同时安装jlink驱动，建议不要安装过高版本。完成后打开设备管理器可以查看到jlink。

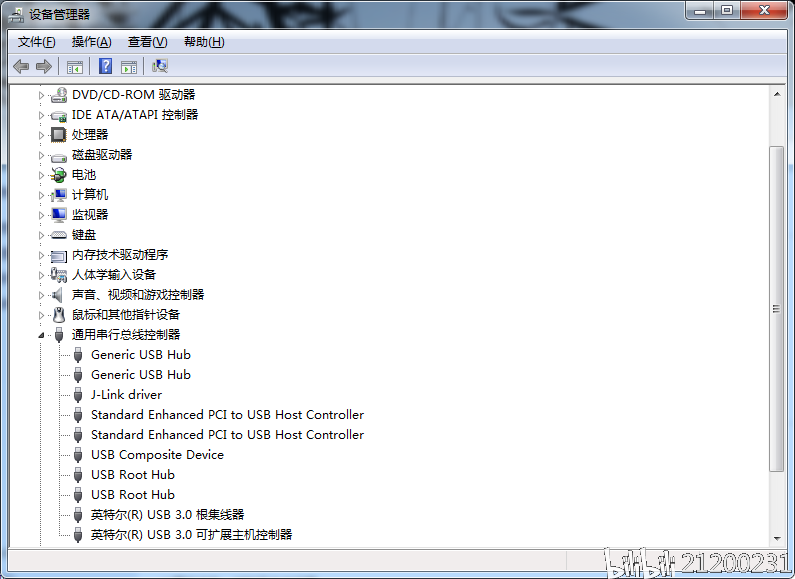

在设备管理器中可以查看到jlink

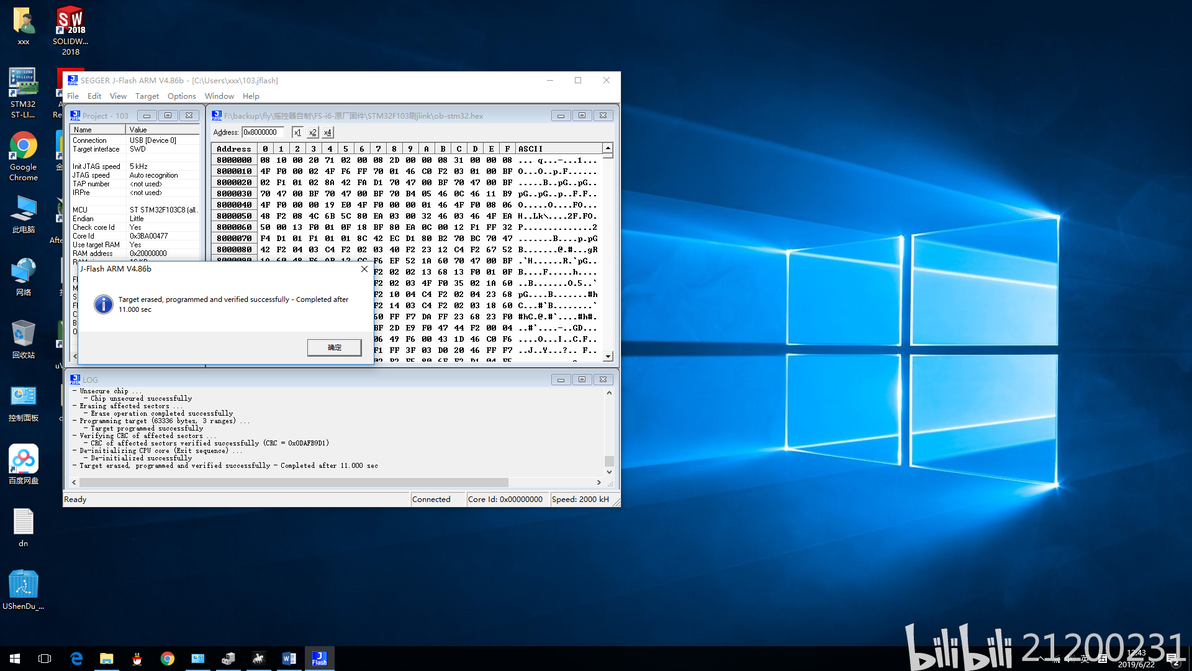

成功刷好程序

至此，开发板就算是改完了，希望后续diy的朋友们天天有着好心情。🤭
