文章内容偏向HAL库的移植和使用，以个人观点及了解为主，若与事实不符，则以www.st.com、www.stmcu.org.cn等平台为准。

        历程代码：https://gitee.com/cai_xl/MyWayToLearnSTM32H7

        因为在HAL库中DMAMUX这个外设已经被封装在DMA组件中，用户程序一般不会直接使用DMAMUX，所以这篇文章并不会讲解得特别详细。

        DMAMUX在参考手册第16章。

        DMAMUX是DMA request MUltipleXer的简写，意为DMA请求多路选择器。在DMA体系中的主要作用是将外设发出的DMA请求传递给对应的DMA通道或DMA数据流。

        16.1节的信息比较少，所以略过。

        在16.2节，手册简要介绍了DMAMUX的配置。

参考手册16.2节

        这一节的内容比较繁琐，就目前而言，大部分内容都不需要关心。在这里只要关注最后一个黑点点的前两条就好：每个DMAMUX通道可以输入最多107个外设发送的请求，并产生一个输出，即多路信号选择。

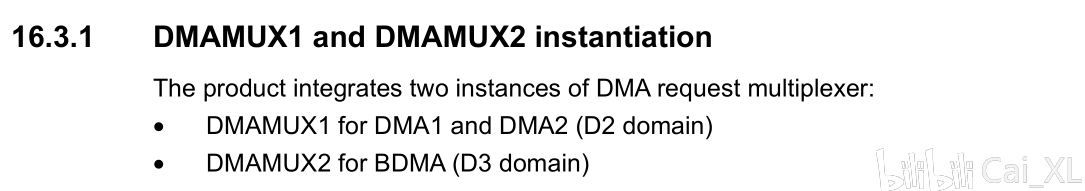

        16.3.1小节，DMAMUX外设实例。

参考手册16.3.1小节部分内容

        可以知道，STM32H743单片机有两个DMAMUX，其中DMAMUX1用于D2电源域下的DMA1和DMA2，DMAMUX2用于D3电源域下的BDMA。

        16.3.2和16.3.3小节是对16.3.1小节的扩充，列出了两个DMAMUX的所有请求源(表格略过)。DMAMUX1共16个通道，0-7号通道用于DMA1，8-15号通道用于DMA2；DMAMUX2有8个通道，全部用于BDMA。

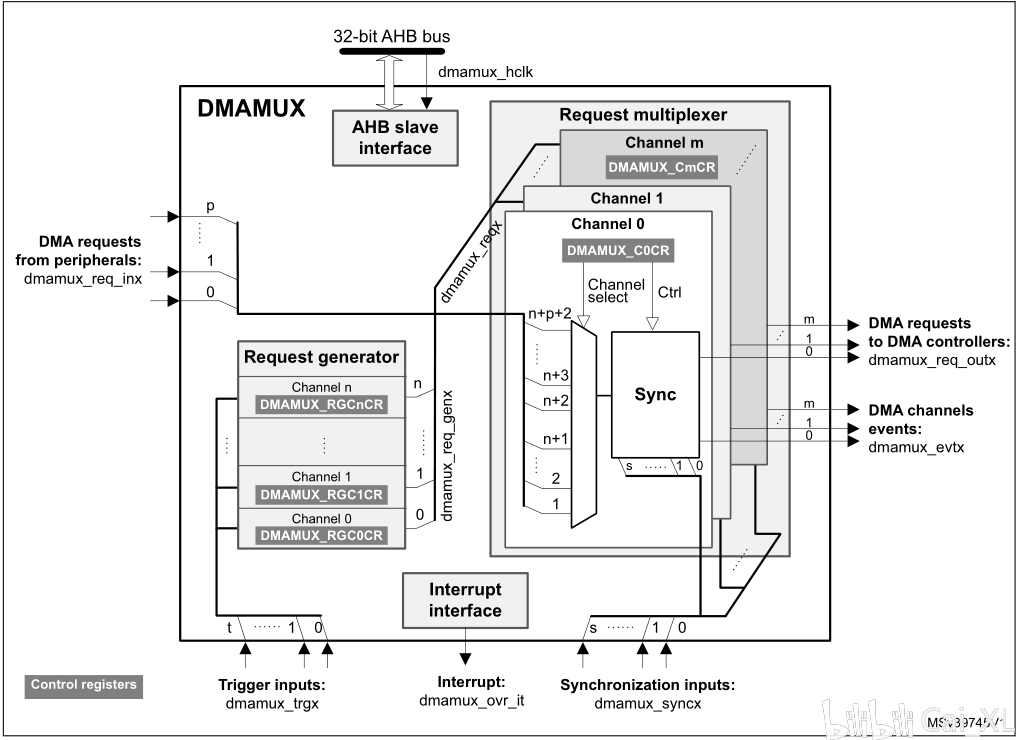

        16.4.1小节，一上来就是一张DMAMUX结构图：

        在DMAMUX外部，共有3组DMA相关的输入信号：外设请求输入信号（dmamux_req_inx）、触发输入信号（dmamux_trgx）和同步输入信号（Synchronization input）。

        外设请求输入信号由外设产生，不过也有一部分外设无法产生DMAMUX请求，比如EXIT、GPIO，像这样的外设，可以通过触发输入，由DMAMUX内部代替外设产生DMAMUX请求。同步输入用于控制DMAMUX何时向DMA控制器发出DMA请求。

        图中可以看到DMAMUX由两个子块构成：请求发生器（Request generator）和请求多路选择器（Request multiplexer）。请求发生器用于响应触发输入信号，产生对应的DMAMUX请求信号dmamux_req_genx，这组信号与dmamux_req_inx合并为dmamux_reqx，通过并行方式传输到每个DMAMUX通道，并由每个通道选择其中的一个信号进行响应，通过右边的数据总线，向DMA控制器（DMA1、DMA2、BDMA）发出DMA请求。

        这样一来DMA请求 就不再像STM32F1那样是固定的，每个外设只能向特定的DMA通道发出请求，而是可以任意选择外设与DMA数据流的。

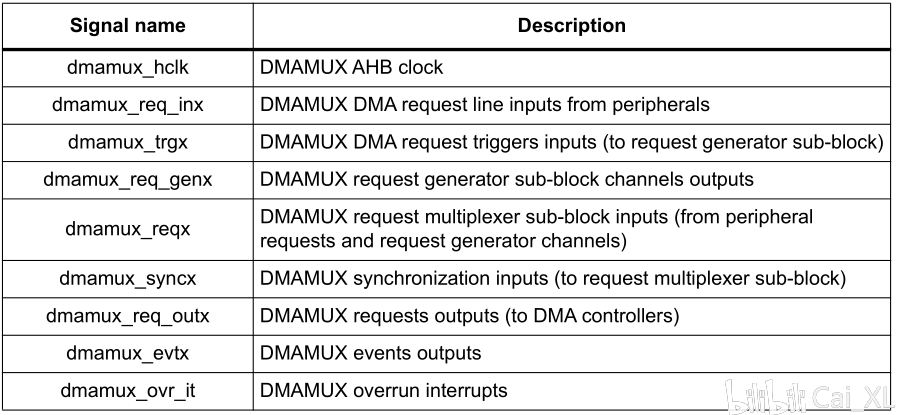

        16.4.2小节，DMAMUX的各种信号，看看就好，不需要太多关注。

DMAMUX的各种信号

        此后大部分都是关于DMAMUX通道配置的内容，我们只关注16.4.4小节中的一部分：同步模式和事件生成。

        同步模式简单地说就是收到一次同步输入(上升沿、下降沿或跳变沿)，就将使能多路选择器中选择的信号，即允许这个信号向DMA控制器发出请求，在同步结束的时候，产生一个事件(evt)，并断开多路选择器与DMA控制器的连接。同步的结束并不是指一次DMA传输完成，每个DMAMUX通道都有递减一个计数器，用于请求计数，当计数器的值欠载(减到0还想减)，就标志着一次同步结束。这个值从CCR寄存器的NBREQ域自动装载，并加上1。

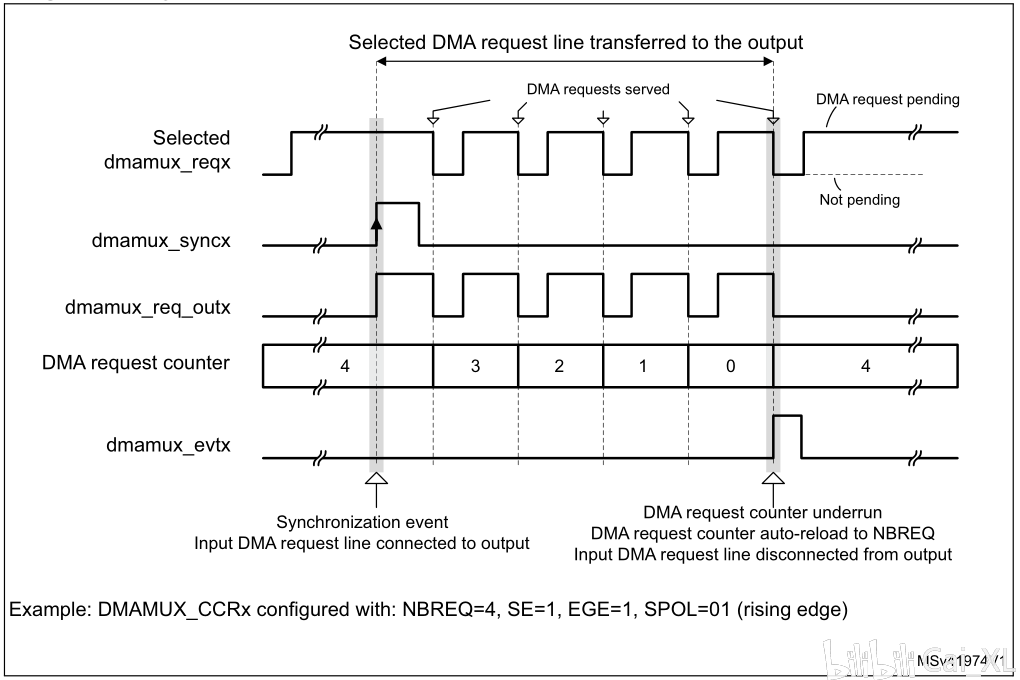

  以下就是同步模式的时序图：

DMAMUX同步时序

        至于事件生成，则发生在每一次递减计数器欠载时，并会自动重装定时器值。

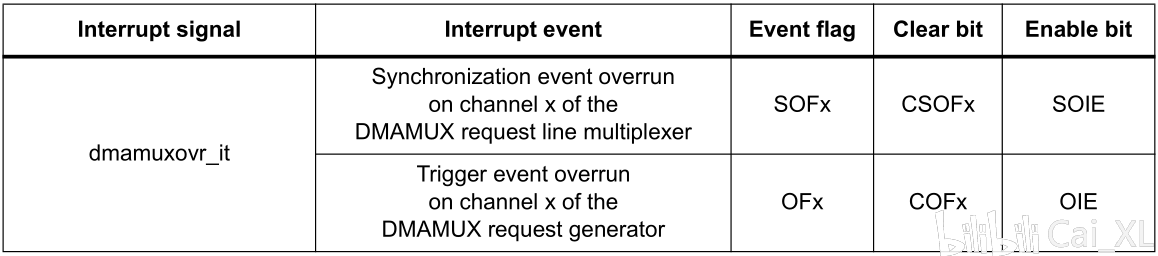

        关于16.5节的DMAMUX中断，并没有找到足够的资料，所以只能从名称上推断DMAMUX的中断。

DMAMUX的中断

        这两个中断各有一个“overrrun”，那么估计就是“上一个还没处理完，下一个又来了”这样的中断。
