概述

本篇文章对任天堂的Switch RCM漏洞做一个介绍，国外黑客通过dump并逆向芯片内的BootRom，找到了Switch在RCM模式时通过USB传输数据的一个漏洞，通过该漏洞可以执行用户自己的代码，从而达到破解运行自制系统和软件的目的。黑客原始的演讲视频如下

01:32:41

Glitching the Switch 演讲

461

0

视频中详细地介绍了如何绕过芯片的安全机制dump芯片内BootRom，并对RCM漏洞做了非常详细地分析。本篇文章可以看做是视频后半部分的文字版本，更详细的信息请参见视频。

Nintendo Switch

硬件架构

1. 总览

Switch的SOC采用的是英伟达的Tegra X1，CPU部分是4核Cortex A57 + 4核Cortex A53，armv8 64位架构；GPU部分是英伟达的GeForce Maxwell，如下图所示。采用Tegra X1芯片的设备除了Switch之外还有英伟达自己的Shield安卓TV盒子、谷歌Pixel C平板。该SOC的官方开发板也是可以在网上买到的，数据手册只要在英伟达官网注册账号就可以下载。

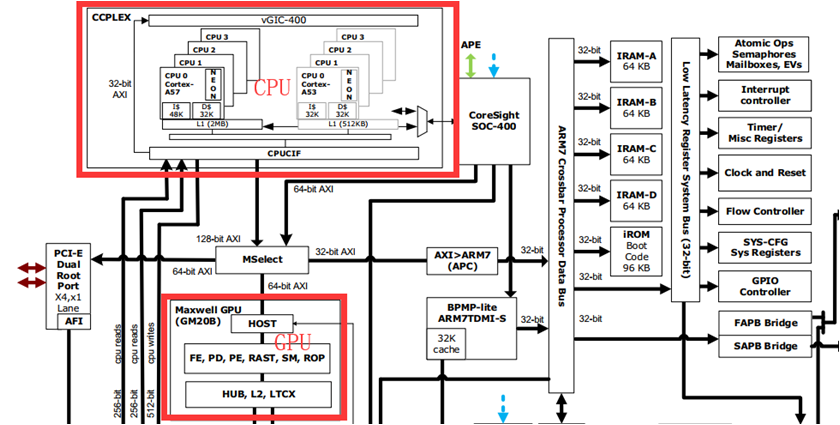

Tegra硬件架构

2. BPMP

在Tegra X1数据手册中，将4核Cortex A57 + 4核Cortex A53称为Complex CPU，除此之外还有一个arm7架构的BPMP(Boot and Power Management Processor)，用于运行芯片的BootRom和唤醒Complex CPU等。如下图所示。从图中还可以看出，用于运行BootRom的SRAM大小为64kB * 4 = 256kB。

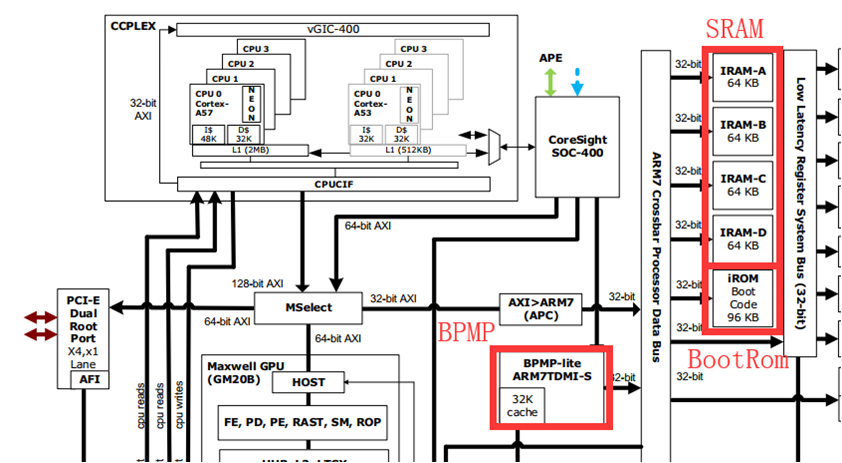

BPMP

Boot启动流程

下图展示的是Tegra X1开发板上的系统启动流程，Switch上的流程类似，不同的是从BootRom之后引导的是任天堂自己的bootloader和地平线操作系统。图中红色部分表示代码是运行在BPMP上，蓝色表示代码运行在CCPLEX(CPU Complex)上，可以看出上电初始阶段的boot都是运行在BPMP上的。图中还有一个RCM分支，用于当设备变砖后，通过USB恢复bootloader和系统的目的。

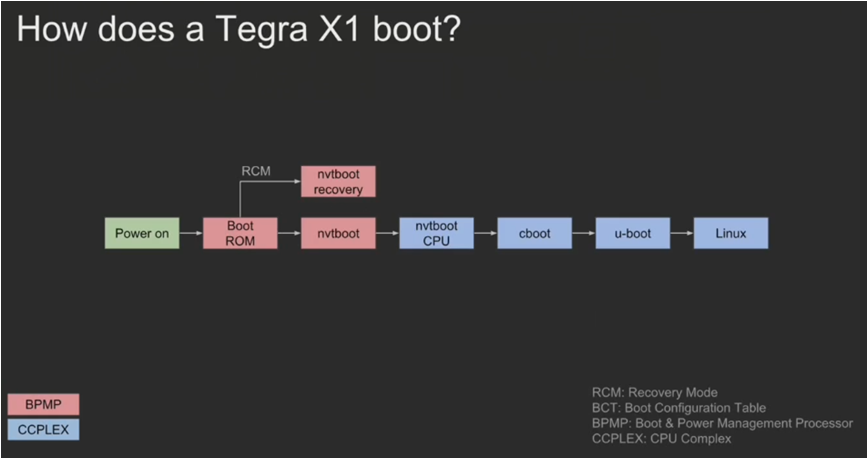

Boot流程

虽然Switch和开发板的后续bootloader和系统都不一样，但是他们使用的BootRom是一样的，BootRom是烧录在芯片中的启动代码，一旦烧录进芯片就无法再被更改。所以通过开发板研究的BootRom漏洞同样适用于Switch。

RCM漏洞

1. RCM简介RCM表示Recovery Mode，以前刷过安卓手机的同学应该知道，当由于某种原因手机变砖后，可以通过Recovery Mode重新刷入系统固件，以达到挽救手机的目的。一般RCM模式下可以通过SD卡或者USB重新刷入固件，Tegra X1的RCM模式下是通过USB来刷固件的。

2. USB简介2.1 概述由于RCM漏洞是BootRom在处理USB数据过程中的一个漏洞，所以有必要对USB的知识做一个基本的介绍，更详细的USB资料可以参见这个USB系列博文https://blog.csdn.net/qq_16777851/category_9283392.html。

USB通用标识

2.2 端点

在USB体系中，设备分为主机和从机，比如我们的电脑就是主机，U盘、鼠标等等都是从机。主机和从机之间通过端点来建立通信，端点(Endpoint)是USB从机上的一个数据缓冲区，用于接收和发送USB各种数据，如下图所示。

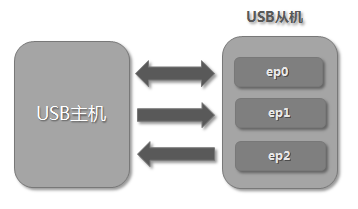

USB端点

2.3 控制传输

USB主机和从机之间通过端点来进行通讯和数据传输，根据传输的类型不同，可以将端点分为四种类型：控制传输、等时传输、中断传输、批量传输。控制传输用于访问并配置从机，比如端点0就是一个控制传输端点，通过该端点可以给USB从机发命令以查看从机的状态等等信息。

2.4 批量传输

批量传输用于需要大量传输数据的端点，比如主机和U盘之间传输数据就是通过批量传输端点来进行的。

2.5 标准USB请求

所有USB从机都响应默认控制管道上（端点0）主机的请求，这些请求是使用控制传输进行的。请求包的数据格式如下图所示。

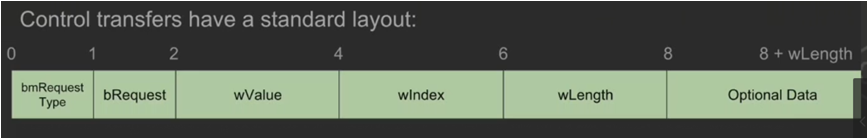

控制传输请求数据格式

• bmRequestType：这个字段包含了传输方向、命令类型、接受者类型信息。

• bRequest：具体的请求类型，比如获取状态信息、设置地址等等。

• wValue：请求的参数，根据不同的请求而变。

• wIndex：根据不同的请求意义不同。

• wLength：表示要传输的数据的长度，这个字段可以为0，表示无数据传输。在输入请求下（主机获取从机数据），从机返回的数据长度不应多于wLength，但可以少于此长度。这个字段比较重要，因为Tegra X1的BootRom对此字段的处理有漏洞。

2.6 RCM使用的USB端点

BootRom在RCM模式下使用了两种USB端点，控制传输端点（ep0）和批量传输端点（ep1）。批量传输端点用于主机和设备之间传输RCM消息，控制端点用于主机获取设备的一些信息，比如状态信息、获取描述符信息等等，如下图所示。

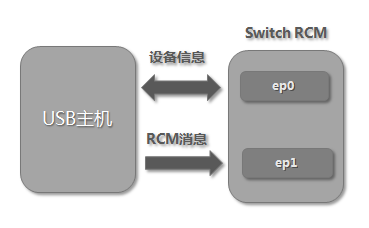

RCM使用USB端点

3. BootRom处理RCM数据

以下展示的数据结构和伪代码都是黑客通过逆向分析BootRom得到的。

3.1 RCM数据

主机发送给设备的RCM数据由两个部分组成，RCM消息加RCM Payload数据，如下图所示。设备会对RCM消息进行合法性检查，如果是合法的就接着处理RCM Payload数据。要注意的是，BootRom是将RCM消息和Payload数据一块接收完成后再对RAM消息做合法性验证的，这就为利用RCM漏洞执行非法的用户代码提供了可能性。

RCM数据组成

3.2 RCM消息结构

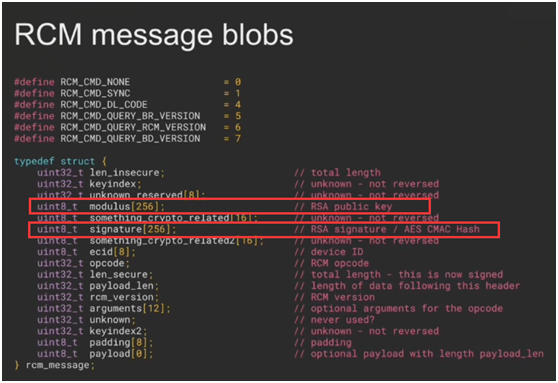

RCM消息的数据结构如下图所示。从图中可以看出主机发送到设备上的RCM数据都是经过签名的，BootRom程序会对RCM数据做各种合法性检查，如果发现是不合法的消息就不会做出进一步的反应。如果想让RCM消息变成合法消息，就需要破解RCM消息的签名算法，RCM数据使用的是RSA加密，想要破解这个基本是不可能实现的。

RCM消息结构

从图中还可以看出数据结构中的第一个成员len_insecure表示RCM消息加上Payload数据整体的大小，最后一个成员表示RCM的Payload数据的大小。

3.3 整体流程

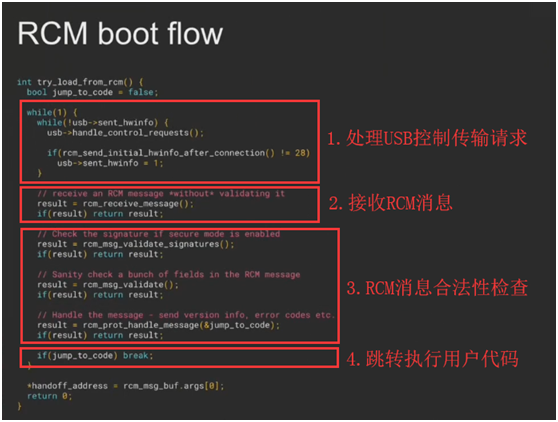

BootRom处理RCM消息的伪代码流程如下图所示。

RCM消息处理流程

总体上分为4个步骤：

• 处理USB主机控制传输请求，将设备的基本信息传输给主机。

• 接收RCM消息，这里只是接收数据到缓冲区而不会对数据做检查。

• 接收到RCM消息之后就会对消息的合法性做一系列的检查，如果不合法直接返回不进行后面的操作。

• 如果所有的合法性检查都通过之后，保存用户代码的地址，然后跳转执行。

可以看出如果想让芯片执行用户代码，就必须准备一个合法的RCM消息，否则就没戏。

3.4 iRAM内存布局结构

在分析rcm_receive_message函数之前我们先来看看，BootRom运行RCM时，SRAM中的内存功能布局，如下图所示。

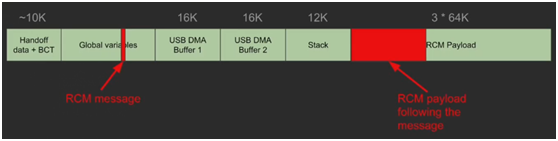

SRAM内存布局

• 有两个USB的DMA Buffer，用于接收和发送USB数据，大小分别为16kB。

• 栈大小为12kB，紧接在第二个USB DMA Buffer之后，用来存放局部变量和函数调用的返回地址信息。

• 用于接收存放RCM Payload数据的缓冲区大小为3 * 64kB = 192kB。

• 还有一个全局变量区域，设备接收到的RCM消息就存放在全局变量区，如上图所示。

3.5 接收RCM消息

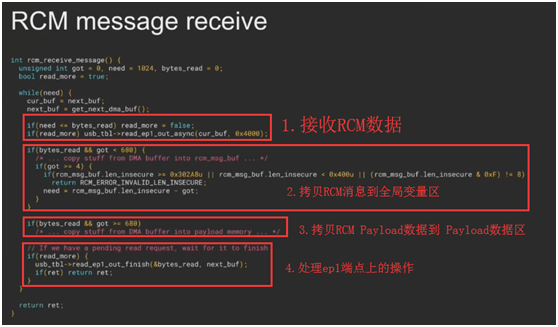

我们来看看rcm_receive_message这个函数的功能，rcm_receive_message的伪代码流程如下图所示。

RCM数据接收流程

• 通过read_ep1_out_async函数通知设备到ep1端点读取数据，前面我们已经知道了RCM有两个端点，其中ep1端点用于批量传输功能，主机就是通过ep1端点来发送数据给设备的。注意这个函数是异步执行的，也就是说只是通知设备去接收数据，并不会等待数据接收完成才返回。同时我们也可以看到每次尝试接收的数据大小是0x4000，这个大小就是一个USB DMA Buffer的大小16kB，也就是每次设备都尝试从主机接收一个USB DMA Buffer的大小的数据。

• 当第一次执行while循环时，由于数据不会立马接收到，所以执行完步骤1会直接到步骤4，步骤4 就是等待数据接收完成才返回。当数据接收完成时，此时数据是存放在USB的DMA Buffer中的。

• 如果设备接收到了数据，接下来会判断接收的数据的大小，如果小于680字节表示当前接收的是RCM消息，因为RCM消息的总大小是677字节。这里要说的是主机发送数据到设备是分批次的，先发送RCM消息然后再发送RCM Payload数据。

• 如果接收的是RCM消息，则将接收的数据从USB DMA Buffer拷贝到全局变量区，同时查看RCM消息第一个成员以确定接下来还有多少RCM Payload数据需要传输。

• 如果接收的数据大小大于680字节，表示接收的RCM Payload数据，就将数据从USB DMA Buffer拷贝到RCM Payload区域。

3.6 BootRom处理批量传输流程

我们来看看设备是如何通过USB来传输数据的，现在我们知道RCM是通过ep1端点来从主机获取数据的，这个伪代码流程如下图所示。

RCM批量传输

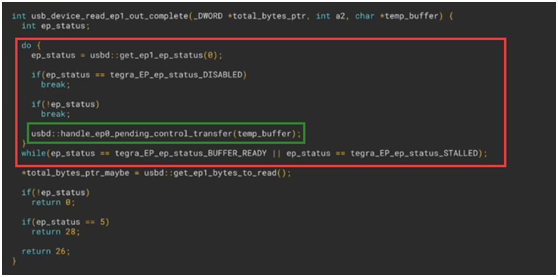

还记得我们在USB简介章节说的除了ep0端点之外，USB从机的其他端点在未被主机配置之前是不能和USB主机通讯的么，所以在使用ep1之前需要主机对ep1进行配置。如上图所示，红框内的代码检查ep1端点是否被主机配置过，如果配置过则跳出while循环进行数据读取，如果没有配置过，则调用绿框中的函数等待主机进行配置。

3.7 BootRom处理控制传输流程

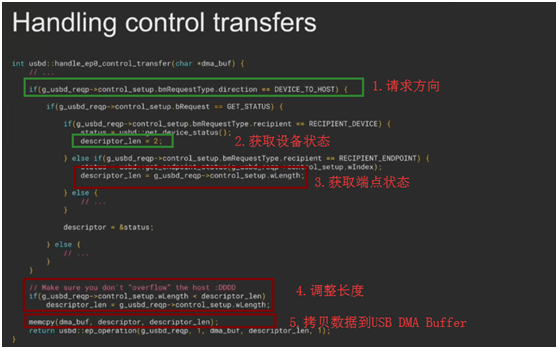

RCM通过handle_ep0_control_transfer函数来进准备数据和USB主机进行通讯，响应主机的各种请求，比如获取状态、设置地址等等。我们来重点关注下主机获取状态这个请求，如下图所示。

RCM控制传输流程

流程大致分为以下几步：

• USB标准请求的数据格式之前已经介绍过，第一个字段包含了请求的方向，如果是设备到主机的请求则进入上图中的第一步处理分支。

• 如果请求的类型是GET_STATUS，则会进一步判断是什么的状态，比如图中的设备和端点状态。图中对要返回给主机的数据大小计算不同，如果是设备状态，返回数据大小为2个字节，如果是端点状态，则大小是请求数据包中的wLength！其实根据USB协议，GET_STATUS返回的数据大小应该固定为2个字节！

• 当知道要返回的数据和大小后，回到第四步对返回的数据大小做调整，因为假设主机请求获取10个字节的数据，但是设备上对应的数据有20个，那么设备只能分2此返回数据，每次传输10个，这就是图中第四步做的工作。

• 当一切准备就绪之后，通过memcpy将数据拷贝到USB DMA Buffer然后发送给主机。这就是图中第五步做的事情。

3.8 漏洞

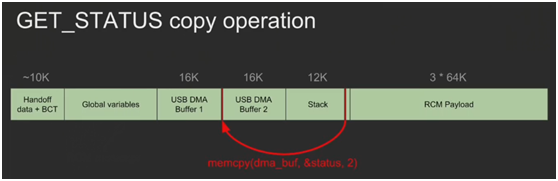

正常情况下，GET_STATUS返回的是2个字节的数据，memcpy其实是将栈中的2个字节数据拷贝到DMA Buffer中，因为status这个变量是函数中的局部变量，对应的内存在栈区，如下图所示。

GET_STATUS正常拷贝操作

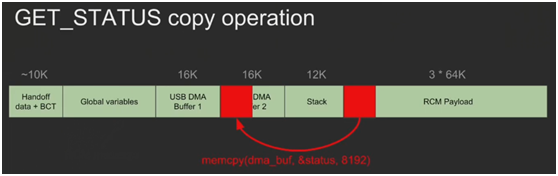

但是我们看看RCM控制传输流程的第3步，在这个步骤中，返回的数据长度是由USB请求中的数据长度字段决定的，而这个字段是由主机发送控制的！！！正常情况下，这个wLength应该是2，但是如果这个值不是2而是一个更大的值呢！比如是8kB的话，memcpy就会将栈区后面的Payload区域的数据也拷贝到DMA Buffer中了！如下图所示。

wLenght字段改为8kB大小

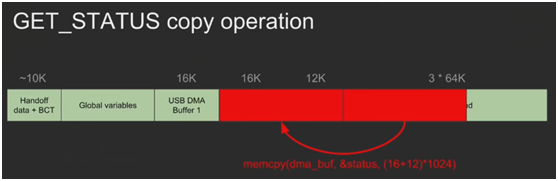

那么如果我们再将wLength改大一点，比如（16+12）kB呢，由于在DMA Buffer区域之后是栈区，那么memcpy会用Payload区域的数据覆盖栈区！如下图所示。

wLength改为28kB大小

前面我们说过，栈中除了保存局部变量数据之外还保存了函数调用的返回指针！而覆盖到栈区的是Payload区域的数据，这个区域的数据是我们可以控制的，如果我们精心设计Payload区的数据，让其覆盖栈中的函数返回指针，那么当BootRom的函数执行完返回时就会跳转到我们自己的代码执行了！

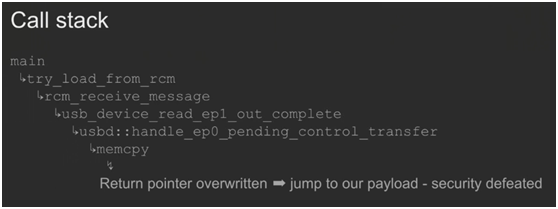

我们来看看到现在为止的整个函数调用链，如下图所示。

函数调用链

可以看出，当执行完memcpy函数后，由于返回指针已经被我们给替换，所以不会返回到原来的memcpy之后代码执行，而是跳转执行我们自己的代码了！

4. 利用漏洞执行非法用户代码流程

现在我们来总体看下RCM漏洞执行非法代码的流程。

• 设备进入RCM模式。

• 使用USB连接设备和主机。

• 通过RCM传输非法数据给设备。

• 不要结束传输过程，可以通过将RCM消息结构中的大小字段设置一个比RCM Payload数据还大的值。

• 主机发送一个GET_STATUS请求，并且将其中的wLength字段设置一个较大的值。

• Payload数据被memcpy覆盖了栈区，从而控制了返回指针

• 执行用户非法代码

5. Switch如何进入RCM模式

• 将eMMC从主板上移除。

• 按住音量增加键 + Home键。这里的Home键不是Joycon上的Home键，而是右Joycon插槽中的Pin10，通过将Pin10和Pin7或者Pin1短接就相当于按下Home键。

总结

通过前面的分析可以看出由于两个原因导致了RCM漏洞可以执行非法代码：

• 核心错误是GET_STATUS时本来应该返回两个字节，结果却复制了wLenth个数据。

• 另外一个错误是在一次处理中同时接收RCM消息和RCM Payload数据，然后再做RCM消息合法性验证。如果处理逻辑是先只接受RCM消息做验证，那么即使用户使用了RCM漏洞拷贝了过多数据覆盖栈区，但是由于RCM Payload数据还没接收并保存到Payload区域，那么覆盖到栈区的也仅仅是垃圾数据而已，虽然这种情况下返回指针同样被垃圾数据覆盖，但是当函数返回时只会造成系统崩溃而不会跳转到非法代码执行。

最后想说的是，这个世界上没有绝对安全的系统，只要有人系统就有漏洞~
