Substance3D on December 6 2019 | Story

今天我们看一下《赛博朋克：霓虹中国（CyberNeon）》的纹理，这是由一位年轻的3D艺术家张君亮（https : // www . artstation . com / ziwuxin）所创建的场景，并且他出色的项目获得今年The Rookies 新秀大赛的优秀奖。

张君亮

https://www.artstation.com/ziwuxin

08:08

【4K60帧】赛博朋克:霓虹中国

4万

简介

大家好，我是Junliang Zhang 张君亮，来自中国上海。我在美国洛杉矶的3BLACKDOT（https : // www . 3blackdot . com /）工作，担任一名3D场景美术师。同时还在Utah大学攻读娱乐艺术和工程专业的硕士学位。

3BLACKDOT

https://www.3blackdot.com/

我对游戏行业的热情来自于童年时期。我仍旧记得90年代的时候经常坐在电脑前，玩一些经典的电脑游戏，如《星际争霸（Starcraft）》，《命令与征服（Command & Conquer）》和《帝国时代2（Age of Empires II）》。当我玩这些游戏的时候，总是想知道它们是如何制作的 - 就艺术和玩法而言 - 以及自己如何才能单独制作很酷的Mods。

为了追寻这种兴趣，2010年我便开始自学3D建模，纹理以及游戏引擎。同时，我前往上海艺术&设计学院攻读游戏和互动媒体设计。研究大量2D和3D游戏艺术领域的内容，譬如概念艺术，2D/3D角色设计，场景建模以及游戏设计。

在2014年九月，我来到纽约电影学院（NYFA）攻读游戏设计本科的美术专业。自那时起，我便一直关注游戏行业最新的工作流程，并且也通过观看教程从许多专业艺术家那里学到很多东西。从NYFA毕业后，我积累了很多3D场景艺术和灯光的经验，然后加入了3BLACKDOT，并且参与制作《死亡境界（Dead Realm）》（2017），《绝路：死亡境界（ No Way Out – A Dead Realm Tale ）》（2018），以及一些尚未发布的项目。

《赛博朋克：霓虹中国（CyberNeon）》新秀大赛优秀奖

我很幸运也很兴奋，可以在2019年获得五项新秀奖。非常感谢大家的支持和反馈！我永远不会忘记。如果没有你们的支持和鼓励，我是不可能实现它的。

《赛博朋克：霓虹中国（CyberNeon）》

场景灵感来源于Josh Van Zuylen的CyberRunner项目，该项目耗费两年时间完成。那个时候，我便发现Josh的作品就很吸引人，我很欣赏它。而后决定制作一个独特的赛博朋克中国风的世界，叫做《赛博朋克：霓虹中国（CyberNeon）》。

从2017年10月21日至2019年5月15日我致力于《赛博朋克：霓虹中国（CyberNeon）》的项目，由于我在3BLACKDOT是全职工作，所以留给我的只有下班后和周末的时间。

早在2017年，我便定下三个主要目标：

所有场景从零开始设计，直到独立创作完成。
在Cyberpunk的世界里实现中国式风格。
制作比CyberRunner更大的场景规模

我认为最大的挑战是不同资产的组成和设计。在前期制作阶段我耗费近乎一年的时间。花费很多时间用于着色器创建，新资产设计，技术问题的解决，研究规划等等。但是也应该说我从《赛博朋克：霓虹中国（CyberNeon）》项目中学到很多东西。包括在3D场景艺术，着色器，电影动画，构图以及灯光方面。

工作流程

工作流程如下：

1）Unreal Engine 4：使用白盒制作简单的布局。

2）Maya：创建低模。

3）Maya：创建高模。

4）Substance Painter：烘焙和纹理。

5）Substance Designer/Quixel Mixer：创建平铺的程序纹理。

6）SpeedTree：创建自然枝叶和树木。

7）UE4：如果有需要，可以设置场景并创建独特的着色器。

一旦清楚工作流程，是时候在前期创作阶段开始之前绘制一些简单的白盒，并创建一些基础的着色器和雨水特效。

Substance工作流程

自2016年以来，我已经使用Substance工具集三年多。它由我在纽约电影学院（NYFA）的一位导师介绍，当时我正在那里攻读游戏设计的本科学位。我仍旧记得，使用智能材质的时候我有多兴奋。我只是告诉自己Substance软件将会是游戏行业的一场变革！从现在开始，我可以创建高端质量的纹理，这种方式比老式的Photoshop手绘会快很多。

在《赛博朋克：霓虹中国（CyberNeon）》项目里，我主要使用 Substance Painter 和 Substance Designer 创建整体项目的纹理和材质。同时，还在UE4中为工作流程创建一些自定义主材质用于简化整体进程的步骤。Substance提供一种程序化和非破坏性的工作流程，以助于更快速的创建所有纹理，并且比以往任何时候都要容易进行更改。

➤ Substance Painter 工作流程：

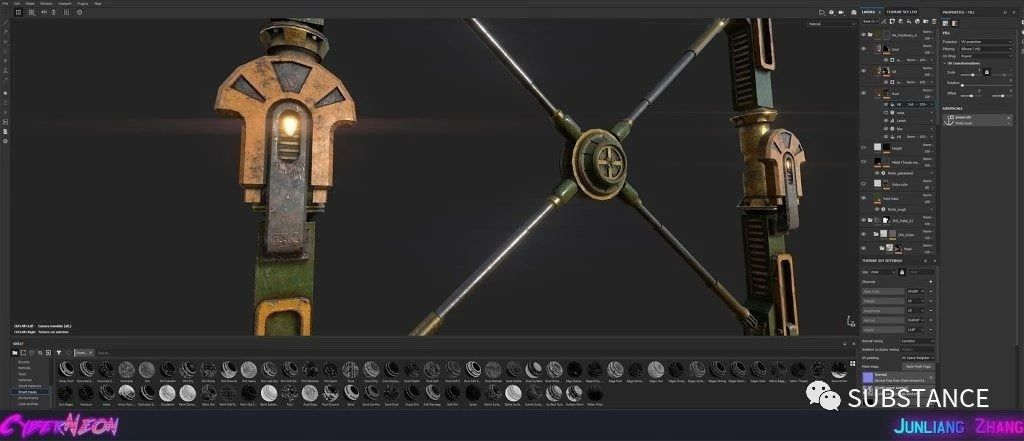

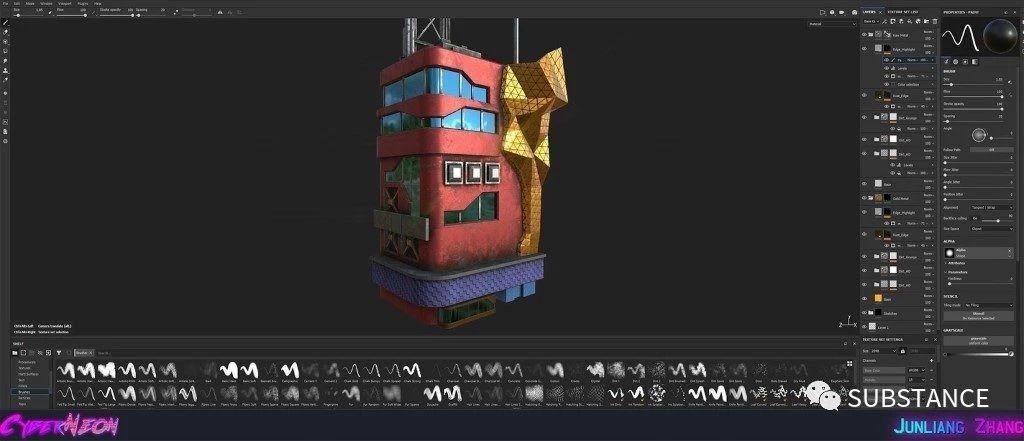

每项资产都始于想象力所发现的参考。一旦创建所有模型部分，包括UV未扭曲的低模和高模，便可以开始使用 Substance Painter 进行烘焙过程。下面是纹理过程的示例。

不同的材质有不同的草图，反射和灰尘，所以，通常我会添加基础的智能材质以识别特定的纹理，譬如，金属，碎石和塑料。Substance Painter 可以加速这个过程，通过使用基于ID颜色贴图上选定的颜色部分添加每个材质。

完成基础材质后，我可以添加更多有趣的细节，例如撕裂，边缘磨损，灰尘，贴花和表面损伤。Substance Painter 提供多种方法以创建那些细节，例如智能遮罩，手绘，生成器，滤镜等等。

如果我认为一切看起来都很好，而且对细节和颜色都很满意，我会将全部纹理导出到UE4中，并连接已经在引擎中设置的主材质。

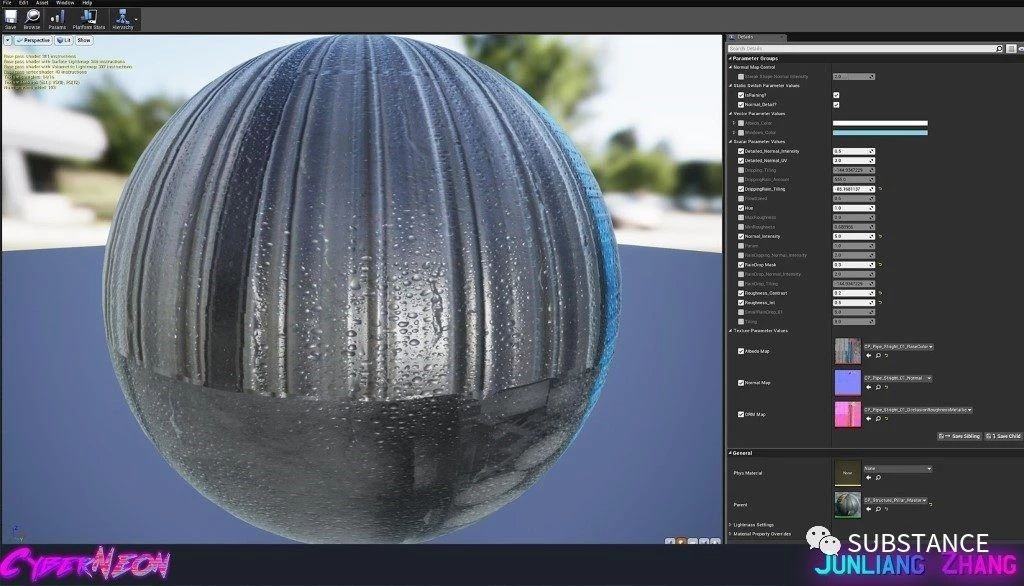

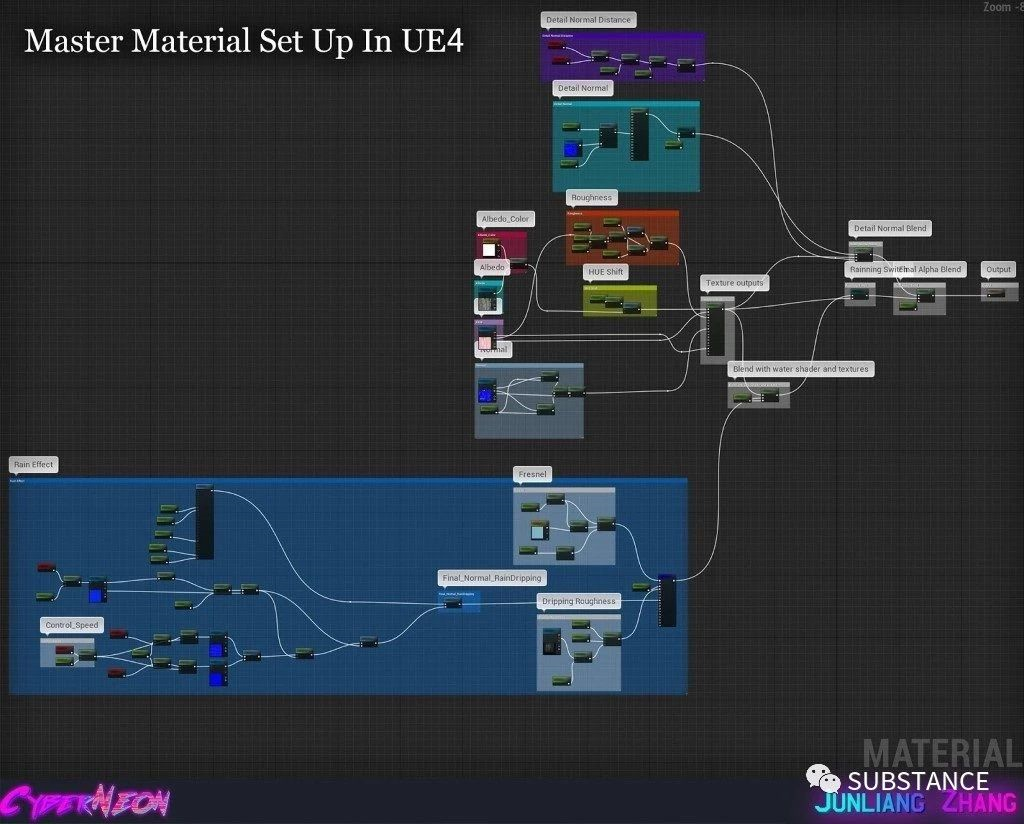

这里是在UE4中设置的材质链接结果。

➤Substance Designer 工作流程：

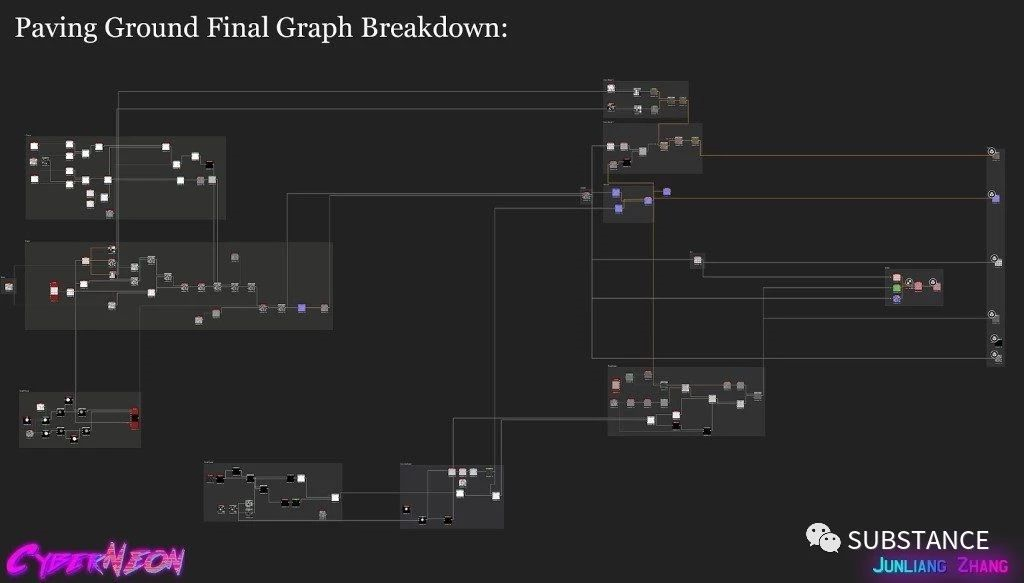

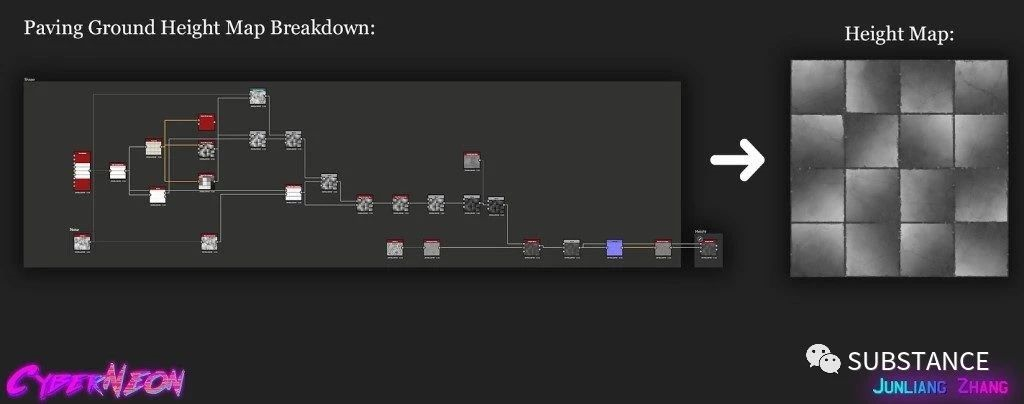

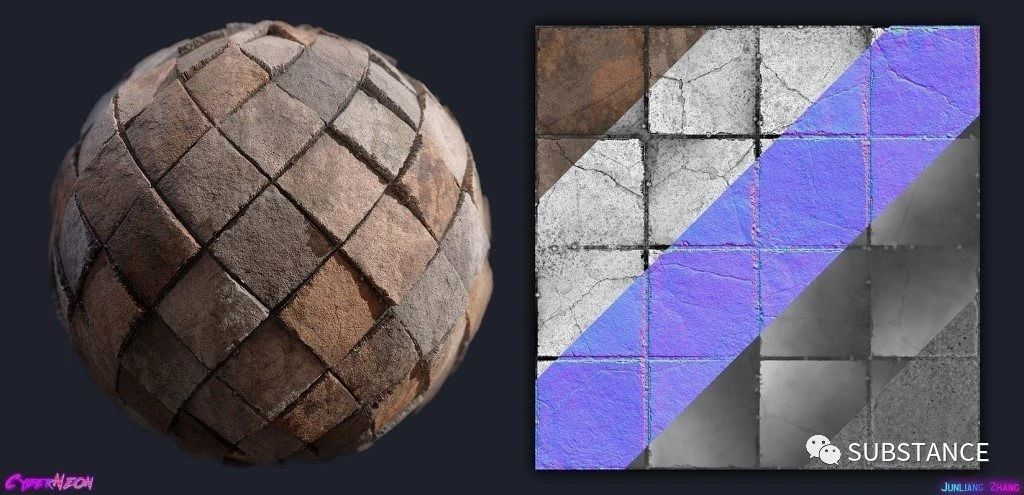

我以一个铺砖地面高度贴图开始，通过创建一个基础的四四方方的形状。然后使用Flood Fill节点创建不同的灰度和渐变贴图，这将会给纹理提供更多的随机性。

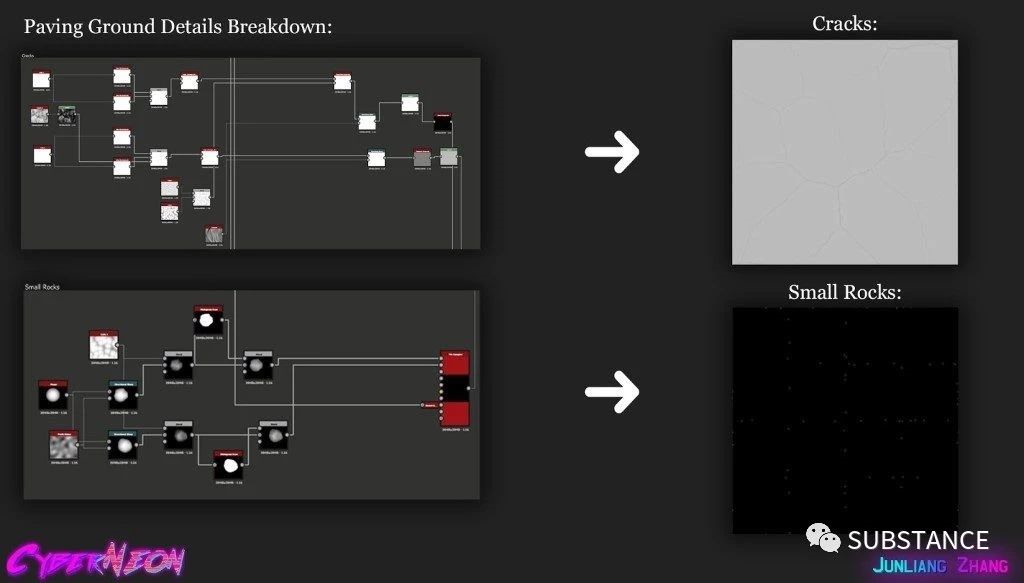

然后创建边缘磨损和地面缝隙，以使纹理更加真实化。与此同时，通过高度混合节点在铺砖地面下制作一些灰尘和混凝土。这是一个可视化节点用于艺术家创建或调整地面上的很多细节变化。

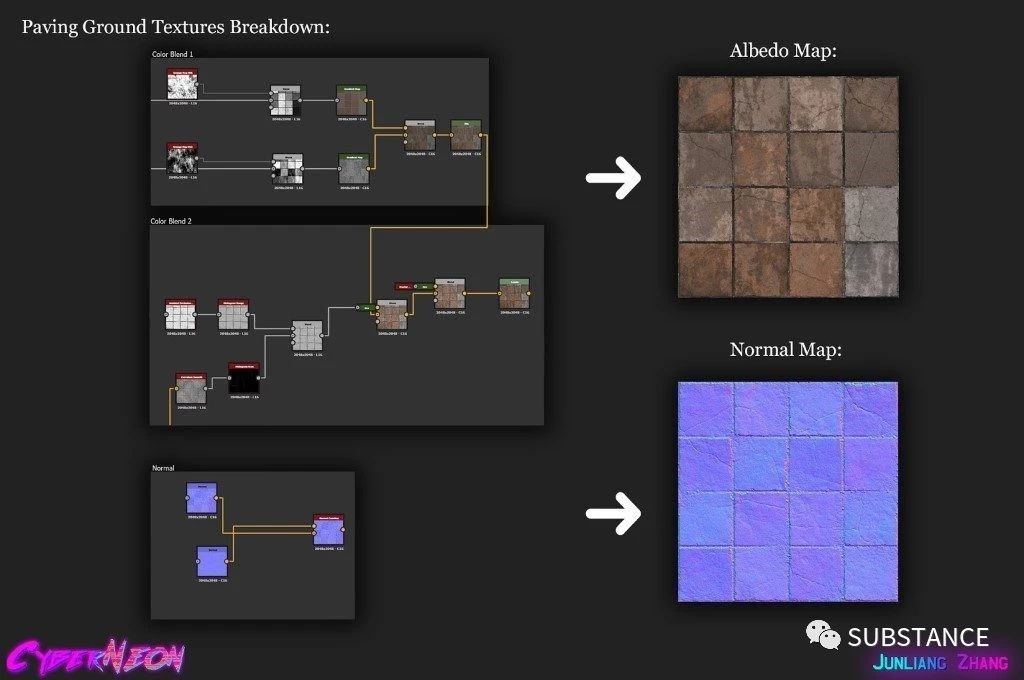

一旦完成高度贴图，我会创建Albedo和Normal贴图。

首先，使用Flood Fill节点连接到Gradient Map以制作基色用于Color Blend 1。

其次，创建由法线贴图转换而来的Ambient Occlusion Map（AO）环境光遮蔽贴图和 Curvature Smooth Map 曲率平滑贴图。然后将贴图合并在一起，同时将Color Blend 1中创建的颜色贴图进行混合。

最后，进行一些调整并添加一些微观细节。这就是最终的Albedo Map。

对于Normal Map的创建，是从最终的Height Map中进行转换。

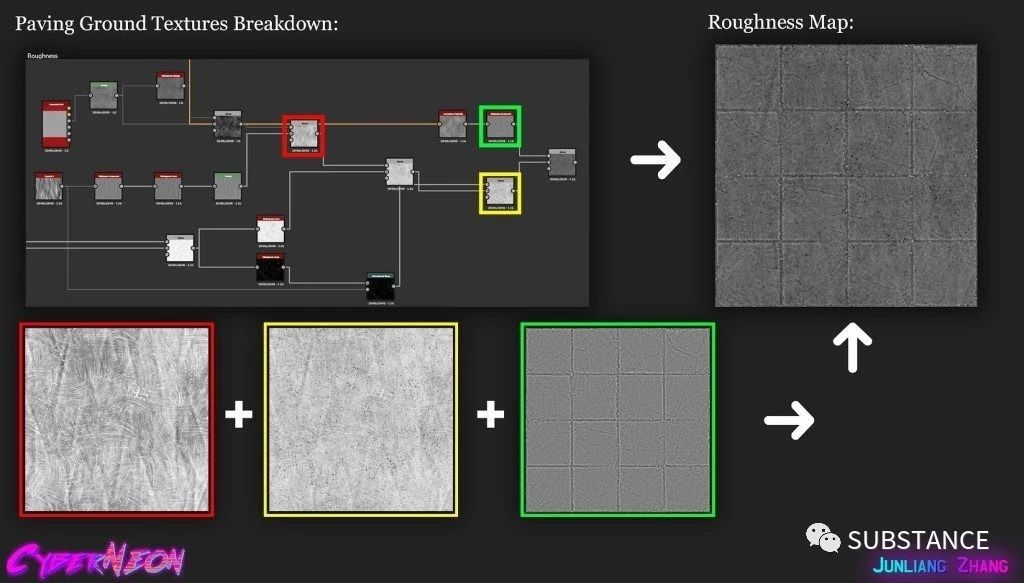

接下来是Roughness map。通过使用Concrete 044和Crystal 2作为基础噪点贴图。将其混合在一起（见上图红色框架）。与此同时，添加一些轻微的噪点污垢和灰尘（见上图黄色框架）。然后，使用Curvature Smooth Map 曲率平滑贴图和噪点贴图进行混合（见上图绿色框架），并将其转变为最终的粗糙度贴图。作为结果，我可以查看纹理表面上很多细微的污垢和灰尘细节。
