1、第一步：连接好需要绕等长的线，

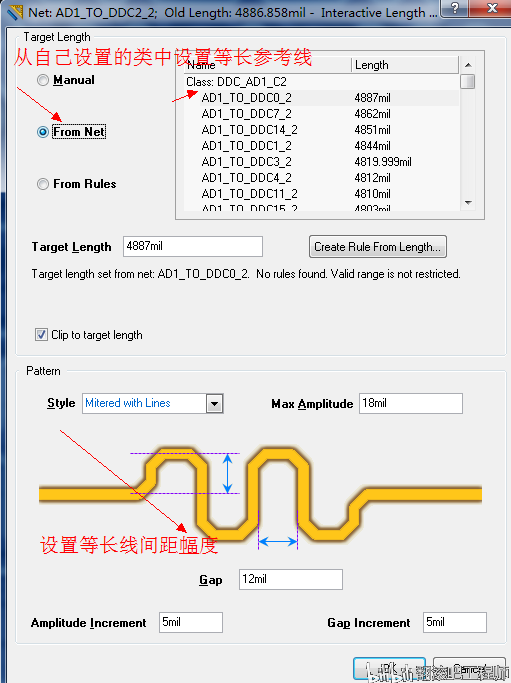

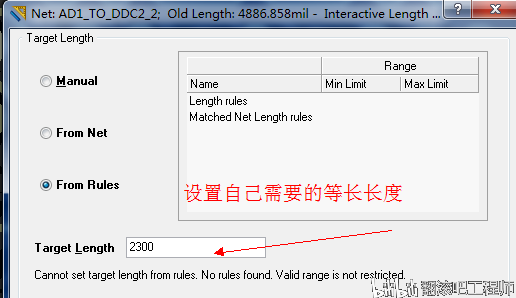

第二步：T+R 开始绕等长，TAB 键调出等长属性设置框，如下图：

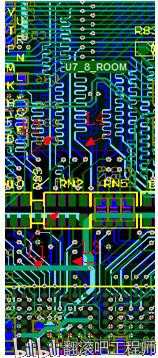

第三步：滑动走蛇形线即可；

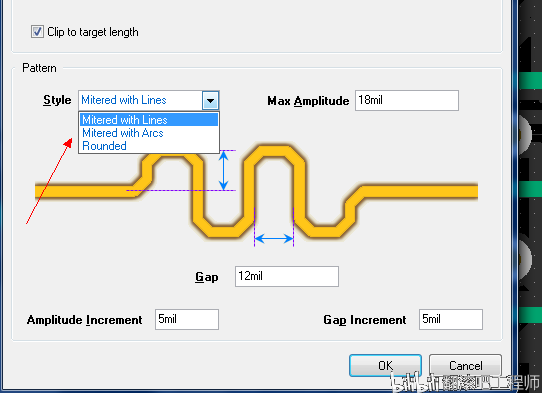

其中“<”和“ >”可以分别调整蛇形线的幅度，1、2、3 可以分别调整蛇形的拐角形式：

2、含有串阻形式的绕等长方法： 比如 CPU——串阻——DDR

       等长要求是需要 L1（CPU_串阻）+L2（串阻_DDR）

= L3（CPU_串阻）+L4（串阻_DDR）,如何达到使上面和下面加起来呢

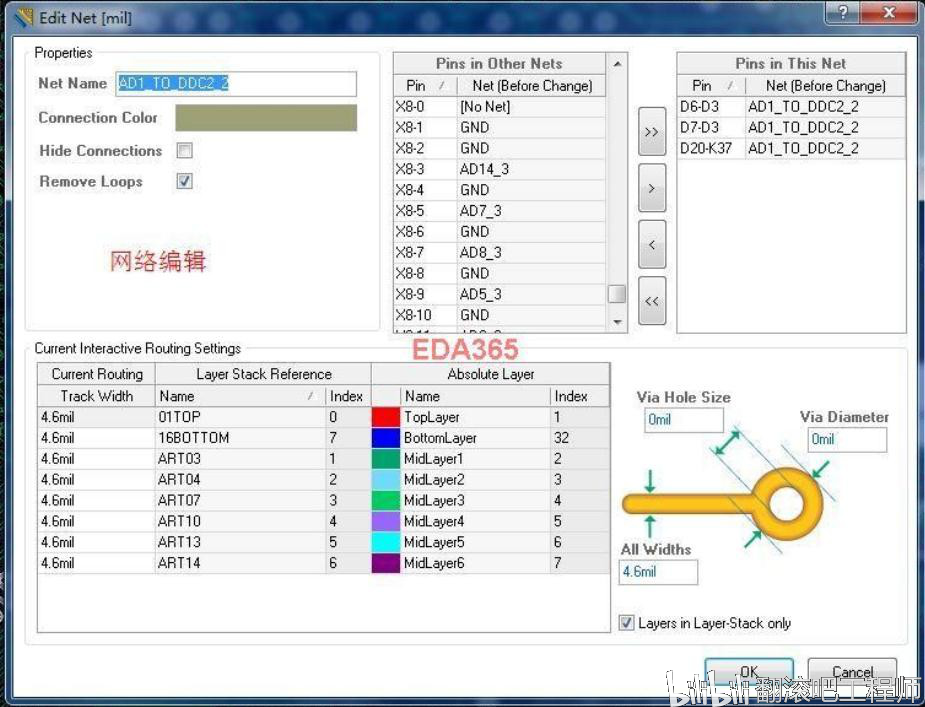

方法一：在原理图上端接串阻，更新 PCB，使其变成一个网络，目的达到； 方法二：分别物理测量，两者相加。（这种方法比较笨拙）

给个意见：向那种连续等长的，最好是多拷贝几个版本分别单独先绕等长， 再拷贝粘贴；

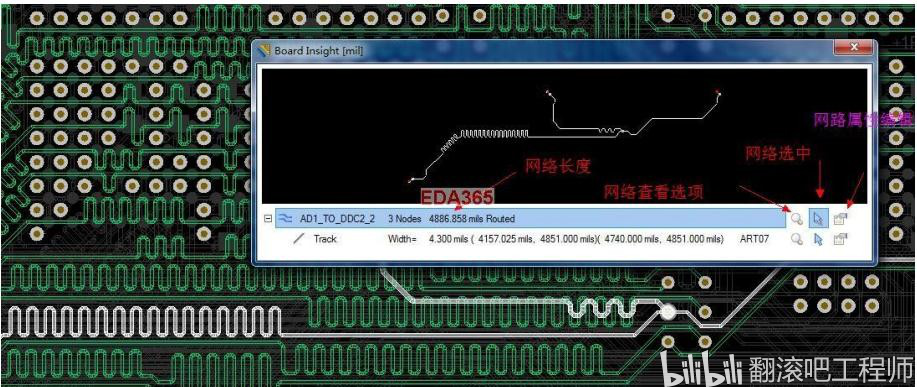

3、CTRL+点击鼠标中键（鼠标停放在你需要的网络上），可以查看网络的长度

【还有选中，属性编辑等选项】 在绕等长的时候 ，进行等长检查时候 ，非常方便和实用。这个快捷方式还可以实用 Shift+X 调出
