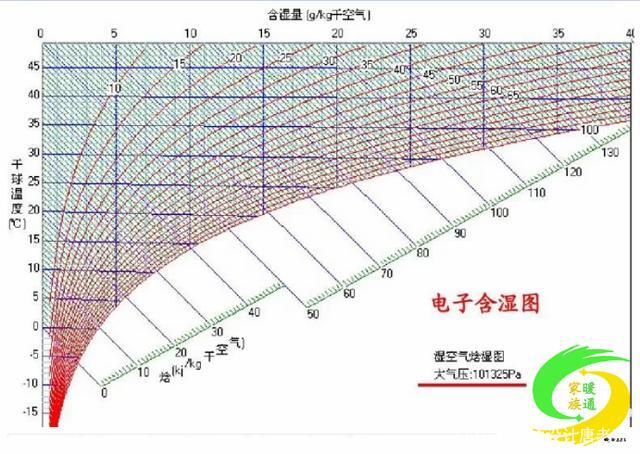

湿空气的焓湿图

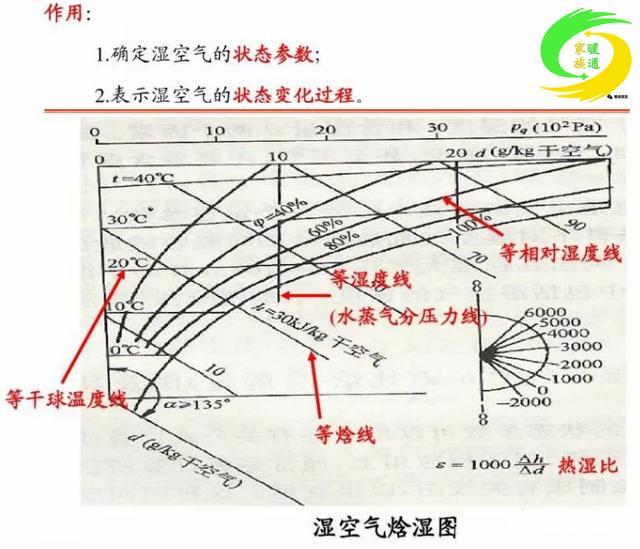

一、焓湿图的组成

        以比焓h-纵坐标，以含湿量d-横坐标，表示大气压力B一定时湿空气各个参数之间的关系。包含五种线群：

1：等焓线（为使图线不过密，两坐标轴间夹角为135℃）

2：等温线（干球温度线）

3：等相对湿度线Φ

4：水蒸气分压力线Pd

5：热湿比线

        能够在h-d图上确定湿空气状态的参数

        在B一定的条件下，在h,d,t,Φ中，已知任意两个参数，则湿空气状态就确定了，亦即在h-d图上有一确定的点，其余参数均可由此点查出，因此，将这些参数称为独立参数。雪洗暖通夹唐老师微星抠抠 213加00都54卯815。

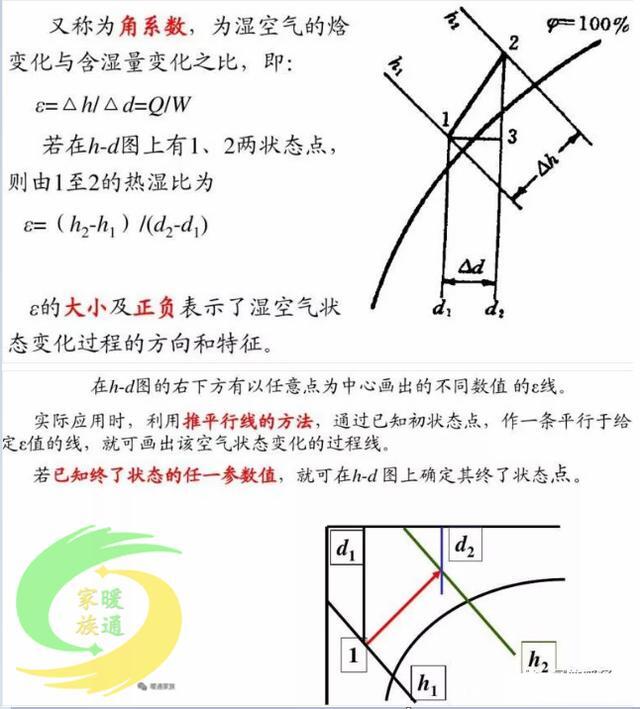

热湿比及应用

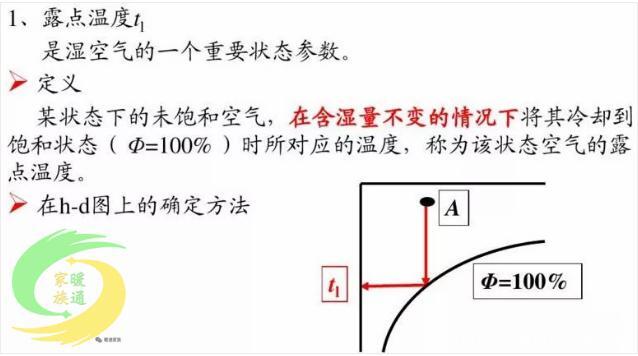

零点温度及湿球温度

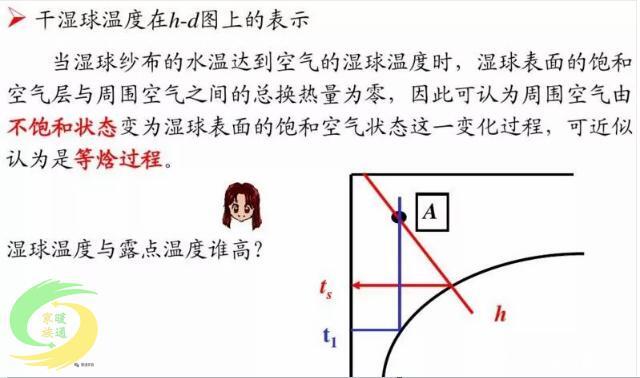

湿球温度

14:00

3534观看 1弹幕

暖通设计师们焓湿图如何应用？一次回风系统详解。

此内容无法展示，请 重新加载

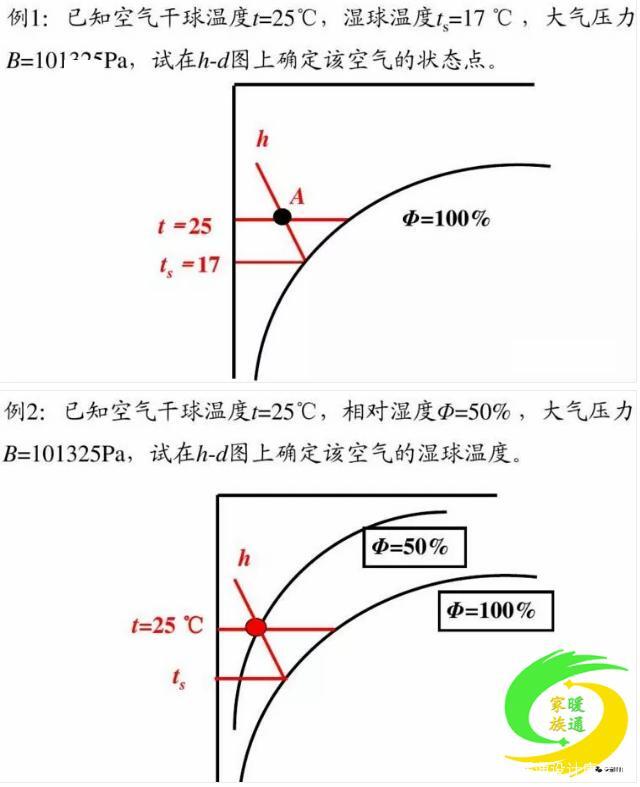

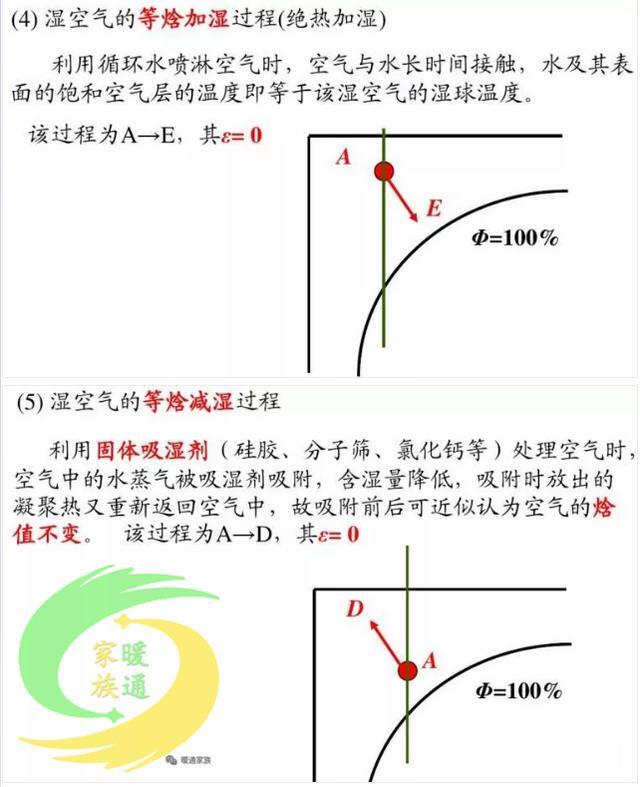

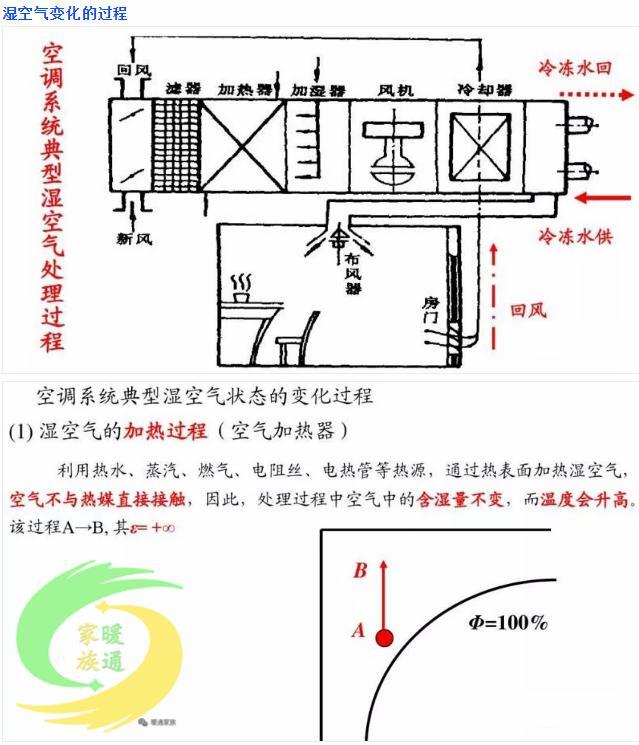

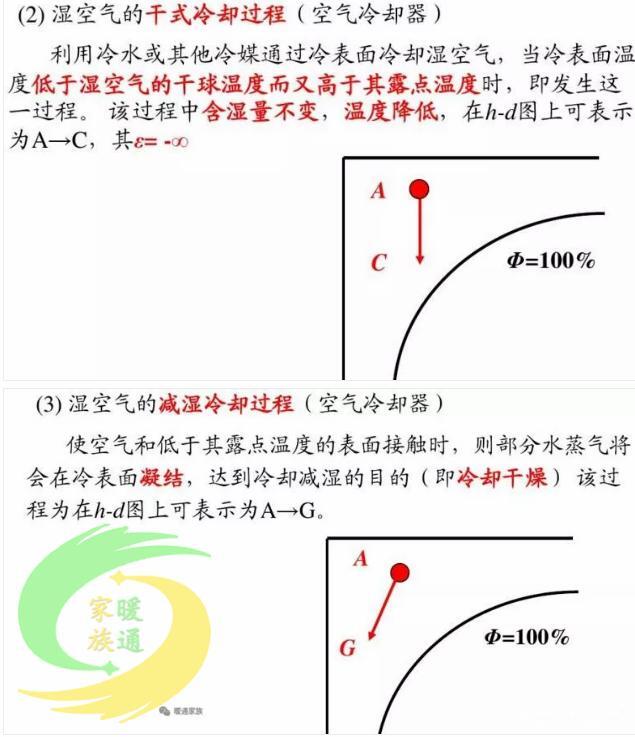

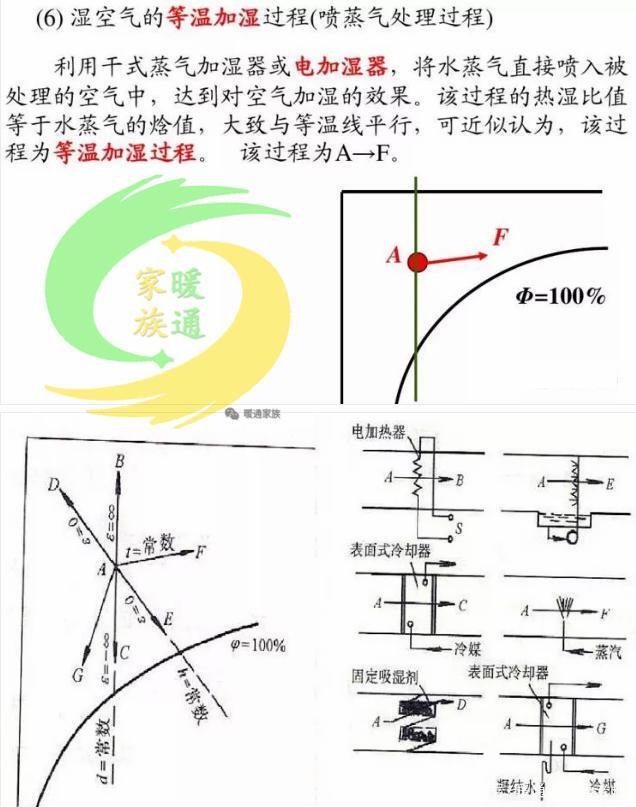

焓湿图的应用

湿空气混合过程

        空调工程中，为了节省冷量（或热量），通常采用部分室内空气（回风）与一定数量的室外新鲜空气（新风）混合，再进行一定的空气处理后送入被空调房间，这就需要确定新风与回风（ 两种不同状态的空气）混合后空气的状态参数。

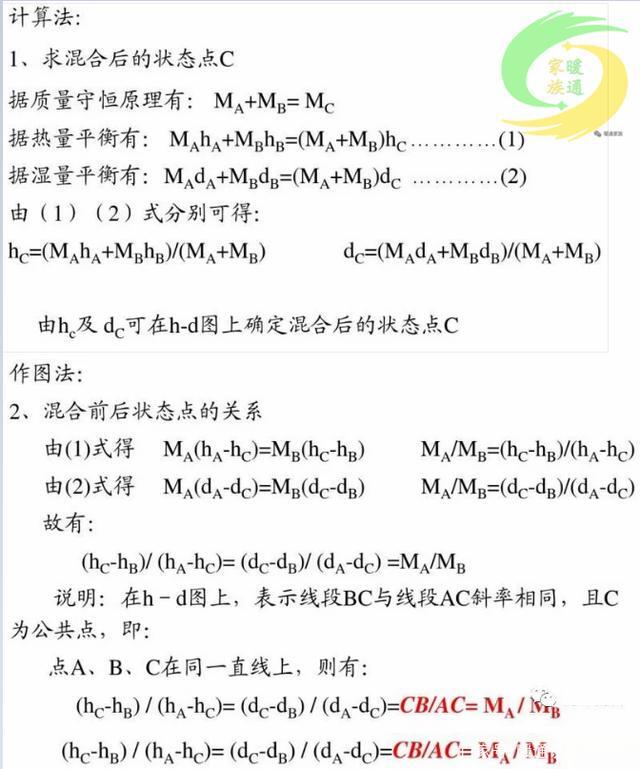

        两种不同状态的空气混合后的状态参数可以通过计算法确定，也可在h-d图上用作图法确定。雪洗暖通夹唐老师微星抠抠 213加00都54卯815

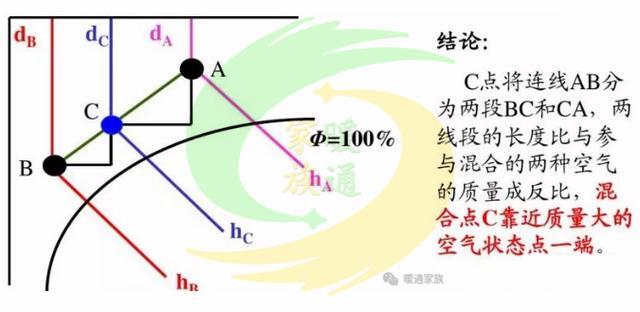

        设有两种状态不同的空气A与B，其干空气质量分别为MA和Mb，绝热混合后其状态用C表示。
