有些零件表面不是平面，而是由若干个曲面造成的，像机床的手柄、圆球这类零件的加工在数控车床上需要通过我们的圆弧指令来完成，以下就是对于圆弧指令G02.G03的应用。

圆弧插补指令-命令刀具在指定平面内按给定的进给速度F作圆弧运动，切削出圆弧轮廓。

圆弧补插指令：顺时针圆弧插补指令G02 逆时针圆弧指令G03

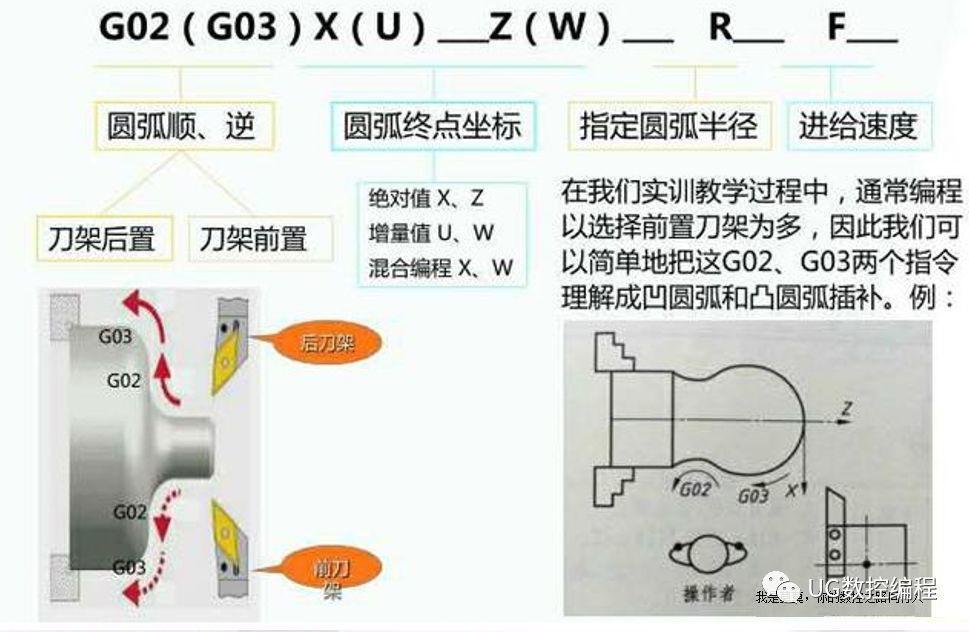

G02、G03指令编程格式

G02、G03指令编程说明

1. 用绝对尺寸编程时，X、Z为圆弧终点坐标。

2. 增量尺寸编程时，U、W为圆弧终点相对圆弧起点的增量值，R为圆弧半径。

3. F为进给量。

4. 用R方式编只适用于非整圆的圆弧补插，不适用于整圆加工。

5. G02/G03为模态指令，如下一段指令也是G02/G03加工可省略G02/G03不写。

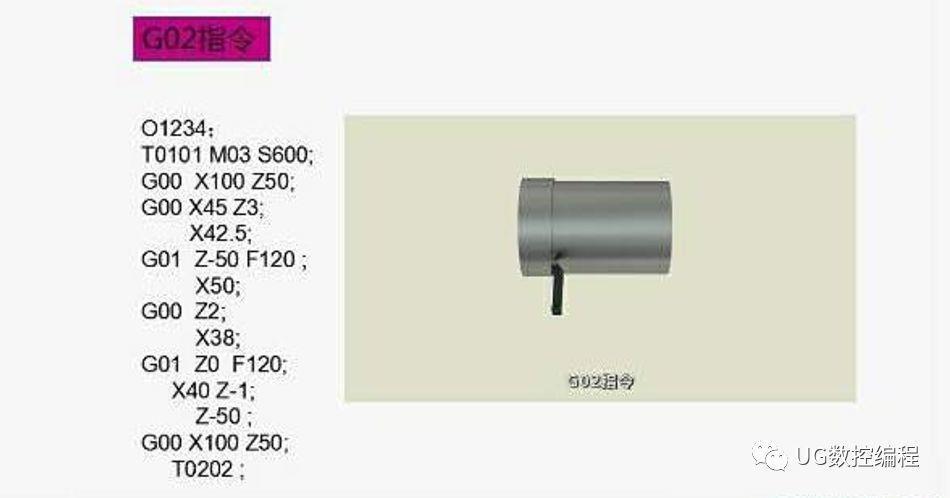

G02指令过程演示

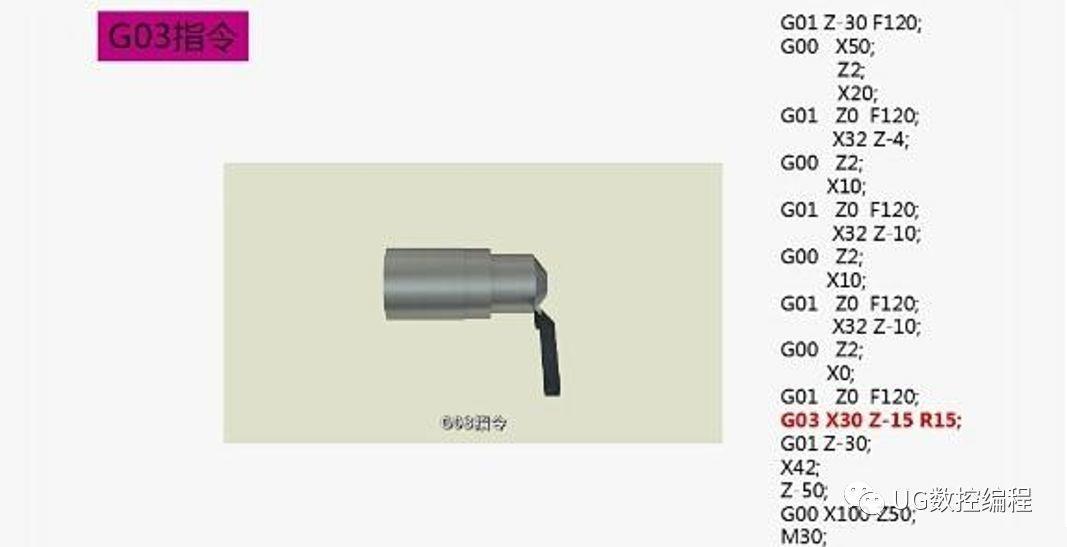

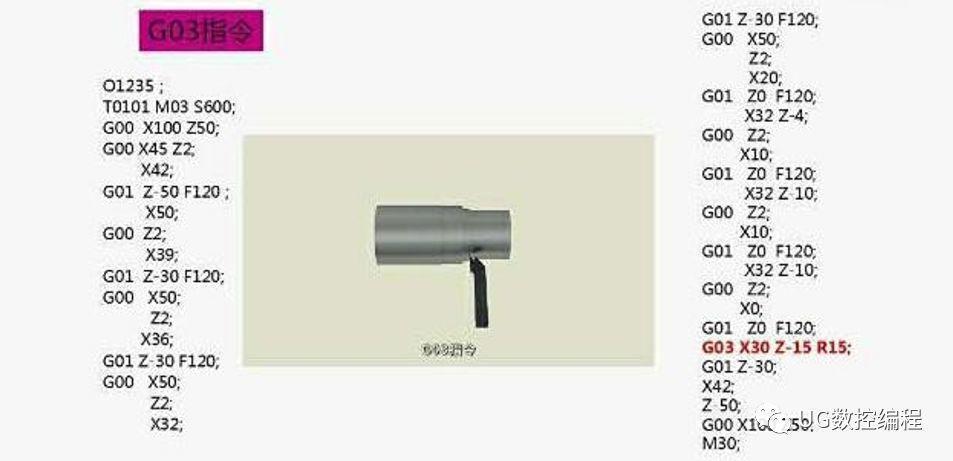

G03指令过程演示
