径向孔是通过选取一个放置参照和两个偏移参照来来创建的。

当放置参照为圆柱曲面时：一个偏移参照用于确定偏距，一个偏移参照用于确定角度。

当放置参照为平曲面时：一个用作基准轴，一个曲面或基准平面用于确定角度。以下图为例。

（1）

打开配套文件HOLES_RADIAL_DIAMETER.PRT。

（2）

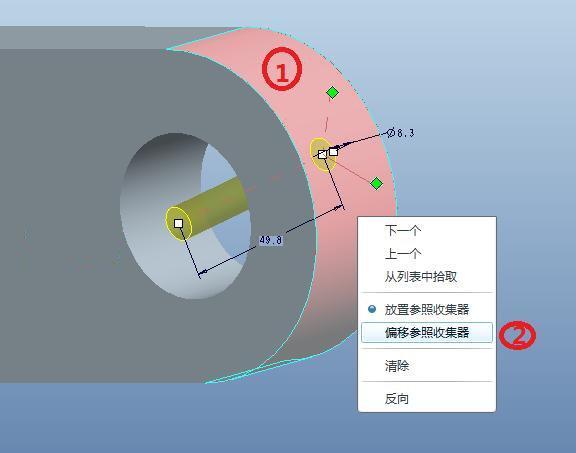

从特征工具栏中启动“孔工具”，选择如图所示圆柱表面作为放置参照①，右键单击，选取“偏移参照收集器”②。

（3）

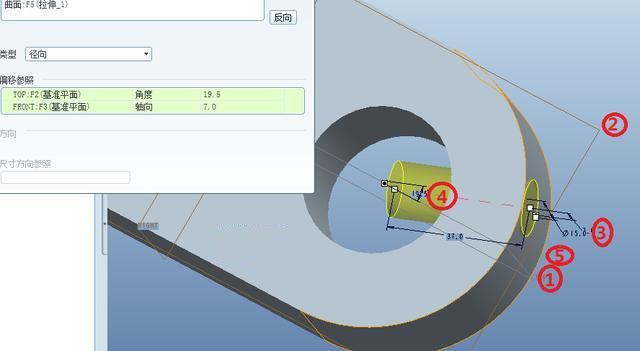

按住CTRL键选取TOP基准平面①和FRONT基准平面②，在尺寸③处双击，将距离FRONT基准平面的偏移值改为0，在角度尺寸④处双击，将距离TOP基准平面的角度偏移值改为45，在尺寸⑤处双击，将孔直径数值改为15。

（4） 在孔特征操控板将孔深度改为“到下一个”，也可以按住shift键拖动孔深度控制滑块到圆柱内表面。

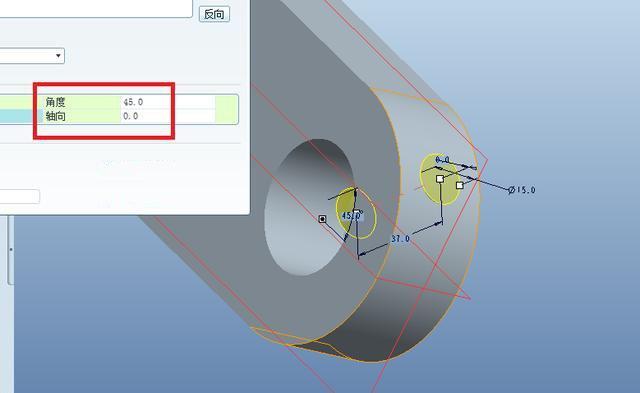

（5） 单击“完成特征”，最终效果如下：

在上述操作中，选择的放置参照为圆柱曲面，该参照用来确定孔“钻入”模型的起始点，此时孔放置类型只能为“径向”，偏移参照选择的是两个基准平面，一个用来确定孔中心线和偏移参照之间的角度，一个用来确定孔中心线和偏移参照之间的距离。

（6）

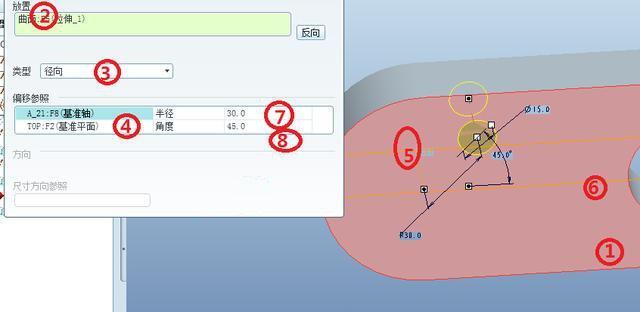

从特征工具栏中启动“孔工具”，选择如图所示前部表面作为放置参照①，在空特征操控板中单击“放置”按钮

②，将孔类型改为“径向”③，左键单击④处，激活偏移参照收集器，按住ctrl键选择基准轴A_21⑤和TOP基准平面⑥作为偏移参照，将距离TOP基准平面的角度数值改为45度⑦，距离基准轴A_21的半径数值改为30⑧，孔直径设置为15，孔深度选项改为“穿透”。

上述步骤中选择的放置参照为平面，此时可供选择的放置类型有线性、径向和直径三种，所以需要手动去设置孔的放置类型为径向，许多初学者往往忘记去选择孔的放置类型。

当径向孔的放置参照选择为平面时，偏移参照为基准轴和平面，该处基准轴A_21用来确定孔中心线到改轴之间的距离，可设想为孔均布的圆半径。另外一个偏移参照TOP基准平面用来确定孔中线线和该参照之间的夹角。

（7）

单击“完成特征”，最终效果如下：

径向孔的一个重要用途即用来创建在某一圆周上均匀分布的孔。
