本文为翼龙的拼装教程，希望对大家有所帮助！

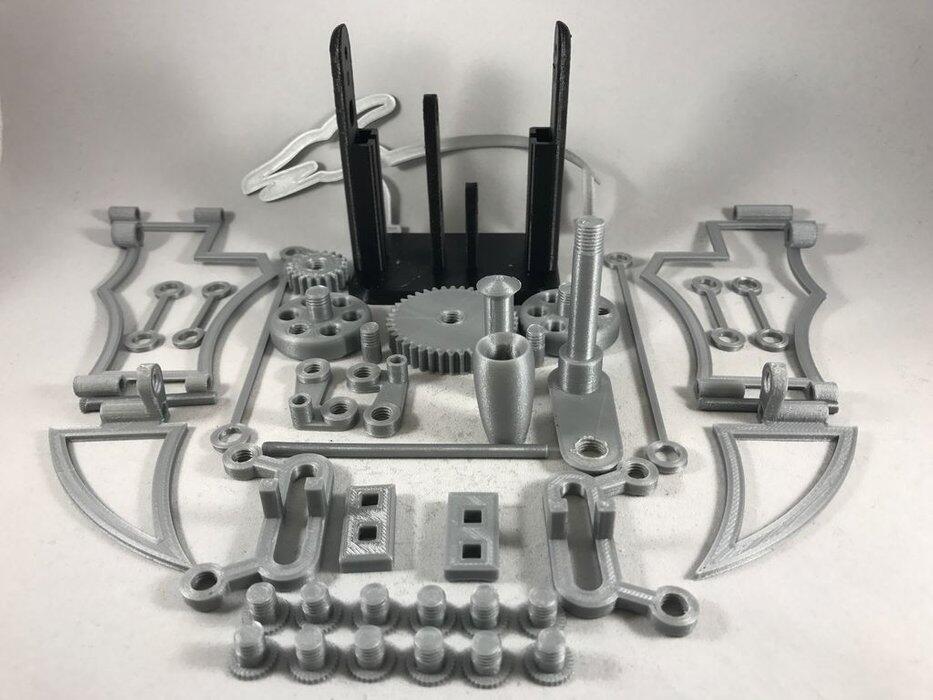

第1步：打印并准备零件。
我将所有部件打印在Ultimaker 2+ Extended和Ultimaker 3 Extended上，垂直分辨率为.1mm。我附上了一份PDF，其中包含每个部件的名称，计数，填充，边缘，筏和支撑设置。
这个模型在一些非常狭小的空间中使用了一些小部件。
在组装之前，测试配合和装饰，锉刀，沙子等所有部件，以便移动表面的平滑移动，以及非移动表面的紧密配合。根据您选择的颜色和打印 机设置，可能需要或多或少的修剪，归档和/或打磨。小心地记录与构建板接触的所有边缘，以确保所有构建板“渗出”被移除并且所有边缘都是平滑的。我使用小珠宝商文件和足够的耐心来执行这一步。
该模型使用螺纹装配，螺纹为M6乘1和M8乘1。请注意，在PDF中我打印了一些带有螺纹孔的部件，以便使后期打印更容易清理这些部件。如果在印刷后螺纹孔难以安装，则使用M6乘1或M8乘1螺丝，或M6乘1或M8乘1水龙头清洁它们。
第2步：组装连接

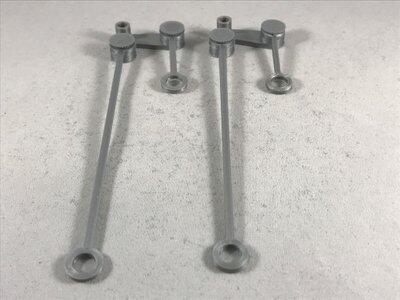

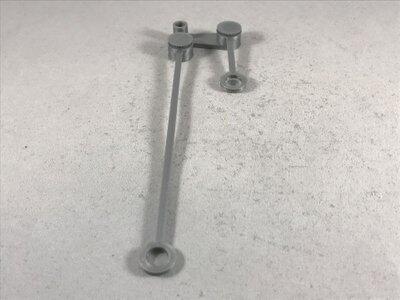

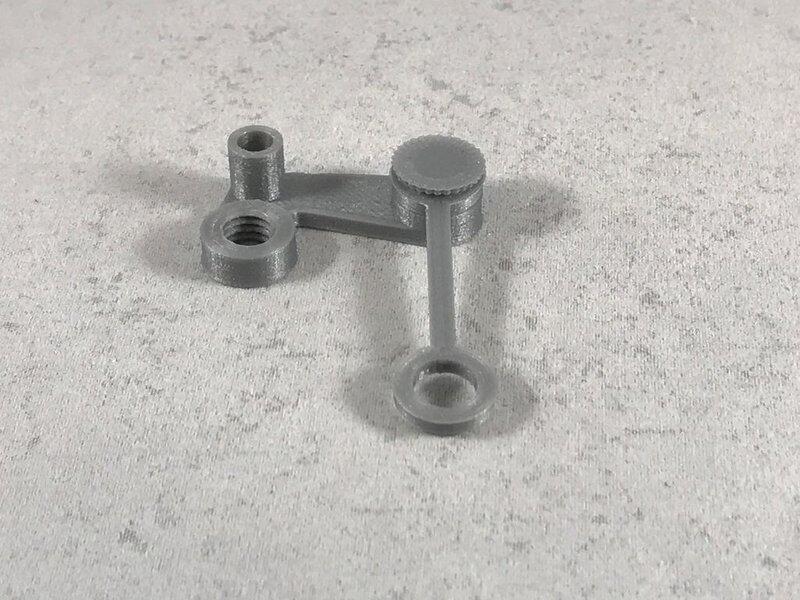

使用一个“Knurled 6mm.stl”，将一个“Arm Yoke.stl”连接到一个“Bellcrank.stl”，如图所示。
使用另一个“Knurled 6mm.stl”，将一个“Arm Wing Tip.stl”连接到相同的“Bellcrank.stl”，如图所示。
两个臂必须在钟形曲柄上自由旋转。
对剩余的“Bellcrank.stl”重复此过程，如图所示。
第3步：组装基座

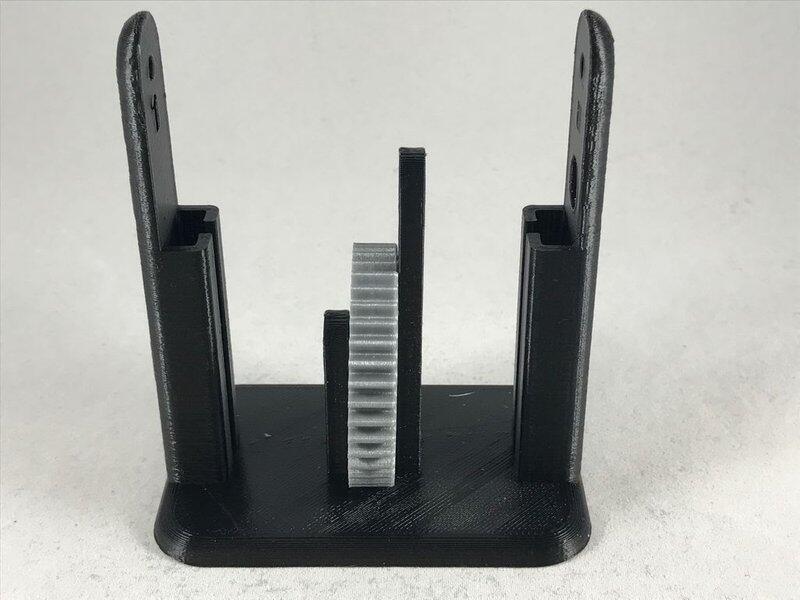

将“正齿轮（40齿）.stl”定位到“Base.stl”中，如图所示。

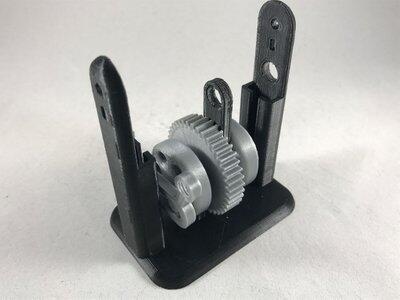

将一个“Cam.stl”拧入“直齿轮（40齿）.stl”。将剩余的“Cam.stl”穿入“正齿轮（40齿）.stl”的另一侧。拧紧两个并检查两个凸轮中螺纹孔的方向。后凸轮（最靠近“Axle Gear 20 Teeth.stl”孔的凸轮）螺纹孔必须是直的，前凸轮螺纹孔必须是直的，如图所示（照片中我注意到我安装了凸轮）引脚只是为了清晰起见，此时不要安装它们）。如果螺纹孔无法与凸轮紧固对齐，请取下其中一个凸轮并插入使用8 x 8mm方形的纸巾，将其放入齿轮孔，然后再次尝试对齐。完成后，必须牢固地拧紧凸轮，

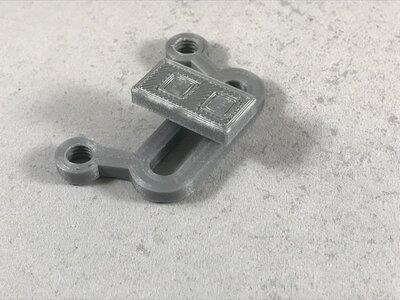

如图所示，将一个“Slide.stl”按到一个“Yoke.stl”上，确保滑块的较短端与螺纹轭臂相对。使用剩余的“Slide.stl”和“Yoke.stl”重复此过程。

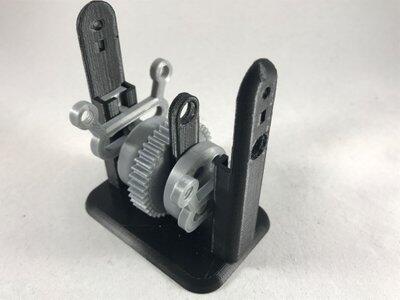

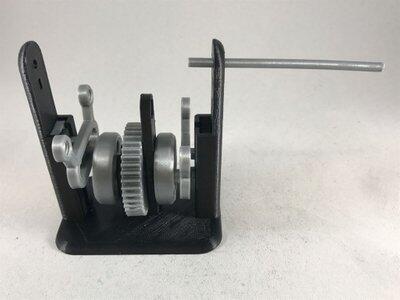

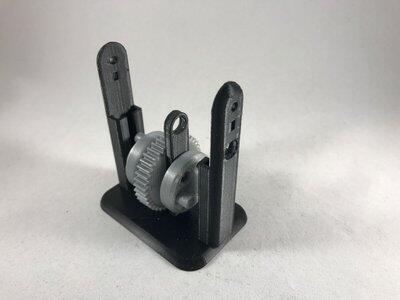

将一个轭架组件滑入位于底座组件前部的轭架导向器中，如图所示。旋转“直齿轮（40齿）.stl”，直到前凸轮上的螺纹孔朝左（或右）方向，然后小心地将一个“Pin Cam.stl”穿过轭架组件，并将螺纹“Pin Cam.stl” “进入凸轮的螺纹孔（我用小针鼻钳和一些耐心来执行这一步）。使用剩余的轭架组件和“Pin Cam.stl”对后凸轮重复此过程。在滑动导轨中涂抹大量的轻质机油。完成后，“直齿轮（40齿）.stl”应自由旋转，并且轭架组件应在导轨中上升和下降。

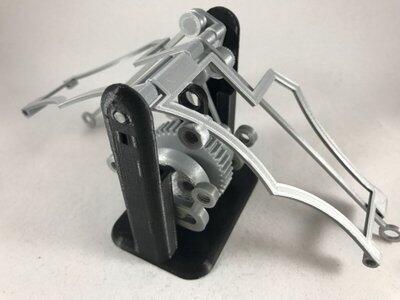

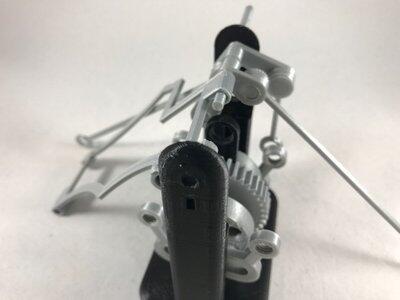

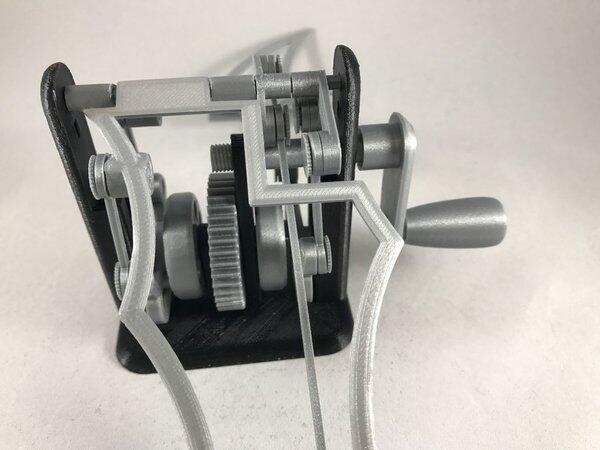

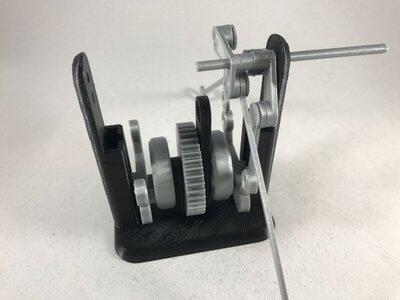

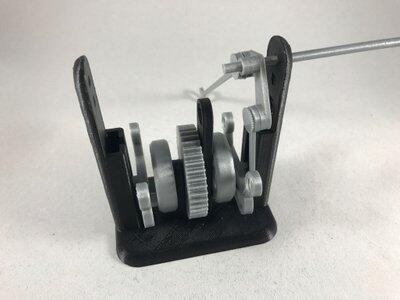

如图所示，将“Axle Wing Center.stl”部分滑入底座后部的轴孔中。如图所示，将钟形曲柄组件放在该轴上。定位“Wing Right Root.stl”，然后将轴向前滑动到足以与“Wing Right Root.stl”中的后轴孔接合。位置“Wing Left Root.stl”然后将轴向前滑过左翼根轴孔，穿过右翼根部的前轴孔，最后穿过底座中的前轴孔，如图所示。

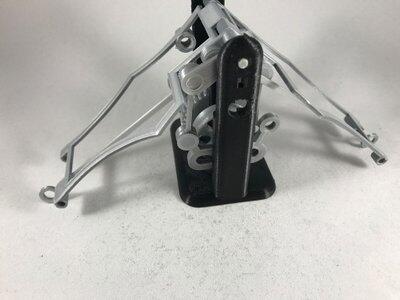

如图所示，使用两个“滚花6mm”将连接钟形曲柄组件的两个“Arm Yoke.stl”的自由端连接到后轭组件上。

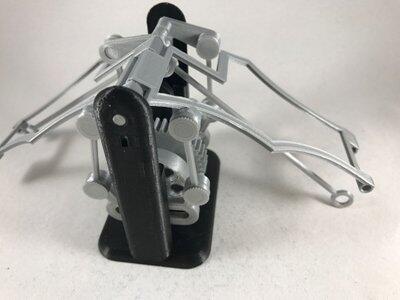

如图所示，使用两个“滚花6mm”将两个剩余的“Arm Yoke.stl”连接在翼根和前轭组件之间。
第4步：附上翼尖

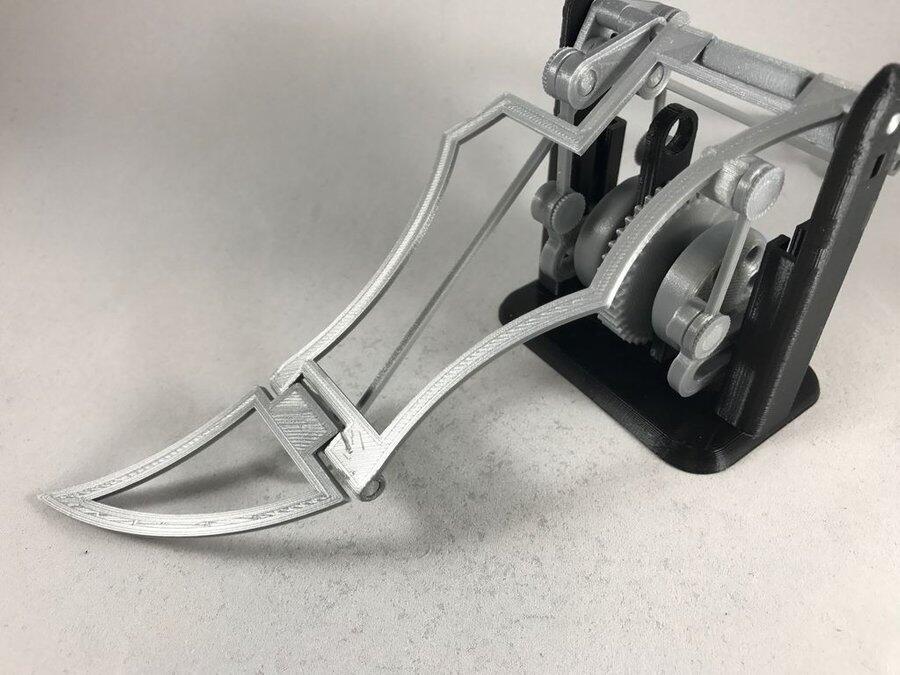

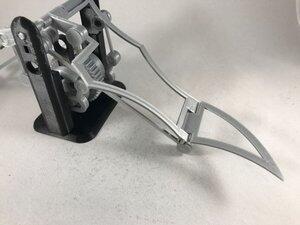

使用一个“Axle Wing Tip.stl”将“Wing Right Tip.stl”附加到“Wing Right Root.stl”，如图所示。
使用一个“滚花6mm.stl”将连接到后钟形曲柄组件的“Arm Wing Tip.stl”的自由端连接到“Wing Right Tip.stl”的控制喇叭上，如图所示。

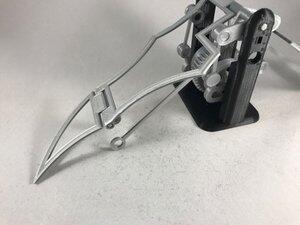

使用剩余的“Axle Wing Tip.stl”将“Wing Left Tip.stl”附加到“Wing Left Root.stl”，如图所示。
使用一个“滚花6mm.stl”将连接到前钟形曲柄组件的“Arm Wing Tip.stl”的自由端连接到“Wing Left Tip.stl”的控制喇叭上，如图所示。
第5步：组装并安装手动曲柄

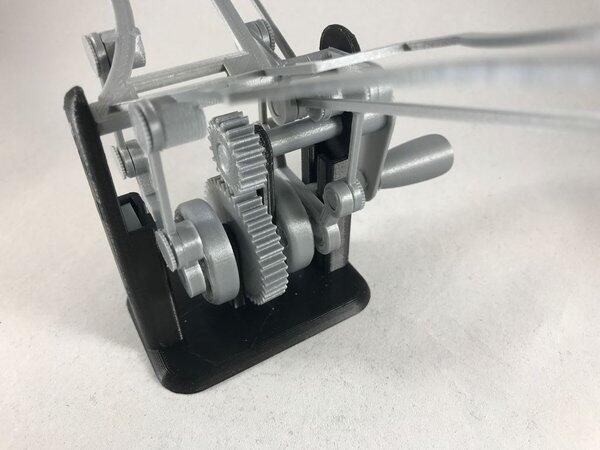

使用“Crank Bolt.stl”，将“Crank Knob.stl”连接到“Axle Gear 20 Teeth.stl”，如图所示。
将该组件滑入底座后部的曲轴孔中，穿过底座高塔中的孔，然后将“直齿轮（20齿）.stl”拧到组件上。
顺时针转动手摇曲柄（从后面看），确保整个组件自由运转。
第6步：完成

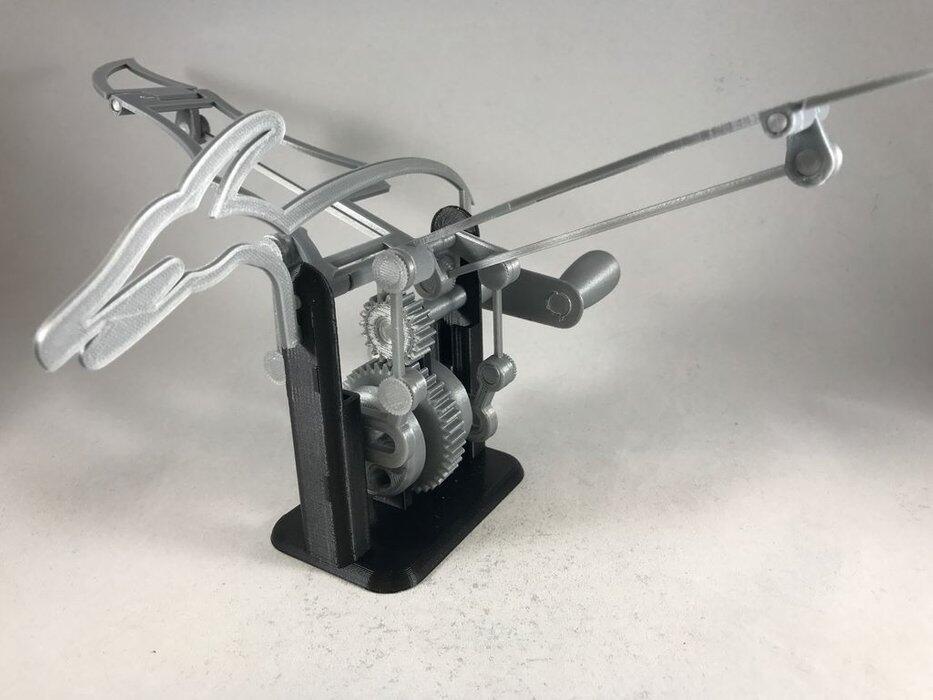

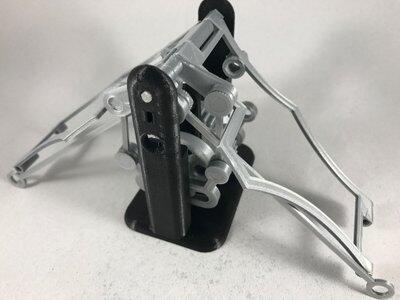

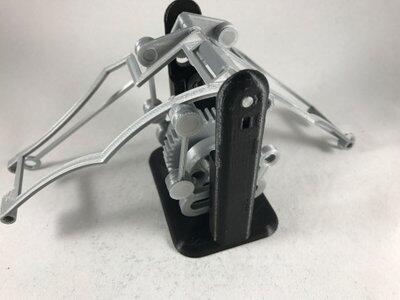

将“Body.stl”连接到基座组件上的小矩形孔，如图所示。
恭喜你，你结束了！
希望本教程对大家有所帮助，期待大家的作品！
