导热率是铜两倍的冷板真来了？聊聊光通信大厂的跨界产品，以及降低热点温度24°是怎么做到的

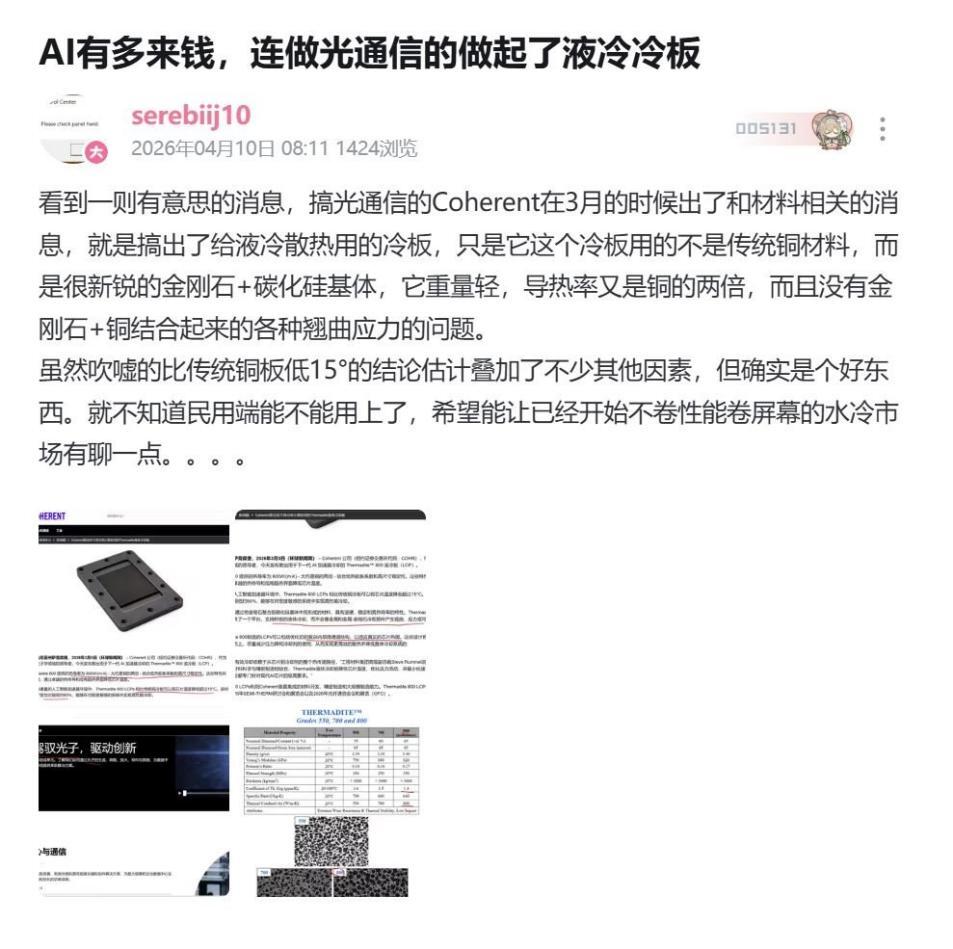

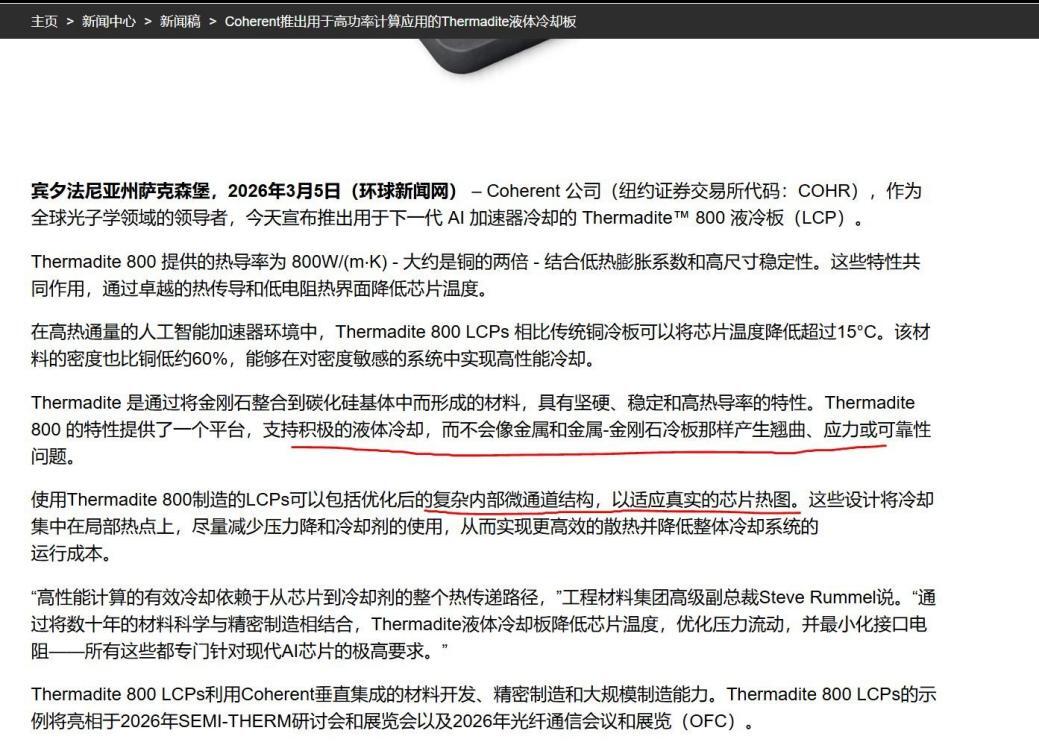

本文成文于2026年8月，本次专栏的由头是我4月份发过的一条状态：做光通信的Coherent（高意）在3月份的时候宣布，跨界搞出了给AI芯片液冷用的冷板，用的不是传统铜材料，而是金刚石+碳化硅的陶瓷基复合材料Thermadite。当时新闻稿里信息有限，我还在状态里吐槽，它那个“比传统铜板低15°”的结论，估计叠加了不少其他因素。
最近我翻到了它家在OCP（Open Compute Project，开放计算项目）冷板工作组（Cold Plate Workstream）上的一次讲座PPT，今年2月11日讲的，主讲人是产品开发和商业化高级总监Rob Murano。看完发现信息量比新闻稿大多了，而且我吐槽的“其他因素”，还真在PPT里找到了实锤，所以就有了本次专栏。
一、讲座背景：光通信厂子为啥在OCP讲冷板

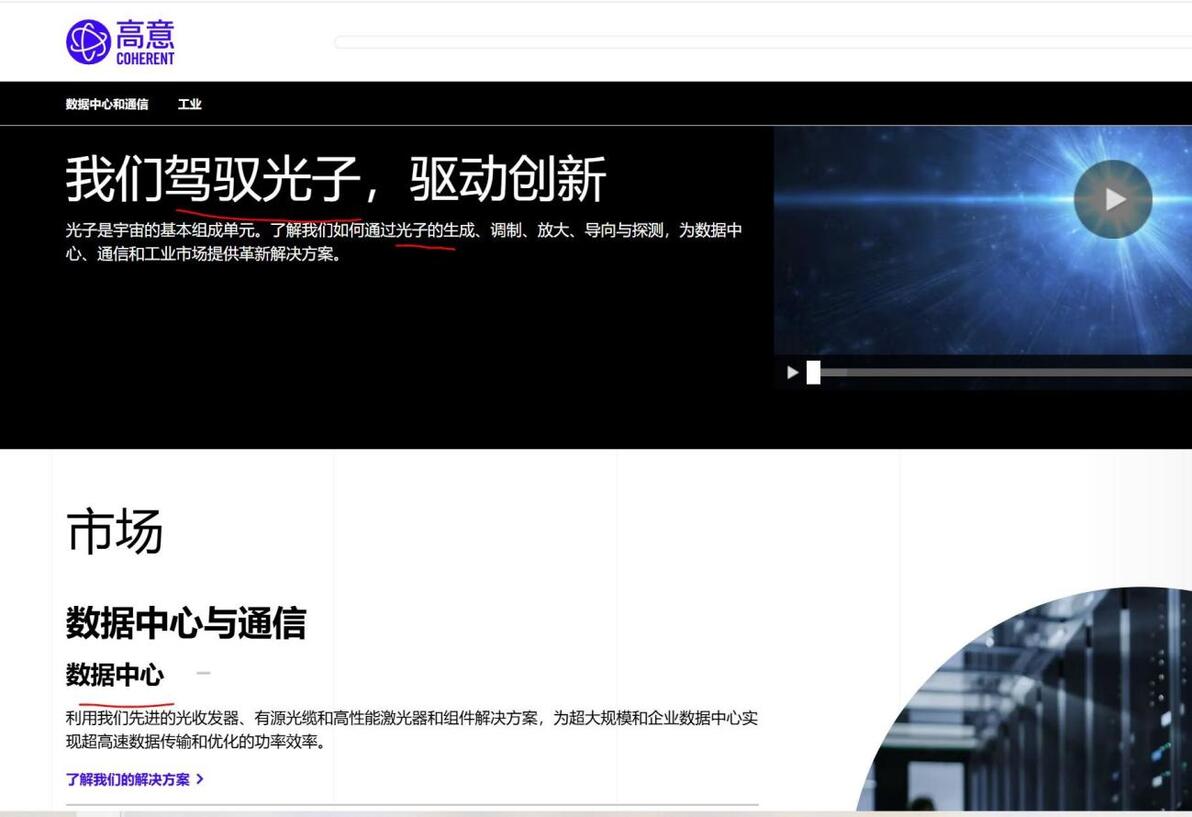

先得介绍下Coherent（国内叫高意）是干嘛的。它的主业是光通信和激光器，官网的口号是“驾驭光子，驱动创新”，客户主要就是数据中心和通信市场。
所以AI芯片的散热出了问题，它算是近水楼台——反正客户都是同一批。而且这次讲座的场合是OCP的冷板工作组，这是数据中心冷板标准制定的核心圈子，能在这里做技术报告，说明人家是冲着主流供应链去的，不是玩票。
二、Thermadite是啥：反应烧结SiC里掺金刚石

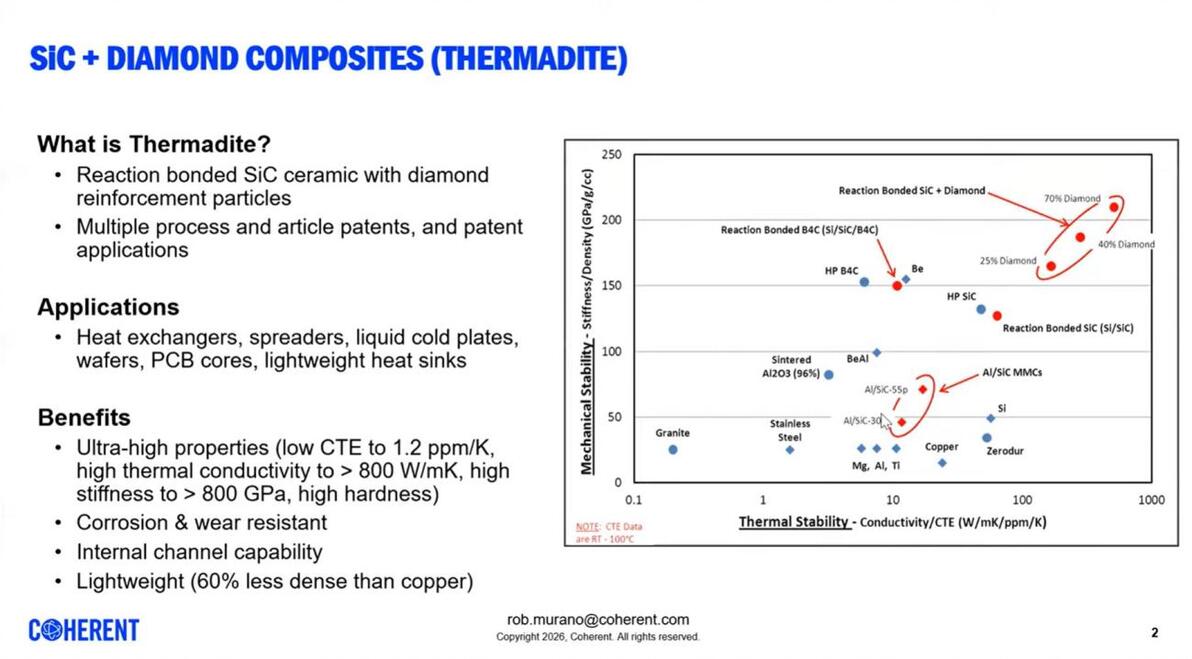

先说材料本身。Thermadite的本质是反应烧结碳化硅（Reaction Bonded SiC）基体，里面掺了金刚石颗粒做增强相，工艺和制品都有多项专利。它给的性能坐标图很能说明问题：横轴是导热率/热膨胀系数，纵轴是刚度/密度，越靠右上越好，Thermadite把铜、铝、Al/SiC这些金属基复合材料全甩在了身后。

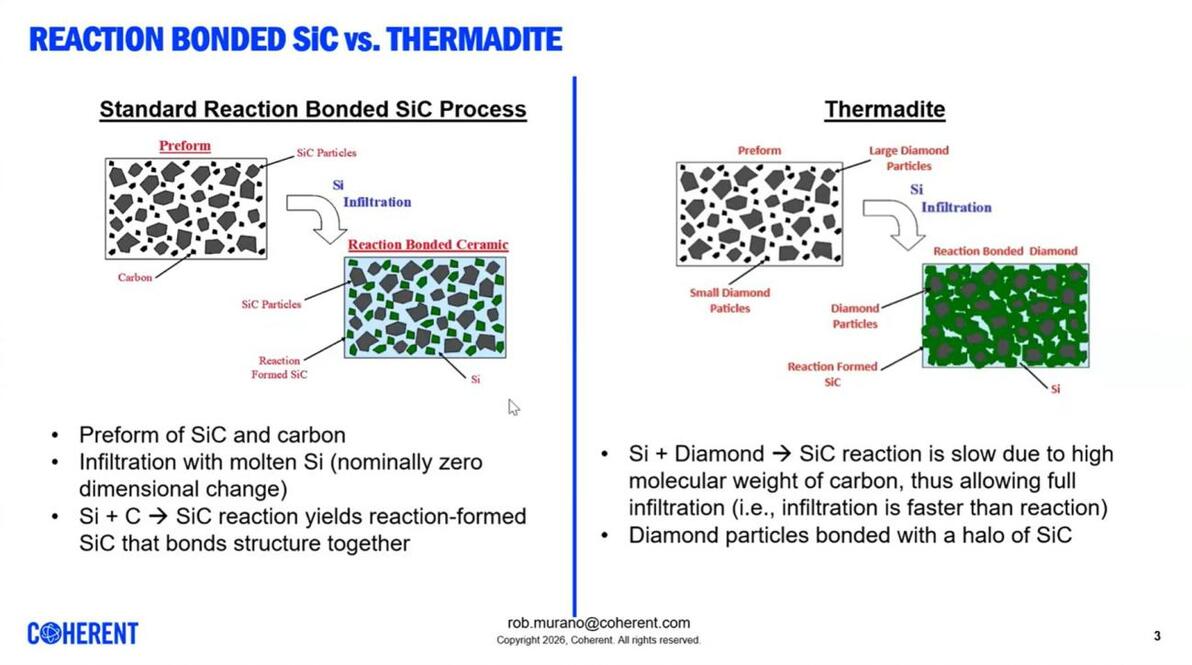

工艺上这页PPT最有干货。传统的反应烧结SiC是：先用SiC颗粒+碳做预制体（preform），然后熔融硅渗透进去，Si+C→SiC，反应生成的SiC把整个结构粘接起来，尺寸几乎零变化。
Thermadite的巧劲在于：预制体里直接混入大小两种粒径的金刚石。Si和金刚石的反应很慢（官方说法是碳的分子量大，反应慢），所以渗透能跑在反应前头，能保证充分填满；最后每颗金刚石都被一圈反应生成的SiC“光晕”包住，固定得死死的。
三、低CTE+高刚度：这材料天生适合贴芯片
性能部分是我觉得最值得聊的，先看一张我整理的对比表（铜和铝的数据直接来自PPT，硅的一列是我补的）：
CTE这块，Thermadite 800只有1.4 ppm/K，比硅芯片本身的2.6还低，也就是说它比芯片还“不爱膨胀”。而铜是17，铝是24，和芯片差了一个数量级。
我在自问自答3里写过，CTE不匹配就是芯片翘曲和泵出效应的根源——芯片、导热材料、散热器各胀各的，反复冷热循环就把导热材料挤出去了，铜底+高热密度芯片在这点上天然吃亏。金刚石+铜的复合方案导热也高，但CTE失配的翘曲应力一样要命，高意在新闻稿里diss“金属和金属-金刚石冷板的翘曲、应力、可靠性问题”，就是在点这个。
自问自答3（上）：导热材料的泵出现象(芯片，你头怎么尖尖的)和各方为解决它的努力
机械特性也是同一个道理。Thermadite 800的杨氏模量高达820 GPa，是铜的7倍、铝的12倍，比硅芯片本身还硬挺得多。热循环里它自己不弯，还能帮着把芯片“拉住”，这就是它敢做裸die直触冷板的底气。

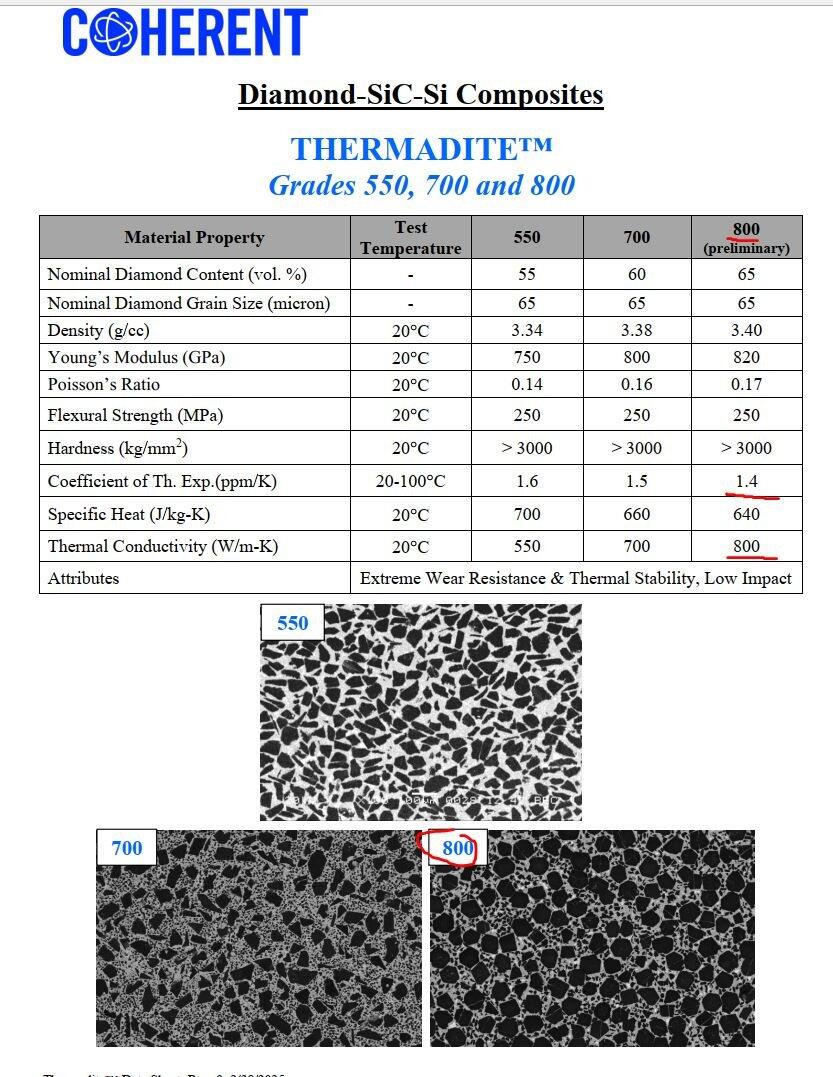

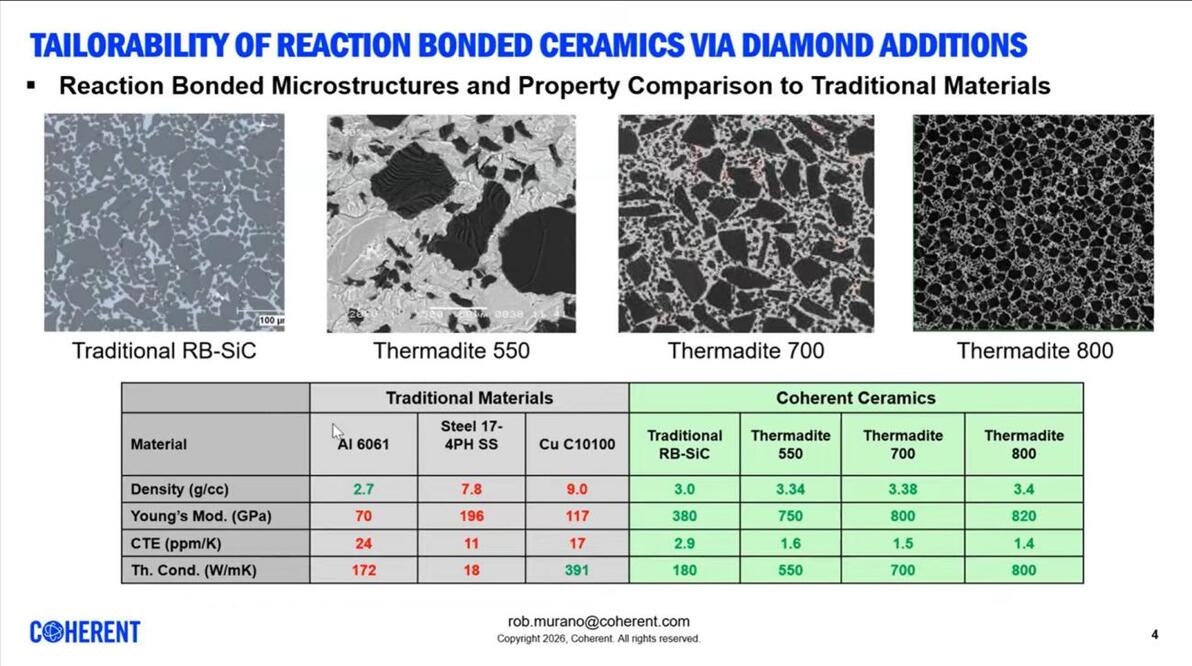

顺带说下牌号：Thermadite分550/700/800三档，数字就是导热率，金刚石体积分数从55%加到65%，从显微照片能明显看出金刚石越加越多。密度3.4 g/cc左右，比铜轻了约60%。
四、怎么用：高意卖的不是材料，是一整套方案

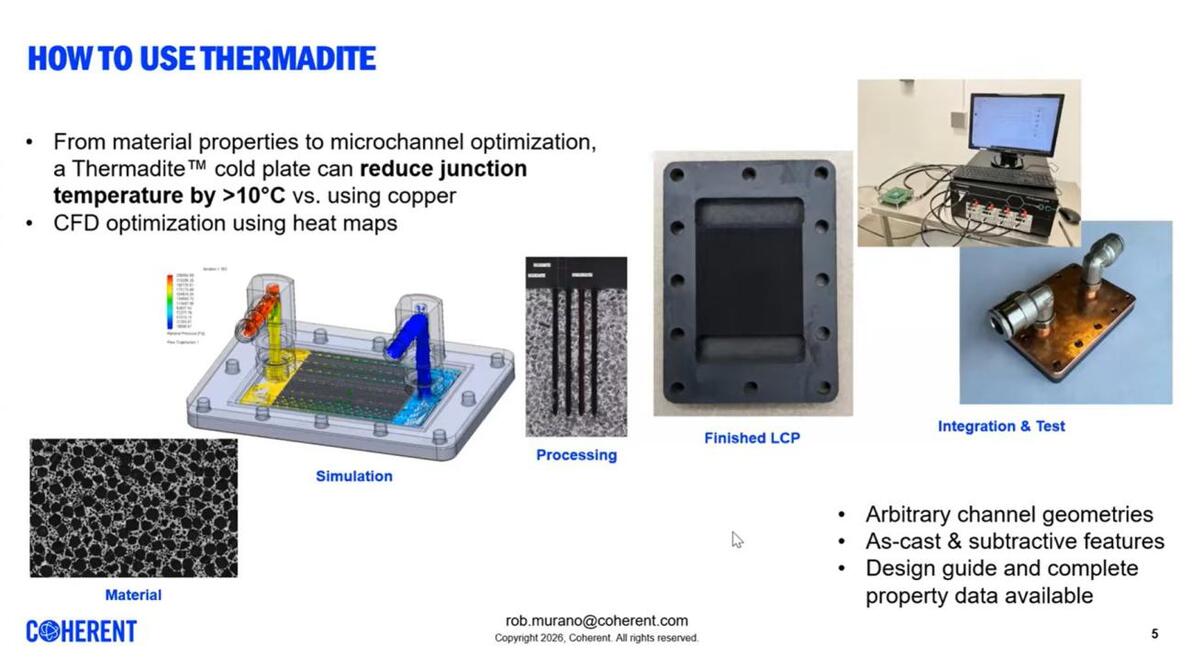

这页“How to use Thermadite”的PPT，潜台词要读出来：从材料性能→CFD热图仿真→微通道流道优化→加工（任意流道几何，铸造成形+减材加工结合）→成品冷板→集成测试，全链条都是它自己干。
也就是说高意不是卖块材料让客户回去自己折腾，而是连仿真带优化一起打包：客户给芯片的热图，它出整套冷板设计，还附带设计指南和完整的材料性能数据。这才是材料厂跨界做冷板的真正玩法——材料是自己的，设计和制造也是自己的，垂直整合。如此完整的一套解决方案，明显是为了高净值客户（也就是AI相关的厂商掏得起这个钱）准备的，民用那点利润，厂商怕是看不太上。
五、实测案例：600W六热点，以及测试台上的老熟人TTV10

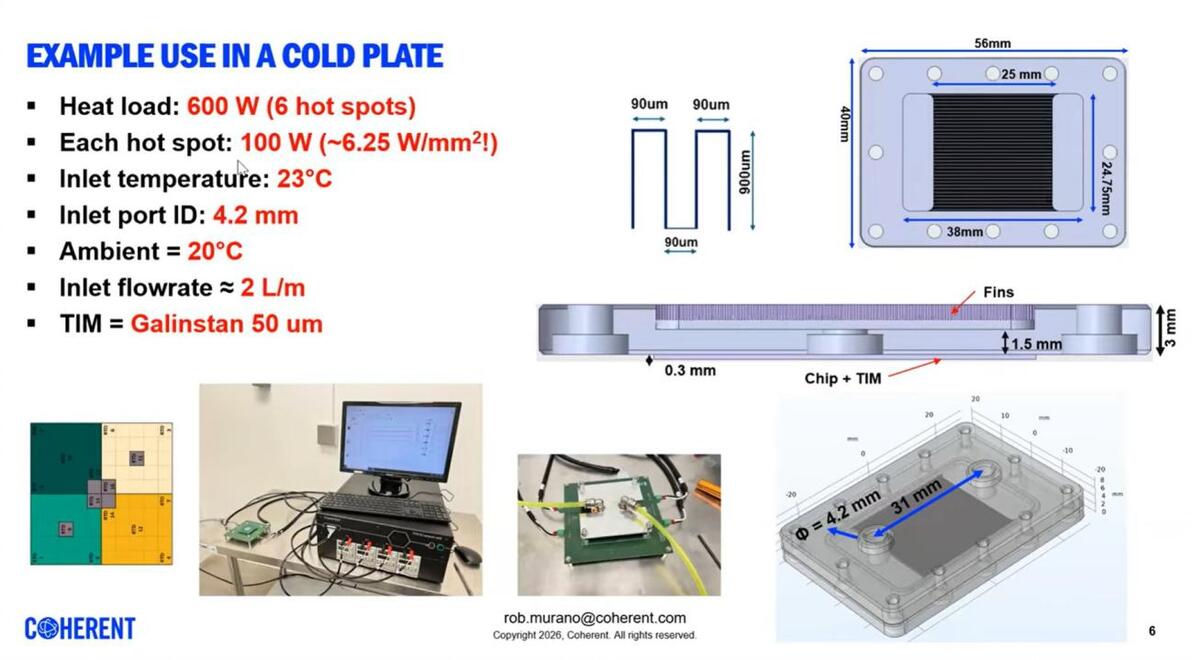

然后是实例测试环节。工况先摆出来：总热负载600W，6个热点各100W（局部热流密度约6.25 W/mm²，相当夸张），进水温度23℃，流量约2 L/min，微通道是90μm级别的铲齿，TIM用的是50μm的Galinstan液态金属。

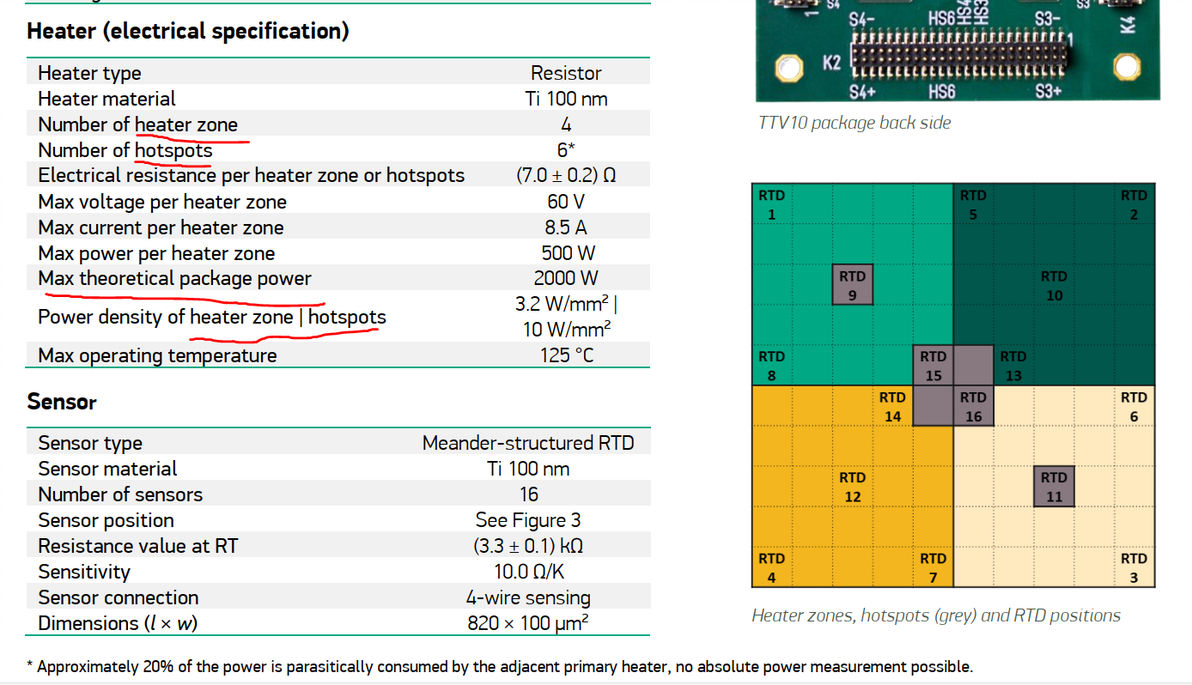

看到测试台的照片，我直接笑出声——这不就是我自问自答4里写过的德国nanotest的TTV10那套系统嘛！这热点区的配色，实在是太熟悉了。
自问自答4：芯片内部测温和高强度泵出测试也许能一石二鸟的解决，关键在“从芯开始”
当时我还在专栏里说，希望更多导热材料厂用这种高热密度TTV做测试。结果转头一看，高意这种大户早就用上了。只能感叹nanotest的产品用的人是真多，高意的预算也是真充足。

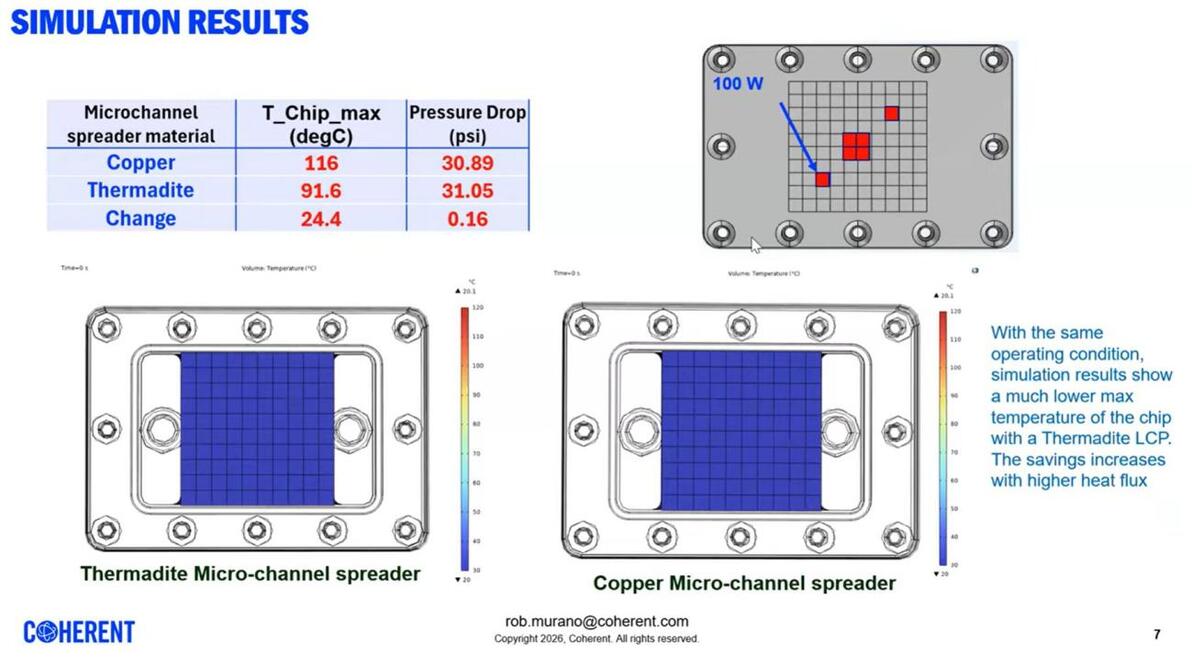

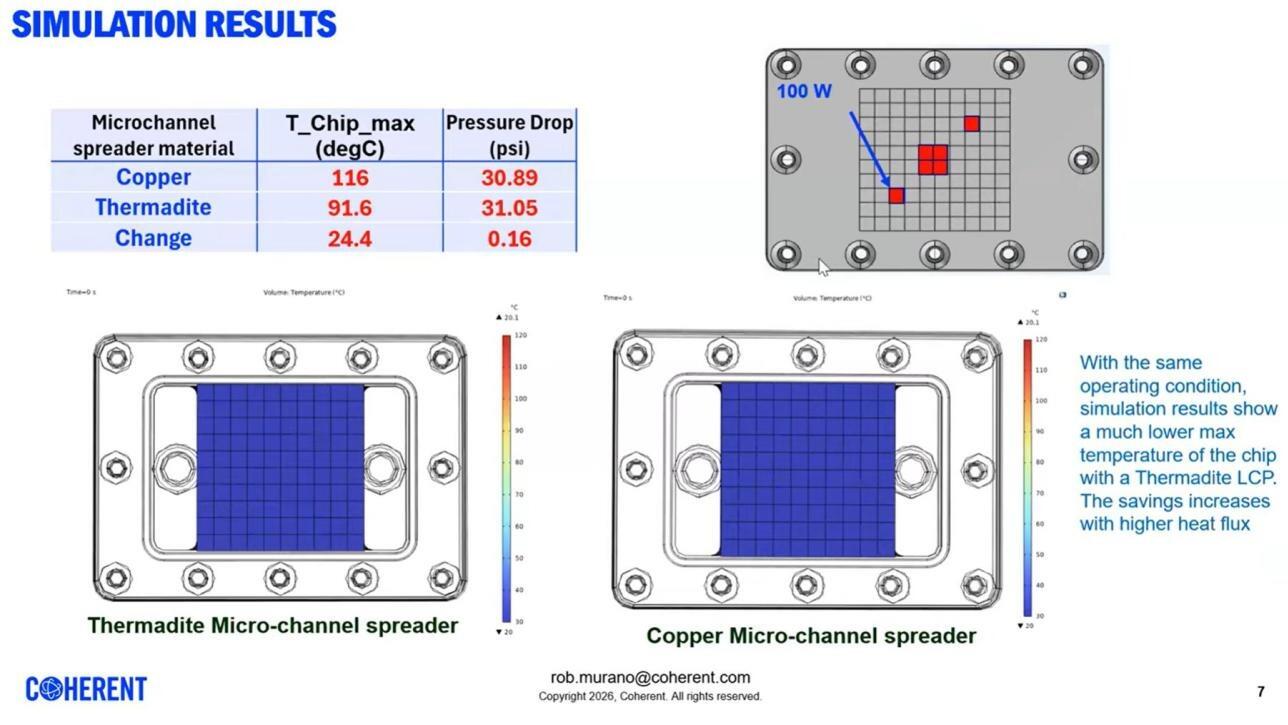

测试结果：芯片最高温度，铜底116℃ vs Thermadite底91.6℃，差了24.4℃；压强几乎没变（30.89 vs 31.05 psi）。光看数字确实非常漂亮。
六、细看demo里的“巧思”：我说的“其他因素”找到了
但是（重点来了），我4月状态里就吐槽过，这类宣传数字“估计叠加了不少其他因素”。把测试条件一条条拆开看，实锤了，“巧思”至少有三个：

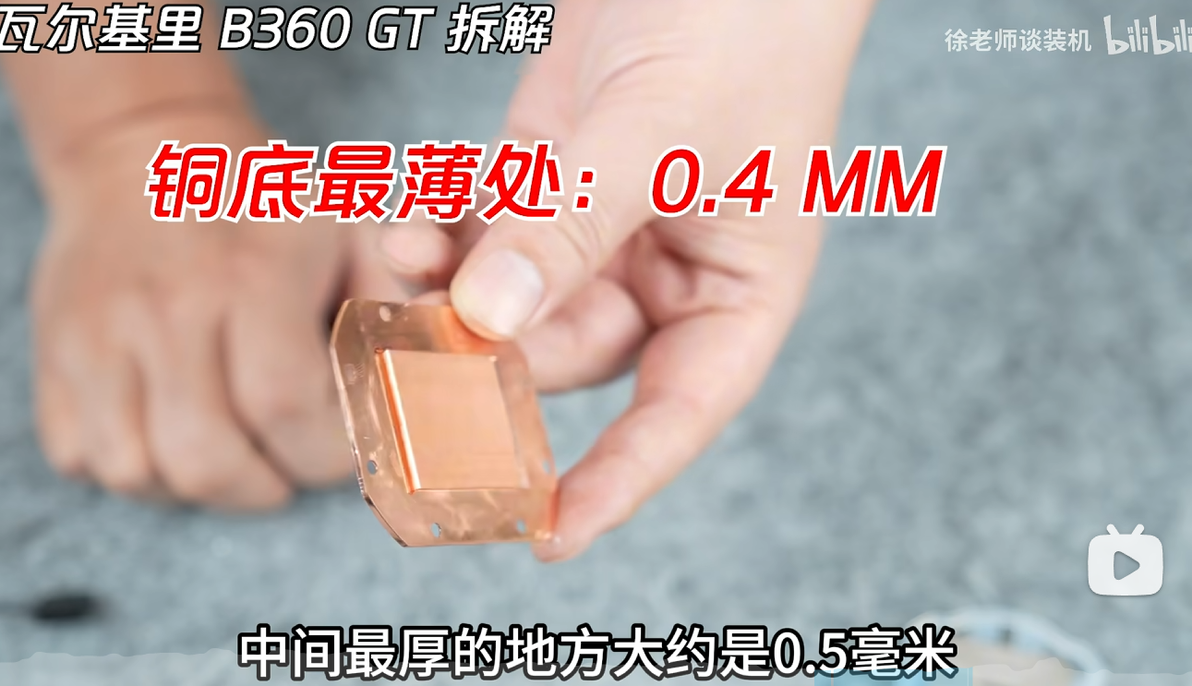

第一个，冷板底厚1.5mm。看PPT的剖面图，芯片+TIM上面那层底有足足1.5mm厚。现在卷性能的一体水冷，比如性能向的VK，普遍用的是0.5mm的铜底。
道理不难理解：导热率要够厚的材料才能体现出优势，0.5mm的薄底上，800 W/mK根本发挥不出来。反过来说，真到实际产品里用薄底，铜和新材料的差距可能就只剩demo里的三分之一了。
第二个，冷侧往死里拉满。铲齿密（90μm）、水温低（23℃进水）、流量还不小（2 L/min），这三条都是为了让水冷侧性能充分发挥。冷侧够凉快，中间环节热阻的变化才会敏感。
第三个，裸die的TTV10配50μm薄涂液态金属。现实中基本没人这么用。和上条一个道理：把其他环节的热阻压得越低越好，低到不能长时间用也无所谓，目的只有一个——让铜底和新材料底的热阻差异最大化。说白了，只是为了做个唬人的demo。
所以结论还是那句老话：材料方向是真的，但24.4℃这个数字是“精心布置”出来的，看看就好，别往实际产品上套。
七、完整大招：连TIM都不要的CVD金刚石直接键合

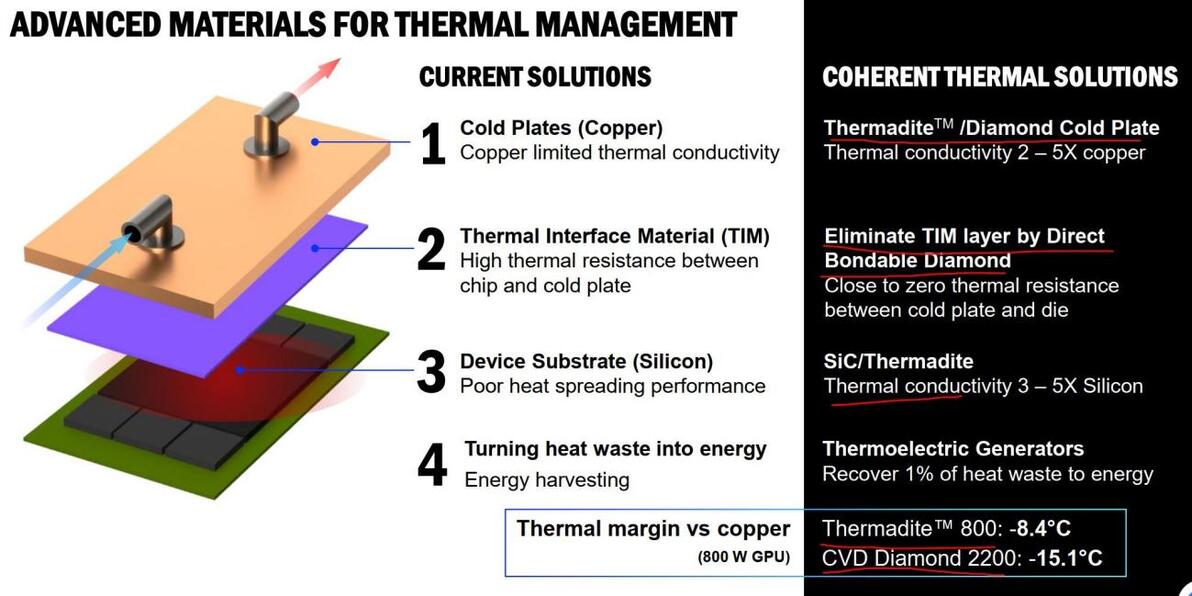

后来我又翻到它在投资者会议上放的公司进展PPT，发现它家还有后手。冷板只是整条热管理路线的一部分，最激进的搞法是直接抛弃TIM层——用可直接键合的金刚石把TIM整个干掉，冷板和die之间接近零热阻。

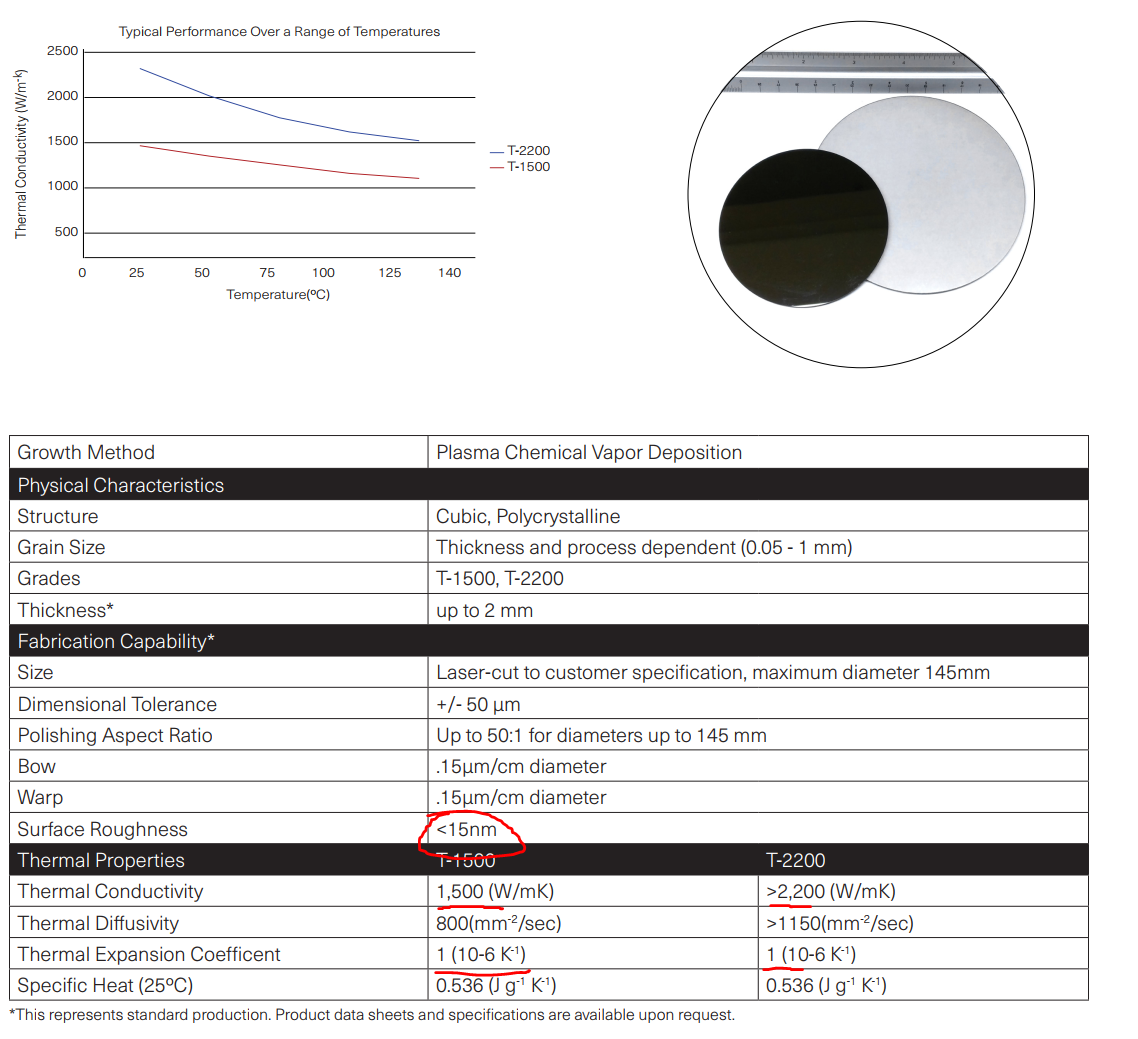

这个“CVD金刚石”大招，我找到了它家的数据手册：CVD金刚石分T-1500和T-2200两个牌号，导热率1500~2200+ W/mK，比Thermadite 800又翻了接近3倍；CTE只有1 ppm/K，比Thermadite还低，和硅芯片贴得更死；最大能做145mm直径、2mm厚的整片晶圆，光学级抛光，表面粗糙度<15nm，而且几年前就开始量产供货了，不是PPT材料。
效果确实不错：同样800W GPU工况，Thermadite 800比铜低8.4℃，CVD Diamond 2200直接低15.1℃。吐槽一句：它家新闻稿里写的是Thermadite 800相比于铜底水冷温升降低超过15°，前面的报告里是热点降低24°，怎么到这又变成8°了，我看的很懵。
代价倒是很炸裂：激进到直接用金刚石本体、彻底消灭TIM、和芯片直接键合——键合还得靠Ti这类金属中间层过渡，芯片本身都要为此改设计。这已经不是换个冷板的事了，是从封装层面动刀。效果好是真的好，贵也是真的贵，但AI芯片设计厂得大改设计才能适配，这我觉得不太现实。
八、同样玩金刚石，暴力熊只玩了一半

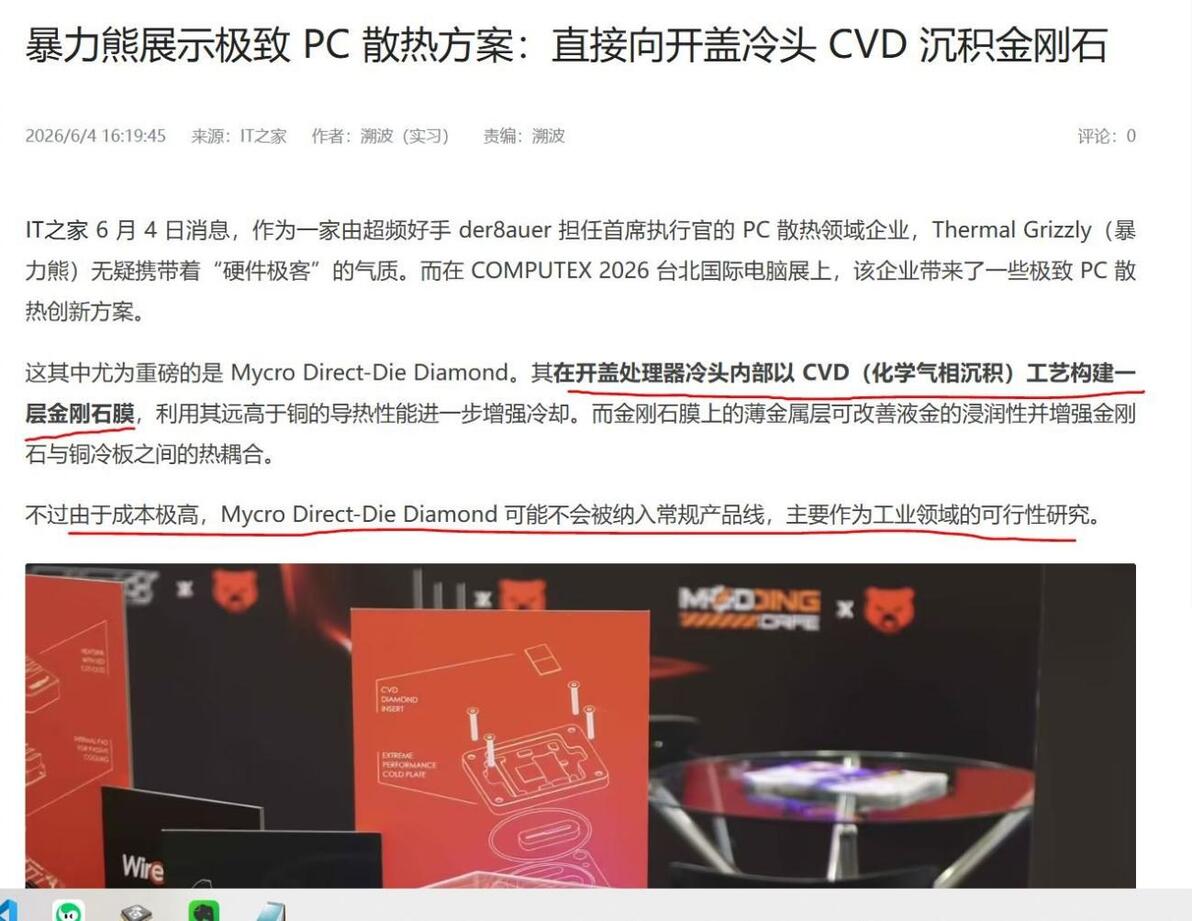

说到CVD金刚石散热，就不得不提今年COMPUTEX 2026上暴力熊（Thermal Grizzly）展出的Mycro Direct-Die Diamond——在开盖处理器冷头内部CVD沉积一层金刚石膜，乍看和高意是同一条技术路线。
但细看就露馅了，只搞了一半：金刚石膜上面还要再镀一层薄金属来改善液金的浸润性——换句话说TIM（液金）还留着呢。人家高意的路线是“消灭TIM”，暴力熊是“给TIM垫层金刚石”，顾头不顾腚。官方自己也承认成本极高，不会进常规产品线，只是个可行性研究。

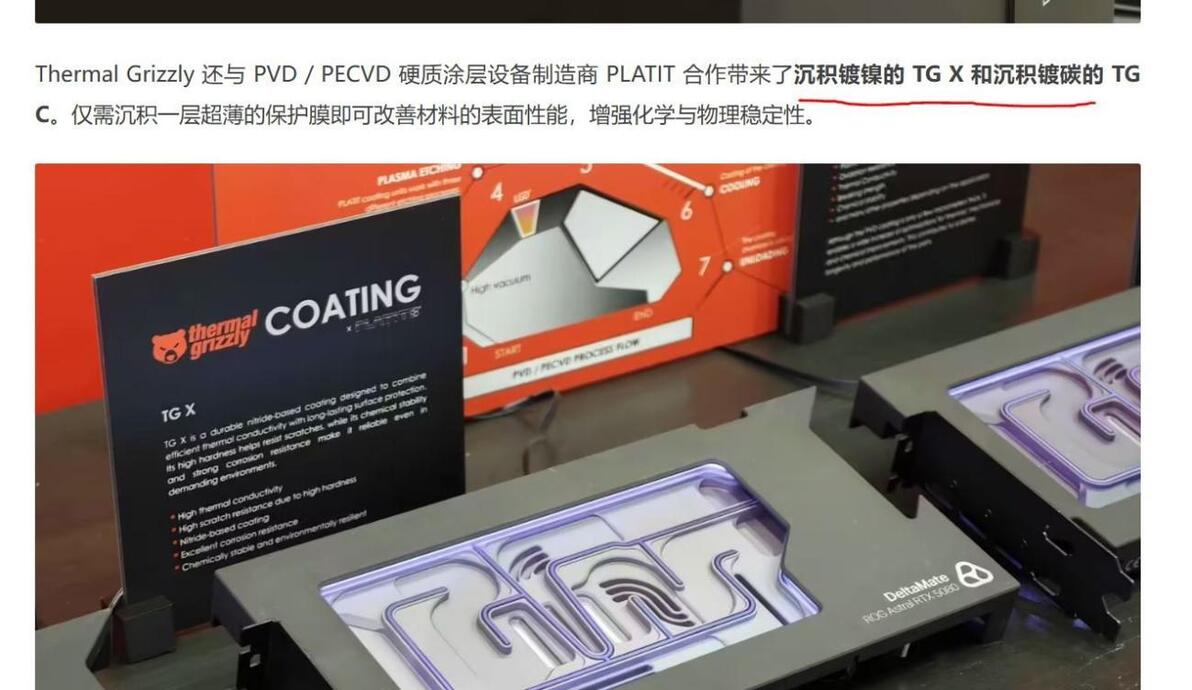

那实际落地的是啥？和镀膜设备商PLATIT合作的TG X（沉积镍）和TG C（沉积碳）——一层超薄保护膜，增强点化学物理稳定性。搞半天原来就是行业现有的镀镍工艺降低点厚度啊，折腾一通还是熟悉的“买家秀和卖家秀”。
更搞笑的是相关软文，还真指望这种智商税小作坊来引领行业，实在是很不严肃。
九、结尾：对民用端意味着什么

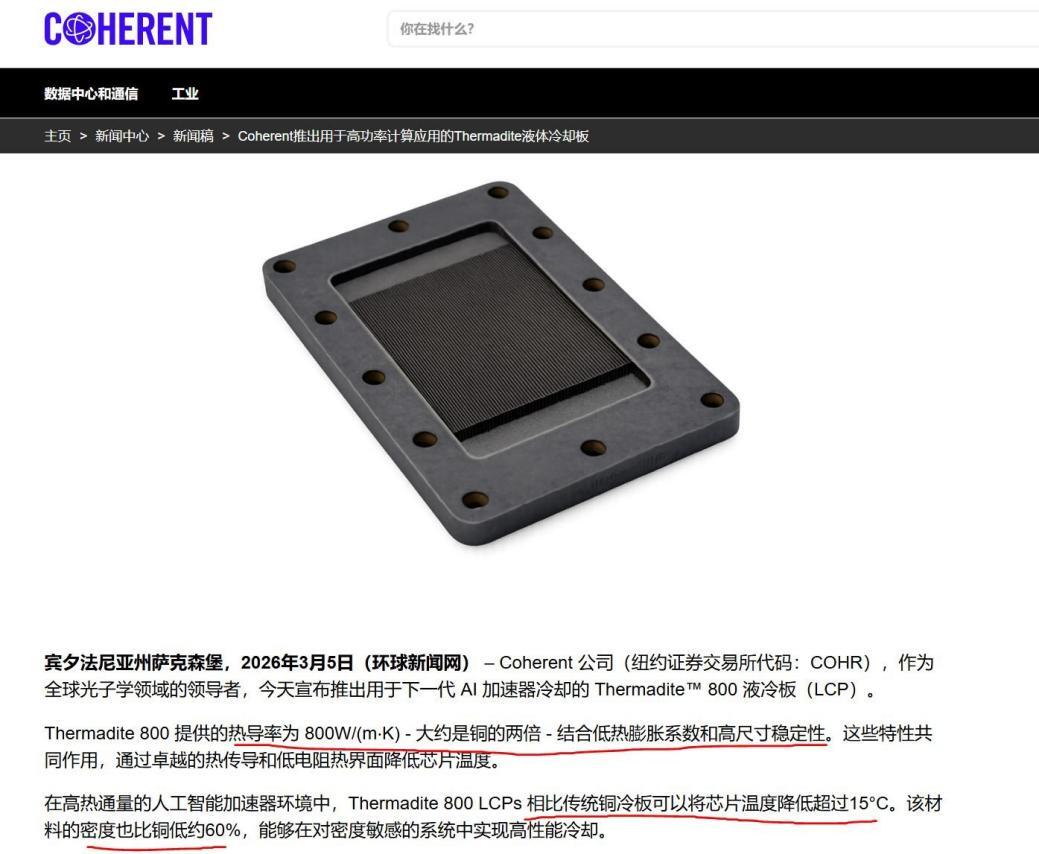

Thermadite 800新闻稿宣称比铜冷板降低超15℃、密度低60%、可按真实芯片热图定制微通道。当时我就想知道“不知道民用端能不能用上”——现在答案更清楚了：Thermadite冷板短期是数据中心级，CVD直键合更是天价方案，而消费级最积极的暴力熊也玩不起此技术。民用端短期无望，水冷市场来说，最近好像还是只能卷屏幕啊，有点郁闷的。
