前言:高端研发的核心困境,常规PCB厂难以破解

在新能源、5G射频通信、光电子、高端工控、航空医疗等前沿领域,硬件研发工程师与采购从业者常面临共性难题:常规PCB板材与标准化工艺,已无法跟上高端产品的快速迭代。

高功率工况下板材散热不足,高频传输中信号损耗严重,柔性板反复弯折后易断裂;小众特种基板与特殊定制工艺无人承接,高复杂度订单屡遭婉拒,打样周期冗长,批量品质波动明显……

当标准化代工方案无法适配您的非标、精密、高难度研发需求时,您需要的不是普通工厂,而是深耕特种PCB领域、专攻疑难制程的“专精特新”智造平台——百能云板,专为行业“做不了、做不好、不愿做”的高难度PCB需求而生。


一、百能云板:深耕PCB领域的专精特新智造力量

百能云板隶属深圳市百能信息技术有限公司,是深耕行业多年的专精特新PCB一站式智造平台。聚焦高精密多层板、特殊工艺板材及特种功能PCB的研发与定制生产,覆盖极速打样、中小批量试产、大规模量产全场景服务,全面匹配高端硬件企业的研发与生产节奏。

依托 29年 PCB制造深厚积淀,平台融合互联网大数据与自主开发的 iPCB智能系统,精准破解高端PCB定制痛点,打造特种PCB电商标杆,助力全球硬件产品升级与供应链提质增效。

📌 品牌核心实力

  • 硬核行业积淀:29年专业PCB制造经验,百人核心技术研发团队,持续迭代高难度制程工艺。

  • 全域产业布局:立足深圳,在深圳、江西、江苏布局现代化专属智造工厂,全自产保障交付。

  • 全球服务能力:业务覆盖 128个 国家及地区,累计服务 10万+ 企业及科研用户。

  • 严苛品质认证:全制程36道工序闭环检测,成品合格率稳定在 99%以上,通过ISO9001、UL等多项国际权威认证。

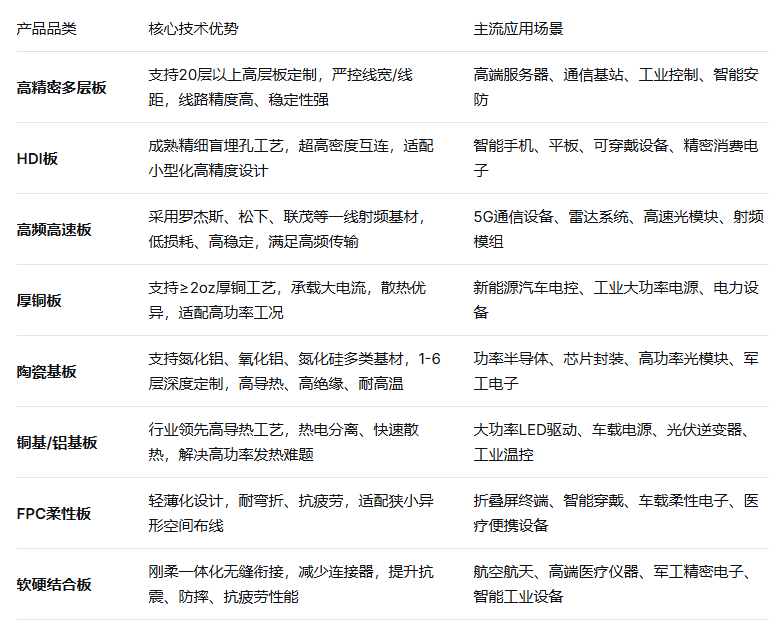

二、八大全品类产品线,全面覆盖高端特种PCB定制

针对高端行业差异化、定制化、高难度需求,百能云板搭建完善的特种PCB制程体系,八大核心产品线突破常规工艺极限,精准匹配各领域尖端设计标准。


三、四大核心竞争优势,筑牢高难度PCB品质底气

✅ 源头严控:全系A级一线基材,从根源规避瑕疵 PCB品质始于原材料。百能云板所有基材(FR-4、高Tg、无卤素、高频特种板材等)均采用行业一线品牌A级原料,杜绝板翘、起泡、分层、散热失效等常见问题,从源头保障高端板材的稳定性与耐用性。

✅ 全自产智造:自动化精密产线,精准落地复杂工艺 深圳、江西、江苏三大自有智造基地,配备进口高端自动化设备:激光镭射钻孔机确保微孔、盲孔精准对位;高精密蚀刻线、全自动丝印机把控线路与阻焊精度;全程数字化看板智能管控,生产数据实时溯源,实现工艺零偏差、交期零延误。

✅ 全流程质检:36道严苛检测,适配特种工艺高标准 针对镀金、镀银、金手指、异形孔、盲埋孔、混压工艺等高难度定制需求,平台拥有成熟落地工艺。全程执行36道标准化检测工序,涵盖AOI光学检测、飞针全能测试、铜厚精准测量、冷热循环冲击测试等,层层严控品质,确保每块出厂板材适配高端严苛工况。

✅ 自研技术赋能:iPCB智能系统,降本提效避坑 依托拥有完整知识产权的iPCB CAM智能系统,完美兼容Gerber、ODB++等全格式文件。可智能完成DFM隐患排查、一键自动报价、智能拼板、自动MI生成,将传统数小时的工程前置处理压缩至分钟级,提前规避设计工艺冲突,大幅降低研发试错成本与沟通时间。


四、实战案例:用实力搞定同行“做不了的难题”

▶ 新能源汽车|破解高难度基板散热瓶颈 某汽车电子企业急需热电分离铜基板用于新品研发,因工艺复杂度高、良率难控,多家常规板厂拒绝承接。百能云板凭借成熟的金属基、厚铜板智造经验,快速定制专属工艺方案,3天极速交付样品,板材散热、导电、耐压等核心参数全部超标达标,客户后续所有批量订单均长期合作。

▶ 5G射频通信|精准把控阻抗,大幅提升量产良率 某5G射频模组客户在传统板厂打样时,天线阻抗波动超±3%,导致信号失真、量产良率偏低。转单百能云板后,通过精密制程将开窗公差严控在 ±0.02mm 以内,搭配专属阻焊AOI检测报告,将天线阻抗稳定在 50±0.5Ω,助力客户量产良率从 82%提升至98%,彻底解决信号波动难题。

▶ 高频混压工艺|攻克层间偏移行业难题 某高端研发团队研发4层罗杰斯RO3003+FR-4特种混压板,因两种介质收缩率差异大,原厂商打样后层间偏移超150μm,导致天线方向图畸变。百能云板技术团队定制分步压合+高精度补偿工艺,将层间偏移精准控制在 50μm以内,一次打样通过全性能测试,助力研发项目顺利落地。


五、全周期一站式服务,适配研发到量产全流程

百能云板聚焦高端PCB定制痛点,打通 “打样-试产-量产” 全链路,无起订门槛、排产灵活、交付稳定:

  • 极速打样:研发专属绿色通道,快速出样,抢占新品研发窗口。

  • 中小批量试产:柔性排产,适配迭代测试需求,小单亦能精工细作。

  • 大规模量产:数字化工厂标准化生产,全程品质可控,批量性能一致。

平台搭载在线智能计价系统,工程师上传Gerber设计文件,即可一键获取专业技术评估、定制工艺方案及精准报价,告别反复沟通、反复核对的繁琐流程,高效赋能硬件研发。


六、常见问题 FAQ

Q1:百能云板主打哪些PCB品类?普通常规板能做吗? 核心主打高精密、高难度、特种工艺PCB,涵盖八大品类,专门承接同行不敢接、做不好的疑难订单。同时支持常规PCB定制,满足从常规研发到高端特种定制的全品类需求。

Q2:只接大批量订单吗?小批量打样是否支持? 不设起订门槛,极速打样、中小批量试产、大规模量产全链路覆盖。研发阶段单款小样、小批量测试,落地后稳定量产,均可柔性排产、保质交付。

Q3:高难度特种PCB打样周期大概多久? 交期根据板材类型、工艺难度、层数灵活调整。常规高精密板、厚铜板、高频板可快速出样,紧急需求可走研发绿色通道;复杂混压、陶瓷基板、高层板等特殊订单,由工程团队评估后给出精准交期,高效匹配项目进度。

Q4:如何判定自己的需求属于高难度定制? 若涉及以下场景,均属平台核心攻坚范围:20层以上高层板、精密盲埋孔/HDI、高频混压、≥2oz厚铜、热电分离基板、陶瓷基材、软硬结合、严格阻抗控制、微小公差异形工艺等非标高精度需求。

Q5:相比普通板厂,百能云板的核心差异化优势是什么? 专注疑难PCB制程攻坚:29年行业积淀+百人技术团队,三大自有智造工厂;全流程36道工序闭环检测,良率稳定99%以上;自研iPCB智能系统实现DFM隐患排查与分钟级报价,从技术、生产、品控、效率全面领先。

Q6:上传设计文件后,多久能获取报价和技术评估? 支持Gerber、ODB++等全格式文件上传。常规标准板材订单可实时智能计价、秒出报价;特种工艺、高难度非标订单,工程团队快速核查评估后,第一时间提供定制方案及精准报价。

Q7:产品品质有哪些保障?是否具备权威资质? 全程36道标准化检测,包含AOI光学检测、飞针全能测试、铜厚测量、冷热循环冲击、阻抗精准测试等,成品合格率稳定99%以上。通过ISO9001、UL等多项国际权威认证,品质可溯源,适配军工、医疗、新能源、通信等高端严苛场景。


结语:高难度PCB定制,认准百能云板

常规板厂不敢接、不愿接、做不好的非标、精密、特种PCB需求,正是百能云板的核心优势领域。

29年深耕智造、八大特种板材全覆盖、自研智能技术赋能、36道工序严苛品控——我们始终以专精特新的技术实力,为全球研发团队与企业客户提供靠谱、高效、高精度的PCB定制解决方案。

“专做别人搞不定的板”,不是口号,是每一次交付的品质确定性。

👉 即刻体验:登录百能云板官网,上传设计文件,免费获取专属技术评估与极速精准报价!
