在3D打印耗材行业新品研发环节，小型挤出试验线是改性原料工艺定型不可或缺的试验装备。近期，广州市普同实验分析仪器有限公司利用自研3D打印耗材挤出试验线，完成客户的改性PLA原料来料试机，以目标规格1.75mm标准耗材为生产基准，全程记录成型工艺数据，为客户后续量产工艺制定提供实测依据。
一、本次改性PLA线材实测工艺参数

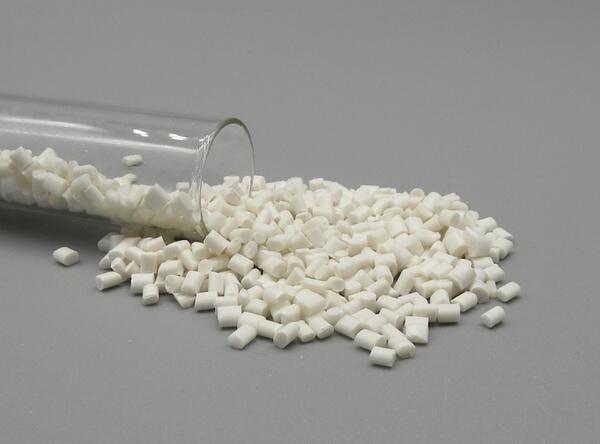

本次试机原料为改性PLA颗粒，成品标准线径1.75mm，整套成型工艺参数均来自设备仪表实时采集：
1. 机筒分段温控：从进料段至模头五段温控依次145℃、155℃、155℃、155℃、150℃，下料一二区配置循环水冷，有效规避PLA低温熔融造成的进料结块、架桥堵料；
2. 主机挤出参数：螺杆转速29rpm，电机负载扭矩25.2%，机头实测熔体压力5.8MPa，试机阶段未加装过滤网，采用低剪切挤出工艺适配改性PLA流变特性；
3. 后段定型参数：牵引线速度10m/min，线材经常温浸浴式冷却水槽定型，成品收卷张力设定30%。
试机成型效果：改性PLA线材能够稳定挤出成型，外形满足基础使用要求。
二、改性PLA材料成型特性简析
PLA聚乳酸依托生物质原料合成，可完全生物降解，凭借成型温度低、打印翘曲小等优势，成为桌面级3D打印主流基材。原生PLA材料韧性不足、热变形温度偏低，实际生产中普遍采用填料共混、增韧改性等方式优化物理性能。
原料改性后熔体黏度敏感度大幅提升，温度、剪切速率、机头压力细微变化，都会引发出线粗细不均、断丝、起泡等不良缺陷。1.75mm标准线材对线径公差管控严苛，因此改性PLA投产前，必须依托小型试验设备反复调试工艺参数。
三、广州普同3D耗材挤出试验线产品优势

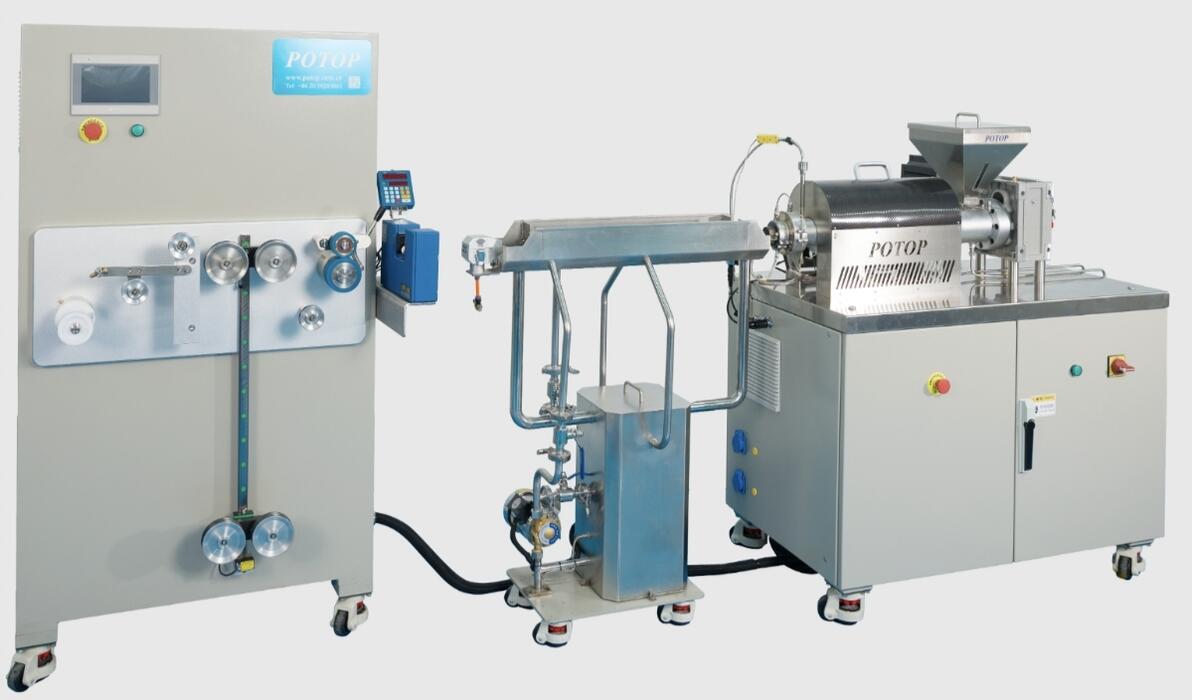

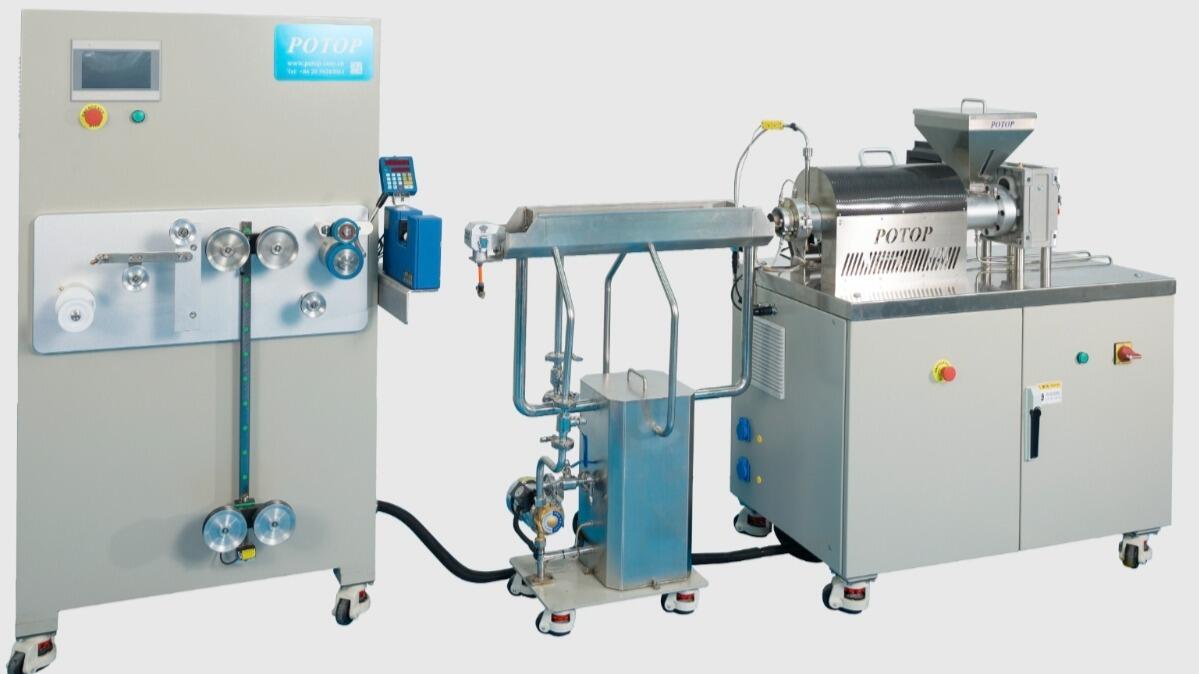

广州普同小型3D打印耗材挤出试验线集成挤出主机、分区温控系统、冷却水槽、变频牵引、张力收卷整套单元，适配PLA、ABS、PETG、TPU等多品类耗材配方研发与来料试样。
1. 精细化分区温控系统：各温区独立PID闭环控温，可灵活设置梯度温度曲线，搭配下料水冷结构，针对性解决低熔点PLA进料熔融粘连堵料痛点；
2. 全流程数据采集系统：搭载高精度压力、扭矩传感元件，温度、转速、熔体压力、收卷张力数据实时可视化，细微工艺波动实时捕捉，快速排查成型缺陷；

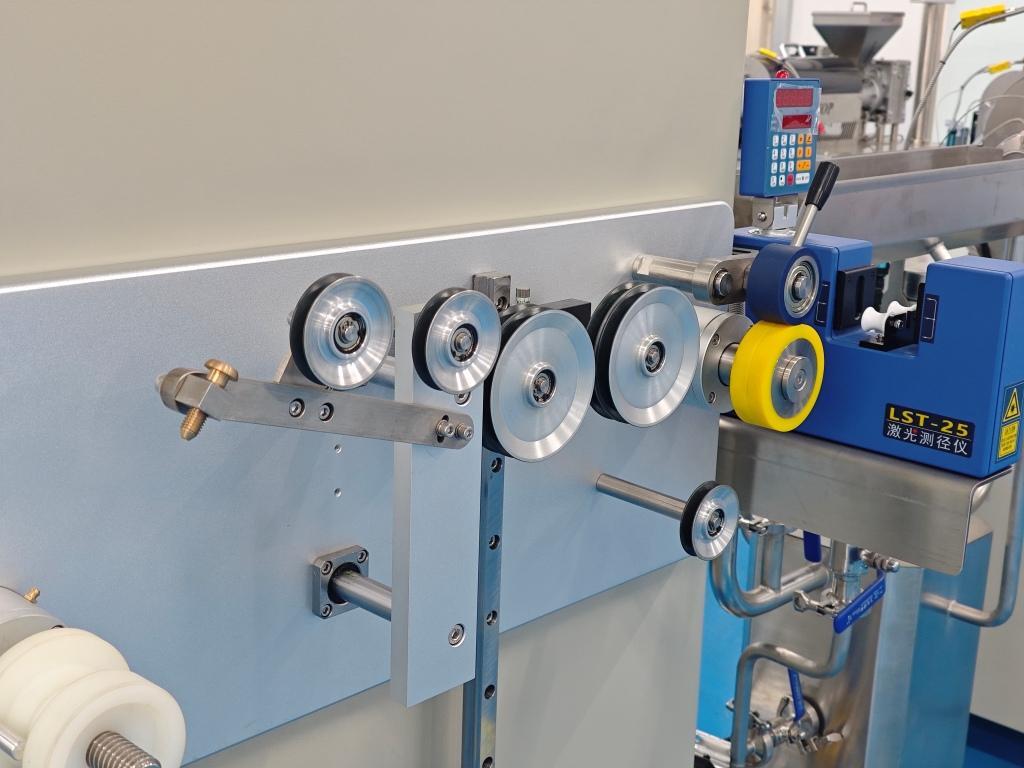

3. 牵引收卷联动控制：牵引与挤出主机速度联动调控，收卷张力0~100%无级可调，精准控制线材拉伸形变，保障1.75mm耗材尺寸精度。
该设备多用于耗材企业新品配方研发、客户售前打样、高校高分子科研实验，小试得出的工艺参数能够直接放大至量产生产线，有效缩减量产调试周期，节省原料损耗成本。
