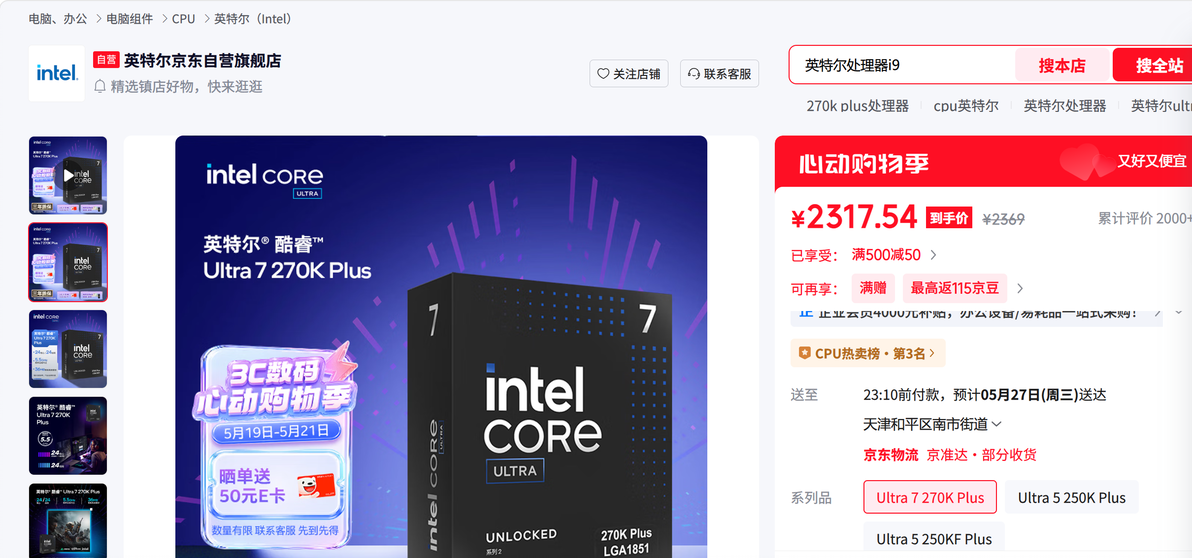

在半导体消费市场中,年度大促往往是观察硬件性价比与装机趋势的窗口。酷睿Ultra 7 270K Plus处理器的发布与定位,精准地击中了主流硬核用户在618购物节期间的核心痛点。其官方建议零售价下探至2399美元,在实际零售渠道中和主板搭配的套装价格更展现出下探至2100元左右的极高性价比,使其在当前的消费环境下具备了极强的竞争力。

当前全球半导体供应链面临波动,DDR5 内存颗粒出货受阻,导致零售端面临持续的涨价压力 。对于构建高性能主机的用户而言,内存预算的陡增极易挤压显卡或固态硬盘的分配空间。然而,酷睿Ultra 7 270K Plus处理器凭借改进的系统芯片(SoC)架构与增强的集成内存控制器(IMC)设计,提供了一种极具财务可行性的“预算自救”方案。
虽然270K Plus原生支持高达 7200 MT/s 的高性能 DDR5 内存,但深入的效能测试表明,即便在装机中选用价格更亲民、运行于 5600 MT/s 频率的常规 DDR5 内存,其综合多线程性能与绝大多数生产力测试的分数跌幅也仅在 2% 至 3% 之间。
这种“内存频率脱敏性”意味着在 618 大促期间,用户完全可以暂时避开高频内存的价格溢价,选择性价比更高的普通 Hynix A-die 内存颗粒或主流双通道内存套件,将节省下来的大笔资金直接倾斜给显卡、主板或散热器。这种灵活的预算腾挪空间,极大地降低了高性能平台的整体构建门槛。

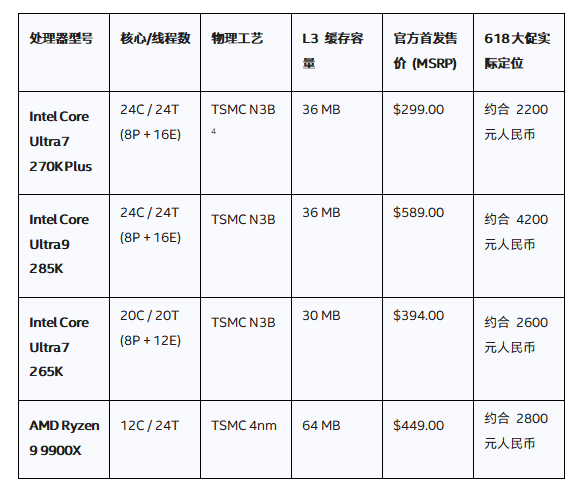

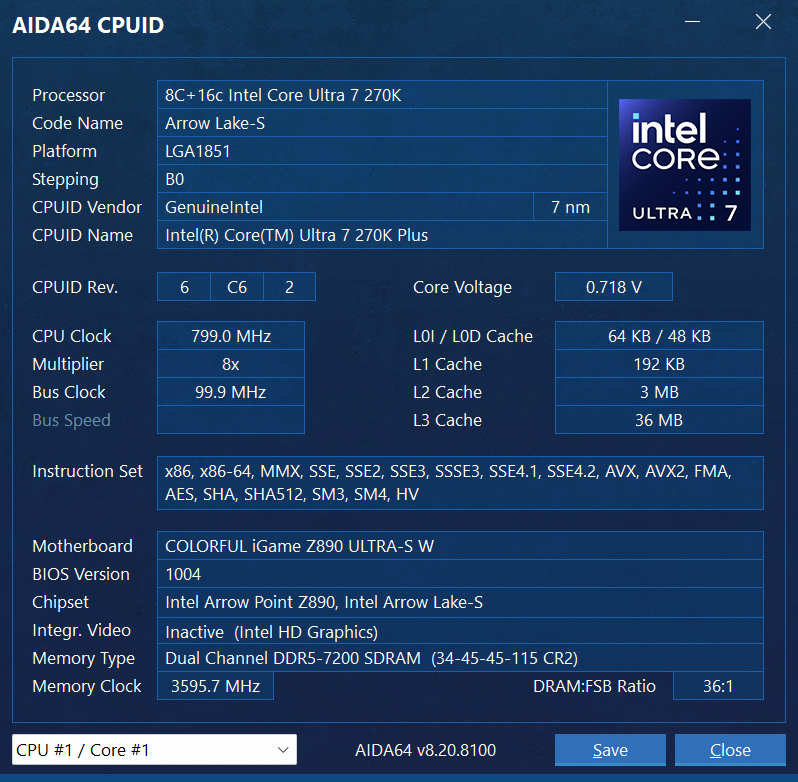

酷睿Ultra 7 270K Plus处理器在规格层面的最大看点,在于英特尔对核心布局的重新划分。在上一代 Arrow Lake-S 产品线中,Ultra 7 265K 采用的是 8P+12E 的 20 核心设计。而在新一代的“Plus”级 Refresh 架构中,酷睿Ultra 7 270K Plus 直接打满了芯片的物理极限,提供了完整的 8 个 Lion Cove 性能核(P-Core)与 16 个 Skymont 能效核(E-Core)。这一物理核心配置在核心数量、线程规模(24核心24线程,去除了超线程设计)以及 36 MB 的 L3 智能缓存(Smart Cache)规格上,完全追平了定位更高的旗舰级酷睿Ultra 9 285K。

在核心睿频方面,酷睿Ultra 7 270K Plus 虽然P-Core 最大睿频略低 200 MHz(最高为 5.5 GHz,而 285K 为 5.7 GHz),但其在非核心(Uncore)区域的架构改进,却带来了颠覆性的效能代偿:

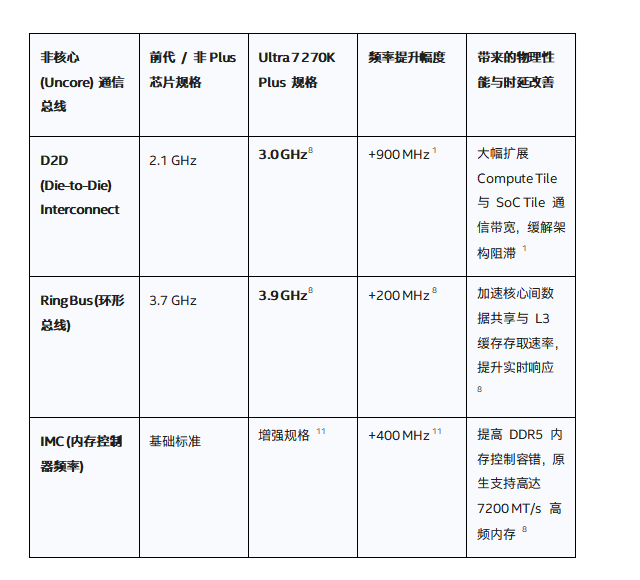

● D2D(Die-to-Die)互连总线频率跃升: 第一代解耦式(Disaggregated)芯片架构中,不同计算模块之间的通信延迟曾是性能的瓶颈。酷睿Ultra 7 270K Plus 的主板互连 D2D 频率相较非 Plus 系列大幅增加了 900 MHz,直接将通信频率提升至 3.0 GHz。这一跃升带来了显著的跨Tile数据吞吐能力,极大地降低了核心间的数据传输阻碍。
● 环形总线(Ring Bus)提速: 芯片内部连接核心与 L3 缓存的高速环形总线频率增加了 200 MHz,总频率达到 3.9 GHz。更敏捷的数据穿梭直接缩短了 L3 缓存的访问周期。
● 集成内存控制器(IMC)调优: 内存控制器物理工作频率增加了 400 MHz,使其能够极其平稳地提供对 DDR5-7200 MT/s 乃至更高频率内存的原生支持。
● 下一代非核心单元(NGU)与系统代理: 包含系统输入输出和电源管理单元的 NGU 频率也同步上升。这一系列频率共振在物理层面解决了解耦式 Tile 架构天生的延迟痛点,使得处理器核心的数据响应延迟与访存速度大幅改善。
通过这种在通信路径上的全面跃升,酷睿Ultra 7 270K Plus 成功将硬件通信开销压缩至极低。这种跨越式的 Uncore 提速不仅抹平了与 285K 之间的主频差距,甚至在多路并行计算的高同步负载中,展现出后发先至的惊人效率。

在 24 个物理核心、完整的 76 MB 缓存在线率以及高速 Uncore 总线的共同协同下,酷睿Ultra 7 270K Plus 的理论和生产力性能释放完全处于超凡地位。

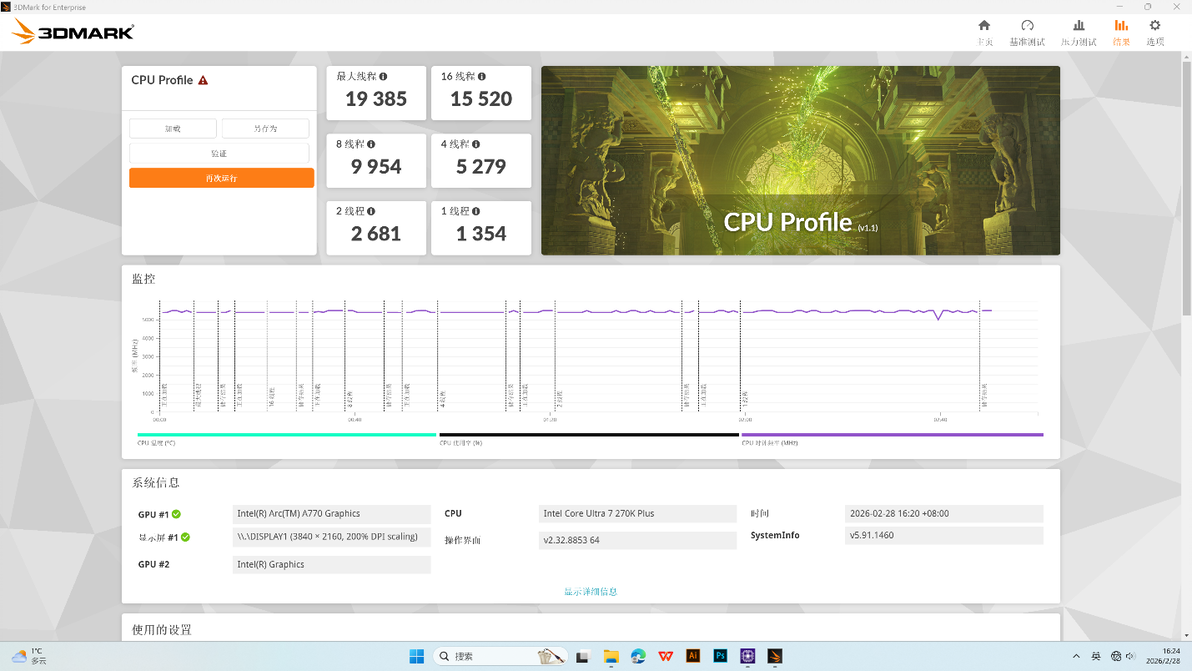

在评估多核心理论算力上限的 3DMark CPU Profile 基准测试中,酷睿Ultra 7 270K Plus 在“最大线程(Max Threads)”场景下斩获了 19000 分以上的绝对高分,大幅超越了同价位的竞争对手。测试结果表明,该处理器在多线程并发能效上表现惊人,不仅领先 AMD Ryzen 9 9900X 等竞品,甚至凭借更高的 D2D 与 Ring 频率,以约 1% 的微弱优势反超了频率设定更高的旗舰级酷睿Ultra 9 285K。这种多核协同效率直接反映了全新总线架构在高度并行负载下展现出的延迟改善。
在针对真实内容创作的工作流实测中,该处理器的表现更为亮眼:

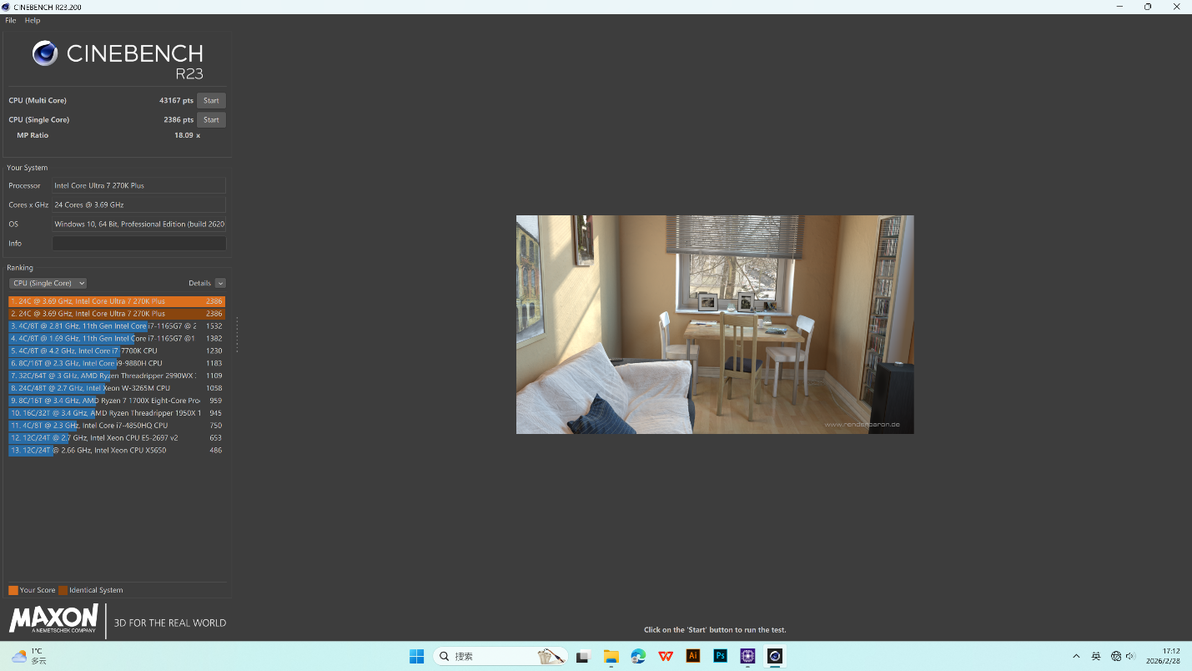

● Cinebench R23 多核表现: 酷睿Ultra 7 270K Plus 的多线程测试分数相比非 Plus 系列的 Ultra 7 265K 实现了高达 22% 的巨幅跃升,同时相较旗舰级 Ultra 9 285K 仍有约 4% 的领先优势。

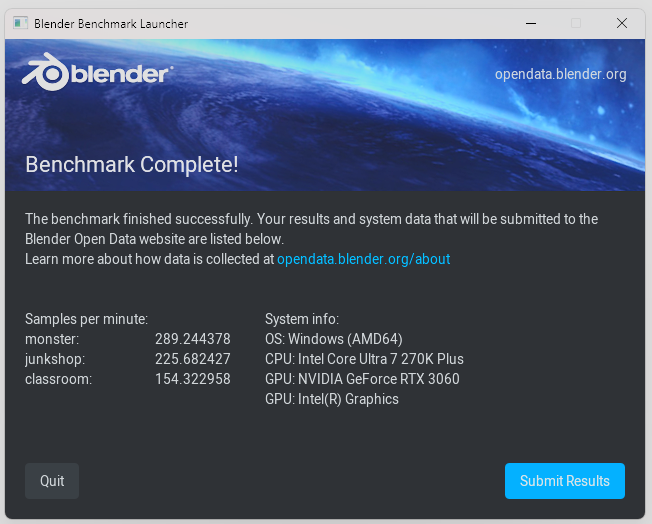

● Blender 渲染实测: 在开源三维图形软件 Blender 5.1.1 的测试中,其渲染速度与高昂的旗舰级多核 CPU 几乎并驾齐驱,整体表现极其惊艳。

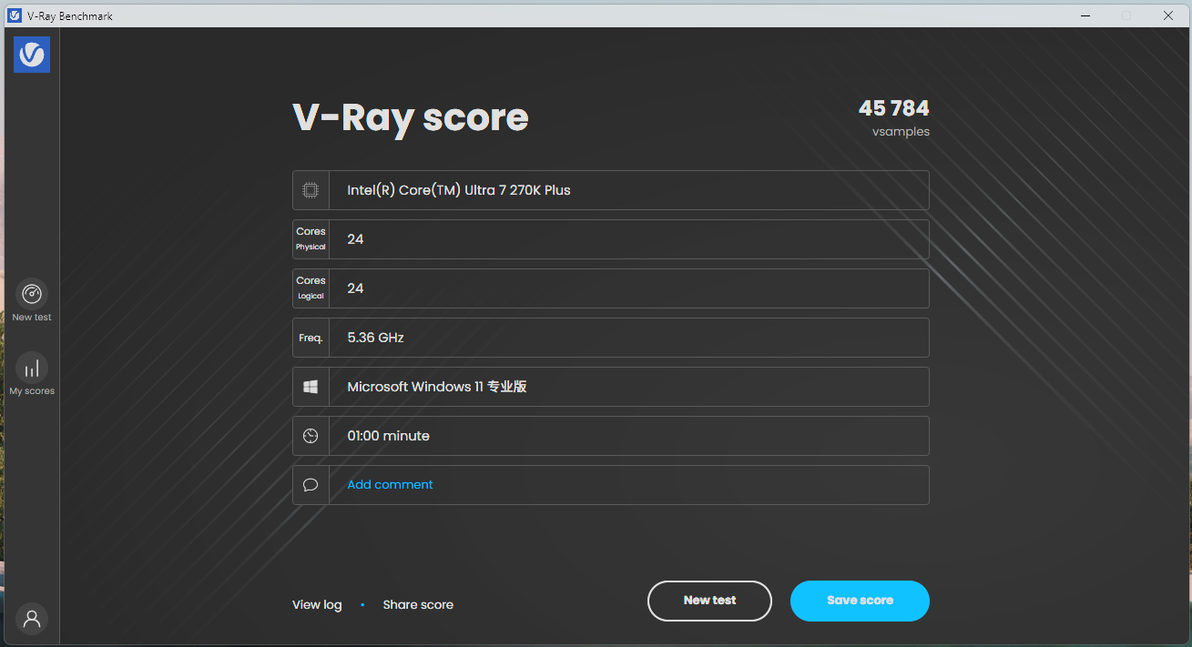

● V-Ray 6 物理渲染: 在 V-Ray 的 CPU 纯物理渲染基准测试中,其每秒可处理的采样样本数(vsamples)相比前代产品大幅提升。在复杂的全局光照与多路光线追踪计算中,它的多核计算效率甚至比同等价位段的竞品高出 23% 。

在专业视觉创作者高度敏感的 Blender Viewport(三维实时视口)操作中,酷睿Ultra 7 270K Plus 成功打破了“多核异构芯片视口操作卡顿”的陈旧观念。由于 Ring Bus 频率和内缓存延迟的显著改善,当创作者在视口内快速拖动高多边形面数模型、调整着色器或实时演算灯光投影时,数据交互几乎做到了零滞后。配合 Adobe Premiere Pro 中 QuickSync 视频编解码技术的辅助,RAW 格式超高清视频剪辑的整体处理效率比主流竞品提升了 15% 到 30% ,这使得 270K Plus 毫无悬念地成为了中高端视觉内容创作者的生产力圣盘。
现代高性能工作站对于存储与高速外设的吞吐能力有着极高要求。酷睿Ultra 7 270K Plus 处理器在 I/O 物理通道的布局上表现得毫无保留,旨在为用户提供满血级的物理扩展方案。

它直接集成了 24 条物理 PCI Express 通道,全面兼容 PCIe 5.0 和 4.0 规范。这些高速通道的底层分配极其灵活,支持多种拆分组合方案:
● 1x16 + 2x4 拆分: 此方案在确保独立显卡完全享有 PCIe 5.0 x16 通道的极致物理带宽外,还提供了两组独立直连 CPU 的 PCIe 4.0/5.0 x4 通道,用于挂载两块大容量超高速固态硬盘。
● 2x8 + 2x4 与 1x8 + 4x4 拆分: 极大地满足了需要部署双路计算卡或需要挂载多盘高速 SSD 阵列的专业用户需求。在这种满载状态下,多通道直连的设计可以完全避免传统主板在多盘同时写入时因南桥总线带宽受限导致的严重掉速问题。

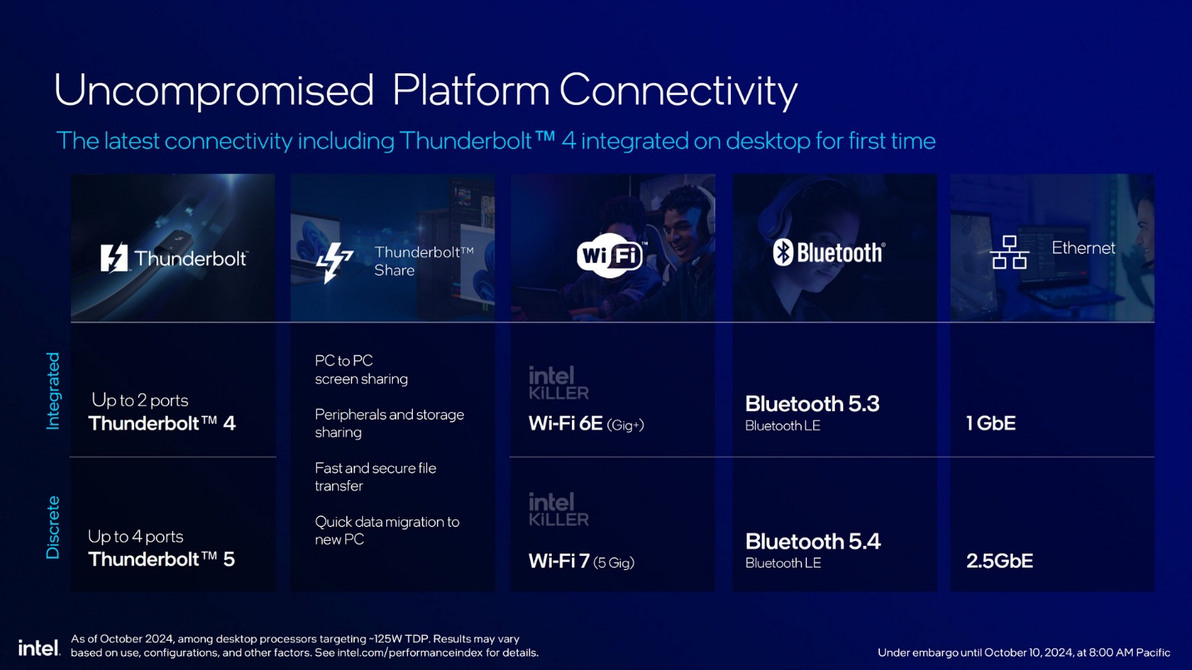

除了庞大的物理总线通道,酷睿Ultra 7 270K Plus 还原生集成了英特尔雷电4(Thunderbolt 4)控制器。雷电4 物理接口可提供高达 40Gbps 的双向并发带宽,支持多路 4K 60Hz 或是单路 8K 的超清专业级显示输出,并向下完美兼容 USB4 标准。
这意味着用户可以通过雷电接口连接超高速外置磁盘阵列、外置雷电显卡坞(eGPU)或高速万兆网络转换器,使整台主机的外设连接生态达到了极为专业的系统级别,完全满足了影视特效师、科研人员和狂热发烧友对极致物理扩展性的大满贯渴望。
过去,高性能多核处理器通常意味着居高不下的发热量以及沉重的噪音污染。而酷睿Ultra 7 270K Plus 凭借 TSMC 3nm Compute Tile 物理工艺的底蕴,在功耗与温度管理上建立起了极高的技术壁垒。
该处理器的基础设计功耗(PBP)为 125W,最大睿频功耗(PL2/MTP)为 250W 。但在实际的日常测试中,其能效控制极其克制。在涵盖 50 个主流生产力软件的严苛混合能效测试中,其平均工作功耗仅为 140W 左右;在绝大多数主流游戏循环中,其实际平均功耗更是被压制到了惊人的 110W,相比其高频率核心而言表现得极为低碳节能。
更关键的是,英特尔将该处理器的官方运行温度上限安全地拓宽至 105°C,这意味着在常规使用下,用户仅需一款高性价比的常规风冷散热器或是普通的 240mm 一体式水冷,即可完全压榨出其全部的核心实力。这种超高能效比与低散热散热需求,为紧凑型小尺寸主机(ITX / SFF)的设计带来了前所未有的施展空间。
基于酷睿Ultra 7 270K Plus 处理器的卓越热工控制,英特尔提出了全新的 Intel UES (Ultra Elegant System) 极致优雅系统 小主机概念。

UES 概念主机旨在通过先进的异构架构创新与能效跃升,在不牺牲散热效率的前提下,打破 PC 传统冰冷粗糙的工业设计,实现主机形态的极致紧凑化与家居艺术化。
UES 核心性地引入了“桌面得房率”这一美学评估概念。该概念规定,UES 主机在桌面上的实际物理投影面积必须控制在 0.06m2以内,在最小空间占用的前提下,最大化硬件配置的集成密度与性能释放,从而将 PC 完美融合进高品质的家居和现代化无杂乱办公空间中。
在如此袖珍的迷你箱体内部,得益于酷睿Ultra 7 270K Plus 仅为 110W~140W 的运行低热量释放,主机即使采用极度静音的风冷散热设计(日常整机噪音严格维持在 45 分贝以内),也能轻松排出热量,避免任何降频缩水风险。
这一空间物理指标完美地适配了新一代都市精英所拥护的“早A晚G(早AI创作,晚Gaming娱乐)”双栖生活方式。白昼时分,UES 主机是完全静音、优雅和谐地放置在工作台一角的高效 AIPC 助手,静默地进行着视频剪辑、大语言模型推理与代码编写;夜幕低垂,它又能化身为满血爆发的游戏巨兽,在不占用冗余桌面空间、不发出任何风扇噪音干扰的情况下,提供酣畅淋漓的游戏电竞帧率。酷睿Ultra 7 270K Plus 凭借傲人的高能效,让小身材与高算力得到了和谐统一。
在人工智能深度融入操作系统的时代,酷睿Ultra 7 270K Plus 处理器不仅仅是通用的 CPU 控制中枢,更是一台随时随地在本地高能运转的端侧 AIPC。该处理器在 SoC 模块内创新性地集成了第三代英特尔神经网络处理单元——Intel AI Boost NPU 3,不仅能提供 13 TOPS 的端侧低功耗 AI 算力,其全面支持稀疏化计算(Sparsity)与 Windows Studio Effects 实时视频美颜算法的物理特性,能极为出色地将背景降噪和人像跟踪等任务从显卡中剥离出去,实现整机的超低能耗运行。配合 CPU 及 GPU 的混合计算资源,平台整体可释放高达 36 TOPS 的综合 AI 效能。

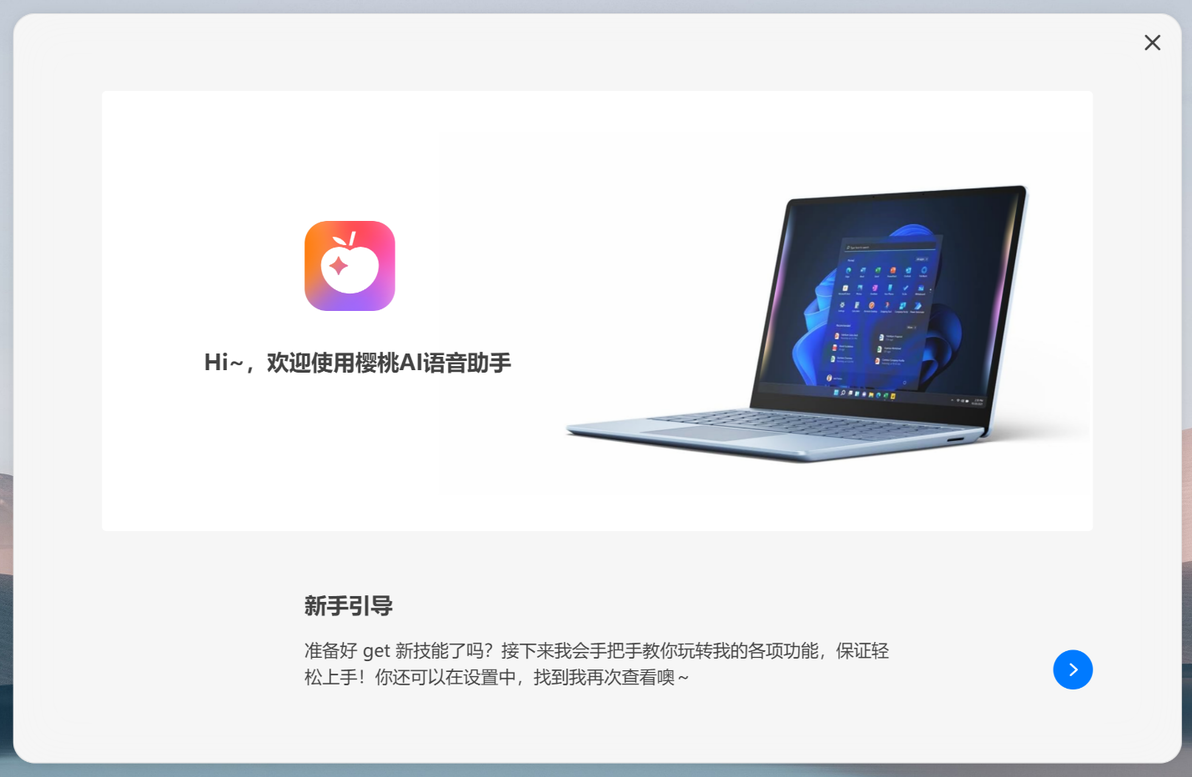

基于这套满血的 NPU 3 硬件驱动,英特尔官方推出了面向国内用户深度定制的本地化 AIPC 核心软件——英特尔樱桃助手(官方生态入口:cherry.pcelves.com)。

樱桃助手彻底打破了传统在线云端 AI 工具必须联网、延迟高、容易泄漏隐私的弊端。它采用了英特尔先进的端侧模型量化微调技术(Quantization Fine-Tuning),将轻量化大语言模型、NLP 意图识别算法完全部署在本地的 NPU 和 CPU 内核中,实现离线待命。用户只需发出一声语音唤醒词“樱桃樱桃”,即可零延迟地调用其强大的系统执行与智能应答功能。
在真实的日常使用场景中,英桃助手的技术实力体现在以下三个核心方向上:
● 全场景深度系统指令重构: 樱桃助手经过数千条高精度专业语料集训练,能够精准理解用户的复杂中文意图。它可以执行高达 95% 级别的 Windows 系统底层和硬件控制指令。不管是关闭不需要的后台软件、切换电源模式,还是打开系统特定隐藏功能,用户都只需动口即可搞定,彻底摆脱了复杂的系统菜单层级寻找。
● 游戏现场智能教练: 在游戏娱乐中,樱桃助手甚至能通过 SDK 与底层接口,实时精准感应玩家当前在游戏中的坐标位置、血量状态和关卡进度,秒级在屏幕一侧推送针对性的战术攻略与过关建议。它能在本地模拟出极为真实的专业游戏教练,在实时语音交流中为玩家提供伴游指导,再也不用因为卡关而反复切出游戏看攻略。
● 极佳的多端生态扩展: 樱桃助手全面支持先进的 MCP (Model Context Protocol / 模型上下文协议) 。这一协议允许本地 AI 在不改动核心代码的情况下,直接动态地链接和调用各种外部系统服务与第三方插件。这极大地扩充了 AI 在日常影音、多媒体办公中的行动边界,让其能够无缝链接酷狗音乐、专业翻译工具等多维度外包服务。
这正是酷睿Ultra“越用越好用”这一核心 Slogan 最生动的技术写照。传统 PC 在长期使用后往往会产生垃圾堆积、调度变慢的问题。而在酷睿Ultra 7 270K Plus 与樱桃樱桃的智能生态中,由于端侧 AI 具备长期学习与用户习惯自适应能力,它会在无形中精准记录用户日常的软件开启顺序、高频运行时间以及语音指令偏好,从而协同操作系统的底层线程调度器,进行预测性的系统内存温控预备,使整台主机的运行灵敏度与人机默契度随着使用时间的拉长不降反升,真正成为具有生命力、与创作者深度交融的智慧个人终端。
虽然酷睿Ultra 7 270K Plus 是一款极具生产力声誉的处理器,但它在硬核游戏领域的实际表现,同样给广大电竞和 3A 玩家带来了巨大的惊喜。该处理器在实际游戏帧率、帧生成时间平滑度(1% Low FPS)和硬件能耗曲线上的表现,证明了其同样是一颗极其出色的游戏核芯。

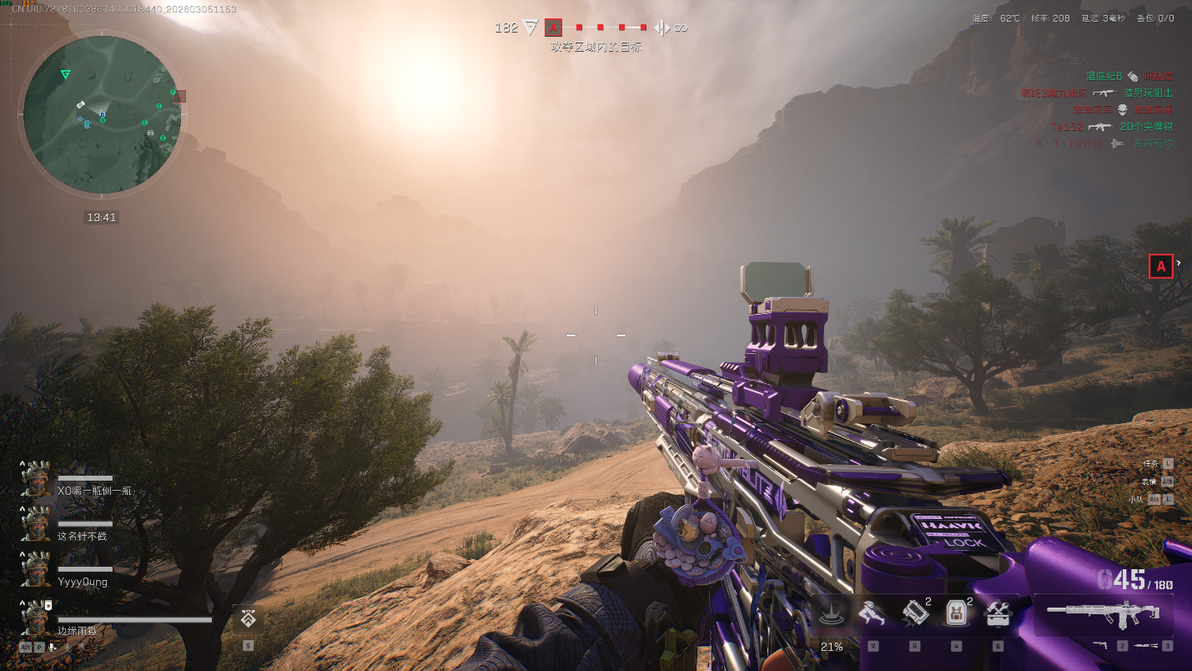

在面向新生代多人战术竞技撤离射击游戏《三角洲行动》(Delta Force)时,酷睿Ultra 7 270K Plus 表现极为出众。其 8 个高性能 Lion Cove 核心能全身心投入复杂大战场下密集光源、弹道物理路径与宏大物理破坏的实时渲染计算中,完全将后台的系统开销和聊天软件隔离至 16 个 Skymont 能效核内运行,从而在大规模交火时带来平均帧240fps,Low帧200fps这样极其平滑、毫无撕裂感的游戏画面表现。

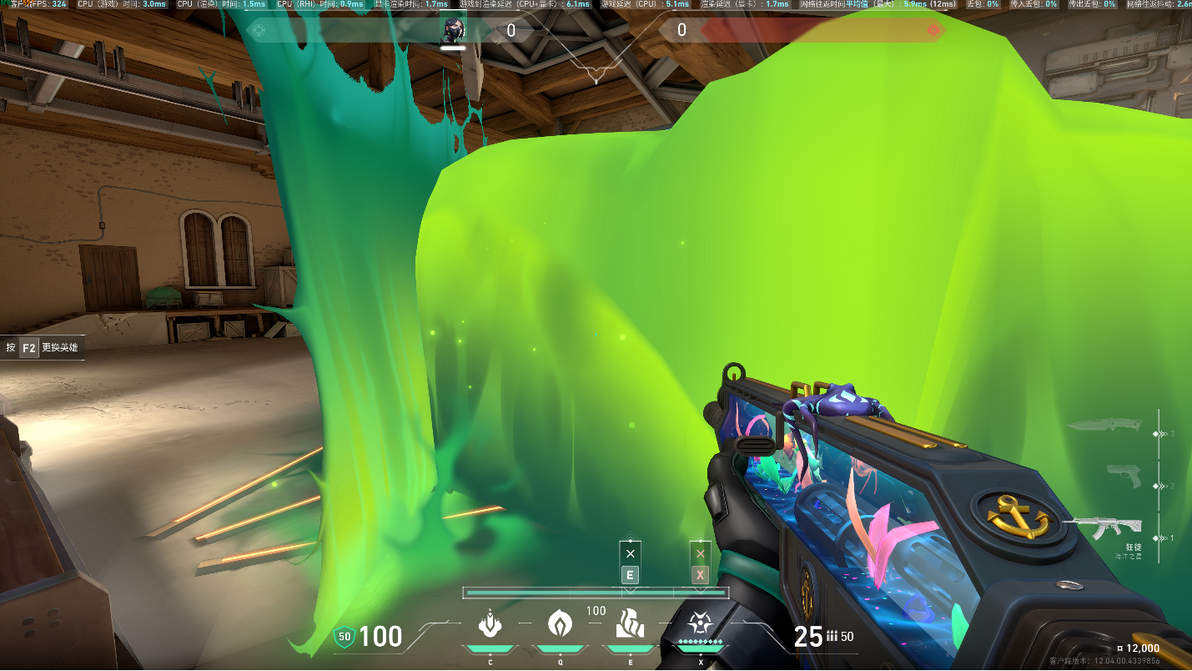

而在传统的超高帧电竞游戏如《无畏契约》(Valorant)中,提升 200 MHz 的超高频 Ring Bus 表现出了极强的瞬时吞吐能力,帮助显卡快速绘制出超越 500 FPS 的高刷新频率。
对于《赛博朋克 2077》、《古墓丽影:暗影》以及中国首款 3A 巨作《黑神话:悟空》等重负载 3A 巨作,该芯片所拥有的 76 MB 超大本地缓存与高速 D2D Interconnect,让显卡在快速载入和场景转换时的数据同步延迟被最大程度消除,帧生成时间在 AIDA64 的精密监视下展现出了极其平直稳定的线条,几乎杜绝了画面瞬间撕裂和偶发性微小卡顿(Stuttering)的发生。
除了出色的物理架构,英特尔在这款 Refresh 处理器上两项重磅底层软件调优黑科技,才是让游戏帧率狂飙的源动力:
● 英特尔应用优化技术(APO)的精确资源导流: APO 作为系统级的进程级优化利器,能智能识别支持的游戏运行状态,瞬间将 CPU 内无关的系统后台和杂乱线程完全分流至 E-core 物理核心,同时将 P-core 的能效最大化释放,精准满足游戏关键物理及主渲染线程对极致单核主频的渴望,让能效核与性能核各司其职,爆发出更高的运行帧率。

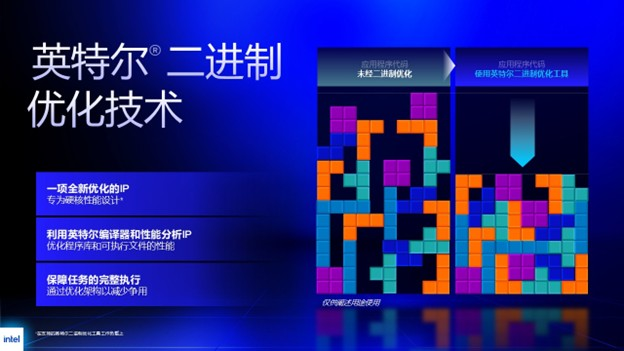

● 全新的英特尔二进制优化工具(IBOT)的指令替换: IBOT 作为搭载于 Ultra 7 270K Plus 处理器平台上的全新王牌黑科技,是一种在用户模式(Ring 3 权限层)下运行的高安全级 x86 机器码实时动态翻译和转换引擎。 在传统的游戏开发中,大量的老旧游戏或由于引擎升级带来的陈旧二进制代码极易在新型混合架构 CPU 上产生执行分支预测失误或死循环跳转,导致核心执行单元空转。 而 IBOT 的工作原理类似于 GPU 显卡驱动中大名鼎鼎的“着色器替换”技术。在兼容的游戏运行中,IBOT 能够无感、零延迟地在内存中拦截下正在传递给 CPU 的 Sub-optimal(次优)机器代码序列,在完全不改动原始人类手写源代码的基础上,在本地将它们实时“热替换”为更契合 Lion Cove / Skymont 微架构指令执行管线的、精简优化后的二进制逻辑指令流,并执行硬件引导的配置文件优化(HWPGO)。
通过这种在机器指令级别上的“美容”与重组,IBOT 能够以前所未有的姿态完全榨干 CPU 的深层物理算力。

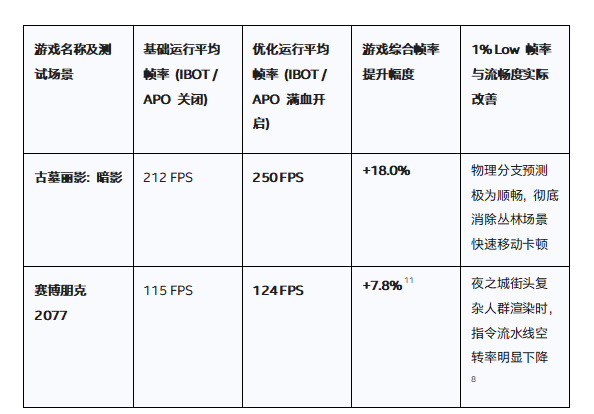

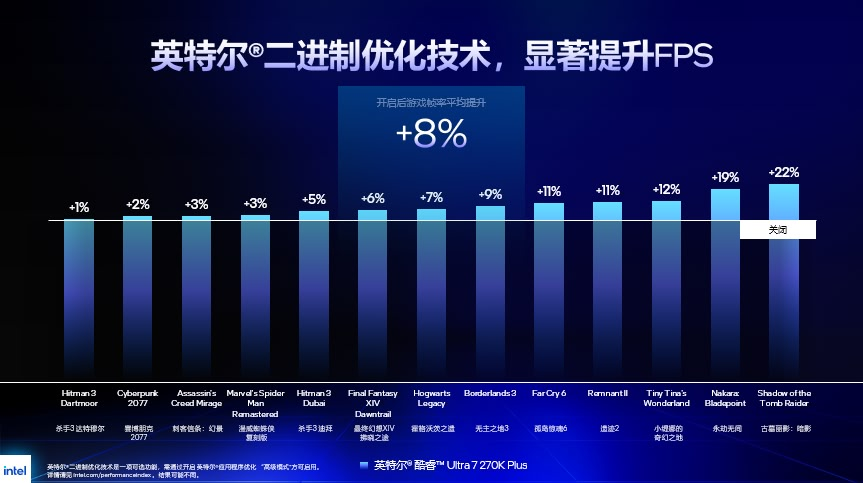

测试显示,开启 IBOT 后,酷睿Ultra 7 270K Plus 在支持的游戏列表中迎来了爆发式的平均帧率涨幅,整体游戏帧数平均提升幅度达到了 8% 左右。而在对分支预测和单核计算深度依赖的 3A 游戏《古墓丽影:暗影》中,IBOT 带来的性能飞跃甚至达到了惊人的 18%;在《霍格沃茨之遗》中,IBOT 的加持也成功帮助该处理器反超了部分高性能电竞核心,建立了高达 5.6% 的帧率领先优势,证明了其软硬协同在实际应用中展现出的非凡价值。

通过对英特尔酷睿Ultra 7 270K Plus 处理器多维度、深层次的技术考量与实测剖析,其在今年 618 大促期间的绝对主导地位已清晰可见。
该处理器在定价约 2200 元的主流黄金档位上,打破常规地提供了一套在核心规模(8P+16E)、总线架构以及内部非核心频率(D2D+900 MHz、Ring 3.9 GHz、IMC+400 MHz)上完全比肩甚至部分超越旗舰 Core Ultra 9 285K 的全能算力硬件平台。
其不仅能以 19000+ 的 3DMark 超高理论多核跑分、高效的 Blender Viewport 视口实时响应和多路 PCIe NVMe 的大满贯物理扩展能力,完美地为专业设计师、视频后期剪辑师及 3D 特效师在白昼时段提供澎湃不绝的生产力输出;更在夜幕降临时,通过 APO 协同与全新的本地 Ring 3 二进制机器码优化黑科技(IBOT),在众多 3A 大作中释放出超越同级传统处理器的帧率爆发力,满足了玩家对高帧流畅度的严苛渴望。
同时,其极低的 110W~140W 运行平均功耗、105°C 的安全温度上限和小尺寸风冷的高效匹配特性,又使其顺理成章地成为了引领现代高质感空间美学的 Intel UES 概念主机的“物理心脏”,将“桌面投影得房率”推进到0.06mm2以下的极致高密度集成美学境界,将“早A晚G”的生活形态推向了全新高度。而在 AIPC 智能化生态中,其依托 NPU 3 算力在本地深度量化微调、不依赖网络的“樱桃助手”,更是赋予了用户习惯自适应能力,完美地兑现了“越用越好用”的核心诺言。
在 618 大促内存及主板配件价格波动的宏观环境下,酷睿Ultra 7 270K Plus 对 DDR5-5600 内存高耐受性带来的预算节省红利,使其性价比极高。对于在今年大促期间既需要完成高质量、低延迟的创作任务,又需要畅爽体验前沿游戏,同时对主机空间占用与家居审美有极高要求的创作者和游戏双栖玩家而言,酷睿Ultra 7 270K Plus 无疑是一颗毫无短板、具备极高推荐度的“神仙级”必入核心。
