华璟HJ-OBD通用车载诊断仪1.执行标准：满足《柴油车污染物排放限值及测量方法（自由加速法及加载减速法）》（GB3847-2018）；《汽油车污染物排放限值及测量方法（双怠速法及简易工况法）》（GB18285-2018）；《机动车排放定期检验规范》（HJ1237-2021）；

《机动车排放检验用OBD诊断仪检验项目和方法》（T/CMAJD042-2021）。

2、主要功能及参数

2.1具备车辆及OBD信息检查、故障代码获取、就绪状态描述、OBD系统的实际监测频率（IUPR）相关数据记录、实时数据流读取及打印等功能；

2.2 能够连续获取、转换及显示车辆排放相关的数据和故障代码， 按照标准规定的格式读取并自动传输。避免误读、漏读、更改及清除故障代码及相关信息等篡改检验结果行为。

2.3 支持但不限于读取符合以下通信协议的车辆 OBD 信息：ISO 9141、ISO 13400、ISO 14229、ISO 14230、ISO 15031、IS O 15765、ISO 27145、SAE J1850、SAE J1939、SAE J1979 等。

2.4 能获取并显示当前排放相关数据流，能获取故障指示器状态，能获取并显示产生故障存储的冻结帧数据。

2.5 能够获取车辆基本信息，包括车辆 VIN、CAL ID、CVN（如果适用）等

2.6 根据 ISO 15031-5、ISO 27145 的要求，获取并显示 OBD 系统与排放有关的测试参数和结果。

2.7适用性：OBD 诊断仪应能正确适用于各种车型，不易被损坏，并确保使用者得到正确有效的OBD 系统信息，针对新的车型或国家新的规范及要求，可免费对系统进行升级；

2.8 快速检查功能：将 OBD 诊断仪接口与车辆访问接口连接，开启 OBD 诊断仪后，OBD 诊断仪将自动尝试进行通信，自动读取的故障代码信息、故障指示器状态、诊断就绪状态、MIL 灯点亮后行驶里程，并输出上述结果，应在 60 s 的时间内完成上述过程。

2.9 自动数据传输功能：

（1）应具有向计算机传输数据的功能，所传输的数据包括但不限于：OBD 系统与排放相关的故障代码及内容、就绪状态值、故障指示器激活后的行驶里程、故障指示器的状态、冻结帧数据、相关数据流等，数据传输时间应在 60 s 以内。

（2）具有自动传输数据的功能，可通过无线把测量数据传输到指定的数据接收平台；（所传输的数据包括但不限于：受检车辆信息（包括车牌号码、车辆 VIN 码、CAL ID、CVN 等）、与排放相关的故障代码、各零部件诊断就绪状态、各零部件或系统的 IUPR 分子和分母数据、MIL 灯点亮后行驶里程、 故障指示器状态、故障发生时存储的冻结帧数据、排放检测过程中的相关数据流等。

（3）诊断仪应在排放实验结束后自动传输故障诊断结果，包括故障代码、冻结帧数据，故障后的行驶里程等。数据传输过程和结束后，都应进行提示。

2.10 禁止的功能：不得具有清除 OBD 相关故障代码、冻结帧数据、删除清楚故障后已经行使里程数据、人为干预数据存储或展示、OBD数据篡改等功能；

2.11、自动生成报告功能:根据检测结果，自动生成检测报告，检测报告可下载电子版以及在线观看，能够直接打印出检查结果。

3、手持终端技术参数：

（1）处理器：不低于mtk6765CPU8核2.3/1.8GHz；电池≥8000mAh时锂聚合物电池；操作系统 Android12.0。

（2）存储：内置存储 ≥4GBRAM+64GBROM二合一低功耗存储；外置存储扩展 MicroSDcard（T-FLASHcard）读卡器，最大支持512GB扩展。

（3）屏幕：触摸屏 G+F+F,多点触控（5点）；显示屏 ≥8英寸，IPS800*1280；

（4）外观：尺寸 ≤225*146*21(MM)；重量 ≤750g

（5）照相：前置摄像头 ≥500万像素定焦；后置摄像头 ≥800万像素自动对焦和电子闪光灯。

（6）通讯：2G/3G/4G GSM(B2/3/5/8) + WCDMA(B1/2/4/5/8) + TDSCDMA(B34/39) + FDD(B1/2/3/4/5/7/8/12/13/17/18/19/20/25/26/28A/28B) + TDD(B34/38/39/40/41)；WIFI 2.4G/5G双频，支持(802.11a/b/g/n,802.11n/ac)；蓝牙 BT5.0

（7）接口：数据接口 type_c（支持20W快充），DC充电接口（5V），3.5耳机接口，侧充电接口

（8）可靠性：手持终端6面均能承受多次1.5米跌落无损坏；

（9）支持协议：SO9141-2,ISO14230-2,ISO15765-4,SAE-J1850VPW,SAE-J1850PWM,SAEJ1939IS027145，ISO13400（DoIP）

（10）工作环境：工作温度：-10°C至50°C；存储温度：-40°C至70°C；湿度：非凝结状态下5%至95%

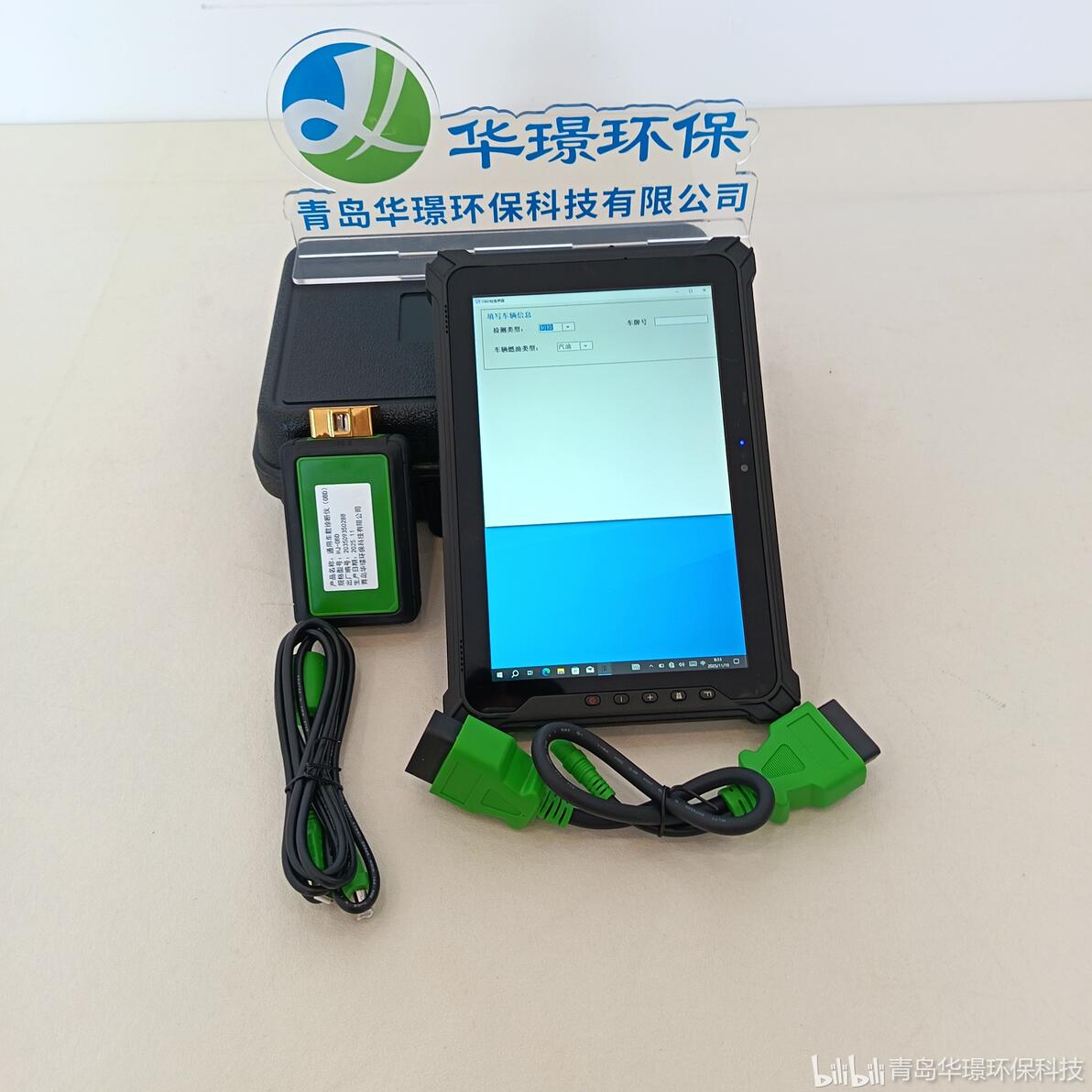

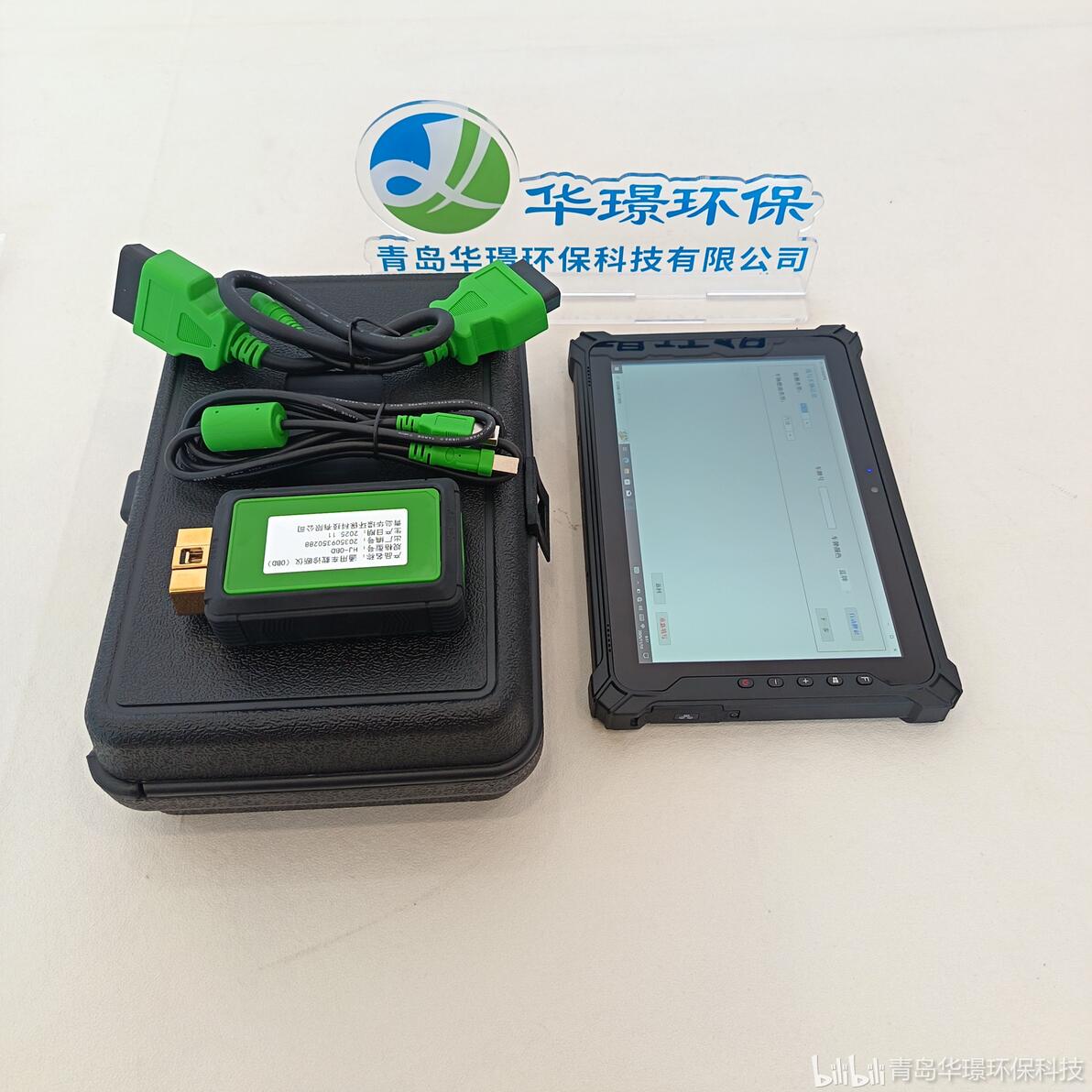

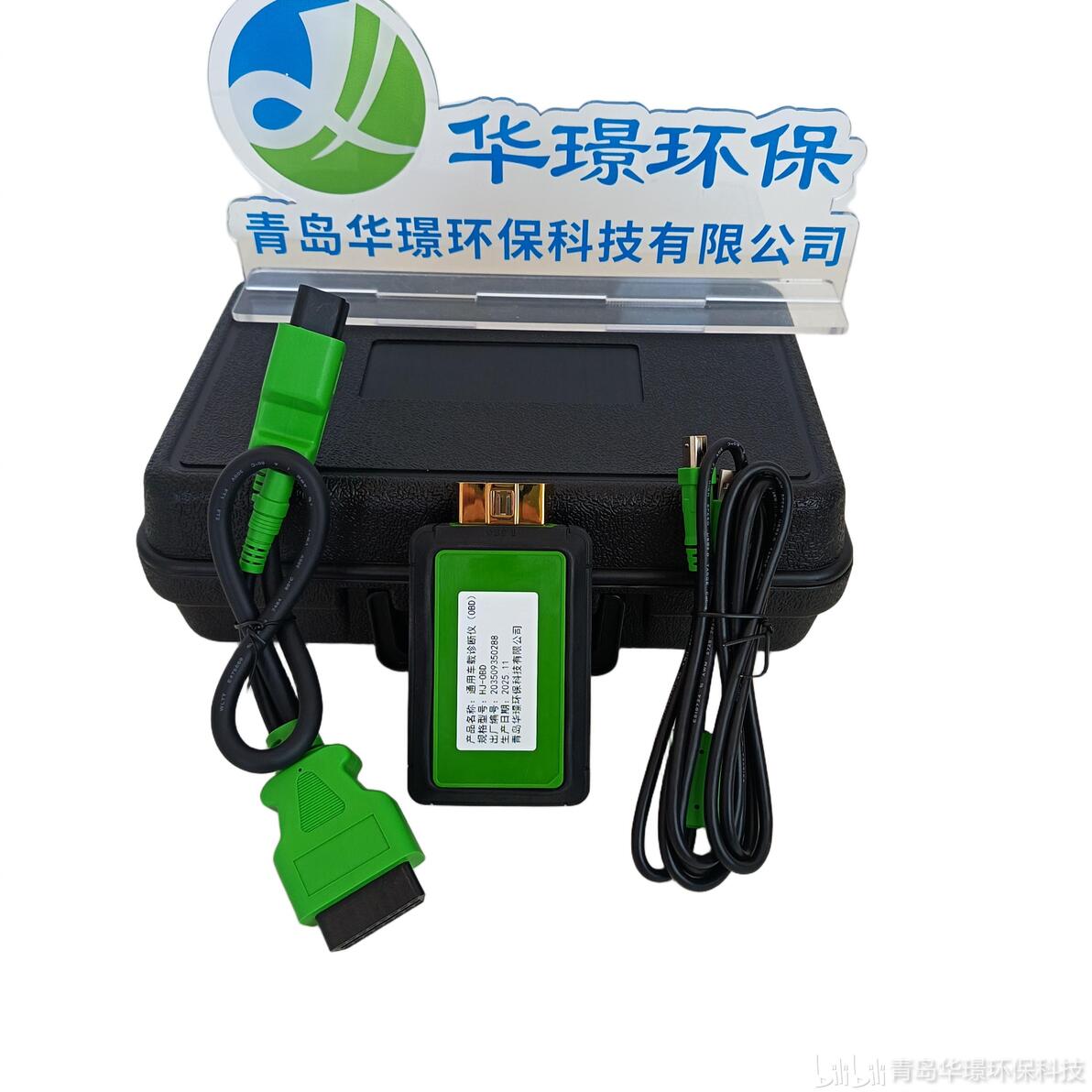

4.配置说明：OBD诊断仪主机1台、二合一OBD采集器1个、手提箱1个、蓝牙微型打印机1个。
