由于 【明日方舟/ARG】预言家的最初指令 —— AMa-10 解谜过程记录 中复原二维码的过程不够严谨，以及一众解析视频中似乎都没有详细描写该过程，故写此文补全推理链条
本文仅会简要的介绍纠错过程中涉及到的二维码技术，如果你想深入了解二维码背后的的完整工作原理，这里有个推荐的视频

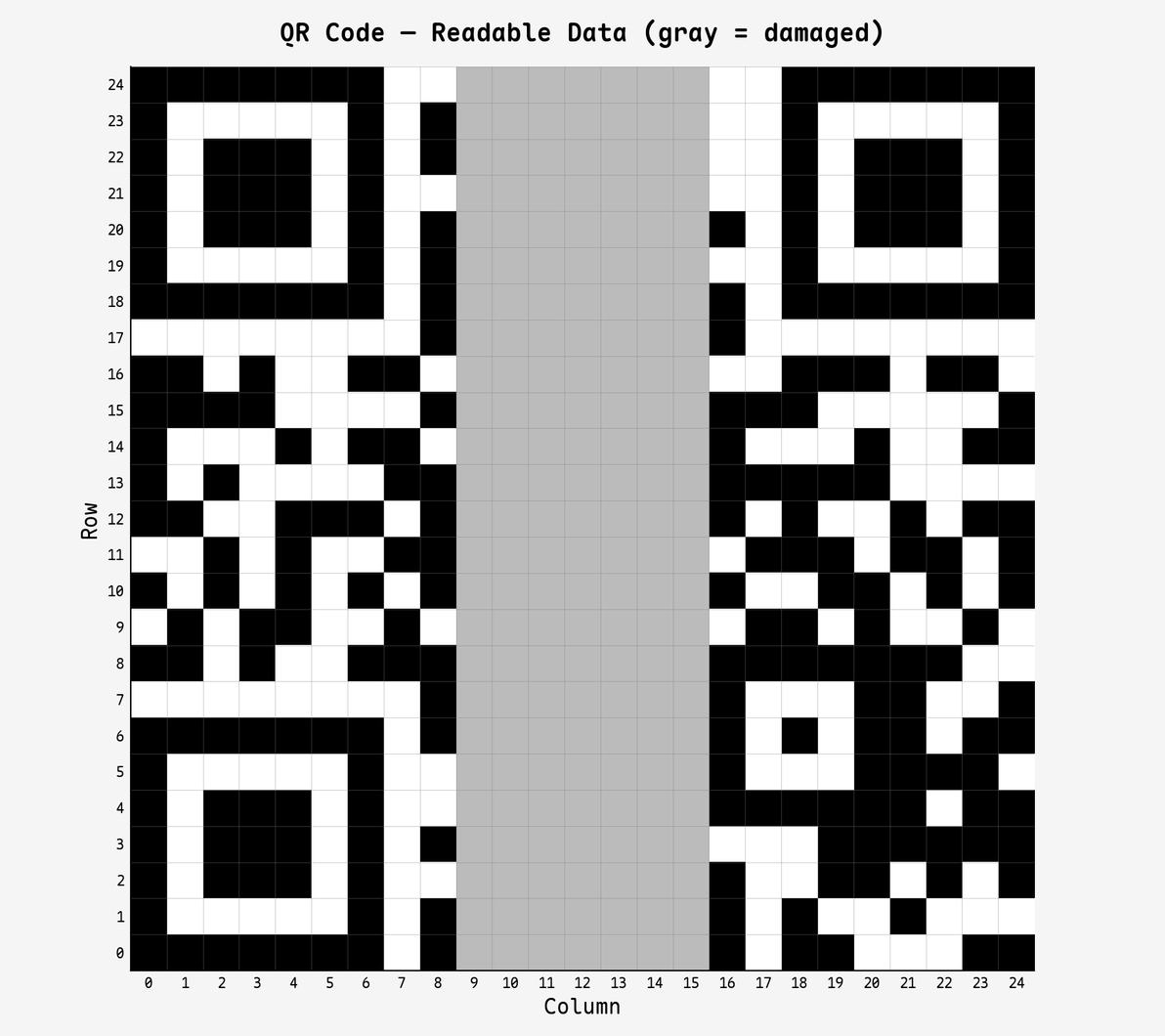

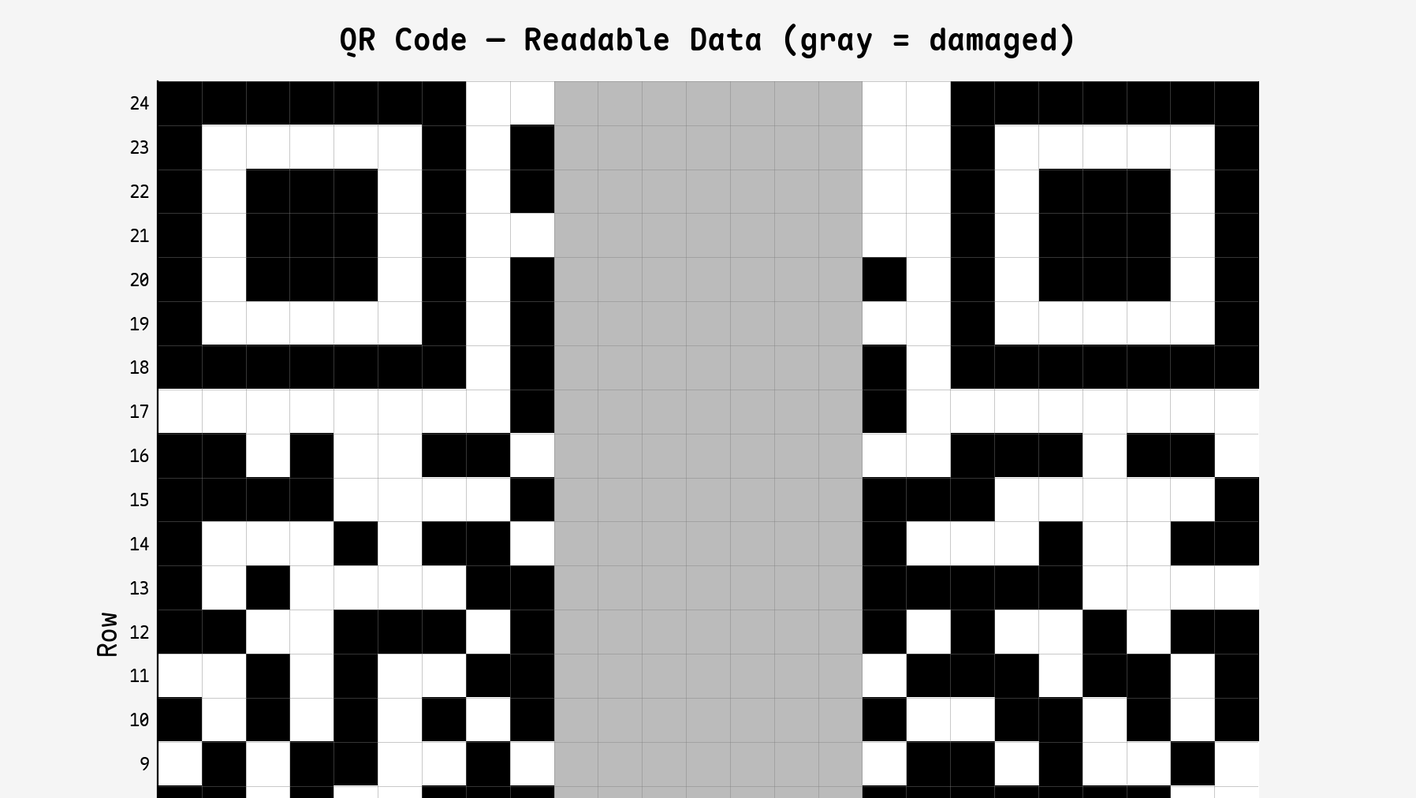

前文提到，可恢复出二维码如下，该二维码为大小 25*25 的 Version 2 标准二维码（QR Code）

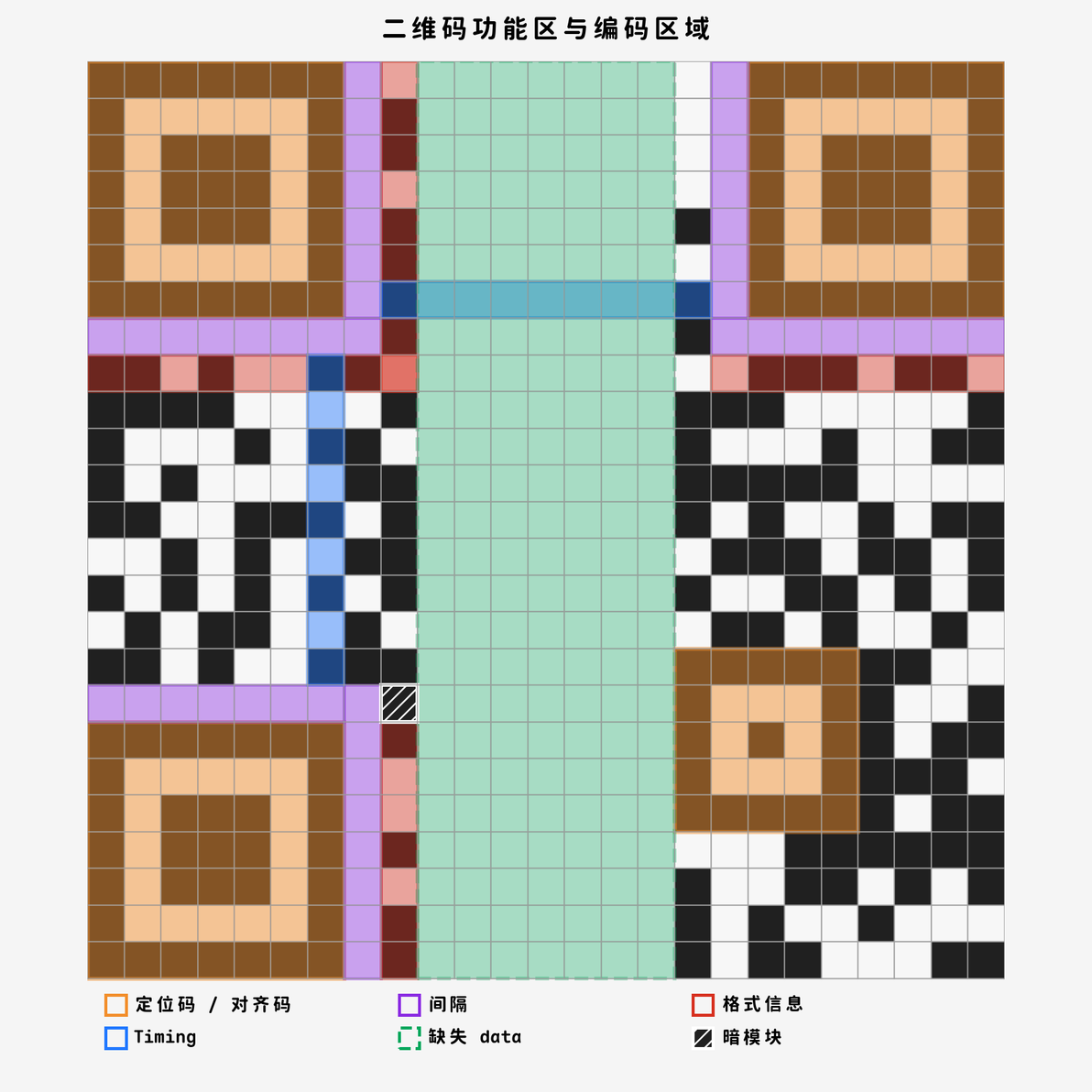

而根据二维码的结构组成，我们可以画出一个示意图
其中橙色的部分为定位码和对齐码，蓝色的部分为时序图形，这两个部分是所有版本 2 的标准二维码中都会出现的部分，用于相机从不同角度扫描二维码时计算图像畸变并恢复原始图像。这些部分对恢复数据没有帮助，真正值得关注的是红色的格式信息

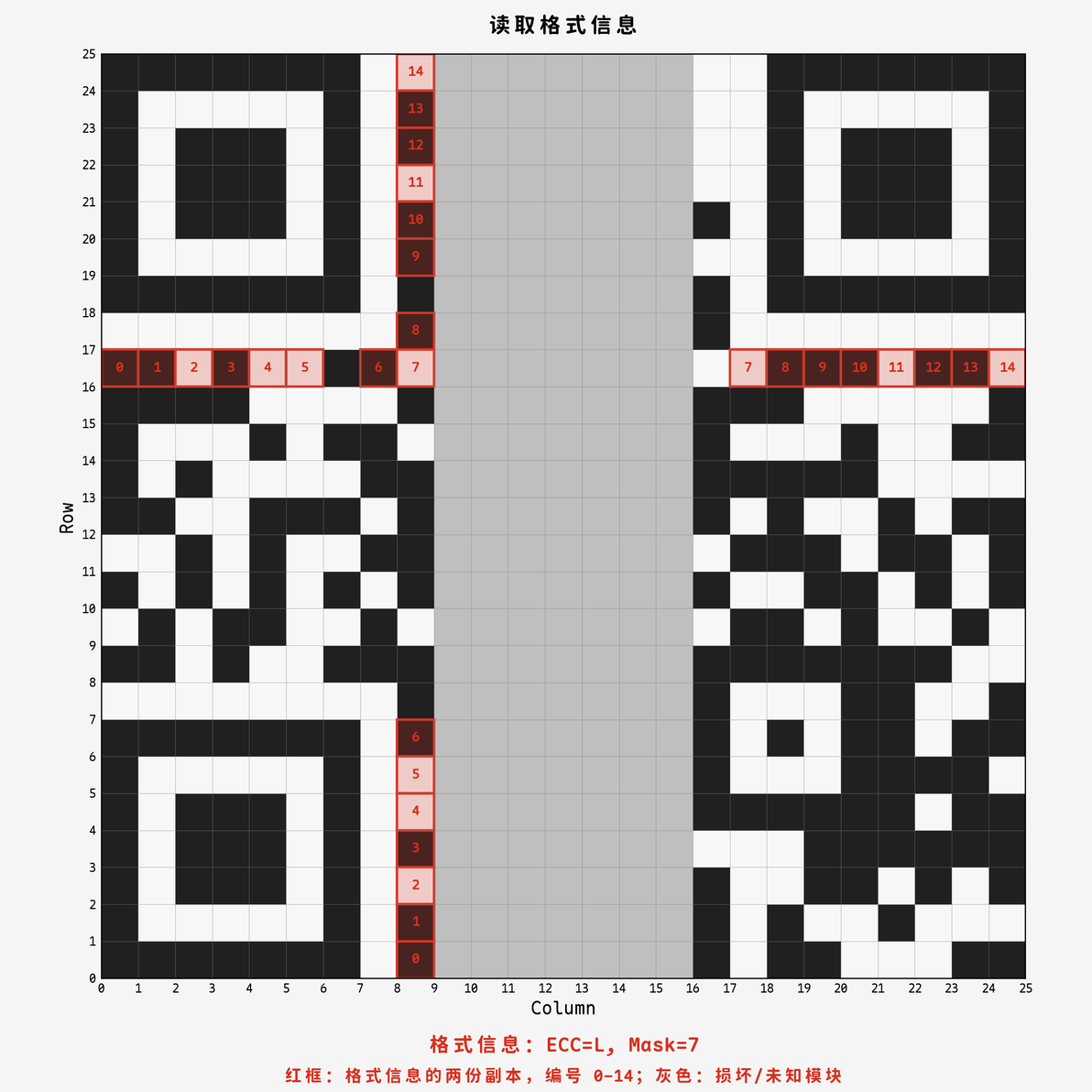

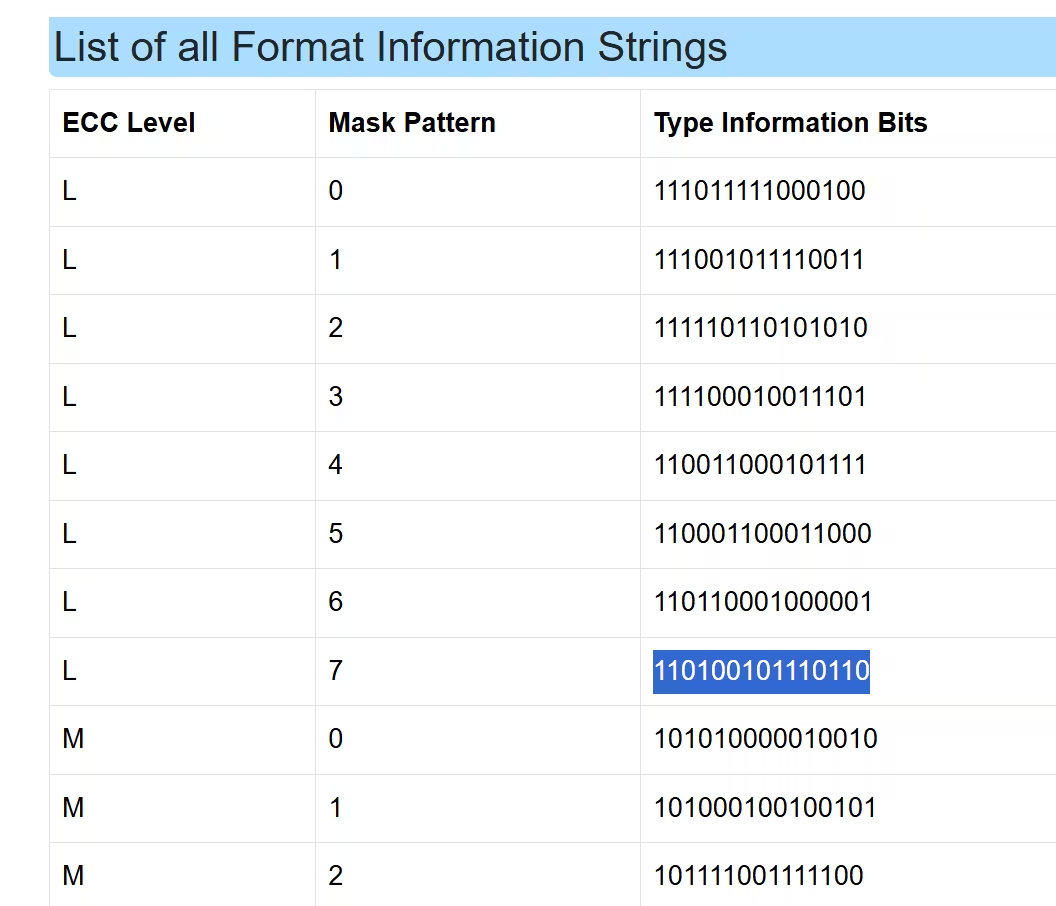

上图中被红色标出的部分为二维码的格式信息串，为了保证二维码的抗污损能力会有一份副本，两份数据均可读出该二维码的格式信息为 110100101110110，对应的纠错等级为 L，掩码为 7

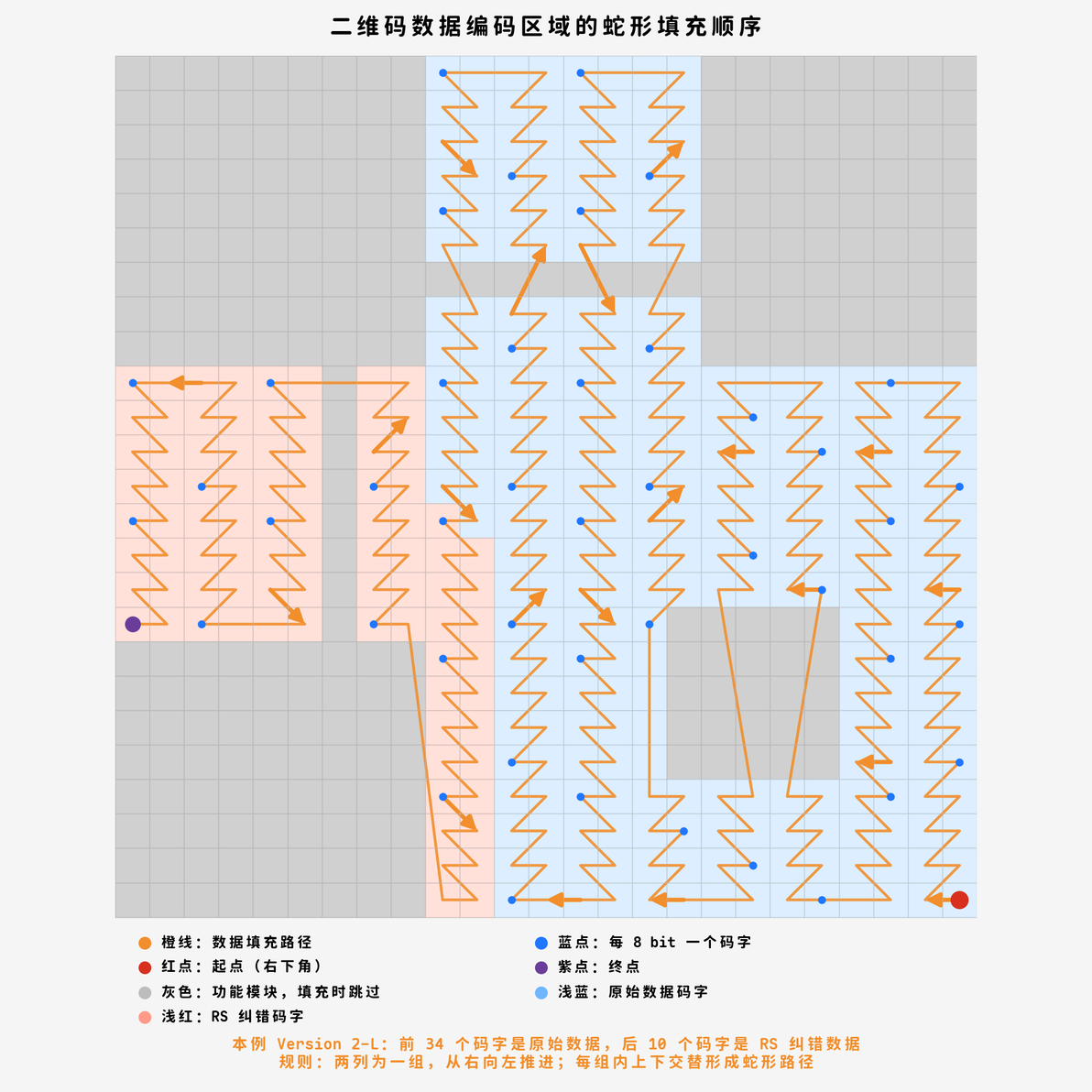

这时候就要涉及到二维码的数据编排方式。在构造二维码的数据编码区域时，数据的填充顺序是从右下角开始，沿着特定的蛇形路径，从右向左、从下向上交替进行
而其中的数据又可以被分为两部分：原始数据和纠错数据。原始数据保存真正要表达的内容，而纠错数据则是根据原始数据计算出来的一组“校验线索”。按照图中信息，可计算如下：
而由于等级 L 的纠错能力约为 7%，显然无法直接计算出原始二维码数据。也正是在这里，解谜陷入了停滞。为了继续推进下去，我们需要理清原始数据和纠错数据之间的关系
二维码在存储数据时，会将每 8 bit 的信息作为一组，称作一个“码字”，原始数据对应原始码字，纠错数据对应纠错码字。如果将原始数据简要地理解为 m 个未知数，那么纠错码就是 n 个线性无关的方程，这些方程组每个都包含前面的 m 个未知数
因此，在满足一定条件的情况下，就可以通过解方程的方式算出所有未知数。在 里德-所罗门（Reed-Solomon）纠错算法 下， 恢复信息的要求是：可读的码字数量 ≥ m，即 损坏的码字数量 ≤ n
这里也很好理解：假设 m 个可读码字中有 m-x 个原始码字，那么就有 x 个纠错码字，也就是说有 x 个未知数和 x 个方程组要解，那么一定能解出这些剩余的未知数。当 x = 0 时，所有可读码字全为原始码字，那么可直接读出原始信息，也就是未知数全部已知，不需要解方程组。当 x = m 时，所有可读码字全为纠错码字，则我们有 m 个方程组，去解出这些方程组中的 m 个未知数，同样可解
有了以上的理论知识，解谜就可以继续了。
对于 Version 2 的标准二维码，按照其标准格式有 m=34，n=10，也就是原始数据码字为 34，纠错数据码字为 10，那么我们只需要至少 34 个可读码字就能恢复所有信息
而我们手头这个二维码，已知的部分有原始可读数据为 127 bit，为 15 码字；纠错数据 57 bit，为 7 码字。15 原始 + 7 纠错 = 22 个可读码字，显然无法恢复信息，我们之前的推论是正确的（无法读取整个码字的部分需要直接丢弃）

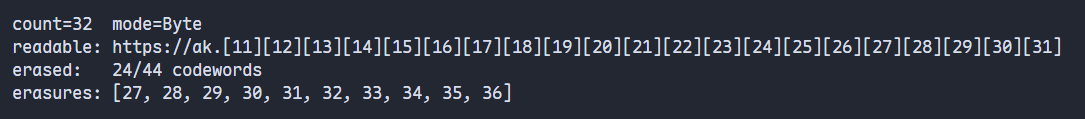

但是注意力惊人的同学可能已经想到了，二维码的右半边可见代表着我们拥有一部分原始数据。并且根据二维码的数据排列方式，这部分原始数据对应的正是完整数据的开头。因此可以通过运算直接解出，这里给出脚本的运行结果
可以看到 readable 部分明显出现了 https://ak. 的样式，并且整个二维码包含的信息为 32 字节。由于 URL 中的英文字母和符号在 UTF-8 编码下各占 1 字节，因此可直接对应为 32 个字符
根据过往的解谜经验补全网址为方舟官网后，该字符串可更新为 https://ak.hypergryph.com/[26][27][28][29][30][31]，也即缺失的信息为 6 个字符

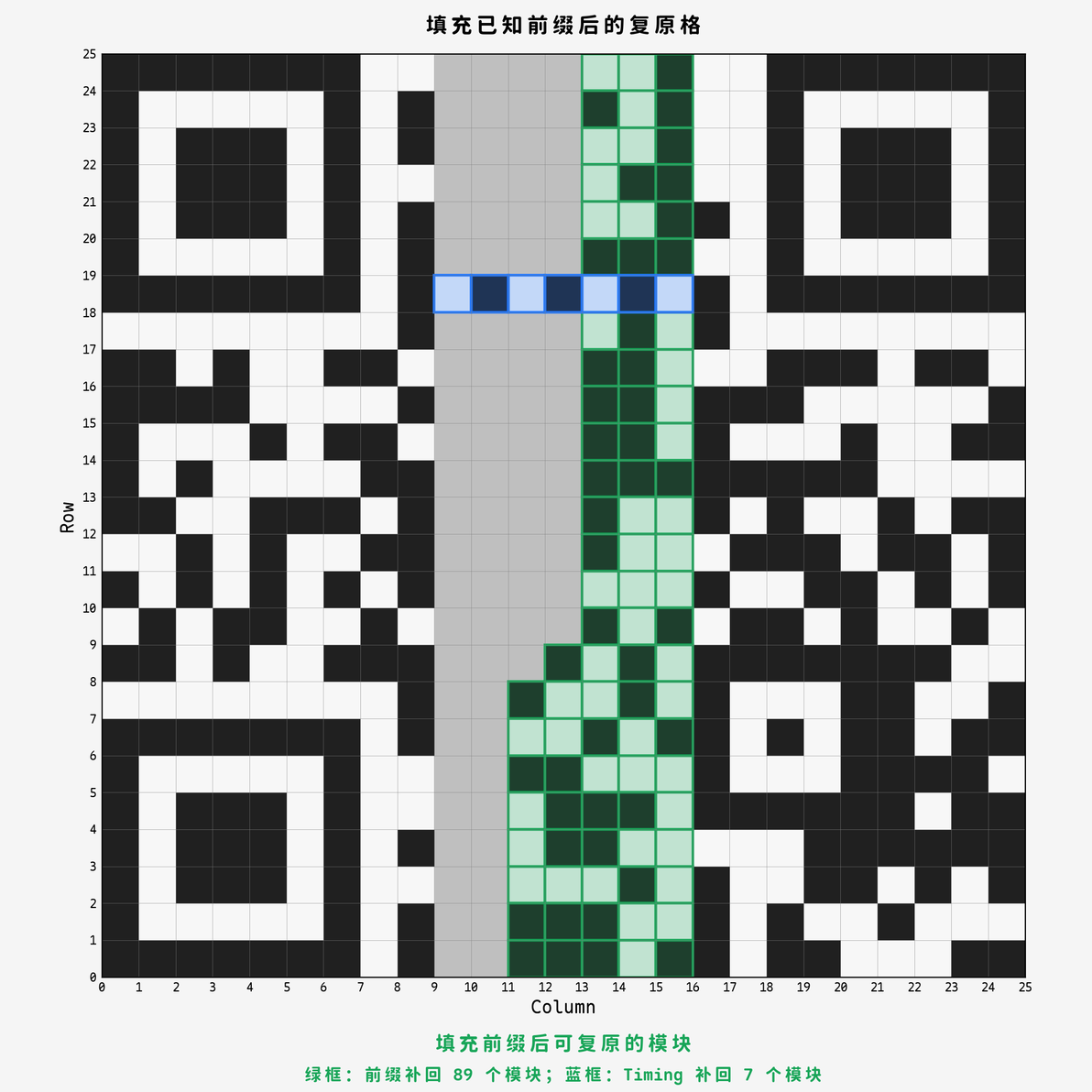

此时，则可以按照已知内容填充原始码字到图中，加上固有的时序图形，二维码看起来长这样
此时，二维码情况如下：原始数据由 127 bit 变为 216 bit，即 27 个码字。那么加上之前的 7 个纠错码字，总的可读码字数变为 27 + 7 = 34 码字，正好等于 Version 2 标准二维码的最低可恢复限度，那么根据里德-所罗门算法去接方程组，即可得出原先二维码的全部信息
至此，二维码复原过程完成补全
信息学，多么神奇啊
下面给出使用的脚本，也可前往 gist 查看 SherkeyXD@gist: ama10.py
