2026 年 3 月下旬，英特尔把酷睿 Ultra 200S Plus 系列摆上了桌面。按照以往的路数，这种半代更新通常就是旗舰型号频率往上拉一拉、后缀加个字母就交差了。但这回不太一样——真正有看头的反而是这颗 Ultra 7 270K Plus。
简单粗暴地总结它的产品逻辑：用 Ultra 7 的标价，塞进了接近上一代 Ultra 9 的里子。 官方建议零售价压在 2299 到 2699 元这个区间，目标很明确，就是冲着那些既要干活又要打游戏、预算卡得比较紧的装机群体去的。
一、规格变化：四个 E 核和 900MHz 的诚意
先过一遍纸面参数的变化。对比前代 265K，270K Plus 的改动可以归纳为几处：
· 能效核增加 4 颗：从 8P+12E 变成 8P+16E，总物理核心 24 颗，线程数 24。
· L3 缓存扩容：从 30MB 涨到 36MB。
· D2D 互联频率拉升：从 2.1 GHz 提到 3.0 GHz，净增 900MHz。
· 原生内存支持：从 DDR5-6400 抬到 7200 MT/s。
性能核频率没变，还是 5.5 GHz 的上限；能效核睿频倒是往上挪了 100MHz，来到 4.7 GHz——这个数字甚至反超了同代大哥 285K 的 4.6 GHz。功耗标定维持 125W 基础 TDP，没动。从规格表来看，这代“Plus”的诚意主要落在了核心数量和内部互联上，而不是单纯刷频率。
二、多核性能：24 颗物理核的实战输出
2.1 跑分软件的账面变化

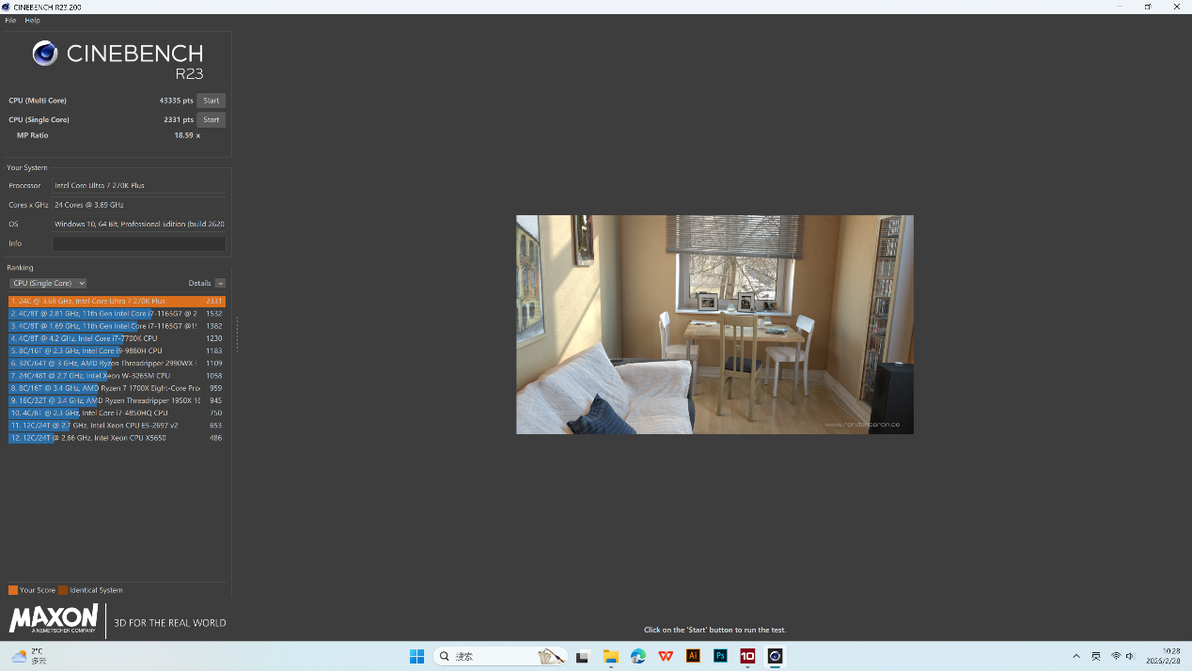

Cinebench R23 多核测试中，270K Plus 录得 43335 分，对比 265K 的 36630 分，增幅约 19%。单核 2331 分，提升约 6.5%。Cinebench 2024 多核环节，领先 265K 的幅度进一步拉大到 26% 左右。
把参照系换成 AMD 那边：对比 Ryzen 7 9800X3D，多核分数高出约 77%；Blender 渲染场景中这个差距拉到 121%。当然，X3D 系列本身定位偏游戏，生产力不是它的主战场，这个差距在预期范围内。
2.2 实际干活的表现
3DMark CPU Profile 的满线程分数 18895，比 265K 的 16593 提升约 14%。PCMark 10 综合生产力环节，比 265K 高出约 7%，整体表现大约能摸到 285K 的九成水平。
英特尔官方给的说法是，多核效率相比前代爆发提升幅度可观。从规格上看，24 核的物理基础摆在那里，视频渲染、3D 建模、代码编译这些能把所有核心吃满的场景里，270K Plus 的表现确实和 285K 拉不开本质差距。E 核睿频给到 4.7 GHz 也让它在这类并行任务中的贡献权重有所增加。
三、SoC 侧的变化：D2D 提速与内存配套
3.1 900MHz 的内部管道拓宽
分离式架构下，内存控制器和计算核心不在同一块硅片上，D2D 总线就是它们之间的数据管道。初代 Arrow Lake 被诟病的内存延迟问题，根子就在这条管道不够宽。
270K Plus 把 D2D 频率从 2.1 GHz 直接拉到 3.0 GHz，增幅 900MHz，相当于管道直径扩了一圈。多线程场景下的核间通信、游戏场景下的内存访问延迟，都因为这个改动有所改善。这也是为什么核心频率没怎么变、多核跑分却能往上跳一截的原因之一。
3.2 内存规格的跟进
原生支持从 DDR5-6400 抬到 7200 MT/s，同时加入了对 4-Rank CUDIMM 的早期适配，单条上限可以到 128GB（需要主板 QVL 认证）。内存控制器频率也往上调了 400MHz。对于不打算手动超内存的用户来说，这意味着开 XMP 就能直接跑在高频段，省事。
环形总线频率也标称提升了 100MHz。环网负责连接核心与 L3 缓存，频率越高，缓存到核心的数据搬运越快，对整个处理器的响应速度有正向贡献。
四、功耗实测：标定不变，表现更好看
基础 TDP 还是 125W，睿频上限 PL2 给到 250W，温度墙 105°C，参数层面和 265K 一致。但实际跑起来，270K Plus 的功耗和温度曲线比前代好看。
AIDA64 FPU 单烤场景：满载功耗约 180W，核心温度 85°C 上下。对比 265K 同场景的 190W 和 90°C，均有小幅收窄。日常轻载待机约 15W，比 265K 低 5W 左右。
对比 14900K，满载功耗低了约 20%，性能反而高出约 10%。制程端的成熟（台积电 N3B）加上架构层面的调校，让这颗增加了 4 个 E 核和更大缓存的芯片在实际能效上反而更节制。对于装机来说，125W 的标定意味着散热和电源的配套压力不大，两百元级别的双塔风冷就能压住日常满载。
五、扩展性：20 条 Gen5 通道的灵活度
270K Plus 提供 20 条 PCIe 5.0 通道，支持以下拆分方式：
· 1×16 + 2×4
· 2×8 + 2×4
· 1×8 + 4×4
配合 Z890 或 B860 主板，可以搭建：一根 PCIe 5.0 x16 显卡插槽、多组 M.2 接口（部分板子给到 5 组）、原生 Thunderbolt 5 与 Wi-Fi 7 支持，以及 10 个以上的 USB 接口（含 USB4.0 Type-C）。
对于同时需要高性能独显和多块 NVMe SSD 的用户，这套通道配置够用，不会出现“插了第二块盘显卡带宽被砍”的尴尬。搭配 Z890 可以组一套全闪存储方案，兼顾速度和容量。
六、APO 和 iBOT：软件侧的双层补强
6.1 APO 做什么
APO 是在系统层面对线程调度进行接管，把计算密集的线程钉在性能核上，避免被 Windows 原生调度器误分到能效核。需要手动开启，针对特定游戏生效。开启后 1% Low 帧的平稳度改善是可感知的。
6.2 iBOT 做什么
iBOT 是这一代新引入的技术，思路比较特别：它在程序加载到内存后的“后链接”阶段，直接对二进制指令序列进行动态重排。不修改计算结果，只调整指令进入流水线的顺序，让它更适配 Arrow Lake 的缓存层级和执行端口布局。
四大机制概括如下：
1. 智能重排指令顺序：提升缓存命中率，减少CPU从主内存读取数据的等待时间
2. 增强分支预测精度：利用硬件配置文件生成更精准的预判线索，避免流水线清空
3. 动态规划最优路径：采用后链接策略，运行时持续生成更高效的机器码执行路径
4. 深度适配x86微架构：智能动态重构机器码，使其更契合英特尔处理器架构
用户通过英特尔平台性能套件（IPPP）安装后，在 APO 界面中启用 iBOT，两层优化可以叠加生效。
6.3 实测游戏增益
在已适配的 12 款游戏中，APO + iBOT 叠加后平均帧率提升约 8%，部分作品超过 10%。《古墓丽影：暗影》的表现比较突出，提升幅度约 20% 到 22%。
英特尔官方给出的 1080P 游戏性能对比 265K 平均提升约 15%，特定游戏下可以达到更高数值。横向对比 Ryzen 7 9700X，14 款 1080P 游戏平均帧率占优约 3%，1% Low 帧优势约 11%——说明帧率曲线更平顺。和 X3D 系列的差距也缩到了 5% 以内。
七、收尾：这颗 U 适合谁
酷睿 Ultra 7 270K Plus 在规格、功耗、扩展和软件优化几个维度上都做出了可感知的调整，对于预算落在 2500 元上下、使用场景横跨内容产出和游戏娱乐的用户，270K Plus 提供了一个“规格给够、功耗收敛、平台成熟”的选项。它不试图在每个单项上争夺榜首，但在复合型需求面前交出的答卷是相当均衡的。
