写在前面

这颗 U 塞进机箱跑了差不多两周，期间剪过几条片子、压过几组素材、也打了若干小时游戏。不整那些虚的，直接聊体感。

2026 年 3 月底这波更新，英特尔把 Ultra 200S Plus 系列推出来的时候，我一开始关注点其实在别处。后来看了下 270K Plus 的规格表和定价，觉得有点意思——2299 到 2699 这个区间，给的是 24 核物理规格，D2D 总线还往上拉了 900MHz。这不像以往那种“半代改款只刷频率”的套路，更像是把上一代旗舰的底子下放到了次旗舰价位。

一、规格变动：四个 E 核和一条更宽的内部通道

跟前代 265K 放一起比，改动其实挺直观：

· 能效核从 12 个加到 16 个，总规模 8P+16E，24 核 24 线程

· L3 缓存从 30MB 提到 36MB

· D2D 互联频率从 2.1 GHz 拉到 3.0 GHz，净增 900MHz

· 原生内存支持从 DDR5-6400 升到 7200 MT/s

性能核频率没动，还是 5.5 GHz 封顶。能效核睿频倒是给了 4.7 GHz，比 285K 的 4.6 GHz 还高一截。功耗标定维持 125W，这个后面细说。

从这张表能看出来，这代 Plus 的着力点不是刷频率数字，而是加核心、扩缓存、修内部总线。方向是对的。

二、多核表现：24 颗物理核的实在输出

2.1 跑分软件的数据

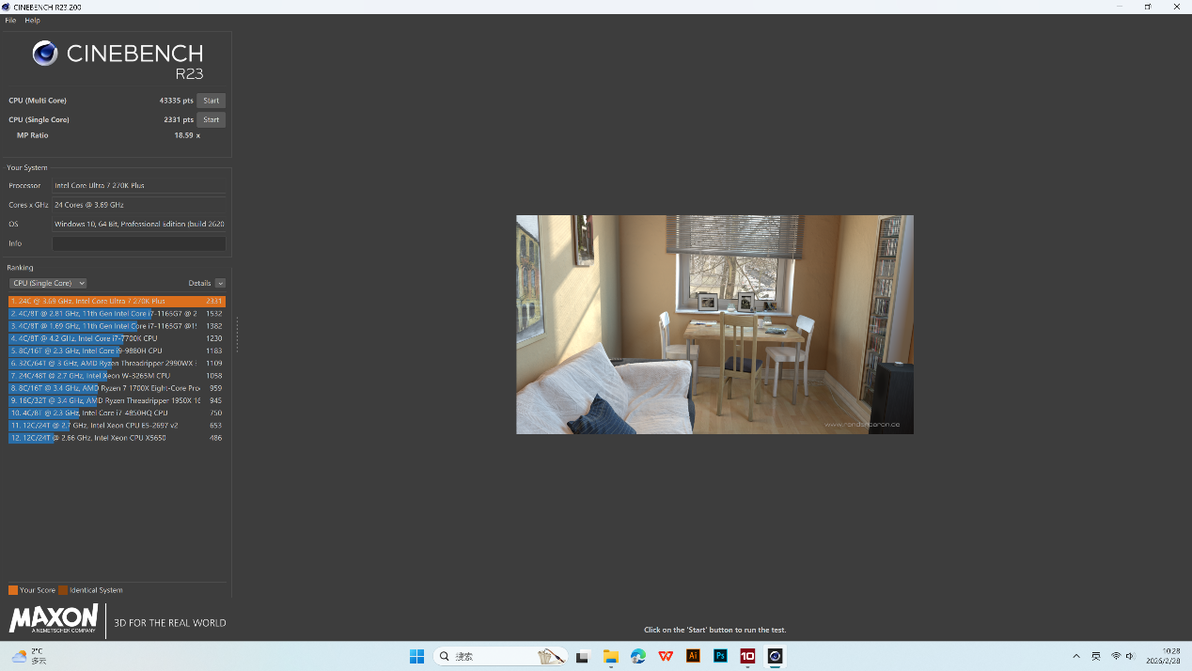

Cinebench R23 多核 43335 分，比 265K 的 36630 高出约 19%。单核 2331 分，提升幅度小一些，约 6.5%。Cinebench 2024 多核环节，领先 265K 大约 26%。

跟 AMD 那边对比着看：对 Ryzen 7 9800X3D，多核分数高出约 77%；Blender 渲染场景差距拉到 121%。X3D 本身偏游戏向，生产力不是它主战场，这个差距不意外。

2.2 实际干活场景

3DMark CPU Profile 满线程 18895 分，比 265K 的 16593 提升约 14%。PCMark 10 综合环节比 265K 高约 7%，整体表现大概能摸到 285K 的九成。

我的使用场景主要是 Pr 剪辑和偶尔的 Blender 渲染。体感上，4K 时间线拖动比之前用的平台跟手，渲染队列跑完的时间也有可见缩短。E 核给到 4.7 GHz 之后，并行任务的参与感确实强了一些。

三、SoC 侧调整：D2D 提速的实际意义

分离式架构把内存控制器和计算核心分在了不同硅片上，D2D 总线就是它们之间的数据通路。初代 Arrow Lake 被说的内存延迟问题，症结就在这条通路不够宽。

270K Plus 把 D2D 频率从 2.1 GHz 提到 3.0 GHz，增幅 900MHz。这个改动的价值体现在两个地方：多线程任务里核间通信效率有改善；游戏场景里内存访问延迟有所下降。核心频率没变但多核跑分能往上走，原因之一就在这里。

内存侧也有跟进：原生支持 DDR5-7200，加上了对 4-Rank CUDIMM 的适配，单条上限能到 128GB（需主板 QVL 认证）。内存控制器频率往上调了 400MHz。不玩手动超频的话，开 XMP 就能直接跑在高频段。

环形总线频率标称提升 100MHz。环网负责核心和 L3 之间的数据搬运，频率上去之后，缓存到核心的响应会更快一些。

四、功耗与散热：参数不变，曲线更好看

基础 TDP 还是 125W，睿频上限 PL2 给到 250W，温度墙 105°C，纸面跟 265K 一样。但实际跑起来的数据有变化。

AIDA64 FPU 单烤：满载功耗约 180W，核心温度 85°C 上下。265K 同场景是 190W 和 90°C，都有小幅回落。日常轻载待机约 15W，比 265K 低 5W 左右。

跟 14900K 比，满载功耗低约 20%，性能反而高出约 10%。台积电 N3B 制程的成熟加上架构调校，让这颗加了 4 个 E 核和更大缓存的芯片在实际能效上反而更收敛。

装机层面的意义：125W 的标定对散热和电源比较友好。我用的是一颗两百元级的双塔风冷，日常满载压在 70°C 出头，噪音也在可接受范围。不用为了压这颗 U 单独加散热预算。

五、扩展能力：20 条 Gen5 通道的灵活度

270K Plus 提供 20 条 PCIe 5.0 通道，拆分模式支持：

· 1×16 + 2×4

· 2×8 + 2×4

· 1×8 + 4×4

搭 Z890 或 B860 主板，可以组：一根 PCIe 5.0 x16 显卡槽、多组 M.2 接口（部分板子给 5 组）、原生 Thunderbolt 5 与 Wi-Fi 7，以及 10 个以上 USB 接口（含 USB4.0 Type-C）。

对于需要高性能独显和多块 NVMe SSD 的用户，这套通道配置够用，不会出现“插第二块盘显卡带宽被砍”的老问题。搭 Z890 可以组全闪存储，兼顾速度和容量。

六、APO 与 iBOT：软件层的双重加持

6.1 APO 的职能

APO 在系统层面接管线程调度，把计算密集的线程锁在性能核上，避免 Windows 原生调度器误分到能效核。需要手动开启，针对特定游戏生效。开启后 1% Low 帧的平稳度改善是可感知的。

6.2 iBOT 的思路

iBOT 是这代新加入的技术，路径比较特别：程序加载到内存后的“后链接”阶段，直接对二进制指令序列进行动态重排。不修改计算结果，只调整指令进入流水线的次序，让它更适配 Arrow Lake 的缓存层级和执行端口。

机制概括：

1. 智能重排指令顺序：提升缓存命中率，减少CPU从主内存读取数据的等待时间

2. 增强分支预测精度：利用硬件配置文件生成更精准的预判线索，避免流水线清空

3. 动态规划最优路径：采用后链接策略，运行时持续生成更高效的机器码执行路径

4. 深度适配x86微架构：智能动态重构机器码，使其更契合英特尔处理器架构

通过英特尔平台性能套件（IPPP）安装后，在 APO 界面中启用 iBOT，两层优化叠加生效。

6.3 游戏实测

已适配的 12 款游戏中，APO + iBOT 叠加后平均帧率提升约 8%，部分作品超过 10%。《古墓丽影：暗影》表现比较突出，提升约 20% 到 22%。

英特尔官方数据：1080P 游戏性能对比 265K 平均提升约 15%，特定游戏下更高。横向对比 Ryzen 7 9700X，14 款 1080P 游戏平均帧率占优约 3%，1% Low 帧优势约 11%——帧率曲线更平顺。和 X3D 系列的差距缩到 5% 以内。

七、小结

两周用下来，270K Plus 给我的印象是：它不试图在任何单项上争榜首，但在复合型需求面前交的答卷相当均衡。

如果预算落在 2500 元附近，使用场景既包括内容产出也包含游戏娱乐，270K Plus 是一个规格给得比较足、功耗收敛、平台也成熟的选项。它不是那种“买完后悔”的冲动型消费产品，更像是那种“用着用着觉得挺值”的类型。 #CPU#​ #沉浸游戏有酷睿#​
