一、核心定位与发展历程
特斯拉 4D 毫米波雷达（内部代号Phoenix）是 HW4.0 自动驾驶硬件平台的关键升级组件，标志着特斯拉在 2021 年放弃传统毫米波雷达后，重新回归多传感器融合路线。这一转变源于纯视觉方案在恶劣天气、静态障碍物识别等场景的局限性，特别是 "幽灵刹车" 等安全争议问题。
欢迎关注微信公众号：苏州plus智能plus硬件
发展时间线：
2021 年：特斯拉 AI DAY 宣布取消传统毫米波雷达，转向纯视觉方案
2022 年 6 月：向 FCC 递交 Phoenix 雷达相关文件
2023 年：HW4.0 平台正式发布，搭载定制化 4D 毫米波雷达
2025 年：部分市场激活雷达功能，与 FSD V12 + 系统深度融合
二、4D 技术核心原理
4D 定义：在传统 3D 雷达（距离、速度、水平方位角）基础上增加垂直高度维度，实现四维空间感知。更准确地说，4D 包含：
距离（Range）：目标与雷达的直线距离
速度（Velocity）：目标相对雷达的径向速度
水平方位角（Azimuth）：目标在水平面上的角度位置
垂直俯仰角（Elevation）：目标在垂直方向的角度位置，可换算为高度信息
技术突破：采用6 发射通道 + 8 接收通道的级联射频方案，通过非均匀稀疏阵和微带梳状天线设计，大幅提升角度分辨率和点云密度。同时集成三种传感模式，适配不同驾驶场景需求。
三、工程现实问题
由于车载雷达布置在车辆保险杠内部或车牌正下方外部，且安装布置空间非常有限，安装空间大多数为长方体。即水平方向空间较多，垂直方向空间较小。权衡车辆安装要求和雷达最优阵列布局，车载4D雷达阵列天线布局物理空间为“长方形”。

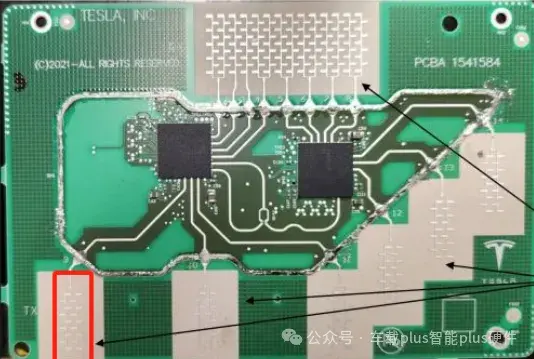

车载雷达为了提高方位角孔径，阵列布局一般也是方位维度孔径大，俯仰维度孔径较小。串馈单体天线尺寸较大，多个RX天线无法完成垂直布置，即所有RX天线y_rx坐标(水平方向）不完全相同，这样生成的虚拟阵列为非矩形二维阵列天线，如Tesla形成的“平行四边形二维虚拟阵列”。
四、仿真验证
4.1 仿真代码
注意：TX和RX的物理位置与真实值有差异，主要仿真原理和性能；

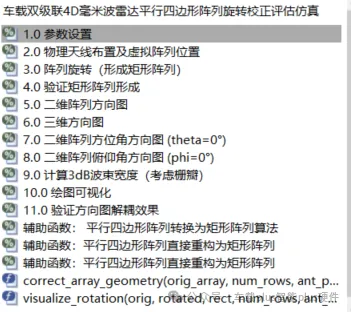

仿真代码框架：
仿真代码：
clc; clear; close all
%% 1.0 参数设置c = 3e8; % 光速 (m/s)fc = 76.5e9; % 雷达频率 (Hz)lambda = c/fc; % 波长 (m)fprintf('工作频率: %.1f GHz, 波长: %.4f mm\n', fc/1e9, lambda*1000);
%% 2.0 物理天线布置及虚拟阵列位置% 阵列天线单元坐标位置 (单位：波长λ)[mainArray_pos_1D, virtualAntenna_pos_2D] = Antenna_Array_Design_2xCascaded_20250807();
Num_virtualAntenna_1D = size(mainArray_pos_1D, 1); % 一维阵列天线阵元数量Num_virtualAntenna_2D = size(virtualAntenna_pos_2D, 1); % 二维阵列天线阵元数量
%% 3.0 阵列旋转（形成矩形阵列）% 3.1 步骤1：获取阵列行结构num_rows = 4; % 二维阵列每列元素ant_per_row = 8; % 二维阵列每行元素
[rotated_ant] = correct_array_geometry(virtualAntenna_pos_2D, num_rows, ant_per_row);
% 3.2 步骤2: 计算实际需要的旋转角度（基于第一列阵元）first_col_idx = 1 : ant_per_row : Num_virtualAntenna_2D; % 每行第一个阵元索引
dy_diff = virtualAntenna_pos_2D(first_col_idx(2), 1) - virtualAntenna_pos_2D(first_col_idx(1), 1);dz_diff = virtualAntenna_pos_2D(first_col_idx(2), 2) - virtualAntenna_pos_2D(first_col_idx(1), 2);
actual_alpha = atan2d(dy_diff, dz_diff); % 实际倾斜角度
fprintf('计算得到的实际倾斜角度: %.2f°\n', actual_alpha);
% 3.3 步骤3: 计算旋转矩阵(逆时针旋转actual_alpha角度)R = [cosd(actual_alpha), -sind(actual_alpha); sind(actual_alpha), cosd(actual_alpha)]; % 旋转矩阵4.2 仿真结果
可以形成两个虚拟阵列天线：一维稀疏虚拟阵列天线和二维均匀虚拟阵列天线；

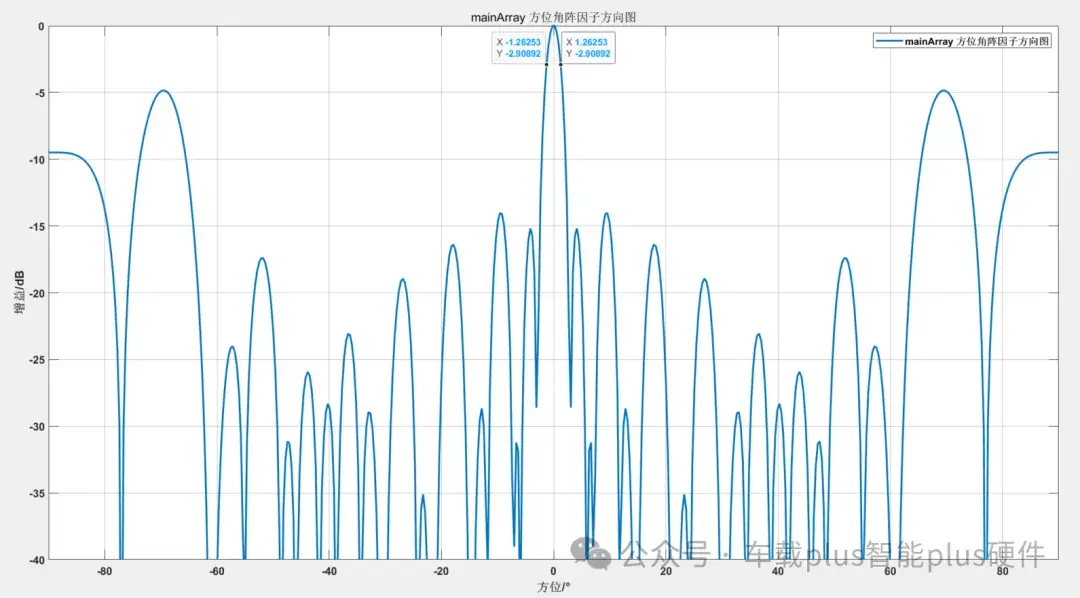

4.2.1.一维稀疏虚拟阵列天线；
4.2.2 二维均匀虚拟阵列天线；

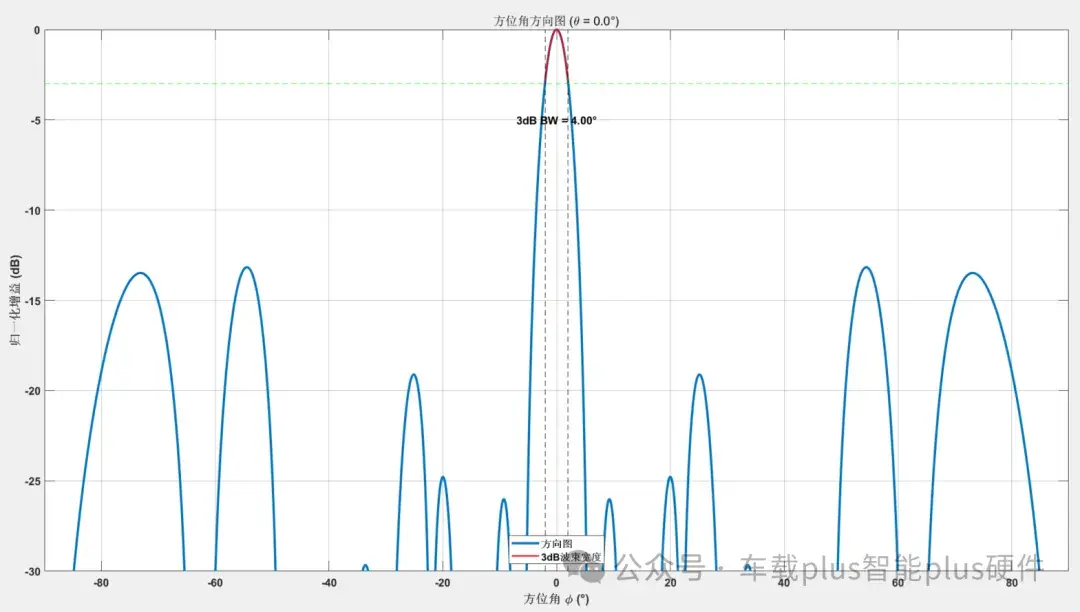

4.2.2.1 水平维度方向图（切片图）

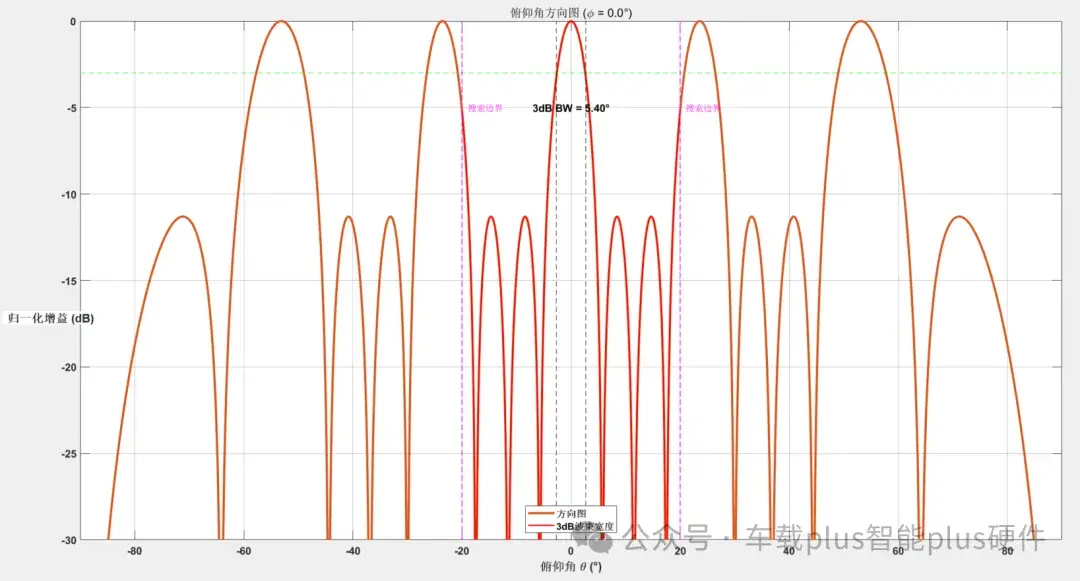

4.2.2.2 俯仰维度方向图（切片图）

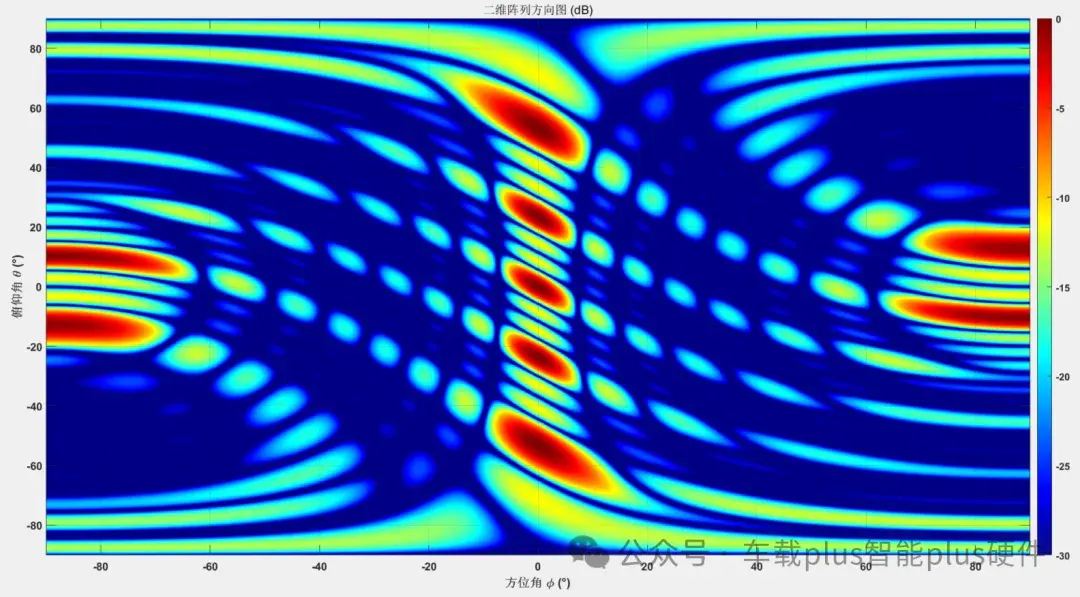

4.2.2.3 二维阵列方向图
可以看到虚拟阵列天线为平行四边形（RX天线y_rx坐标不相同）时，方向图在俯仰维度发生的“扭曲”；

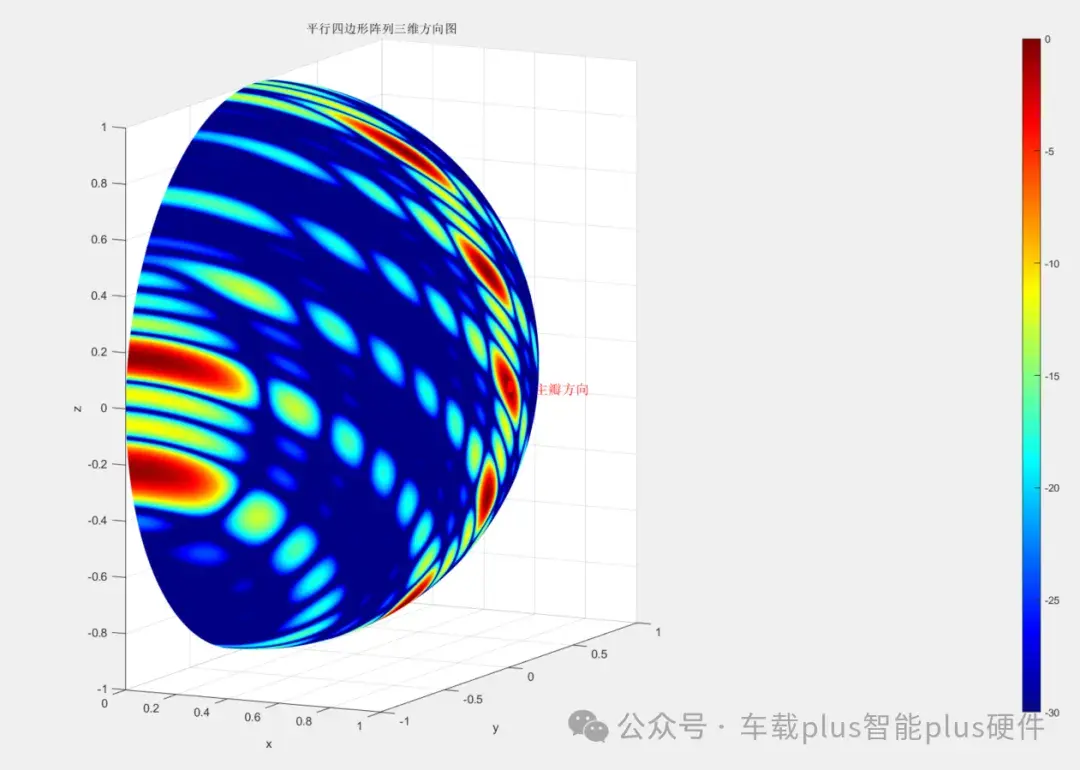

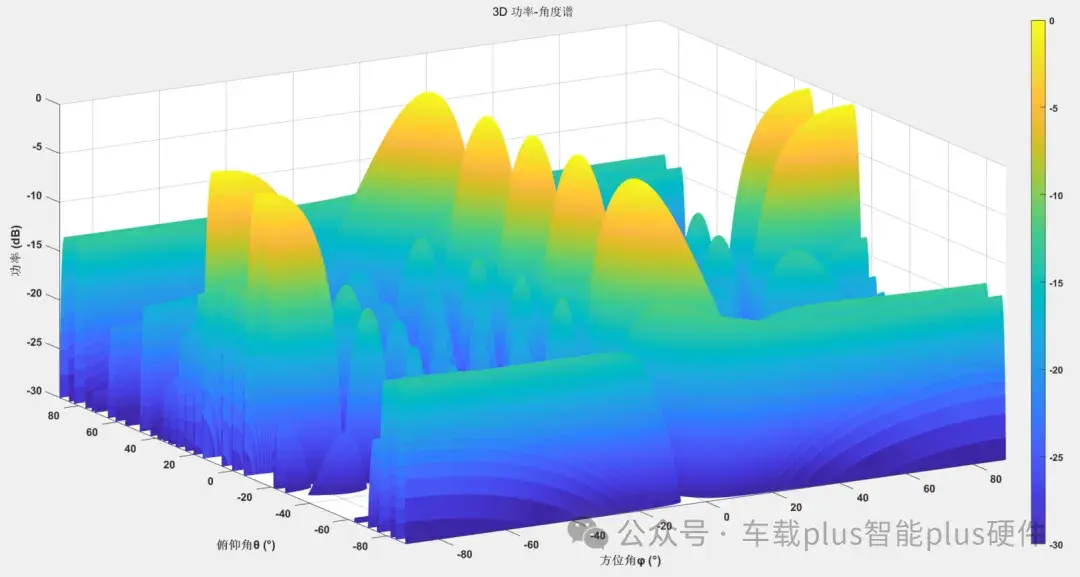

4.2.2.4 3D功率谱

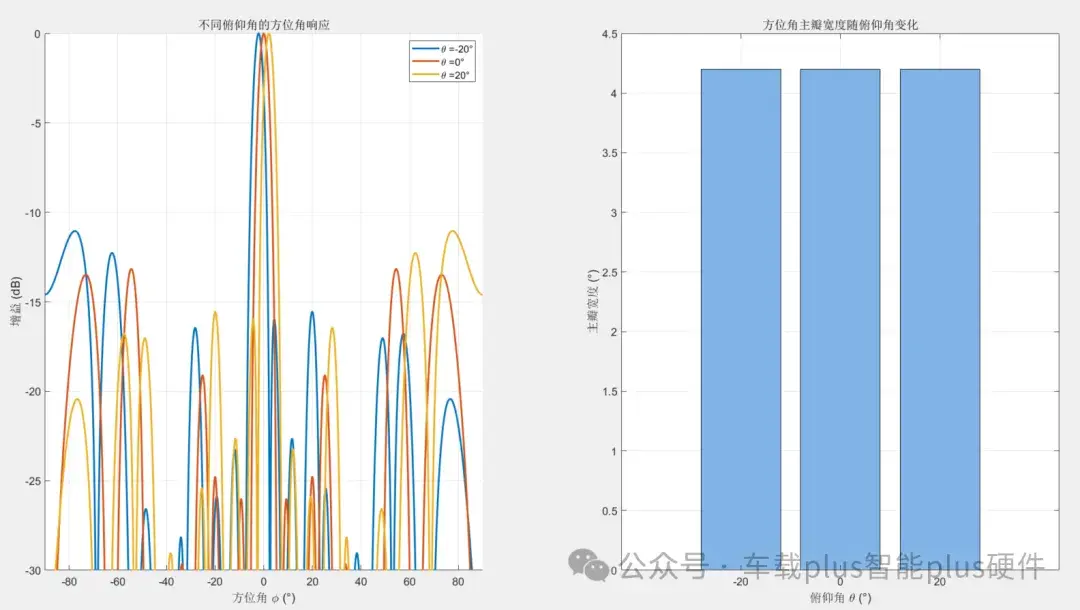

4.2.2.5 不同俯仰角下方位角响应特性

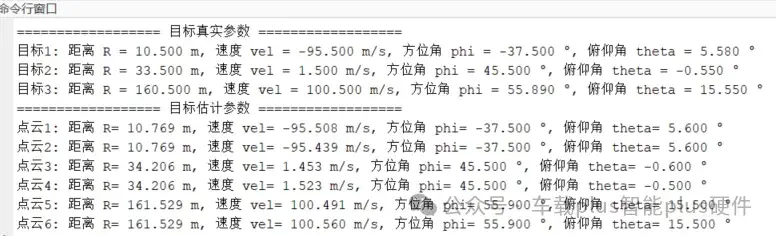

4.3 测角性能：
% 0.2 目标参数R_true = [10.5 33.5 160.5]'; % 真实距离（m）v_true = [-95.5 1.5 100.5]'; % 真实速度（m/s）phi_true = [-37.5 45.5 55.89 ]'; % 方位角（度）theta_true = [5.58 -0.55 15.55]'; % 俯仰角（度）SNR = 13; % SNR(dB)N_targets = length(R_true); % 目标数量
仿真结果符合预期，多目标测角精度高；
五、总结
1.车载4D毫米波双级联（2x RFIC）雷达阵列布局的核心在于：利用两个级联的RFIC提供大量物理天线通道。采用 “稀疏Tx + 密集Rx” 的水平MIMO阵列设计，形成超大的水平虚拟阵列孔径，实现超高方位角分辨率。通过将水平MIMO阵列在垂直方向堆叠（2层或更多），赋予系统俯仰角分辨能力。
2.通过波矢量变换，在信号处理层面实现了阵列旋转补偿，使原始平行四边形阵列的接收信号可按矩形阵列的波束形成方式进行角度估计，保证了物理阵列与处理算法的几何一致性；
3.TI公司发布了8TX8RX的射频前端芯片AWR2188，车载4D雷达是否会迎来春天，敬请期待！
