起初人们以为这只是一篇普通的枪械介绍
官方放出了日服最新活动的图片，闲来无事做一篇文章。
在右下角出现了没出现过的神秘人物。该人物手持的武器为KRISS KARD。很多国内网站直接叫做KARD手枪，或者是可以叫克里斯·卡德手枪。值得一提的是，这家公司有一款驰名的产品，维克多冲锋枪。

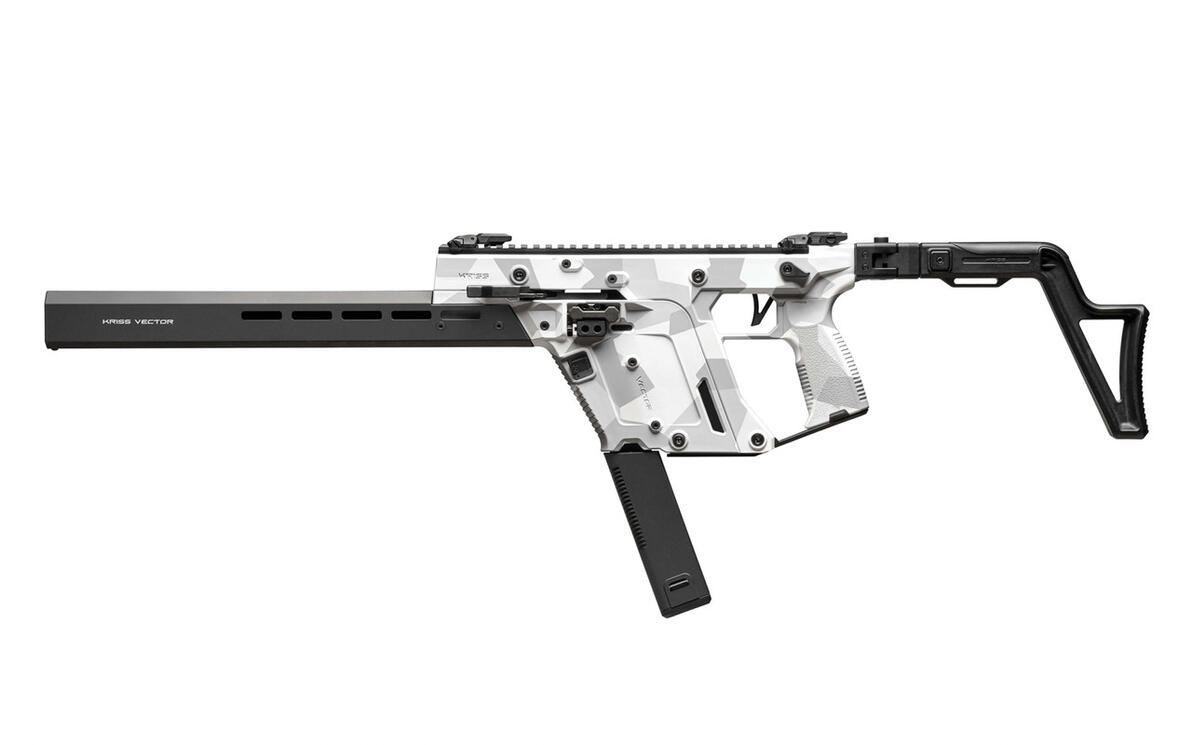

向量CRB第三代 |16英寸 |北极三角洲官方售价1,999.99刀
KRISS KARD手枪
2010年
2012年
一、概述
KRISS KARD是由KRISS美国公司（前身为Transformational Defense Industries，TDI）研发的一款.45 ACP口径原型半自动手枪。该枪由法国设计师Renaud Kerbrat和Antoine Robert共同发明，采用了与KRISS Vector冲锋枪相同的Super V后坐缓解系统，但被首次集成到紧凑的手枪平台中，旨在通过创新的机械设计最大限度减少后坐力和枪口上跳，从而提高射击精度。
KARD项目于2009年中完成技术准备，2010年初首次作为概念枪亮相，相关专利申请于同年2月公布。2011年1月，该枪在拉斯维加斯SHOT Show前的媒体日活动中首次公开展示原型并进行实弹演示，引起业界关注。截至2025年，该项目仍处于原型阶段，未投入批量生产，KRISS公司官网也未再提及该项目。
二、研发背景与设计理念
KRISS美国公司的历史可追溯至Transformational Defense Industries，该公司由瑞士公司Gamma Applied Visions Group SA于2003年3月创立，旨在全球反恐战争期间加速先进武器的研发。公司专注于后坐缓解技术的创新，其核心是Super V系统——一种由工程师Renaud Kerbrat发明并于2002年6月获得专利的延迟后坐机制。
在成功推出KRISS Vector冲锋枪后，设计师们将目光转向手枪平台。后坐力对精度的影响一直是手枪设计的核心难题：向后和向上传导的冲量会使枪管偏离瞄准线，导致子弹偏离预定弹道，射手不得不持续调整武器位置。为解决这一问题，KRISS的设计团队在2009年中完成了新项目的技术准备，目标是创造一款高精度手枪。
2010年初，Renaud Kerbrat和Antoine Robert获得美国专利No. 20100031812，专利名称为“具有延时节套后坐及后坐与枪口上跳控制机构的手枪”。该设计借鉴了Vector冲锋枪的核心思想：通过一个与枪机机械连接的平衡配重块，在射击时向下运动，从而补偿后坐冲量并抑制枪管垂直上跳。这一项目后来被称为KARD。
三、设计特点与工作原理
3.1 固定枪管设计
KARD采用了固定式枪管设计，而非大多数半自动手枪常见的枪管偏移式闭锁结构。枪管刚性地固定在套筒座内，这种安装方式本身就是提高射击精度的方法之一。固定枪管消除了射击时枪管的运动，既提高了精度，也便于安装消音器和其他枪口附件。
3.2 Super V后坐系统
KARD的核心创新在于其独特的后坐缓解机制。枪机采用轻量化设计，不与套筒外壳连接。枪身后部设有一个带防滑纹的矩形块，用于手动上膛——操作方式与其他手枪类似：后拉枪机，释放后推弹入膛。
该枪采用半自由枪机原理，枪机与一个特殊形状的平衡配重块机械连接。配重块通过一套弹簧和支架系统安装在枪管下方的前部，这是该枪区别于其他手枪的最显著特征。
其工作流程如下：
1. 击发瞬间：子弹击发后，枪机在后坐力作用下开始向后运动。
2. 能量传递：通过弹簧系统，枪机与平衡配重块相连。枪机向后运动时，带动配重块移动。
3. 配重动作：配重块被推至后端时，突然向下后方倾斜一个小角度。
4. 延迟后坐：配重块的附加质量减缓了枪机的运动速度，使后坐冲量在更长时间内作用于武器，便于射手控制。
5. 复进：复进簧将枪机拉回待击位置，并在返回过程中从弹匣推出一发新弹。
3.3 后坐缓解原理
这种系统的主要优势在于，后坐机构将部分后坐能量转移到向下方向（且位于枪的前部），而不是像常规手枪的套筒那样向后传导。具体来说：
- 后坐力补偿：向后传导的后坐分量部分被配重块的运动所补偿。
- 枪口上跳抑制：配重块向下运动产生一个反向力矩，抵消枪管的上抬趋势。通过选择配重块的重量，KARD的设计可以适配不同弹药的使用。
- 时间拉伸效应：该系统将后坐作用在时间上拉伸，帮助射手在射击过程中保持武器位置。
3.4 无套筒结构与附件兼容性
由于没有传统的外部套筒，套筒外壳刚性固定在套筒座上，这使得光学瞄具可以轻松安装在枪支顶部。射手不仅可以使用由准星和照门组成的开放式瞄具，还可以根据需要安装其他设备，包括激光指示器。固定枪管除了提高射击精度外，还便于安装消焰器或消音器。
3.5 外观演变

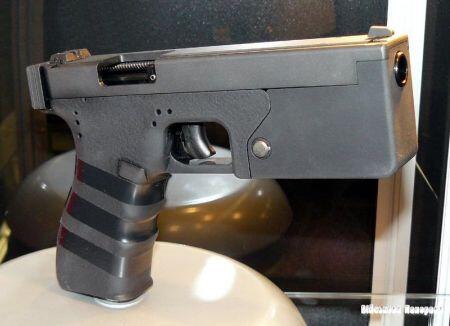

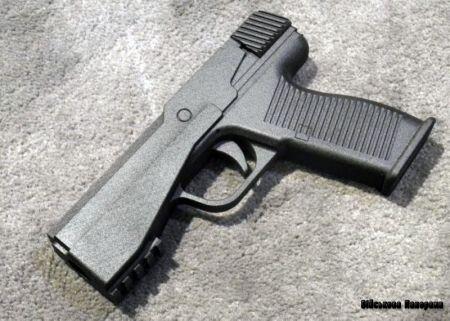

早期原型采用“盒状”外观，带有明显的格洛克风格影响。前部有一个大型外壳容纳配重系统，底部与扳机护圈齐平，赋予手枪未来主义外观，但增加了总重量并可能影响使用便利性。
后期原型对外形进行了改进。枪管上部外壳的轮廓发生变化，配重外壳采用新的三角形设计。底部增加了皮卡汀尼导轨，便于安装战术附件。
3.6 材料与制造
KRISS KARD的大部分外部零件采用耐冲击塑料制成。这种材料选择在保证强度的同时减轻了全枪重量。内部机构的设计与其他现代手枪有显著差异，体现了其独特的工程理念。
四、规格参数
口径 .45 ACP
枪管 固定式，螺纹枪管便于安装消音器
自动原理 半自由枪机（Super V延迟后坐系统）
供弹方式 可能兼容格洛克21弹匣（10发或13发标准弹匣，以及KRISS Vector使用的25发MagEx扩展弹匣）
射击模式 半自动（原型）；资料显示有全自动冲锋手枪版本的可能性
状态 原型，未量产
五、研发历程
5.1 专利申请与早期披露（2010年）
2010年2月，KRISS USA的设计师Renaud Kerbrat和Antoine Robert获得美国专利No. 20100031812。同年4月，The Firearm Blog首次披露了KARD的存在，发布了数张原型照片，并详细介绍了其工作原理。文章指出，该枪的延迟后坐系统通过前部的配重块将部分后坐能量向下传导，有助于保持瞄准目标。文章作者还预测，如果不出意外，该枪很可能推出全自动冲锋手枪版本，因为其设计“简直就是为了全自动扳机而生的”。
5.2 公开展示（2011年）

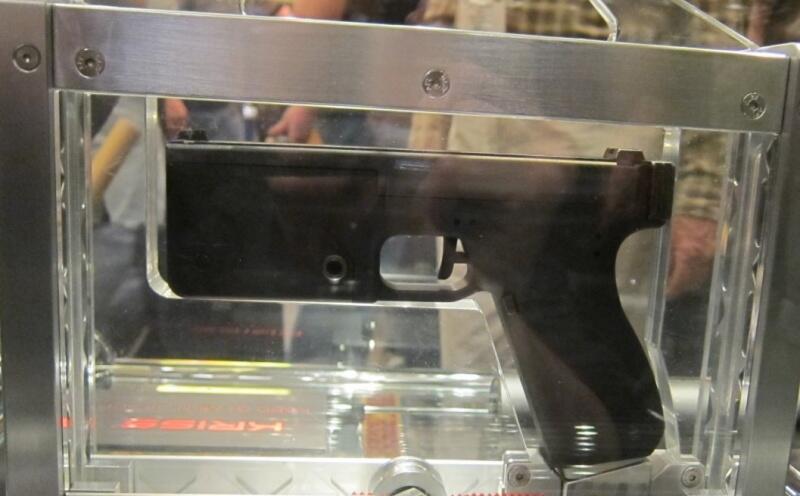

2011年1月，KARD原型在拉斯维加斯SHOT Show前的媒体日活动中首次公开展示并进行实弹演示。这是该枪最后一次公开露面。演示中，射手使用.45 ACP弹药进行了实弹射击，展示了其减后坐效果和快速射击时的可控性。随后在SHOT Show主展区，非功能性原型作为展品展出，其创新的固定枪管配置引起了行业参与者的关注。
5.3 项目状态不明（2014年至今）
自2010年首次亮相至今，关于KARD项目的未来没有新的信息。2014年的分析指出，原型测试可能既显示了优势也暴露了缺点，之后进入了改进阶段。但该枪的改进工作至今未完成。更有力的证据是，KRISS USA目前仅生产Vector冲锋枪及其改型，官方网站上完全未提及KARD项目。这表明该项目很可能已被关闭。
六、优缺点分析
6.1 优点
- 精度提升：固定枪管设计消除了射击时的枪管运动，提高了精度。
- 后坐控制：配重块的运动补偿了部分后坐力，同时将后坐作用在时间上拉伸，便于射手控制。
- 枪口上跳抑制：向下运动的配重块产生反向力矩，有效抑制枪口上跳。
- 附件兼容性：无套筒结构便于安装光学瞄具；固定枪管便于安装消音器。
- 弹药适配性：通过选择配重块的重量，设计可适配不同弹药。
6.2 缺点
- 配重外壳过大：容纳配重系统的大型外壳需要新型枪套设计。
- 重量增加：平衡配重块增加了武器整体重量，而减轻配重又无法达到所需性能——这是所有平衡自动武器的先天问题。
- 项目状态不明：自2011年后无新消息，量产前景不明。
七、历史意义与技术遗产
KRISS KARD代表了将冲锋枪级别的后坐缓解技术压缩到手枪平台的一次大胆尝试。尽管最终未能量产，但其设计理念和技术探索为后续武器发展提供了宝贵经验：
- 它验证了在手枪平台上实现延迟后坐和能量重新导向的可行性。
- 其固定枪管和无套筒设计为高精度手枪和消音器专用手枪提供了新的思路。
- Super V系统在手枪上的应用尝试，证明了该技术的可扩展性。
在KRISS公司的产品线中，Vector冲锋枪的成功证明了Super V系统的价值，而KARD则是这一核心技术在手枪领域的延伸探索。虽然项目未能开花结果，但其作为一款概念武器的创新精神和工程勇气，值得在枪械发展史上留下一笔。
本来应该到这里结束的，但是我找到了他们的专利并且进行了翻译整理。刚好填补了几乎所有相关科普文章没有详细介绍的空隙。

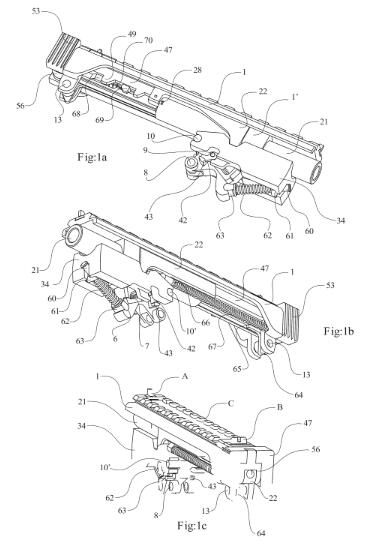

图1a、1b、1c介绍
这几幅图展示了KRISS KARD延迟后坐装置的整体结构，以及各主要部件在枪械顶部框架上的相互位置关系。以下是与图中数字符号对应的详细说明：
顶部主框架及相关部件
顶部主框架（1）是机匣的上部主体，其后末端有一个马镫形孔（16），允许枪机端（Q）在向后移动过程中部分突出。主框架后末端还设有孔（12）用于容纳枪管，以及两个固定枢轴点孔（8）和（13）。主框架顶部两端通常配备有常用瞄准装置（A）和（B），并设有皮卡汀尼导轨（C）用于快速适配各种瞄准或照明设备。主框架后末端的表面（17）与杠杆下部接触。
延伸部结构
延伸部（1'）连接到顶部主框架（1），位于枪管下方前部。延伸部上有孔座（2）用于容纳枪管（21），其外部前表面设有凸面表面（3）。延伸部内部有空腔（4），内设“销”弹簧（7）。延伸部有点（6）与活动质量块复进簧组件相互作用，有表面（5）用于停止活动质量块向下运动。延伸部设有榫头（9）形成卡止阻铁的运动终点，以及榫头（10）和（10'）供活动质量块在其上枢转。延伸部还有后内部表面（11），活动枪机向后运动停止时撞击此处。
活动枪机
活动枪机（22）包括枪机头表面（27）用于接合弹壳、抽壳钩（28）、用于击针的接收通道（30）、卡销（25）及其外壳（26）。活动枪机在其后末端（枪机端Q）有一个孔（29），与杠杆（56）的孔（59）配合提供枢转轴点。枪机端（Q）每个侧表面有两个导轨（31）和（31'），容纳待击拉柄（47）的延伸部。枪机端（Q）还承载有待击拉柄的复位挺杆（68）及其弹簧。活动枪机在其端点（Ar1）处有一个斜面（24），其前突部区域（M）设有孔（23）为特定枪管尺寸设计。活动枪机有表面（32），向后运动结束时撞击主框架内部后表面。
活动质量块
活动质量块（34）位于枪管下方前部，有两个主斜面（37）和（37'）、两个次斜面（38）和（38'）以及两个导向面（39）和（39'）。活动质量块后末端有两个半长圆形凹口（40）和（40'），用于在榫头（10）和（10'）上枢转。活动质量块有两个内榫头（36）和（36'）位于U形腔的后极端两内侧面，用于停止向下运动时撞击延伸部表面（5）。活动质量块有两个上脊（Ar）和（Ar'），以及空腔（35）和凹槽（35'）用于容纳活动质量块复进簧（62）的导销（60）。活动质量块前下部可容纳复进簧导销及其推板（61），其表面有两个凹口（41）和（41'）用于接收卡止阻铁的下部末端。活动质量块有凹面内表面（35），其半径等于主框架延伸部凸面表面（3）的半径。
卡止阻铁
卡止阻铁（42）是活动质量块组件的约束单元，有下部末端（43）和（43'）、点（44）（活动枪机前表面在此处接触）、孔（45）（用于在延伸部的杆（9）上枢转）以及工作凸耳（46）（与弹簧（7）接触）。
待击拉柄与杠杆
待击拉柄（47）有两个凹槽（48）和（48'）使其在枪机端导轨上滑动，有指状或销状突出部（49）供复位挺杆的弹簧作用，有滚花部分（53）便于手指操作，内部切削有表面（54）。杠杆（56）位于握把内，有上端表面（57）、下部（58）和孔（59）。
弹簧系统
主弹簧导销（66）和主弹簧（67）连接活动枪机，活动质量块复进簧（62）及其导销（60）、推板（61）和圆端（63）组成活动质量块的复位系统。
其他标注
箭头（F）表示响应击发时待击拉柄和枪机的运动方向，触发机构（G）泛指触发机制。

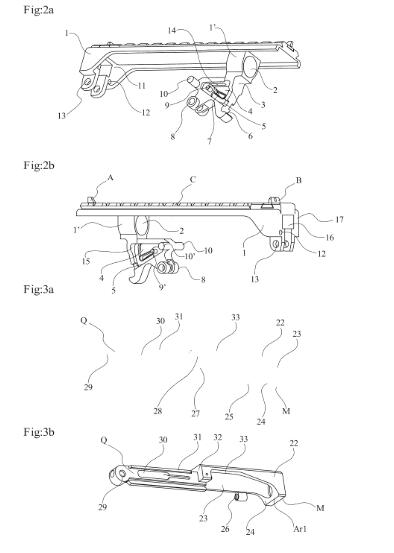

图2a、2b介绍
这两幅图显示了单独的示例性主框架，不包括其他主要机械元件，清晰地展示了框架本身的结构特征。
图2a、2b中出现的数字符号及其对应部件
顶部主框架（1） 是机匣的上部主体，构成整个机构的骨架。其后末端设有马镫形孔（16），该孔允许枪机端在向后移动过程中部分突出。主框架后末端还设有孔（12）用于容纳枪管，以及两个固定枢轴点孔（8）和（13）。主框架后末端的表面（17）在待击过程中与杠杆下部接触。主框架的内部后表面（11）是活动枪机向后运动停止时的撞击点。
延伸部（1'） 固定连接在顶部主框架（1）的前部下方，可通过铆钉、焊接或任何其他已知方法固定。延伸部上有孔座（2）用于容纳和固定枪管。延伸部的外部前表面设有凸面表面（3），该表面与活动质量块的凹面内表面相匹配。延伸部内部设有空腔（4），用于容纳“销”弹簧（7）。延伸部有点（6）位于其表面，与活动质量块复进簧组件的推杆一端相互作用。延伸部有表面（5）位于其下部，当活动质量块向下运动到最低点时，其内榫头撞击此处以停止运动。延伸部设有榫头（9），该榫头形成卡止阻铁的运动终点，允许卡止阻铁在其上枢转。延伸部还设有榫头（10）和（10'），这两个榫头位于延伸部后部两侧，供活动质量块通过其后末端的半长圆形凹口在其上枢转。
图3a、3b介绍
这两幅图显示了活动枪机的详细结构，将枪机从整个装置中单独取出进行展示，以便清晰观察其各个组成部分的形状和特征。
活动枪机（22） 是可前后移动的枪机主体，其前端设有枪机头表面（27）用于接合弹壳底部。枪机头附近安装有抽壳钩（28），用于在射击后将空弹壳从弹膛中抽出。活动枪机内部设有用于击针的接收通道（30），击针通过此通道向前撞击子弹底火。活动枪机上设有卡销（25）及其外壳（26），用于连接和定位其他部件。
活动枪机前端结构 包括前突部区域（M）和位于端点（Ar1）处的斜面（24），该斜面是在制造过程中加工形成的，其角度设计为与活动质量块的主斜面相匹配。前突部区域（M）中设有孔（23），该孔是为特定枪管尺寸设计的通孔，用于容纳或避让枪管。斜面（24）向后延伸至直线区域（33），该区域在枪机向后运动过程中与活动质量块的导向面接触滑动。
活动枪机后端结构 即枪机端（Q），在其末端设有一个孔（29），该孔提供枢转轴点，用于与待击辅助杠杆连接。枪机端（Q）的每个侧表面加工有两个导轨（31）和（31'），这两个导轨平行排列，形成滑槽结构，用于容纳和引导待击拉柄的延伸部在其间前后滑动。枪机端（Q）的上部还承载有待击拉柄的复位挺杆（68）及其弹簧。活动枪机后部下方还设有表面（32），当枪机向后运动到终点时，该表面撞击主框架的内部后表面以停止运动。
主弹簧连接结构 位于活动枪机后部，包括主弹簧导销（66）的头部，该导销与主弹簧连接，并卡入卡销（25）的外壳（26）中，确保主弹簧的力能够有效传递给活动枪机，推动其复位。

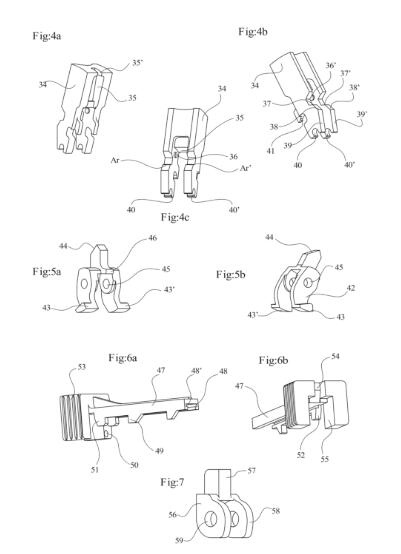

图4a、4b、4c介绍
这三幅图从不同角度显示了活动质量块的详细结构，将其从整个装置中单独取出进行展示，以便清晰观察其各个组成部分的形状和特征。
活动质量块（34） 是位于枪管下方前部的核心部件，其整体呈U形或槽状结构，通过后端的半长圆形凹口安装在主框架延伸部的榫头上，可绕该轴点上下枢转运动。
活动质量块上的斜面结构 包括位于前上部两侧的主斜面（37）和（37'），这两个斜面在待击位置与活动枪机前端的斜面紧密接触，是传递能量的关键接触面。主斜面后方设有次斜面（38）和（38'），其角度与主斜面不同，在枪机继续向后运动时与活动枪机接触。活动质量块中部两侧还设有导向面（39）和（39'），用于在枪机向后运动的后半段引导其滑动。
活动质量块后端的枢转结构 包括两个半长圆形凹口（40）和（40'），这些凹口位于活动质量块后末端的两侧，用于安装在主框架延伸部的榫头（10）和（10'）上，使活动质量块能够绕该轴点自由枢转。活动质量块后部内侧有两个内榫头（36）和（36'），位于U形腔的后极端两内侧面，当活动质量块向下运动到最低点时，这两个内榫头撞击主框架延伸部的表面（5）以停止运动。活动质量块后部上端有两个上脊（Ar）和（Ar'），在枪机向后运动到特定位置时与活动枪机的斜面脊接触。
活动质量块上的锁定结构 包括位于活动质量块下部两侧的凹口（41）和（41'），这些凹口用于接收卡止阻铁的下部末端（43）和（43'），当活动质量块被锁定在向下位置时，卡止阻铁的末端嵌入这些凹口中。
活动质量块前部的弹簧容纳结构 包括位于前下部的空腔（35）和凹槽（35'），用于容纳活动质量块复进簧的导销（60）和推板（61）。活动质量块内部还设有凹面内表面（35），其半径经过精确加工，与主框架延伸部的凸面表面（3）的半径相等，确保在承受最大机械应力时两者能够紧密贴合。
活动质量块的整体特征 是采用中空设计以减轻重量，同时关键受力部位经过强化。其前部较重，后部通过凹口与框架连接，整体重心设计使得在受到活动枪机冲击时能够产生向下的枢转运动，从而将部分后坐能量向下传导，抵消枪口上跳。
图5a、5b介绍
这两幅图显示了终点约束卡止单元或称卡止阻铁的详细结构，将其从活动质量块组件中单独取出进行展示。
卡止阻铁（42） 是活动质量块组件的约束单元，整体呈不规则的块状结构，安装在活动质量块内部，用于在特定阶段锁定或释放活动质量块。
卡止阻铁的下部结构 包括两个下部末端（43）和（43'），这两个末端在卡止阻铁处于锁定位置时，嵌入活动质量块表面的凹口（41）和（41'）中，将活动质量块固定在向下位置。下部末端的形状与活动质量块凹口相匹配，确保锁定可靠。
卡止阻铁的中部结构 包括点（44），这是活动枪机前表面在复进过程中接触的位置。当活动枪机向前运动到一定位置时，其前表面撞击点（44），迫使卡止阻铁绕其枢转轴转动，从而释放下部末端。卡止阻铁中部还设有孔（45），该孔用于容纳主框架延伸部的杆（9），使卡止阻铁能够绕该轴点自由枢转。
卡止阻铁的上部结构 包括工作凸耳（46），该凸耳与位于主框架延伸部空腔（4）中的“销”弹簧（7）接触。弹簧（7）持续向工作凸耳施加力，使卡止阻铁倾向于保持在锁定位置。当活动枪机撞击点（44）克服弹簧力时，卡止阻铁才会转动解锁。
图6a、6b介绍
这两幅图显示了待击拉柄的详细结构，将其从枪机后端分离出来进行展示。
待击拉柄（47） 是用于手动待击枪械的操作部件，安装在活动枪机的后末端，通过手指操作带动枪机向后运动。
待击拉柄的滑动结构 包括两个凹槽（48）和（48'），这些凹槽与活动枪机端部的导轨（31）和（31'）相匹配，使待击拉柄能够在枪机端上前后滑动。凹槽的深度和宽度经过精确加工，确保滑动顺畅且无明显晃动。
待击拉柄的突出部 包括指状或销状突出部（49），位于待击拉柄内侧，与复位挺杆（68）的弹簧相互作用。当待击拉柄被释放时，弹簧作用于突出部（49），推动待击拉柄返回初始位置。
待击拉柄的操作部分 包括滚花部分（53），位于待击拉柄外露部分的表面，加工有细密的滚花纹路，增加手指操作的摩擦力，便于在待击时牢固抓握。
待击拉柄的内部结构 包括内部切削形成的表面（54），该表面在待击过程中与杠杆的上端表面（57）接触，通过杠杆作用放大操作力，减轻用户待击所需的力量。
图7介绍
这幅图显示了位于握把内用于待击拉柄的杠杆的详细结构，将其单独取出进行展示。
杠杆（56） 是位于握把内的辅助待击装置，通过杠杆作用放大用户的操作力，使待击过程更加省力。
杠杆的上部结构 包括上端表面（57），该表面与待击拉柄内部的切削表面（54）接触。当用户向后拉动待击拉柄时，待击拉柄的内部表面（54）压迫杠杆的上端表面（57），使杠杆绕其枢转轴转动。
杠杆的下部结构 包括下部（58），该部分在杠杆转动时与主框架后末端的表面（17）接触。通过这种接触，杠杆的下部（58）以主框架表面（17）为支点，产生杠杆作用。
杠杆的枢转结构 包括孔（59），该孔与活动枪机后末端的孔（29）通过销轴连接，使杠杆能够绕该轴点自由枢转。孔的直径经过精确加工，确保与销轴的配合间隙适当，既保证转动灵活又避免过度晃动。
杠杆的整体作用原理 是利用杠杆原理放大操作力。当用户拉动待击拉柄时，待击拉柄内部表面（54）压迫杠杆上端表面（57），使杠杆绕孔（59）转动，同时杠杆下部（58）以主框架表面（17）为支点，从而产生约5:1的杠杆放大效应，显著减轻用户压缩主弹簧所需的力量。这一设计使得即使在主弹簧力较大的情况下，用户也能轻松完成待击操作。

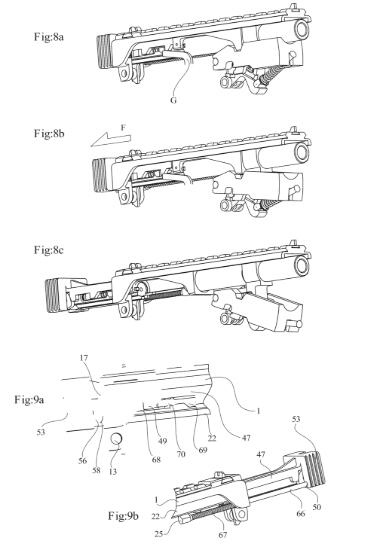

图8a、8b、8c介绍
这三幅图显示了武器机构的工作过程，展示了从待击状态到击发后活动枪机向后运动、活动质量块向下枢转的完整动作序列。
图8a 待击状态（枪机闭合）
此图展示了击发前的准备状态。活动枪机（22）处于最前方位置，其前端的斜面（24）与活动质量块（34）的主斜面（37）和（37'）紧密接触，形成楔紧状态。活动质量块（34）处于最上方的待击位置，平行于枪管轴线。主弹簧（67）处于伸展状态，准备推动枪机向后运动。触发机构（G）处于待发状态，箭头（F）指示待击拉柄的运动方向。待击拉柄（47）位于前方位置，其滚花部分（53）可供手指操作。
图8b 枪机开始向后运动
此图展示了击发后瞬间的状态。触发机构释放击针，击发子弹后，火药燃气压力作用于弹壳底部，推动活动枪机（22）开始向后运动。活动枪机前端的斜面（24）向后移动，压迫活动质量块（34）的主斜面（37）和（37'），迫使活动质量块开始绕其枢轴点向下枢转。活动质量块（34）的复进簧（62）开始被压缩。待击拉柄（47）随着活动枪机一起向后运动，杠杆（56）开始转动。箭头（F）清晰显示运动方向。
图8c 枪机到达最后方位置
此图展示了活动枪机完成向后运动的状态。活动枪机（22）已到达最后方位置，其表面（32）撞击主框架内部后表面（11）。活动质量块（34）已向下枢转到最低位置，其内榫头（36）和（36'）撞击主框架延伸部的表面（5）以停止运动。卡止阻铁（42）的下部末端（43）和（43'）已嵌入活动质量块的凹口（41）和（41'）中，将活动质量块锁定在最低位置。抽壳钩已抽出空弹壳，准备抛壳。主弹簧（67）已被完全压缩，储存能量准备推动枪机复位。
图中其他标注
触发机构（G）在图中以符号形式表示，泛指触发机制，具体结构可根据设计选择。箭头（F）在各图中始终指示运动方向。枪机端（Q）在枪机向后运动时部分突出于主框架后末端的马镫形孔（16）之外。
图9a、9b介绍
这两幅图显示了武器动作过程中的两个关键部件的位置。
图9a 超速杠杆位置
此图展示了武器动作过程中超速杠杆的位置。图中显示了待击拉柄（47）的复位挺杆（68）及其弹簧，该挺杆作用于待击拉柄的突出部（49），在待击拉柄被释放后将其推回初始位置。杠杆（56）在此过程中的位置关系得以清晰展示。
图9b 主弹簧导销最后方位置
此图显示了处于最后方位置的主弹簧导销（66）。当活动枪机（22）向后运动到最远位置时，主弹簧导销（66）也随之移动到最靠后的位置，主弹簧（67）被完全压缩。图中清晰展示了导销与主弹簧的连接关系，以及导销头部与活动枪机卡销（25）外壳（26）的配合方式。

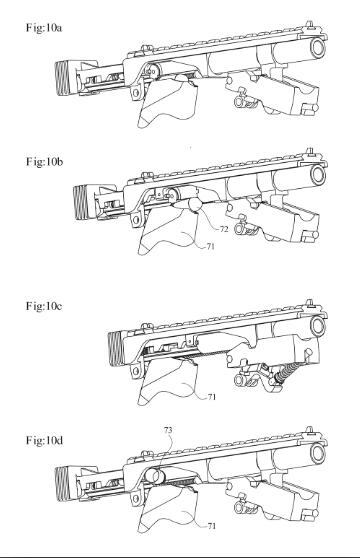

图10a、10b、10c、10d介绍
这四幅图显示了装填、击发和抛壳的完整工作循环。
图10a 取弹阶段
此图展示了活动枪机向前运动过程中从弹匣取弹的瞬间。活动枪机（22）在主弹簧（67）的推动下向前运动，其枪机头表面（27）与弹匣（71）中最上方子弹（72）的底部接触。子弹（72）被从弹匣中向前推出，准备进入弹膛。活动质量块（34）仍被卡止阻铁锁定在最低位置。
图10b 子弹入膛
此图展示了子弹被推入弹膛的过程。活动枪机（22）继续向前运动，将子弹（72）完全推入枪管弹膛。枪机头表面（27）与子弹底部紧密接触。活动质量块（34）的复进簧（62）开始推动活动质量块向上复位。卡止阻铁（42）即将被活动枪机前表面撞击而释放。
图10c 枪机复位完成
此图展示了枪机完全复位、准备击发的状态。活动枪机（22）已到达最前方位置，子弹（72）已完全进入弹膛。活动质量块（34）已向上枢转回待击位置，其主斜面（37）和（37'）与活动枪机斜面（24）重新形成紧密接触。卡止阻铁（42）已被释放，其下部末端不再锁定活动质量块。待击拉柄（47）已由复位挺杆推回初始位置。
图10d 击发抛壳
此图展示了击发后空弹壳被抛出的状态。子弹击发后，活动枪机（22）向后运动，抽壳钩（28）抓住空弹壳（73）并将其从弹膛中抽出。当枪机继续向后运动时，空弹壳（73）被抛出枪外。活动质量块（34）再次向下枢转，其复进簧（62）被压缩。图中清晰显示了空弹壳（73）离开枪机的瞬间。
