大家好，我是“本硕博工程师”的小编。从今天开始，我们将系统推出一系列ANSYS Workbench 入门有限元仿真教程，覆盖热、疲劳、冲击、振动、碰撞等多个研究方向，涉及软件包括Ansys Workbench、Hypermesh、APDL、Ls-Dyna、Ncode等。
上一篇我们搭建了有限元仿真的建模实战，今天聚焦 ANSYS Workbench 2025 R1 的核心模块 ——网格划分，由喻高远博士团队（上海交大博士、乐仿教育首席技术专家、鱼海软件 CEO&CTO）的实操经验，从 6 大知识点逐一拆解，带大家掌握从基础网格到复杂区域划分的全流程技巧！
网格是有限元仿真的 “基石”，参与有限元计算的只有网格和节点，其疏密程度直接决定计算精度与效率，而网格无关性验证则是确保结果可靠的关键。接下来，我们围绕 Meshing平台的核心功能，逐一突破知识点壁垒。
01 Meshing平台概述 — 您的网格指挥中心

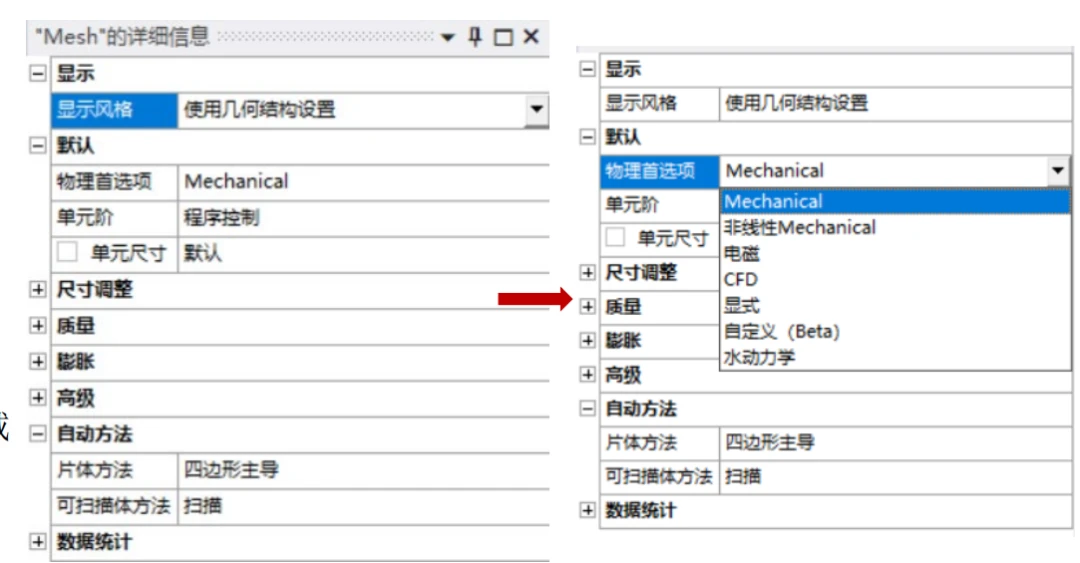

Meshing 平台是 ANSYS Workbench 2025 R1 网格生成的核心工具，核心价值在于 “适配多物理场、简化复杂问题”，其核心信息如下：
1.1 核心定位
有限元计算的基础：所有仿真分析（结构、流体、电磁等）均依赖网格与节点的数据传递，网格质量直接影响后续求解的准确性；
效率关键因素：网格疏密与单元数量是影响计算时间的核心变量，需在精度与效率间找到平衡（辩证思维核心）。

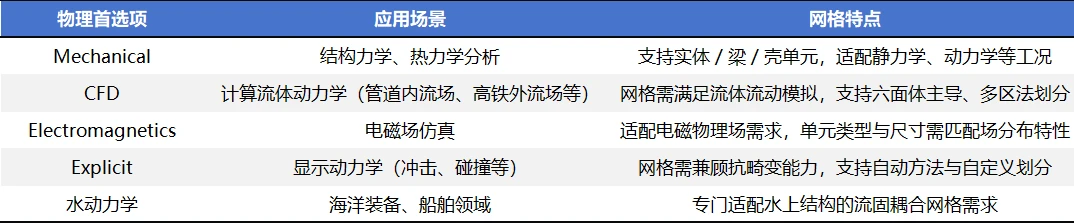

1.2 适用领域（多物理场全覆盖）
核心思维：不要急于生成网格。划分前，先在此平台中思考：我的模型有什么特征？哪个区域是分析关键？需要什么样的网格类型？这体现了我们“辩证看待仿真问题”的第一步——规划。
02 Meshing 网格剖分 —— 算法选择 + 质量控制双核心

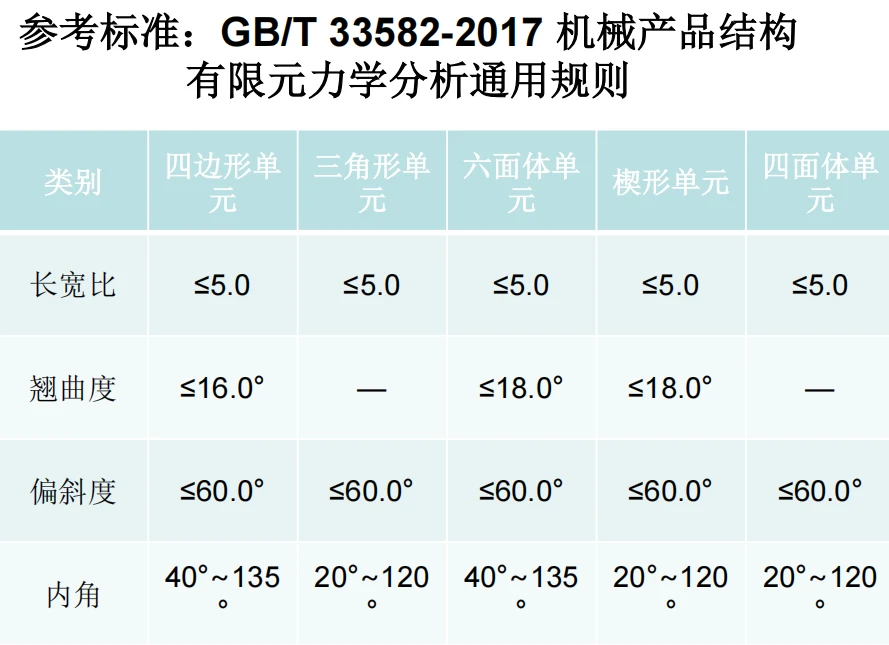

网格剖分是核心环节，需根据几何结构、物理场需求选择合适算法，同时严格控制质量指标（参考标准：GB/T 33582-2017 机械产品结构有限元力学分析通用规则）。

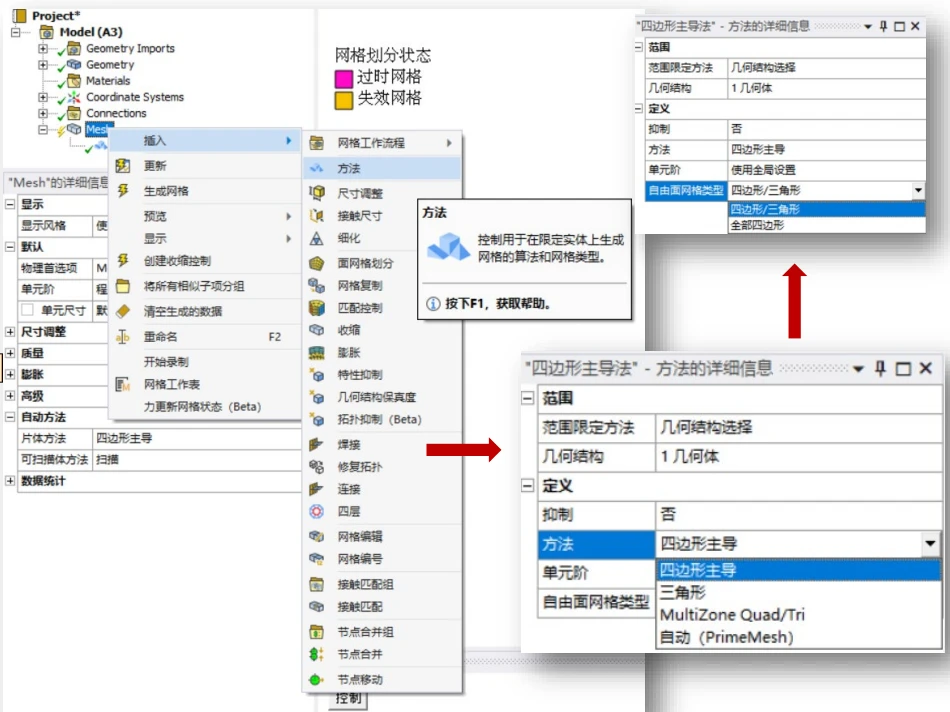

2.1 核心剖分方法（二维 + 三维）

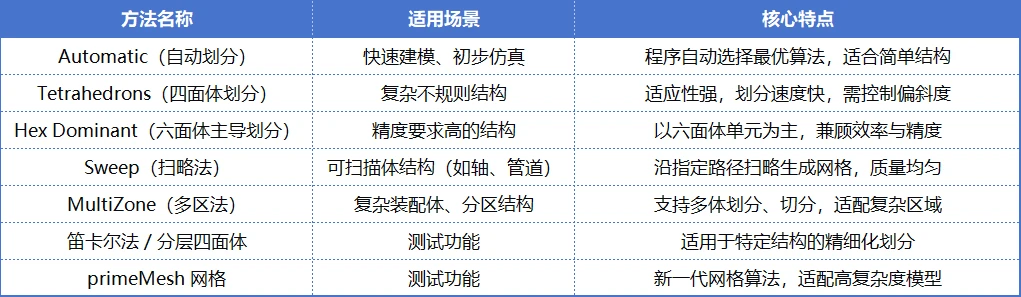

（1）三维网格划分方法

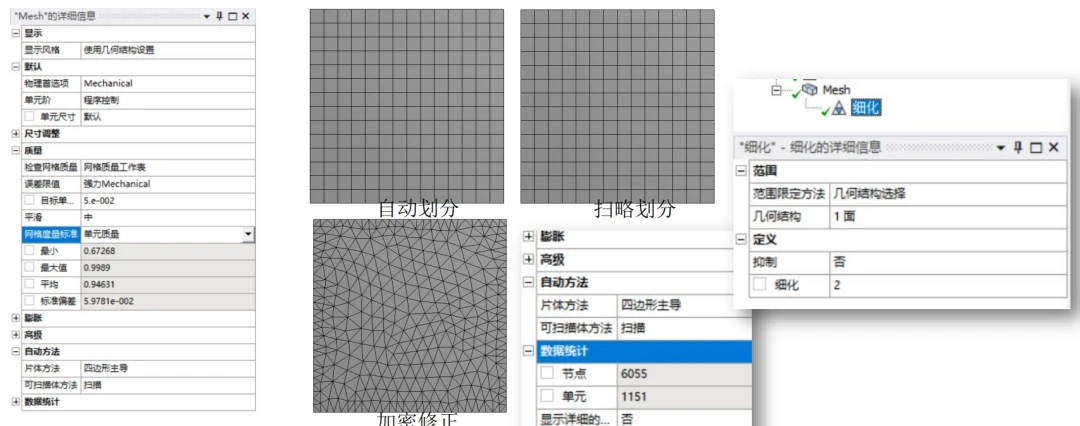

（2）二维网格划分方法

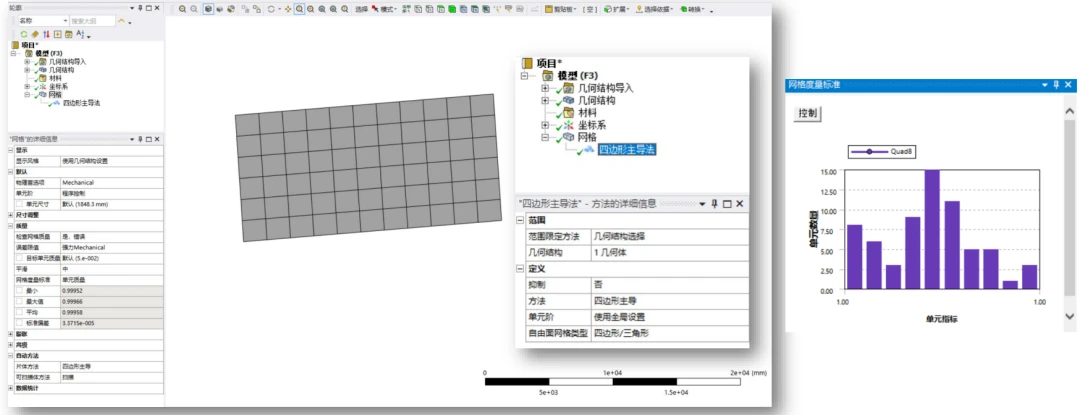

Quad Dominant（四边形主导）：优先生成四边形单元，精度高于三角形，推荐首选；
Triangles（三角形划分）：结构极不规则时使用，需控制内角（20°~120°）；
Uniform Quad/Tri（四边形 / 三角形混合）：自动适配几何，兼顾速度与适应性。

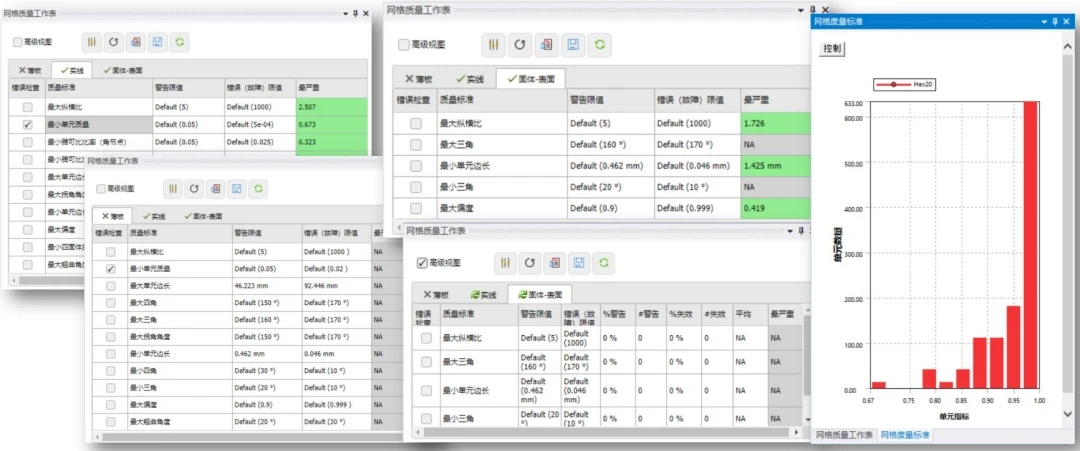

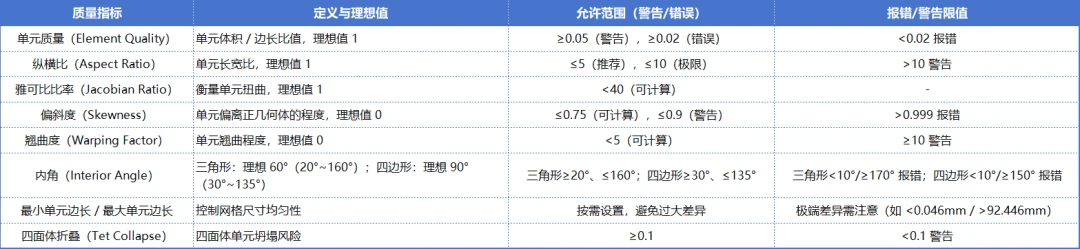

2.2 网格质量核心指标（0~1 分，1 分为最优）

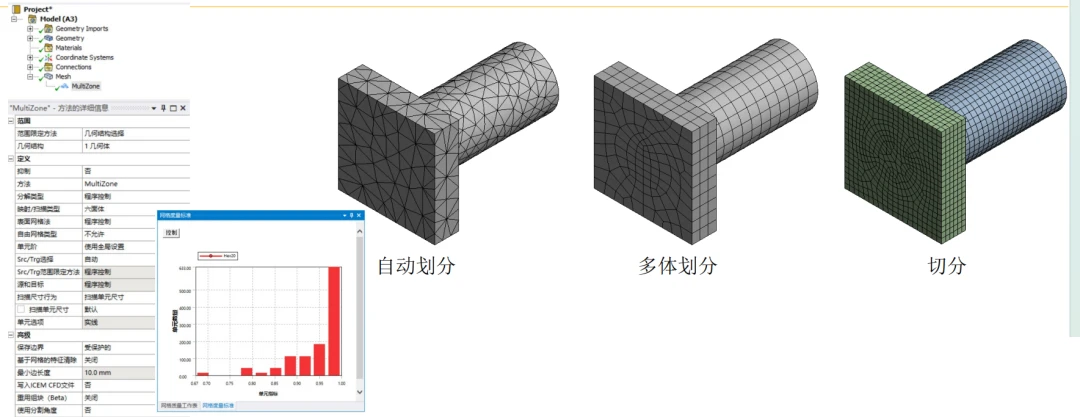

03 网格剖分示例 - 实体单元
实体单元用于三维结构。我们以一个简单的连接块为例：
目标：获得兼顾精度与效率的网格。
要点：实体网格划分的核心在于根据几何特征和物理场预期，混合使用不同的划分方法。

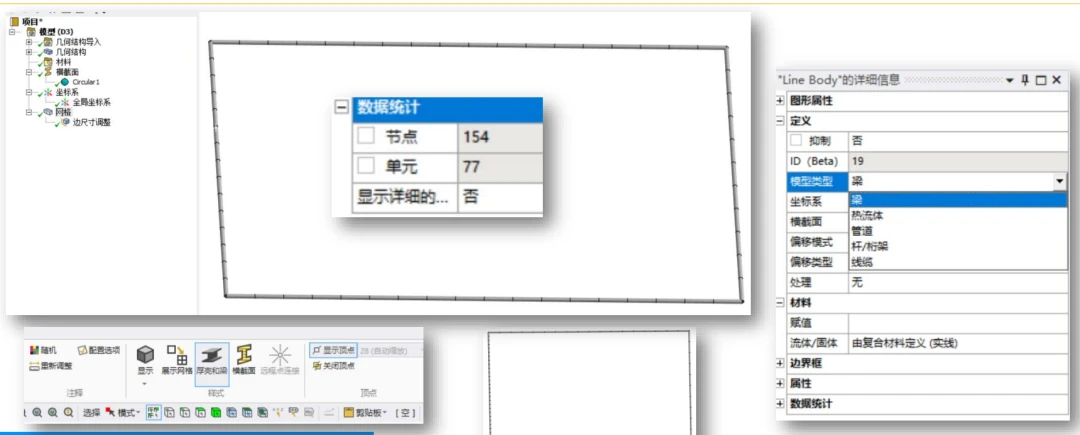

04 网格剖分示例 - 梁单元
梁单元用于模拟细长结构（如桁架、框架）。其网格划分的核心在于截面属性和网格种子。
目标：正确分配梁截面，并控制单元数量。
要点：梁单元网格的“质量”不在于单元形状，而在于截面属性是否正确关联以及单元数量是否足以捕捉变形模式。
05：网格剖分示例 - 壳单元
壳单元用于模拟薄板结构。其关键是中面提取与厚度方向积分点的定义。
目标：为薄壁结构生成高质量的二维面网格。
要点：壳网格应尽量使用四边形主导，并注意在厚度方向定义足够的积分点（在材料模型中设置）以计算弯曲应力。
知识点6：复杂区域网格划分及生成 — 化解工程挑战
实际工程模型常包含倒角、小孔、细缝、接触区域等复杂特征。这些是网格划分的难点，也是保证精度的关键。
略：“整体-局部”控制法。
整体控制：首先应用一个适中的全局单元尺寸(Global Sizing)生成基础网格。
局部加密：对复杂区域按优先级逐一击破：
接触/装配区域：插入Contact Sizing，确保接触面上有足够多的节点以准确传递力。
圆角/小孔：插入Local Sizing，并利用Sphere of Influence（影响球）控制加密范围，避免过度蔓延。
应力集中区：根据初步分析结果或工程经验，在预期的高应力区域进行自适应网格细化。
3：网格质量检查与修复：生成网格后，务必使用Mesh > Quality（质量）图表进行检查。重点关注Orthogonal Quality（正交质量）和Skewness（偏斜度）。对质量过差的单元，可使用Mesh > Failures下的工具进行预览和修复。
总结：网格划分的 “辩证思维” 与核心原则
1：优先级：质量 > 精度 > 效率—— 网格质量不达标会导致结果失真，再快的计算也无意义；
2：方法选择：辩证看待 “自动” 与 “手动”—— 简单结构用自动划分提效，复杂结构手动干预（切分、细化）保质量；
3：核心逻辑：“划分 - 检查 - 优化” 闭环 —— 生成网格后必查质量工作表，针对指标短板调整参数；
4：学习路径：从实体单元→梁 / 壳单元→复杂区域，循序渐进，结合《ANSYS Workbench 2024 实例详解》（500 + 高校馆藏）的示例反复实操。
悄悄说一下，有电子版书籍可以免费领取哦
下期预告：网格搭建好之后，如何让它“活”起来？第四讲，我们将深入《Mechanical界面与静力学分析全解析》，详细讲解如何为实体、梁、壳及混合单元模型施加载荷与约束，并解读计算结果。您将真正开始完成第一个完整的仿真流程。
