做 CAE 仿真或结构设计的工程师，大概率都遇到过这样的困惑：
模态分析报告里的 “一阶频率 50Hz”“三阶振型” 到底啥意思？
为啥有的项目取前6阶就行，有的却要算到上千阶？这些 “阶数” 背后藏着结构振动的核心密码，直接关系到产品是否共振、是否耐用。今天就用通俗的语言，把模态阶数的本质、工程意义和选择技巧说透！
一、先搞懂：模态与 “阶数” 到底是什么？
简单来说，模态是结构固有的、特定的振动形态。就像拨动吉他琴弦，它会以某种固定模式振动并发出特定音调——这个 “振动模式” 和 “音调” 就构成了一个模态。
一个完整的模态包含两大要素：
模态频率：结构在该模式下自由振动的频率，决定了振动的快慢。
模态振型：结构在该模式下振动时的变形形状，即各个部分是如何相对运动的。
而 “阶数”，就是给这些模态排的序号。排序规则非常简单：按频率从低到高。

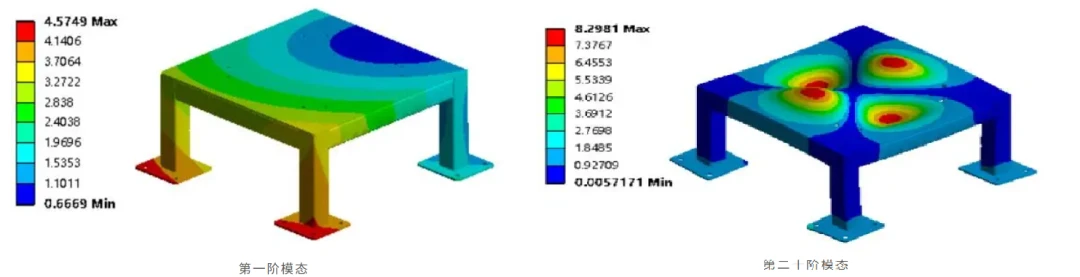

第1阶模态：频率最低、最容易激发的基本振动模式，代表结构的“主振动性格”。
第2阶、第3阶……第N阶：频率依次升高，振动形态也越来越复杂。
二、一阶到高阶，工程上到底有啥用？
不同阶数的模态，对应着不同的工程问题，忽略任何一阶都可能埋下隐患！

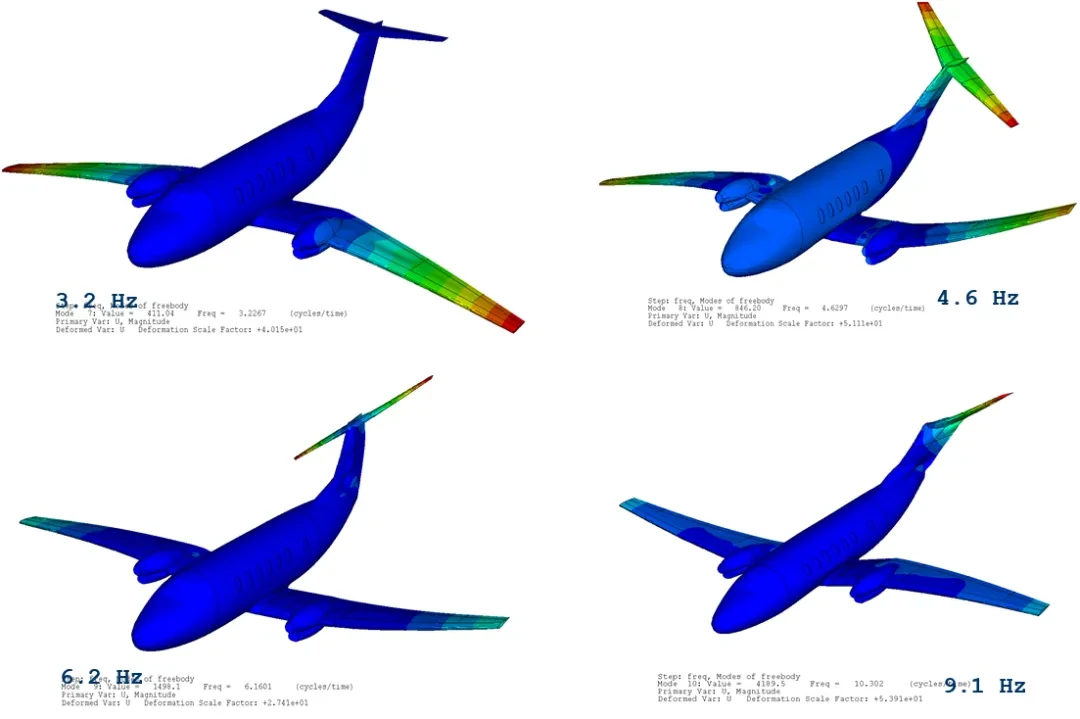

1. 低阶模态（1-3 阶）：结构的 “安全底线”
核心特点：频率最低、能量最大、最容易被激发；
振型：以整体弯曲、扭转为主，反映结构整体刚度和质量分布；
工程意义：直接决定结构是否会发生致命共振！比如桥梁的 1 阶频率要避开风振、交通荷载频率；汽车方向盘的 1 阶模态要避开发动机怠速激励，否则会导致驾驶员手抖；建筑的前 3 阶模态直接关系抗震稳定性。
2. 中阶模态（4-6 阶）：局部问题的 “放大镜”
核心特点：频率中等，振型开始出现多个节点，局部振动凸显；
振型：多区域协同振动（如框架结构多节点波动）、局部屈曲（如梁的局部翘曲）、薄壁结构波纹振动；
工程意义：暴露结构薄弱部位，避免局部疲劳失效。比如机械臂的 3-4 阶模态会暴露关节连接处的振动集中，需加强局部刚度；手机的 5-6 阶模态若未控制，会导致拍摄时高频抖动、出现异响。

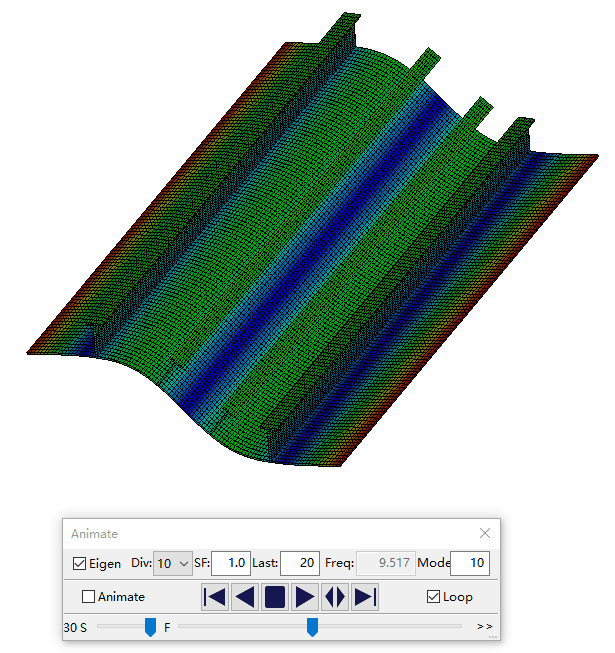

3. 高阶模态（7 阶及以上）：特殊场景的 “关键指标”
核心特点：频率高、振型复杂，多为局部高频振动；
工程意义：对高速、精密设备至关重要，可能引发微小零件高频失效；比如航空发动机涡轮叶片的 20 阶以上高阶模态，高速旋转时可能引发局部共振断裂；电子设备（如 PCB 板）的 500 阶以上模态，直接影响抗随机振动能力。

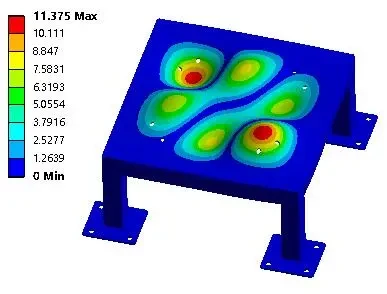

第十五阶模态
第二十阶模态
三、关键问题：模态分析一般取几阶才靠谱？
这是一个没有“标准答案”，但有黄金法则的问题。取少了可能漏掉关键共振峰，取多了浪费计算资源。一般基于以下三个核心标准判断：
标准 1：覆盖激励频率范围（最重要）
模态阶数必须覆盖产品工作时的外部激励频率，且要留 20%-50% 裕量：
若激励频率已知（如电机转速、路面激励），模态要算到 “激励频率上限 ×1.2-1.5”；
例子：汽车子系统激励频率 20-200Hz，模态需算到 250-300Hz（约前 100-200 阶）；电子设备随机振动 10-2000Hz，模态需覆盖到 2600-3000Hz（可能要 1000 阶以上）。
标准 2：累积模态质量≥80%-90%
结构对载荷的响应，主要靠 “参与质量大的模态” 贡献。在 Ansys、Abaqus 等软件中，可查看 X/Y/Z 三个方向的 “累积参与质量”：
若每个方向累积参与质量达到 80%-90%，说明关键模态已全部包含；
比如地震工程中，建筑底座需计算至 70 阶，确保水平地震作用下参与质量超 90%。
标准 3：结合结构类型（工程经验法）
不同结构复杂度，需求阶数差异极大，直接参考下表：
四、3 个常见误区，很多工程师都踩过！
只关注低阶模态？错！高速旋转机械（如航空发动机）、精密仪器的高阶模态更危险，可能导致突发断裂。
阶数越多越精准？没必要！高阶模态多为局部振动，对全局响应贡献极小，过多阶数会增加计算时间、导致求解器不收敛。
模态分析只能靠实验？Out 了！现代有限元仿真可高效模拟数百阶模态，大幅降低测试成本。
总结：记住这 3 句话，阶数选择不踩坑
优先看激励频率（覆盖1.2~1.5倍上限）
其次看参与质量（＞80%~90%）
最后靠工程经验（结合结构类型）
模态分析就像给结构做“振动体检”，阶数选择就是确定体检项目的深度。太浅可能查不出隐患，太深则成本高昂。掌握好上述原则，你就能在效率与精度之间找到最佳平衡点。
模态阶数的选择，本质是在 “精度” 和 “效率” 之间找平衡。理解了每阶模态的工程意义，才能让结构设计避开共振风险、提升可靠性 —— 毕竟，产品的 “振动基因”，就藏在这些阶数里！
你在工作中遇到过模态阶数选择的难题吗？欢迎在评论区留言交流，一起解锁更精准的仿真技巧～
