一、 设计背景

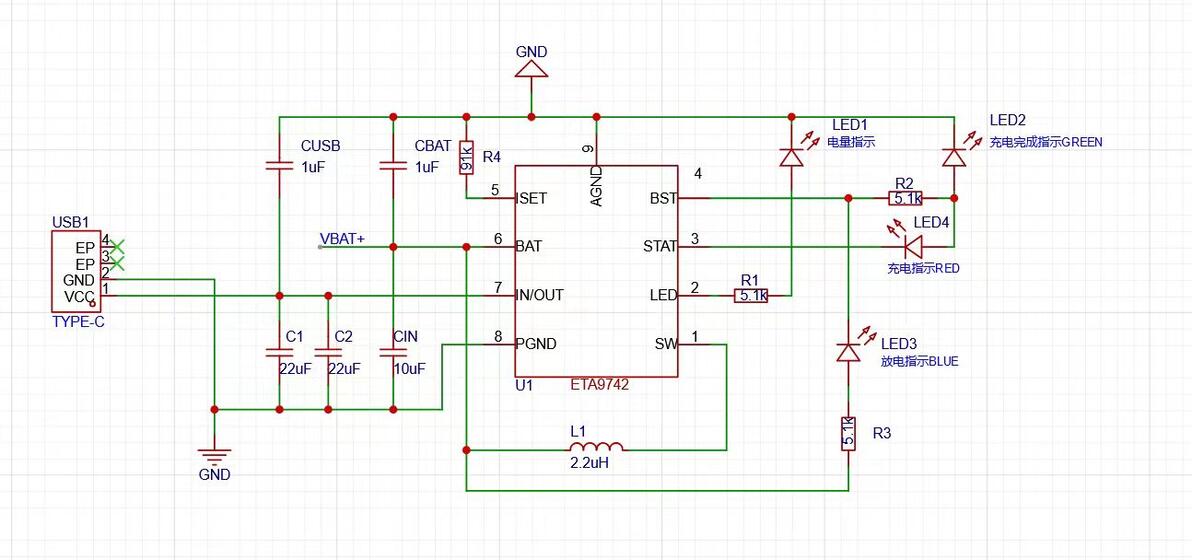

在开发一代小翅膀音源盒的过程中，我们采用了 3S 锂电池供电（标称 $11.1V$，满电 $12.6V$）以获得更好的音频功率表现。但在电量显示环节，常用的电量检测芯片（如 HM1160）通常只支持单节锂电池（$3.0V-4.2V$）。

为了解决电压不匹配的问题，我们设计了一套基于 LM321 运放的等比例分压电路，实现了高压电池的精准电量监测。

二、 电路核心原理：1/3 等比例压缩

为了让 HM1160 “以为”它在检测单节电池，我们需要通过精密电阻分压，将 3S 电压按 $1:3$ 的比例缩小

通过 LM321 运放作为电压跟随器，可以保证采样电压的稳定，同时提供低阻抗输出驱动后端检测芯片。

三、 关键参数设置（完善版）

针对 3S 电池系统，建议修改原理图中的电阻值如下：

元件位号推荐参数作用说明R562 (上分压)100 kΩ与 R563 配合实现 1/3 分压，建议精度 1%R563 (下分压)50 kΩ决定采样精度，建议使用高精度低温漂电阻R561 (输出保护)2.2 kΩ限制进入 HM1160 检测脚的电流，增加系统稳定性C488 (滤波电容)1 uF吸收电源纹波，防止电量指示灯闪烁跳变

⚠️ 特别提醒：

由于 HM1160 的 VDD 供电范围有限，引脚 1 (VDD) 必须连接到运放输出端（约 $4V$ 左右），严禁直接接入 $VBAT$ ($12V$)，否则会瞬间烧毁芯片。

四、 总结

这套方案通过极低的成本（一个运放+几颗电阻），完美解决了高压电池组使用低压检测芯片的难题。这也是小翅膀音源盒在硬件设计上追求极致稳定与性价比的一个缩影。
