部署 DeepSeek-R1 这类超大 Mixture-of-Experts（MoE）模型时，问题从来不只是“我有多少块 GPU”，而是：这些 GPU 怎么配合工作。

• 选错并行策略→ KV cache 被复制 8 倍、显存直接爆掉，或者通信开销占了一半时间、吞吐被腰斩。

• 选对并行策略→ 同样的硬件上，针对你的业务场景，性能可以有非常明显的提升。

这篇文章用一套形象、可视化的框架，系统讲清 vLLM 里的几种并行方式：

• Tensor Parallelism（TP，张量并行）

• Data Parallelism（DP，数据并行）

• Pipeline Parallelism（PP，流水线并行）

• Expert Parallelism（EP，专家并行，MoE 专用开关）

配合大量示意图，我们会从「每一层的计算和显存」出发，解释：

• TP 如何切分权重、为何需要 AllReduce

• DP+EP 在 MoE 场景下如何配合 AllToAll 做请求级并行

• 为什么所谓的“DP Attention” 和传统数据并行完全不是一回事

• 什么时候一定要开--enable-expert-parallel，什么时候反而是徒增开销

我们也基于在AMD GPU 上部署 DeepSeek-R1、Qwen3-235B、Llama-4-Maverick 的实测结果，给出清晰的「交叉点」：

• TP+EP：低并发、交互式场景下延迟更优

• DP+EP：高并发、大吞吐场景下扩展性更好

你会看到：专家激活密度（每个 token 实际激活多少 expert）会直接决定 EP 是加速还是减速；而像 DeepSeek 这种 MLA/MQA 模型，在 KV cache 管理上又需要特别对待。

最后，我们给出一个实践向的决策框架，帮助你根据并发度、模型结构、硬件限制，选出最合适的并行组合。

范围说明

本文主要聚焦在单机部署（典型为 8 块 GPU，通过 AMD Infinity Fabric™ / xGMI 互联）。多机场景只做轻量讨论，例子与推荐方案均为单机优化版本。

核心概念

在 vLLM 中，底层有 3 种基本并行策略：Tensor Parallelism（TP，张量并行）、Pipeline Parallelism（PP，流水线并行）、Data Parallelism（DP，数据并行）。Expert Parallelism（EP，专家并行）则是专门为 MoE 模型设计的“修饰开关“，需要和 TP 或 DP 组合使用 [1, 4]。

Tensor Parallelism（TP）

做什么的？- 把单个层切分到多块 GPU 上：每块 GPU 只负责该层的一部分计算，最后通过集合通信（AllReduce）把结果合并。

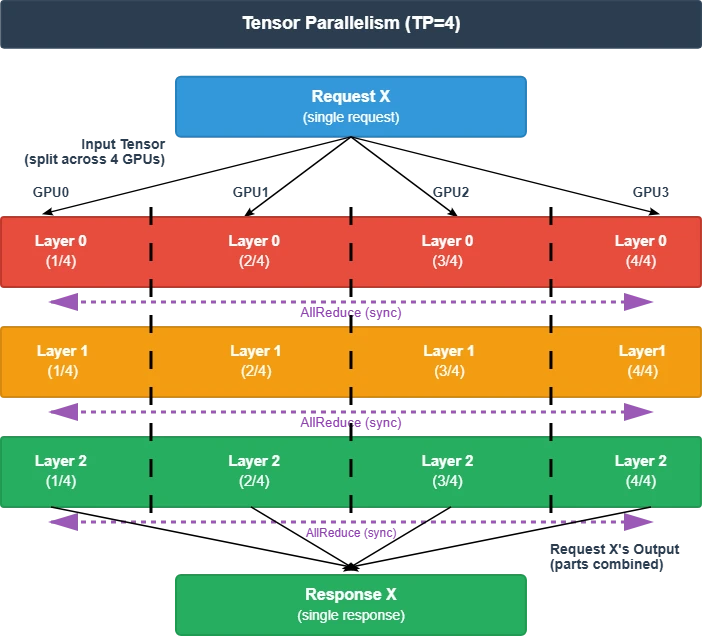

图 1：Tensor Parallelism，tensor parallel = 4 的数据流

在图 1 中，单个请求 X 的张量被切成 4 份，分别放到 4 块 GPU 上：

• 所有 GPU 共同处理同一个请求、同一层的不同切片

• 每块GPU 只存这层权重的 1/4

• 每层计算结束后都需要一次AllReduce做同步

典型使用场景

• 单块 GPU 放不下整模，需要跨 GPU 切分模型

• 希望降低单个请求延迟：同一个 token 的计算并行跑在多块 GPU 上

约束：TP 大小必须能整除 attention head 数量。比如想用 TP=3，模型有 64 个 head，就会报类似：“Total number of attention heads (64) must be divisible by tensor parallel size (3)”。

启动示例

vllm serve model-name --tensor-parallel-size 4

Data Parallelism（DP）

做什么的？- 复制出多个「完整模型副本」，每个副本独立处理不同请求，从而提升整体吞吐。

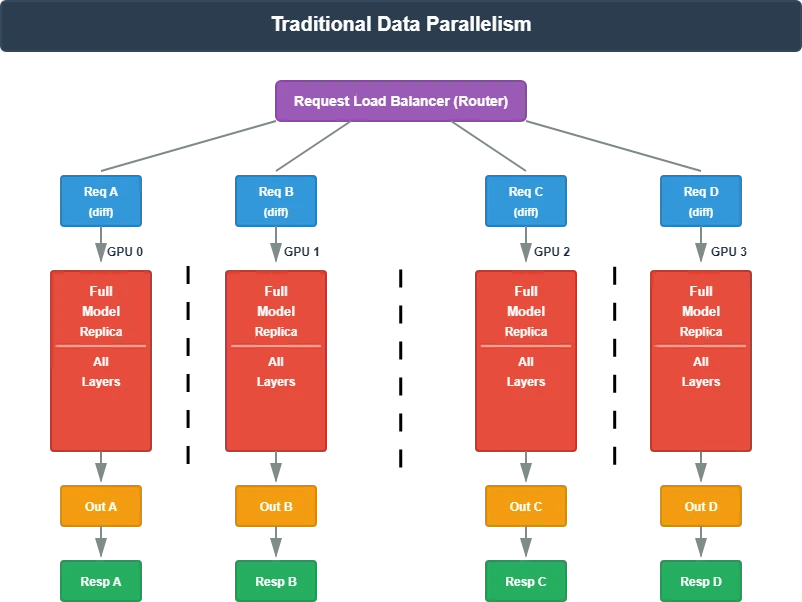

图 2：Data Parallelism，DP=4 的数据流

在图 2 中，多条不同的请求同时被处理：

• 每块 GPU 上都有一份完整模型副本

• 各GPU 互不通信、独立处理不同请求

• 并发请求多时，整体吞吐能做到近似4倍

典型使用场景：请求之间互不依赖，希望提升整体QPS/吞吐

约束：DP 一般不降低单请求延迟，只是多开车道。

启动示例

vllm serve model-name --data-parallel-size 4

Pipeline Parallelism（PP）

做什么的？- 把模型的不同层拆给不同 GPU / 节点，每块 GPU 负责一段「流水线阶段」，数据像装配线一样一级一级往后传。

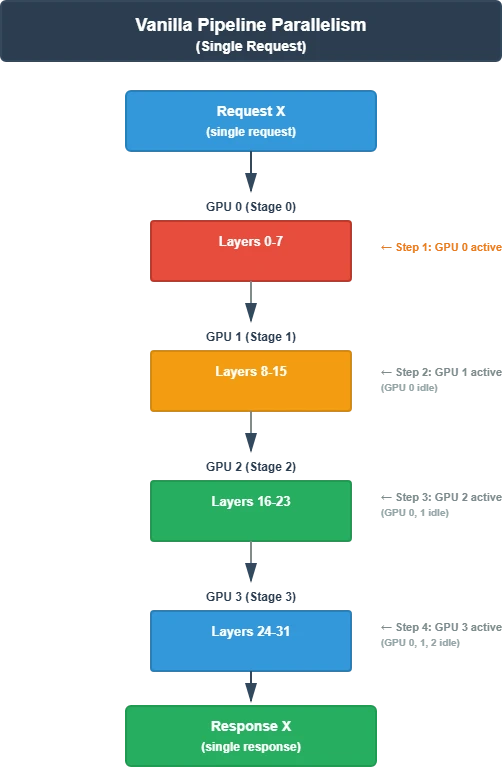

图 3：Vanilla Pipeline Parallelism，PP=4 的数据流

在图 3 的示意中，为了方便理解，只画了一条请求的「串行」流水线：

• 同一时刻只有一块 GPU 在干活，其他 GPU 处于空闲（pipeline bubble）

• 对单条请求，总延迟 = 4 个流水阶段的顺序总和

• GPU 利用率只有 25%（4 块只用了 1 块）

什么时候考虑 PP？

• 模型太大，单机 + TP 也放不下，需要跨节点再切一层（PP+TP）

• GPU 数量不是 2 的幂（3/5/6/7/9 …）时，希望更灵活切分

约束

• 和 DP 类似，PP 通常也不会降低单请求延迟

• 原始（vanilla）PP 如果只跑一条请求，大量 GPU 会闲着

vLLM 的优化

vLLM 不会傻傻地让流水线一次只跑一个请求，而是同时塞进多条请求：

• GPU 0 处理请求 B 的第 1 段

• GPU 1 同时处理请求 A 的第 2 段

• GPU 2 可能在处理更早一条请求的第 3 段

这样流水线各阶段都能被填满，大幅减少pipeline bubble。

特征总结

• 每块 GPU 持有模型的一个「stage」子集

• 数据在stage 间顺序流动

• 单请求延迟：比TP 更高，因为要过完全部 stage

• 吞吐：在高并发时可以很可观

• 更适合多机部署：单机内TP，跨机用 PP

启动示例

# Pure PP: 4 GPUs as 4 pipeline stages

vllm serve model-name --pipeline-parallel-size 4

# TP within nodes + PP across nodes (2 pipeline stages with each pipeline has 4 GPUs)

vllm serve model-name --tensor-parallel-size 4 --pipeline-parallel-size 2

MoE 并行中的几个关键误区

在讨论 MoE 前，先把这几个概念彻底分清，否则很容易在配置里踩坑。

术语表：Sharded Experts vs Split Experts

理解「专家」如何在 GPU 间分布，是看懂本文所有图的基础。

Sharded Experts（不开 --enable-expert-parallel 时）

• 定义：每块 GPU 都有所有 expert，但每个 expert 的权重张量会被拆分到多块 GPU 上

• 例子：256 个 routed experts，TP=8 时，每块 GPU 都有 256 个 expert，但每个 expert 的权重只保存 1/8

• 通信：需要 AllReduce 来聚合这些分片结果

Split Experts（打开 --enable-expert-parallel 时）

• 定义：expert 被分发到不同 GPU 上，每块 GPU 只有部分完整 expert

• 例子：256 个 routed experts，TP=8 + EP 时，每块 GPU 只有 32 个完整 expert（GPU0 放 0–31，GPU1 放 32–63，依此类推）

• 通信：

o 和 DP 结合时：用 AllToAll 做token 与 expert 的路由

o 只和 TP 结合时：用 AllReduce

误区 1：“Expert Parallelism 是一种单独的并行方式”

事实：Expert Parallelism（EP）不是一套新的并行算法，而是一个开关--enable-expert-parallel，用来改写 MoE 层的通信与映射方式，只能和 TP 或 DP 搭配使用。

只有当：TP_SIZE × DP_SIZE > 1时，EP 才会真正生效，否则会被直接忽略。

EP 开关控制什么？

• 不开 EP：每块 GPU 上都有全部专家，权重张量被切片（shard），使用AllReduce 聚合；

• 开EP：专家在 GPU 之间做分布（split），当 DP > 1 时：使用 AllToAll（DP Attention）；当DP = 1、只有 TP 时：仍然是 AllReduce。

误区2：“DP Attention 就是普通的数据并行”

事实：在 MoE 模型上，vLLM 使用的是一种特殊的 “DP Attention”，和传统意义上的 Data Parallelism 完全不同。

名词区分

• 传统 DP（Data Parallelism）

   o 每块 GPU（或一个 TP 组）上都有完整一份模型副本

   o 各副本处理不同请求，互不通信（推理阶段）

• DP Attention

   o 仍然是用 --data-parallel-size N 配置，但语义是：在一个逻辑「大模型副本」内部做请求级并行

   o Attention 层是复制的，而 MoE 层的行为取决于是否开 EP

   o 推理过程中需要 AllGather / AllToAll / slice 等操作，在 GPU 间反复重排 batch

   o 只能在：

      ■ 搭配 EP：形成「DP + EP」

      ■ 不搭 EP：退化为传统 DP，不再具备 KV cache 分区收益

TP 对 MLA/MQA 的问题

Multi-Latent Attention（MLA）与 Multi-Query Attention（MQA）只有一个 KV 头：

• TP 可以按 head 维把 Q/K/V 的线性层切片

• 但KV cache 只有一个 head，没法再按head 维度切

• 结果就是：KV cache 在所有 TP rank 上完整复制

例子：TP=32 时：

• 线性层计算：每块 GPU 只算 1/32 的 head ✅

• KV cache：每块 GPU 都有 完整副本❌

• 显存浪费极其严重

DP Attention 解决什么？

DP Attention 不再是「多个独立模型副本」，而是一个逻辑模型内部的分工：

• 每块 GPU 上都有完整的非 MoE 层（attention、dense）

• 但 KV cache 按请求 / token 维度切分：

• 每块 GPU 只存自己负责那一部分请求的 KV cache

• 推理时通过 AllToAll 在 GPU 之间互相转发 token

• 对比传统 DP：

   o 传统 DP：每块 GPU 处理自己的 batch，KV cache 完整复制在每个副本中

   o DP Attention：一个「逻辑 batch」被拆散，KV cache 被分布到多个 GPU

示例：TP=4，DP=8（共 32 块 GPU）

• 32 块 GPU = 8 个 DP 组 × 每组 4 块 GPU 做 TP

• 非 MoE 计算：每块 GPU 算 1/4 的 head（组内 TP）

• KV cache：每个 DP 组只持有自己请求的 KV，组内 4 块再细分

• AllReduce：只在每个 4-GPU TP 组内做，不跨 32 块全局

• 不同 DP 组之间处理的是完全不同的一批请求

可用性

• MoE + DP Attention 在 vLLM v0.9.0+ 的 V1 engine 中可用，

• 是为 DeepSeek-V2/V3/R1 这类 MLA/MQA 架构专门设计的 [2]。

误区3：“所有 experts 在 MoE 中都是一样的”

事实：MoE 模型中通常有两类 expert，行为截然不同。

Routed Experts

• 通过路由机制按需激活

• 每个token 只会激活一小部分 expert（例如 256 中激活 8 个）

• EP 开启时：通过 determine_expert_map 把 routed expert 分布到不同 GPU

• EP 关闭时：所有 routed expert 在每块 GPU 上都存在，但权重会按 flatten_tp_across_dp做切片

• DeepSeek-R1：有 256 个 routed experts

Shared Experts

• 每个 token 都会激活（没有路由）

• 更像一层普通的 dense MLP

• 默认情况权重也是切片存储，只有在以下条件同时满足时才会复制：

   o EP 开启

   o tensor parallel size > 1

   o data parallel size > 1

    o 使用 all2all 特定 backend（如 allgather_reducescatter、naive、deepep_high_throughput、deepep_low_latency）

• DeepSeek-R1：有 1 个 shared expert

Routed Experts 分布公式

EP_SIZE = TP_SIZE × DP_SIZE

Routed experts perGPU= Total Routed Experts / EP_SIZE

例：DeepSeek-R1（256 routed + 1 shared）

关键点：在总 GPU 数一样（这里都是 8 块）且 EP 开启时，TP=8 和DP=8 在「routed expert 分布数量」上是一样的（每块 32 个）。

误区4：“TP+EP 的通信和 DP+EP 一样都是 AllToAll”

事实：TP+EP 只会用 AllReduce，完全不会走 AllToAll。在 vLLM 源码中，AllToAll kernel 的启用条件是：dp_size > 1

# From vllm/model_executor/layers/fused_moe/config.py:669

@property

def use_all2all_kernels(self):

return self.dp_size > 1 and self.use_ep  # Both conditions must be true

由于纯 TP 场景下 dp_size = 1，所以：

• 不论是否开 EP，都不会走 AllToAll

• 只会使用 AllReduce 这种「密集集合通信」

结论：

• TP+EP：通信 = AllReduce（和不开 EP 时一样）

• DP+EP：通信 = AllToAll（这是 DP Attention 的核心机制）

这也解释了：对于 MoE 模型，TP=8 不管开不开 --enable-expert-parallel，行为其实非常接近（通信模式一致，区别主要在 expert 映射）。

关键启示：KV cache 分区对 MLA/MQA 至关重要：

• TP+EP：不能做 KV cache 分区，每块 GPU 都有完整 KV cache

• DP+EP：可以按请求/token 把 KV cache 分布到多个 GPU 上

单一策略深挖：Expert Parallelism在MoE中到底改了什么？

Expert Parallelism 会改变 MoE 层如何映射到 GPU、以及通信模式，搞懂这一点是 MoE 部署的关键。

vLLM 内部的 MoE Expert 分布

MoE expert 的映射会经过一个 flatten_tp_across_dp 函数 [3]：

# From vllm/model_executor/layers/fused_moe/config.py:687-695 def flatten_tp_across_dp(tp_size: int, dp_size: int, dp_rank: int): flatten_tp_size = dp_size * tp_size flatten_tp_rank = dp_rank * tp_size + tp_rank return flatten_tp_size, flatten_tp_rank

注意：无论是否开 EP，这个函数都会被调用，也就是说 MoE 在 TP/DP 维度的布局本身就会被展平成一个统一空间。

Expert Parallelism 为什么能降低 MoE 延迟？

对 MoE 来说，瓶颈主要是内存带宽，而不是算力：

• 像 DeepSeek 这样的大模型，每个 token 实际只激活 37B 参数，占总 671B 的一小部分

• GPU 大部分时间都在「从显存里搬 expert 权重」，不是在算矩阵乘

• 每块 GPU 的 HBM 带宽是固定的 → 单机带宽常常成为瓶颈

解决思路：把 experts 分散到多块 GPU 上，让多个 GPU 并行从各自 HBM 中读取权重，整体等价于提升了「有效带宽」。

以 8 块 GPU + EP 为例：

• 256 个 routed expert 均匀分到 8 块 GPU → 每块 32 个完整 expert

• 当 token 路由到不同 expert 时，可以跨 GPU 并行读取对应权重

• 整体看，相当于把「读 expert 权重」这件事分摊到了 8 倍 HBM 带宽上

通信代价

• 开 EP 之后，需要 AllToAll 把 token 路由到 expert 所在 GPU，再把结果路由回来

• 绝大多数模型下，这个 AllToAll 成本远小于内存带宽节省

• （超极端「激活非常稀疏」的模型是例外，下文会看到 Llama-4 Maverick 的例子）
