石家庄LC7.5轻集料混凝土是一种以轻质骨料为主要成分的低强度等级混凝土，具有密度小、保温隔热性能好等特点，适用于非承重结构或对荷载要求较低的建筑部位。以下从多个方面介绍其特性与应用。

1.材料组成

LC7.5轻集料混凝土的主要材料包括：

（1）轻骨料：通常采用陶粒、浮石或膨胀珍珠岩等，堆积密度控制在600-900kg/m³之间。

（2）水泥：普通硅酸盐水泥，强度等级不低于42.5级。

（3）掺合料：粉煤灰或矿粉，掺量一般不超过水泥用量的30%。

（4）外加剂：减水剂可改善工作性，用量需通过试验确定。

2.物理性能

（1）干密度：标准养护条件下，28天干密度通常为1200-1500kg/m³。

（2）抗压强度：7天强度可达设计值的70%，28天强度不低于7.5MPa。

（3）导热系数：0.18-0.25W/(m·K)，优于普通混凝土。

（4）吸水率：轻骨料预湿处理后，24小时吸水率可控制在8%以内。

3.配合比设计要点

（1）水胶比宜控制在0.45-0.55范围内。

（2）砂率选择35%-45%，需考虑骨料粒径分布。

（3）每立方米水泥用量建议280-350kg，具体需通过试配调整。

（4）搅拌前轻骨料应提前2小时淋水饱和，避免吸水影响和易性。

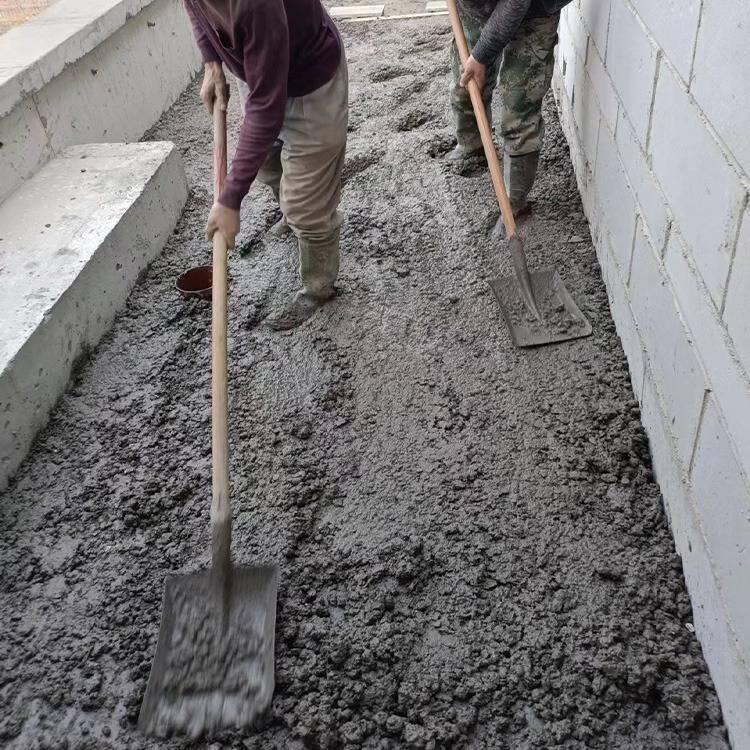

4.施工技术要求

（1）搅拌：强制式搅拌机拌合时间不少于180秒。

（2）运输：从出机到浇筑不宜超过45分钟，避免分层离析。

（3）浇筑：分层厚度不超过300mm，采用平板振捣器振实。

（4）养护：浇筑后覆盖塑料薄膜保湿养护不少于7天。

5.常见应用场景

（1）建筑屋面找坡层：利用自重轻的特点减轻结构荷载。

（2）楼地面垫层：适用于需要减轻自重的地暖回填工程。

（3）外墙保温层：替代部分保温材料实现结构保温一体化。

（4）园林景观：用于制作假山、花池等景观构件。

6.质量控制措施

（1）进场检验：每批次轻骨料需检测颗粒级配和含水率。

（2）强度试块：每工作班留置不少于2组标准养护试件。

（3）密度检测：现场采用灌砂法随机抽测浇筑体密度。

（4）缺陷处理：收缩裂缝可采用专用修补砂浆填补。

7.经济性分析

石家庄LC7.5轻集料混凝土

（1）材料成本：相比普通混凝土，单价约高出15%-20%，但综合运输和结构成本可能更低。

（2）施工效率：泵送性能良好，机械化施工可降低人工费用。

石家庄LC7.5轻集料混凝土

（3）长期效益：建筑物使用周期内可节省保温层维护费用。

8.注意事项

（1）冬季施工时需添加防冻剂，环境温度低于5℃不宜施工。

（2）不得用于长期浸水或化学腐蚀环境。

石家庄LC7.5轻集料混凝土

（3）设计时应考虑弹性模量较低的特点，控制变形量。

石家庄地区应用时需特别注意：

（1）本地陶粒资源丰富，可优先选用粒径5-20mm的连续级配产品。

（2）春秋季施工需加强表面保湿，防止干燥收缩开裂。

（3）市区运输需规划合理路线，确保在规定时间内完成浇筑。

该材料在石家庄某住宅项目中，用于17层建筑的屋面找坡层，厚度80mm，实测干密度1380kg/m³，28天强度8.2MPa，完全满足设计要求。施工过程中采用泵送工艺，单日创新浇筑量达300m³，验证了其工程适用性。

随着建筑节能要求的提高，LC7.5轻集料混凝土在石家庄地区的应用将更加广泛，但需严格把控材料选择和施工工艺，才能充分发挥其技术优势。

（包含AI智能生成内容）
