比较器基础知识

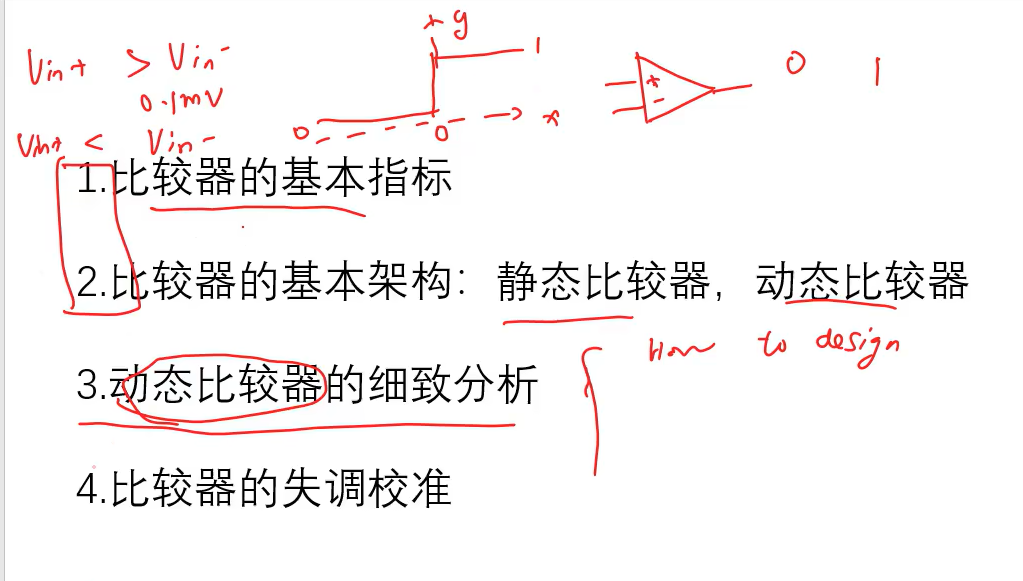

01:09 目录

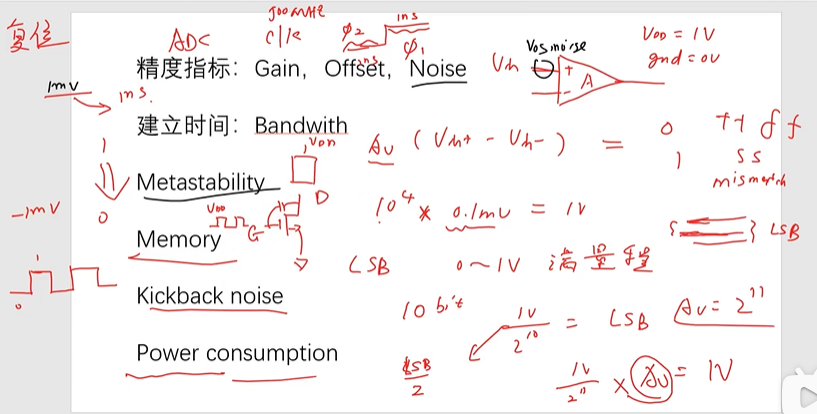

04:20 指标

两大指标：精度和速度

增益越大，就能比较越小的信号。

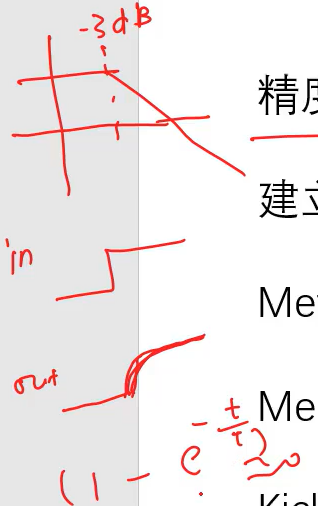

bandwidth：

tao时间常数，和3db带宽有关。做高速的时候要把带宽做大，这样tao会小，时间会短，速度快。

但是增益和带宽相互trade。

meta stability：亚稳态。

memory：记忆。解决：加复位。

kickback noise：回踢噪声。时钟馈通，由于MOS存在寄生Cgd，本来D要被拉为0，但是馈通导致还有一定电压。

缓解：减小Cgd电容。

power comsumption：功耗

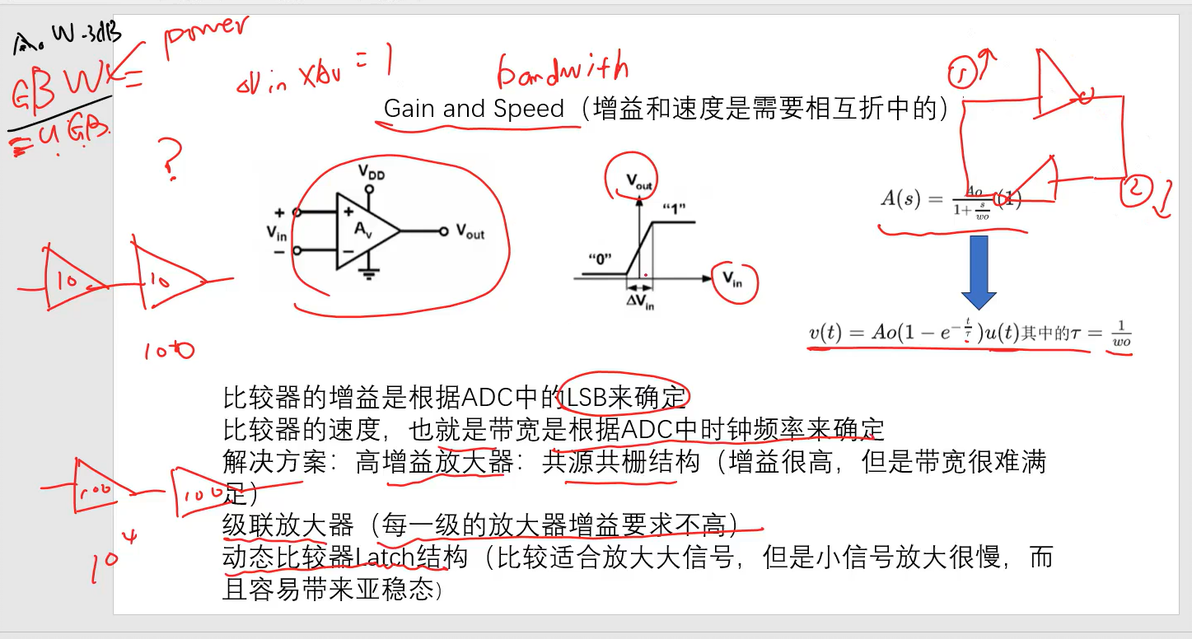

19:59 gain and speed

speed和bandwidth有关。

运放接成闭环使用：闭环有虚短虚断。

tao为3db带宽频率的倒数

GBW增益带宽积=uGB单位增益带宽（单极点时近似相等）

GBW=A0*3db带宽，若要增大，功耗就得增大，W得增大，寄生就大。

先进工艺本征频率高，寄生小，比较好做高GBW。

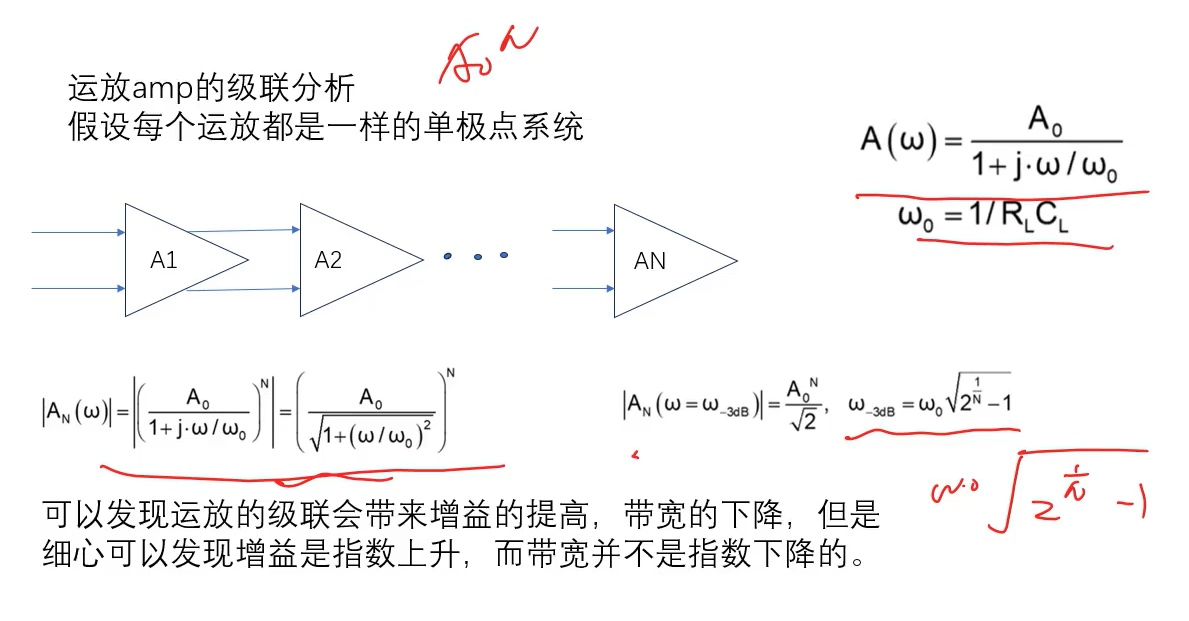

级联放大器：带宽也会缩减。

latch：两个反相器级联在一起，正反馈。

27:25 高增益AMP架构

右边：折叠共源共栅

左边：交叉耦合负阻（但实际需要ro确实比较大）

两个都不需要稳定共模点，即不需要额外的共模反馈电路。

加电阻稳定共模点。而且不影响差模。

35:20 增益带宽积

域变时域。

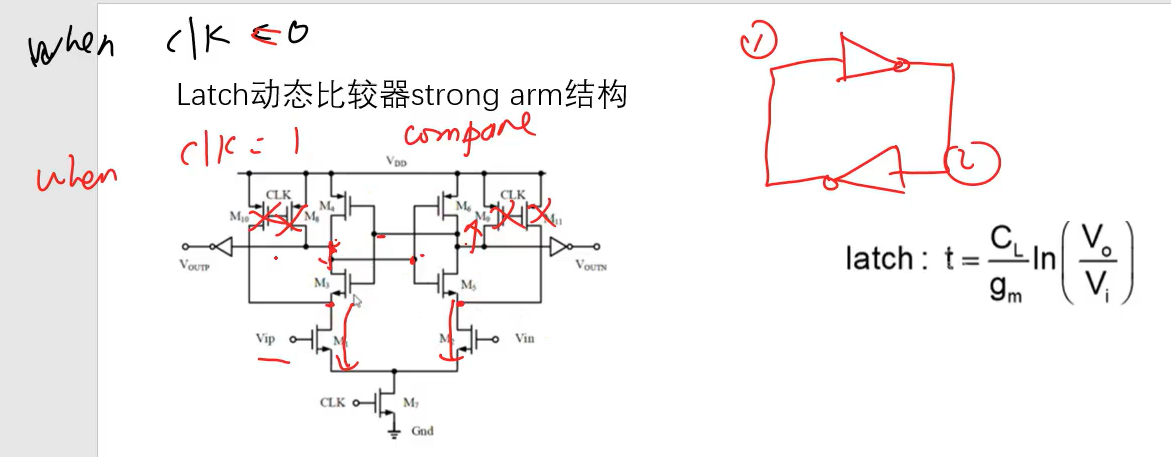

37:49 动态比较器

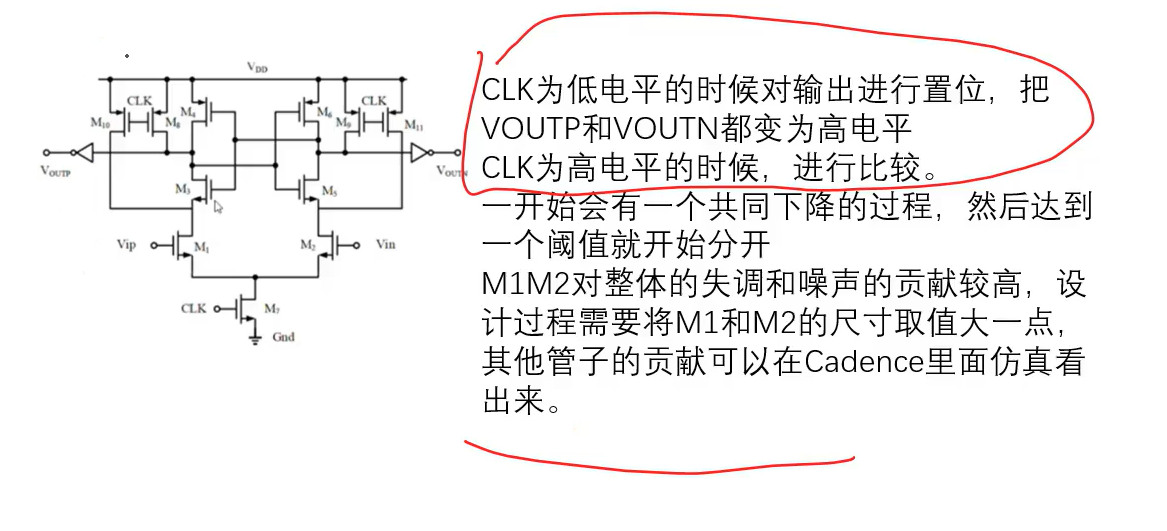

clk=0，置位为VDD：

clk=1，比较：

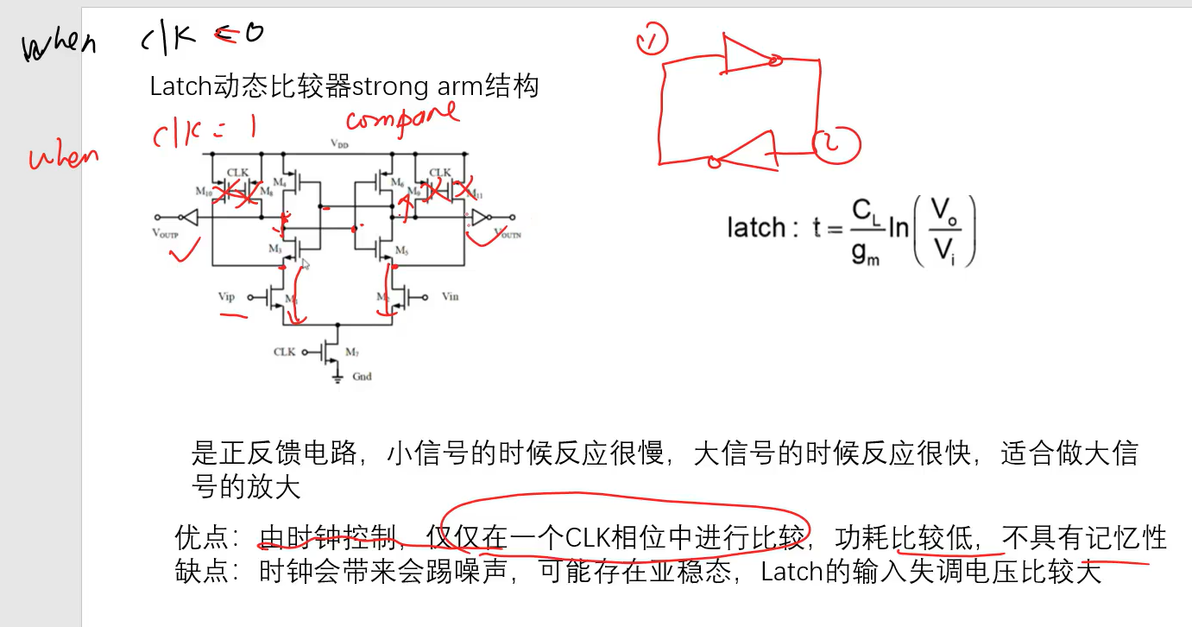

两个端都往下降，但是快慢不同，Vin大的一端快，降得更低，开启了一端反相器，通过反向抬升反相器输出电压，实现锁存结构。

加反相器的作用：增大驱动能力，驱动后续逻辑电路。如果没有反相器，输出端有电容，驱动能力弱。加了反相器之后驱动为VDD或地。

latch存在亚稳态的几率比运放还大。

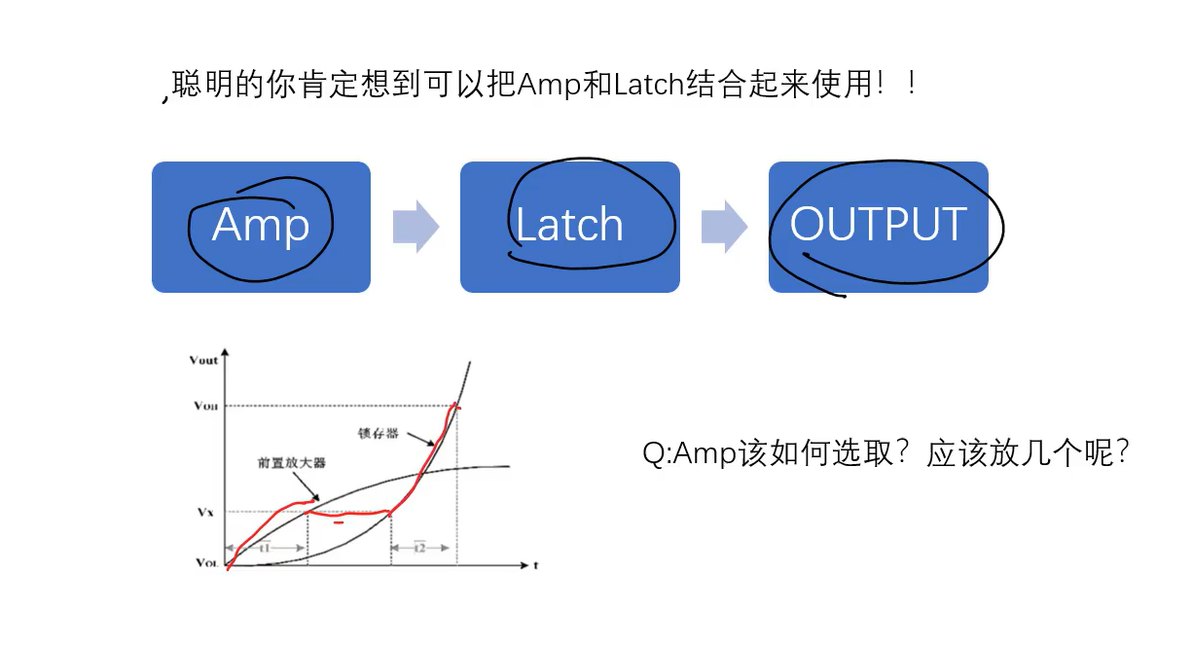

44:02 AMP和LATCH结合

AMP适合放大小信号，LATCH适合放大大信号。

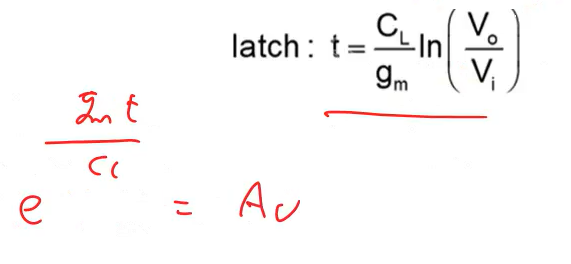

latch是指数增加：

47:04 怎么选取AMP

带宽下降比较缓慢。

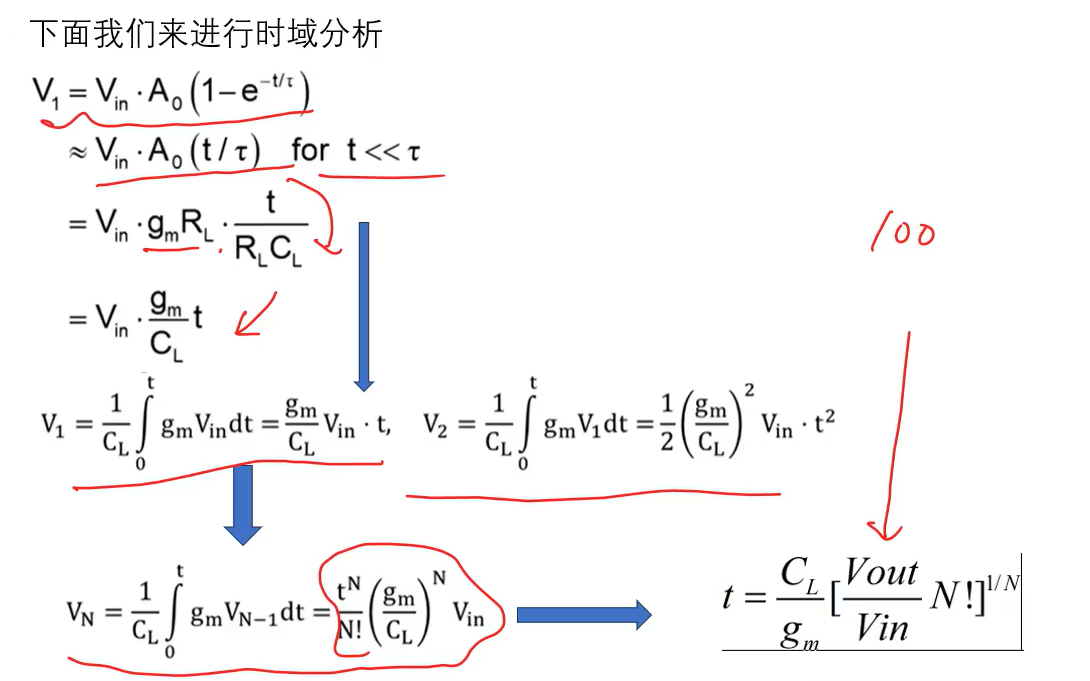

49:27 时域分析

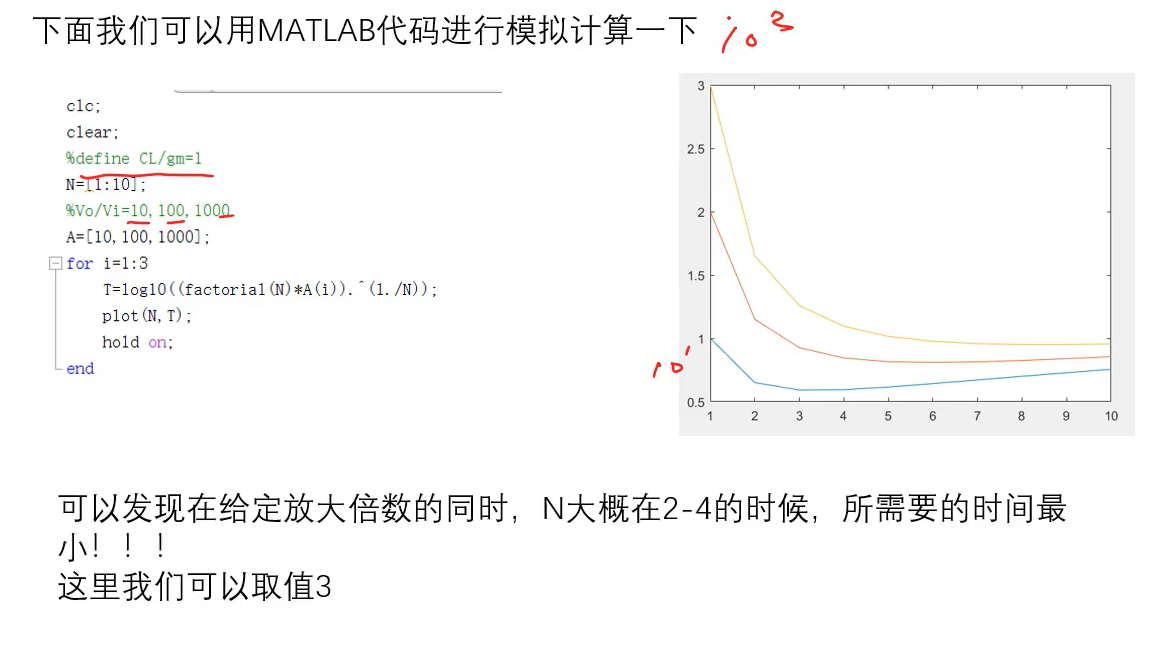

50:58 matlab模拟计算

N大了功耗也会增加。

53:32 latch

下节课：latch、反相器怎么设计；管子怎么设计；失调。
