在化工、石油、电力、冶金、制冷乃至我们日常的供暖系统中，一个看似不起眼却至关重要的设备无处不在——换热器。它是实现热量从一种流体传递到另一种流体的工业装置，被誉为工业过程的“能量调节师”。
随着技术的发展，换热器的种类日益繁多，各具特色，以适应不同的工艺条件、介质特性和效率要求。本文将系统解析几种主流的换热器型号及其核心特点。

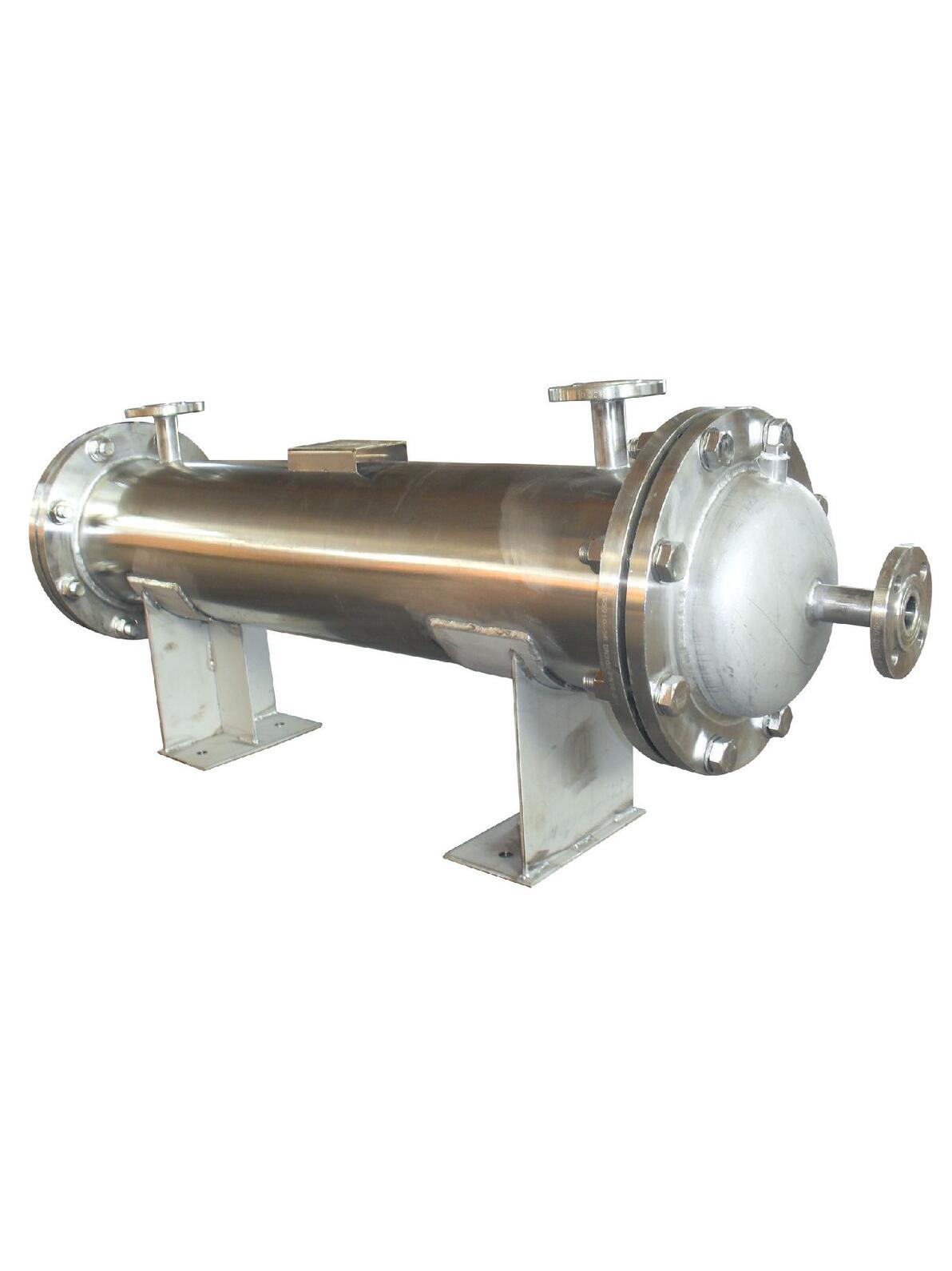

一、 管壳式换热器：经典可靠的工业主力
管壳式换热器是历史最悠久、应用最广泛的换热器类型，尤其在高温、高压和大流量工况下占据主导地位。
结构特点：
其核心结构由一个巨大的圆柱形外壳和内部一束束的换热管组成。一种流体在管内流动（管程），另一种流体在壳内、管外流动（壳程），通过管壁进行热量交换。为了增强换热效果，壳程通常会设置折流板，引导流体反复冲刷管束。
主要优势：
1. 承压能力强： 坚固的圆筒形壳体设计使其能够承受很高的压力，是高压工况的首选。
2. 适用范围广： 对介质的洁净度要求相对较低，可处理含有少量颗粒或粘稠的流体。
3. 结构坚固，可靠性高： 制造工艺成熟，使用寿命长，维护方便。
4. 处理量大： 单台设备即可实现巨大的换热面积，适用于大型工业装置。
局限性：
1. 换热效率相对较低： 由于流体流动存在死区，且传热系数不如一些新型换热器。
2. 体积庞大，耗材多： 为实现大换热面积，设备往往非常笨重，金属耗量大。
3. 清洗与维修不便： 管束堵塞后，清洗管内（尤其是U形管）较为困难，需要抽芯等专业操作。
主要变体： 根据管束与管板的连接方式，可分为固定管板式、浮头式和U形管式，分别适用于不同的热膨胀补偿需求。

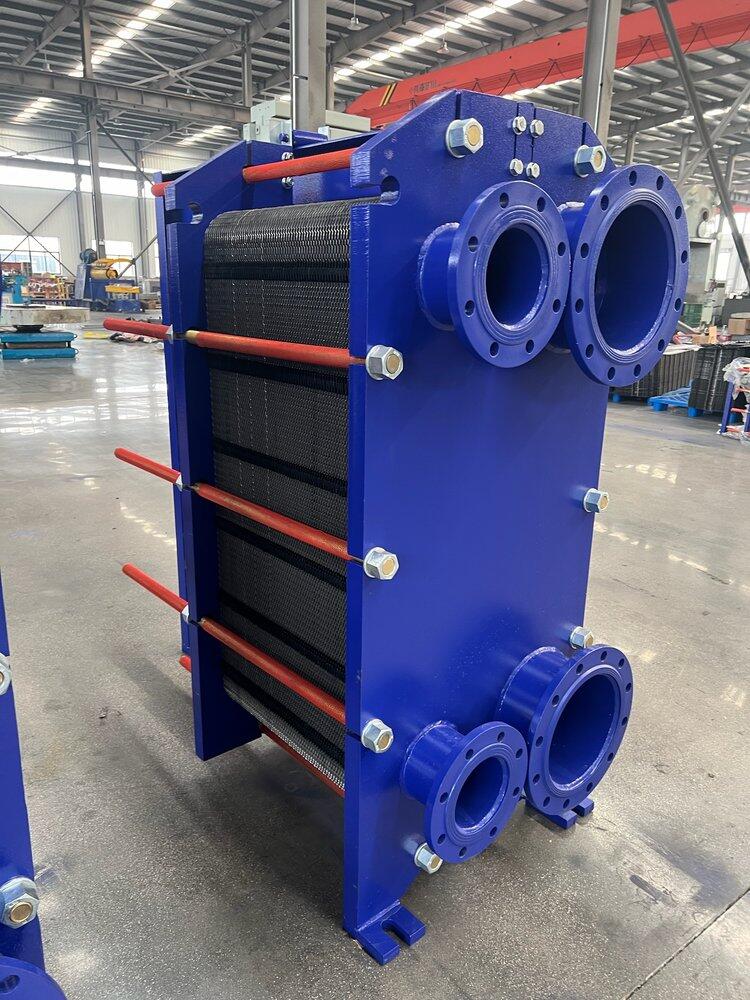

二、 板式换热器：高效紧凑的节能先锋
板式换热器以其卓越的传热效率和紧凑的结构，在众多领域正迅速取代传统的管壳式换热器，特别是在中低压、对换热效率要求高的场合。
结构特点：
由一系列压制有波纹的金属薄板叠装而成，板片之间用密封垫片隔开，形成复杂的流道。冷、热流体在相邻的板片通道内逆向流动，波纹板片不仅增强了湍流效果，也极大地增加了有效传热面积。
主要优势：
1. 传热效率极高： 波纹板设计使流体产生剧烈湍流，传热系数远高于管壳式，可节省大量能耗。
2. 结构紧凑，占地面积小： 单位体积内的换热面积非常大，约为管壳式的2-5倍。
3. 易于维护与清洗： 板片框架为可拆式，可以轻松打开，对板片进行彻底清洗，非常适合易结垢或需要频繁清洗的介质。
4. 灵活性好： 通过增加或减少板片数量，可以方便地调整换热能力。
局限性：
1. 承压受温能力有限： 受垫片材料限制，一般适用于压力低于2.5MPa、温度低于200℃的工况。
2. 对介质要求高： 流道狭窄，容易堵塞，不适用于含有固体颗粒或纤维的介质。
3. 垫片易老化： 密封垫片是易损件，需要定期更换，且可能存在泄漏风险。
三、 板翅式换热器：轻巧高效的极致追求
板翅式换热器是一种更为紧凑的间壁式换热器，主要应用于对重量和体积有苛刻要求的领域，如航空航天、深冷和气体液化。
结构特点：
在平行的隔板之间放置波纹状的翅片，两侧用侧条密封，形成板束。翅片是核心传热面，它既扩大了传热面积，又促进了流体的湍流。
主要优势：
1. 传热效率登峰造极： 拥有所有表面式换热器中最高的传热系数。
2. 结构极其紧凑： 单位体积的传热面积可达1500㎡/m³，是板式换热器的数倍。
3. 轻量化： 通常采用铝合金制造，重量极轻。
4. 可实现多股流换热： 结构设计灵活，可以在同一设备内实现两种以上流体的热交换。
局限性：
1. 流道极易堵塞，且不可拆： 对介质的洁净度要求极高，一旦内部堵塞或腐蚀，几乎无法修复。
2. 制造工艺复杂，成本高： 需要真空钎焊等精密工艺，造价昂贵。
3. 承压能力较弱： 由于其结构特点，一般用于中低压场合。
四、 套管式换热器：简单灵活的特殊工况解决方案
套管式换热器结构简单，由大小不同的两根管子同心套在一起组成。一种流体在内管流动，另一种流体在内外管间的环隙流动。
主要优势：
1. 结构简单，制造方便： 无需复杂的模具和工艺。
2. 传热效率较高： 两种流体均可保持高速流动，湍流程度好。
3. 适用范围灵活： 可通过串联、并联轻松组合，适应不同的流量和换热要求。特别适用于高温、高压、小流量或高粘度介质的换热。
局限性：
1. 单位传热面积的金属耗量大，体积庞大。
2. 接头多，泄漏风险点相应增多。
3. 清洗环隙空间较为困难。
因此，它多用于换热面积不大、压力高或便于清洗的场合。
总结与选型考量
综上所述，没有一种换热器是万能的。在选择换热器型号时，工程师需要综合权衡以下因素：
温度和压力： 高温高压首选管壳式；中低温中低压可考虑板式。
介质特性： 洁净流体可用板式、板翅式；脏污、粘稠或含颗粒流体宜用管壳式。
换热效率要求： 追求高效节能，板式和板翅式是优选。
空间与重量限制： 船舶、车辆等空间狭小处，板式和板翅式优势明显。
维护与清洗需求： 需要频繁清洗的工况，可拆板式换热器是最佳选择。
投资成本： 管壳式初始成本可能较低，但板式在运行能耗上更具优势。
随着新材料、新工艺的涌现，如全焊式板式换热器、钎焊板式换热器等新型号不断弥合传统型号的缺陷，为工业用户提供了更丰富的选择。深刻理解各类换热器的特点，是实现最优设计、保障系统高效稳定运行的关键所在。
