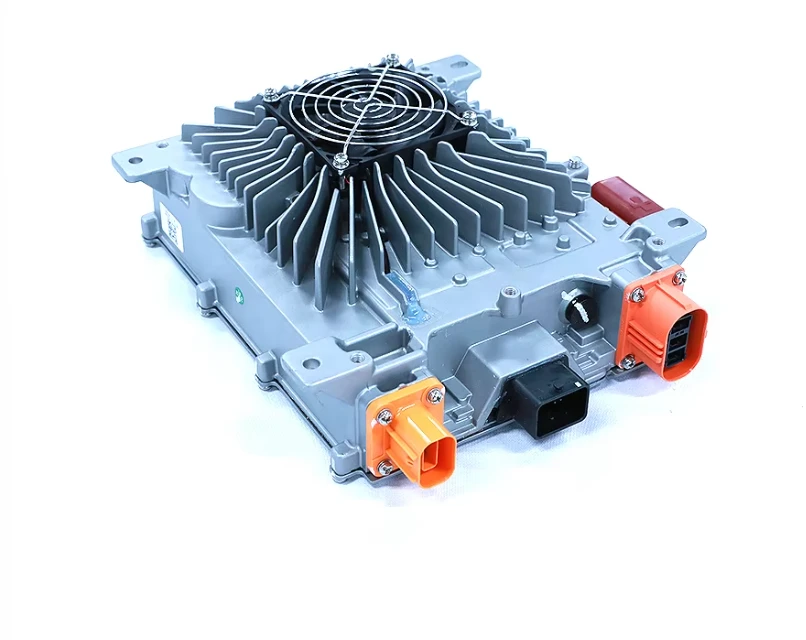

我们来深入、系统地解析车载充电机的工作原理。我会用尽可能直观易懂的方式，将这个过程分解开来讲解。

### 核心任务

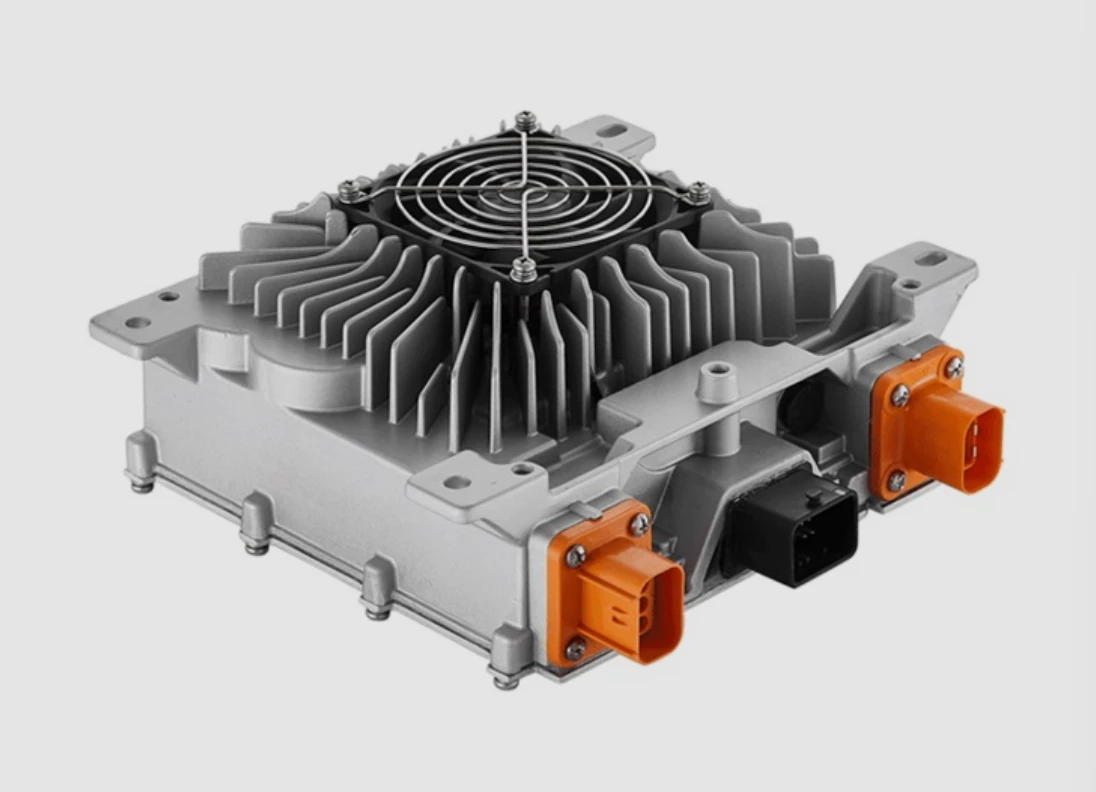

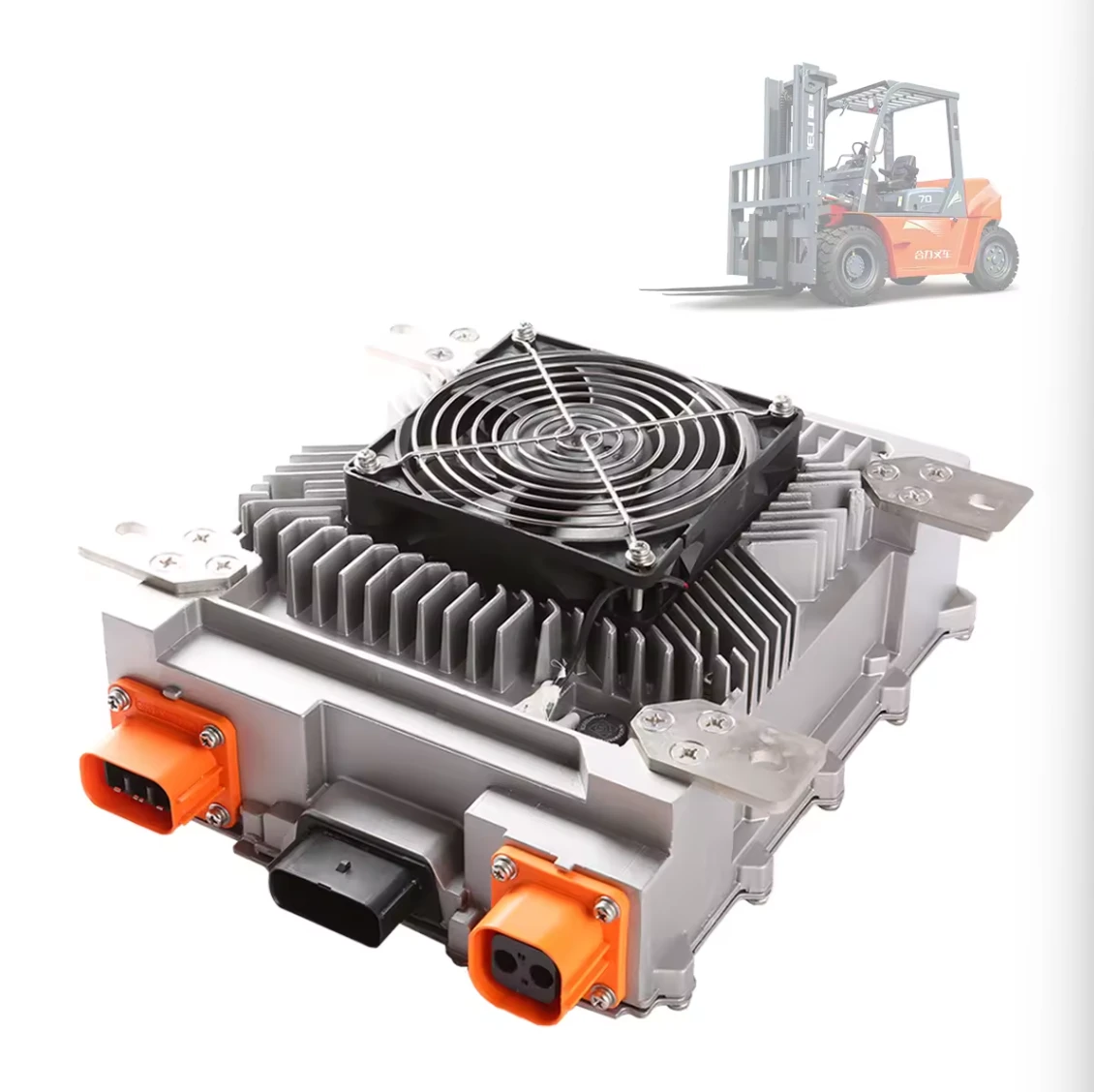

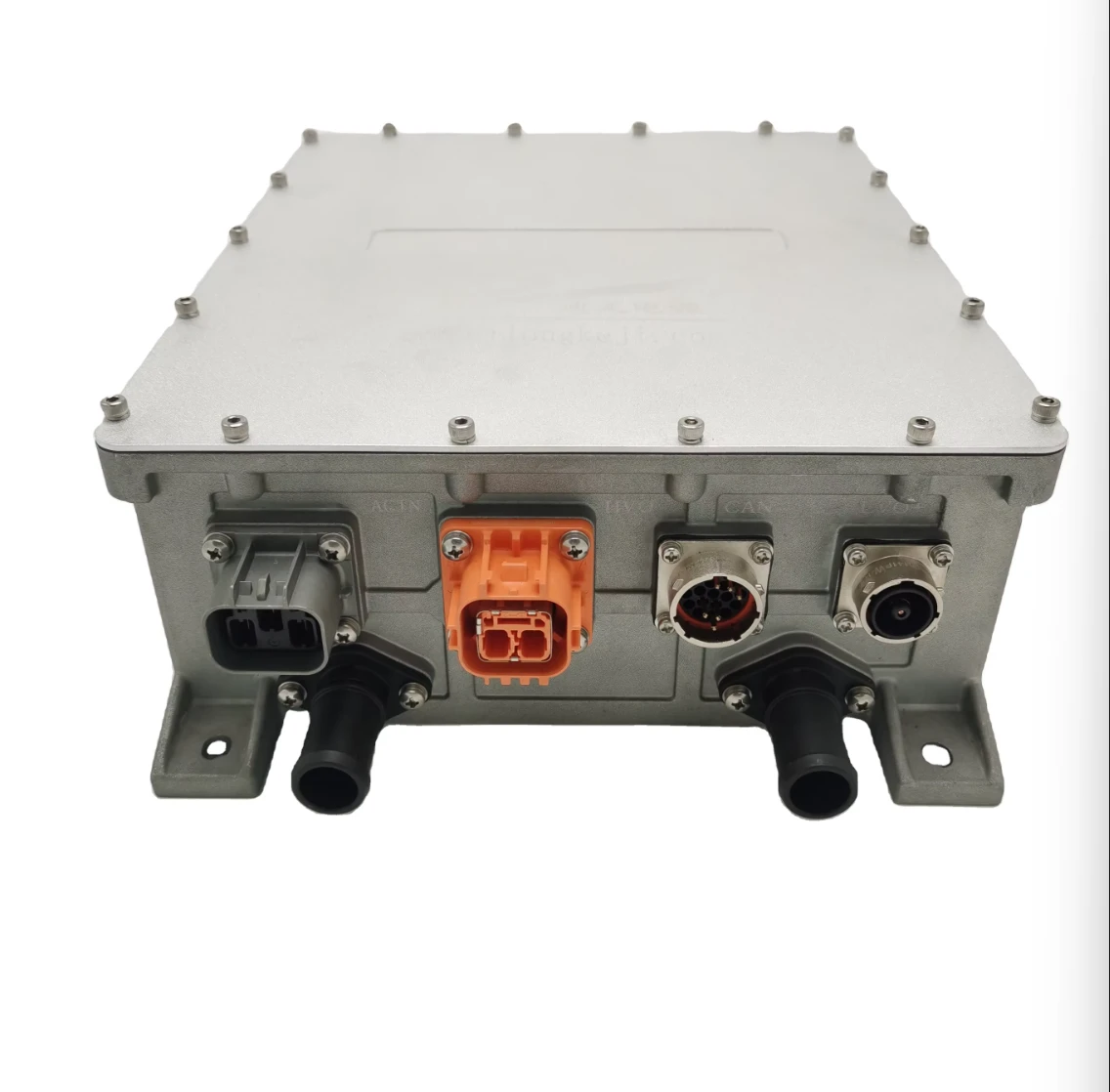

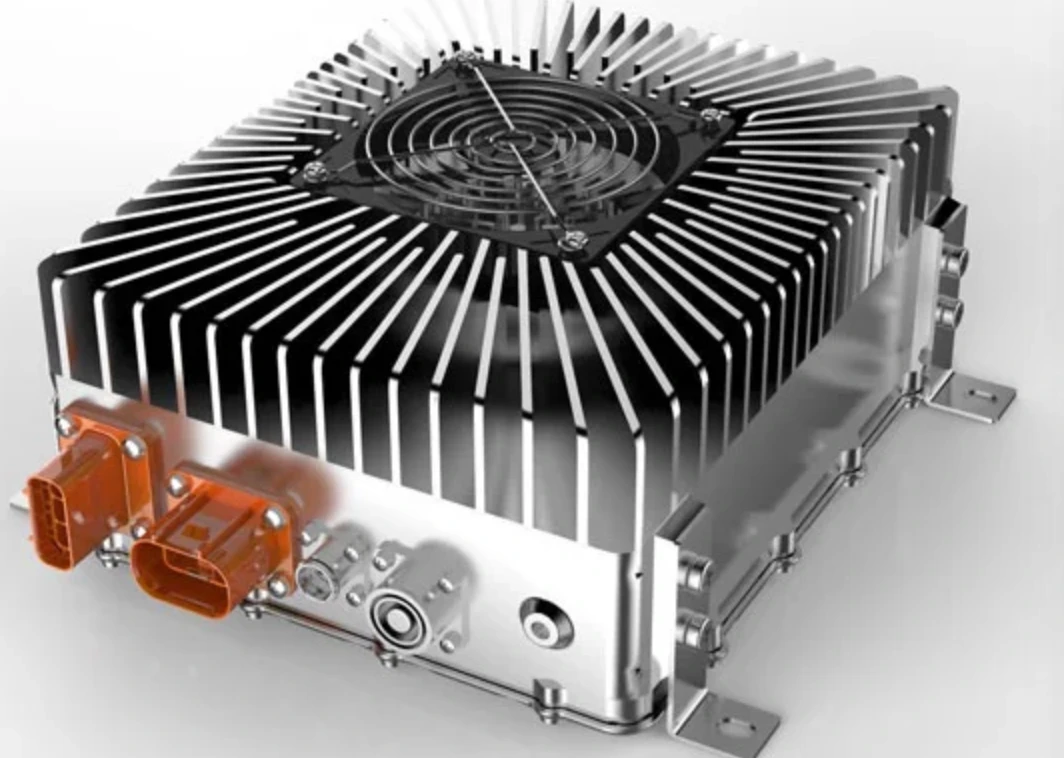

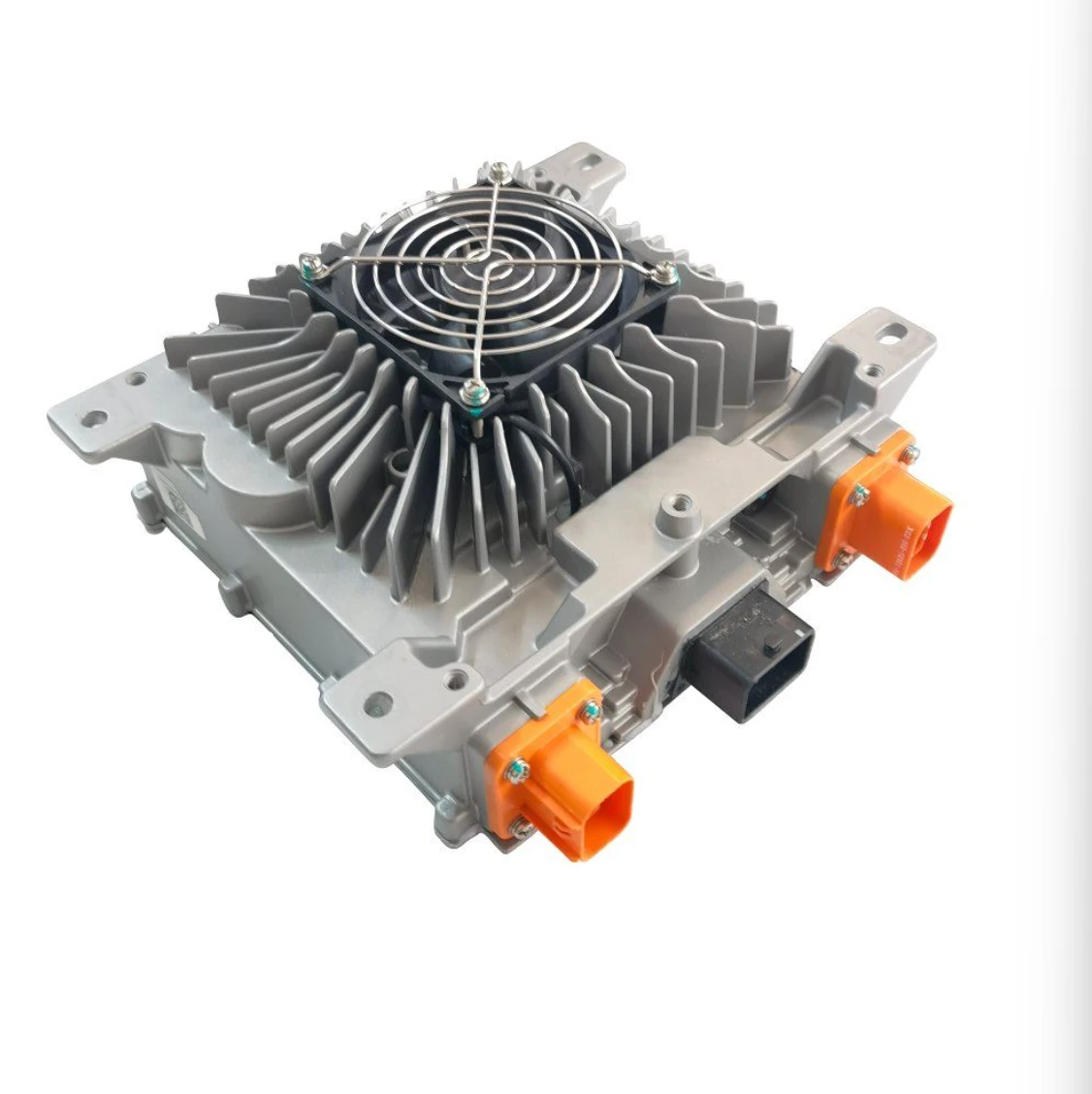

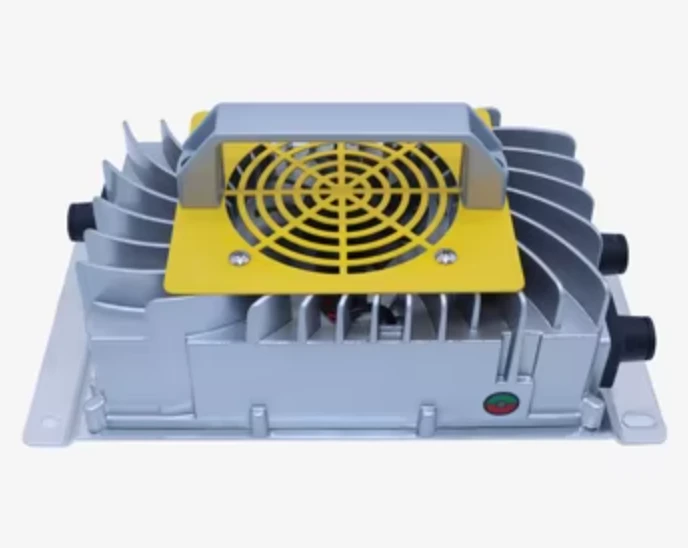

车载充电机最核心的任务只有一个：将来自电网的交流电，安全、高效地转换成动力电池所能接受的直流电。

这个过程可以类比为：电网输送来的电是“粗粮”（交流电，电压和方向不断变化），而电池非常“娇贵”，只吃“细粮”（稳定的直流电）。OBC就是一个“消化系统”和“精加工厂”。

---

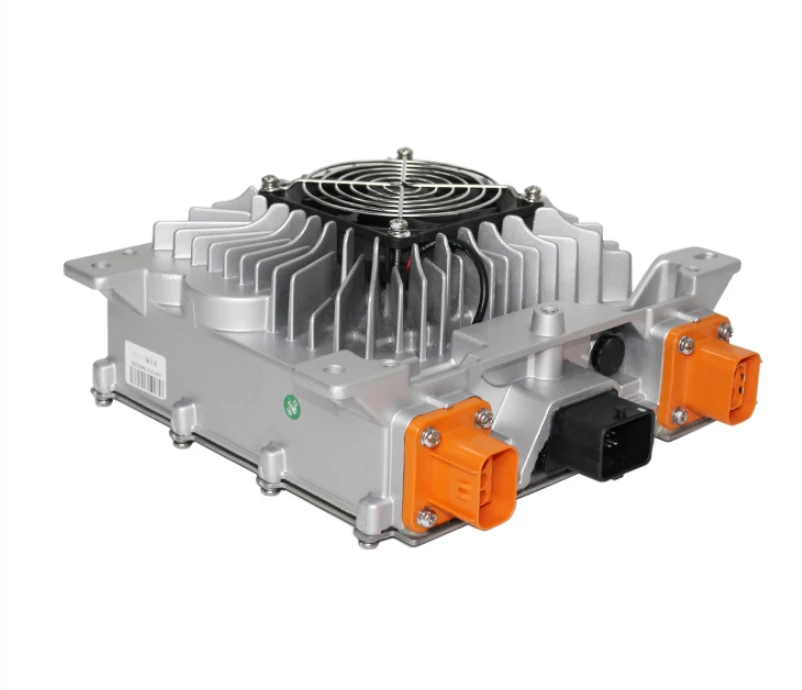

### 工作原理分步详解

整个工作流程可以分解为以下几个关键阶段，我们结合图示中的组件来看：

```mermaid

flowchart TD

    A[电网交流电输入] --> B[EMI滤波电路]

    B --> C[PFC功率因数校正电路]

    C --> D[LLC谐振直流变换器]

    D --> E[输出滤波电路]

    F[BMS电池管理系统] -- 实时通信 --> G[控制单元]

    G -- 发送指令 --> C

    G -- 发送指令 --> D

    E --> H[动力电池]

```

#### 1. 输入滤波

   功能： “净化”输入电源。电网的交流电中可能混杂着各种高频噪声和干扰，同时OBC自身工作时也会产生干扰并传回电网。

   工作原理： 通过EMI滤波器 来滤除这些“杂质”。它就像一个“净水器”，只让纯净的50/60Hz工频交流电通过，防止干扰OBC内部精密电路，也防止OBC污染电网。

   重要性： 保证充电机稳定工作，并满足电磁兼容法规。

#### 2. 整流与功率因数校正

这是OBC技术含量最高的部分之一，分为两步：

   a) 整流：

       功能： 将交流电变成脉动的直流电。

       工作原理： 通过整流桥 来实现。它利用二极管的单向导电性，将正弦波形状的交流电“翻转”，变成一个始终在零伏以上、但剧烈波动的脉动直流电。

   b) 功率因数校正：

       功能： 提升“用电效率”和“用电质量”。

           问题： 简单的整流桥电路会使电流波形产生畸变，不再与电压同步，导致功率因数 降低。这意味着虽然电网输送了100%的功率，但OBC只有效利用了其中一部分（例如70%），其余部分在电网中空转，造成能源浪费。

       工作原理： PFC电路 的核心是一个升压斩波电路。它通过快速开关（由IGBT或MOSFET完成）和智能控制，迫使输入电流紧紧“跟随”输入电压的波形，使其也变成完美的正弦波。

       结果： 将功率因数提升到接近1（通常>0.99），同时将脉动的直流电压提升并稳定在一个较高的、平滑的直流电压（例如400V DC）。

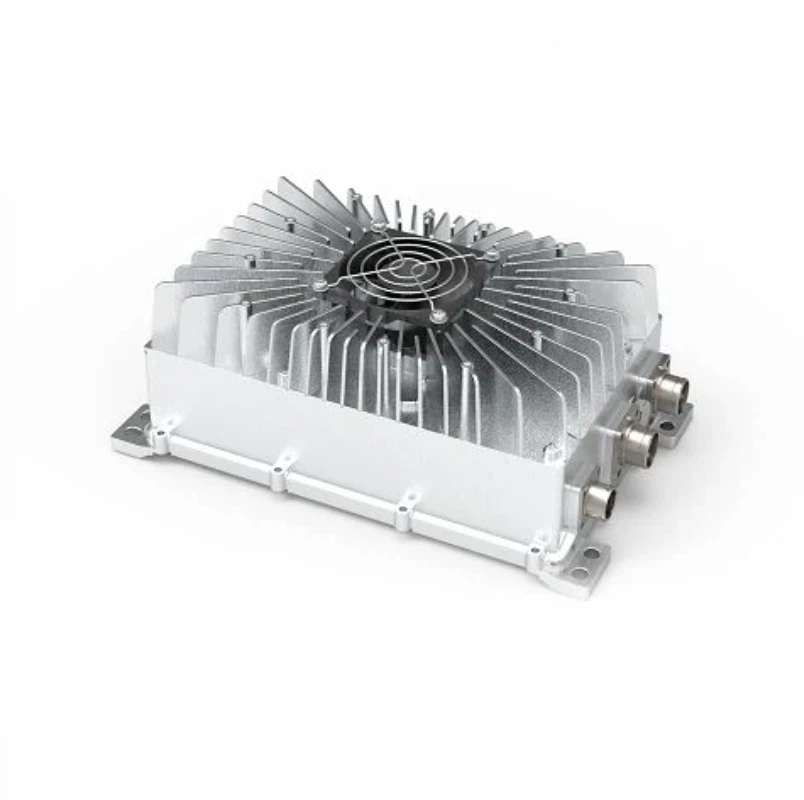

#### 3. 直流-直流变换

   功能： 将PFC电路输出的高压直流电，精确地转换成电池需要的充电电压和电流。

       关键点： 电池的电压是变化的（例如，从300V到450V），而OBC需要提供比电池当前电压稍高的电压才能为其充电。

   工作原理： 这是通过DC-DC变换器 实现的。在OBC中，最主流、效率最高的拓扑是 LLC谐振变换器。

       它通过一组开关管，将直流电再次转换成高频的交流电。

       然后通过一个高频变压器 进行电气隔离和电压变换。隔离至关重要，它通过磁耦合传递能量，切断了电网和电池之间的直接电气连接，保证了人身安全。

       最后，再通过整流电路将高频交流电变回直流电。

       “谐振”的优势： LLC电路通过在特定频率下工作，可以实现开关管的“零电压开通”和“零电流关断”，极大地降低了开关损耗，使这一阶段的效率可以高达96%-98%。

#### 4. 输出滤波

   功能： 将DC-DC变换器输出的直流电中的高频纹波“磨平”，使其变成非常纯净、平滑的直流电。

   工作原理： 使用LC滤波器，由电感和电容组成，吸收掉电流中的毛刺和波动。

   重要性： 纯净的直流电可以有效保护电池，避免因电流纹波过大而导致的电池发热和寿命衰减。

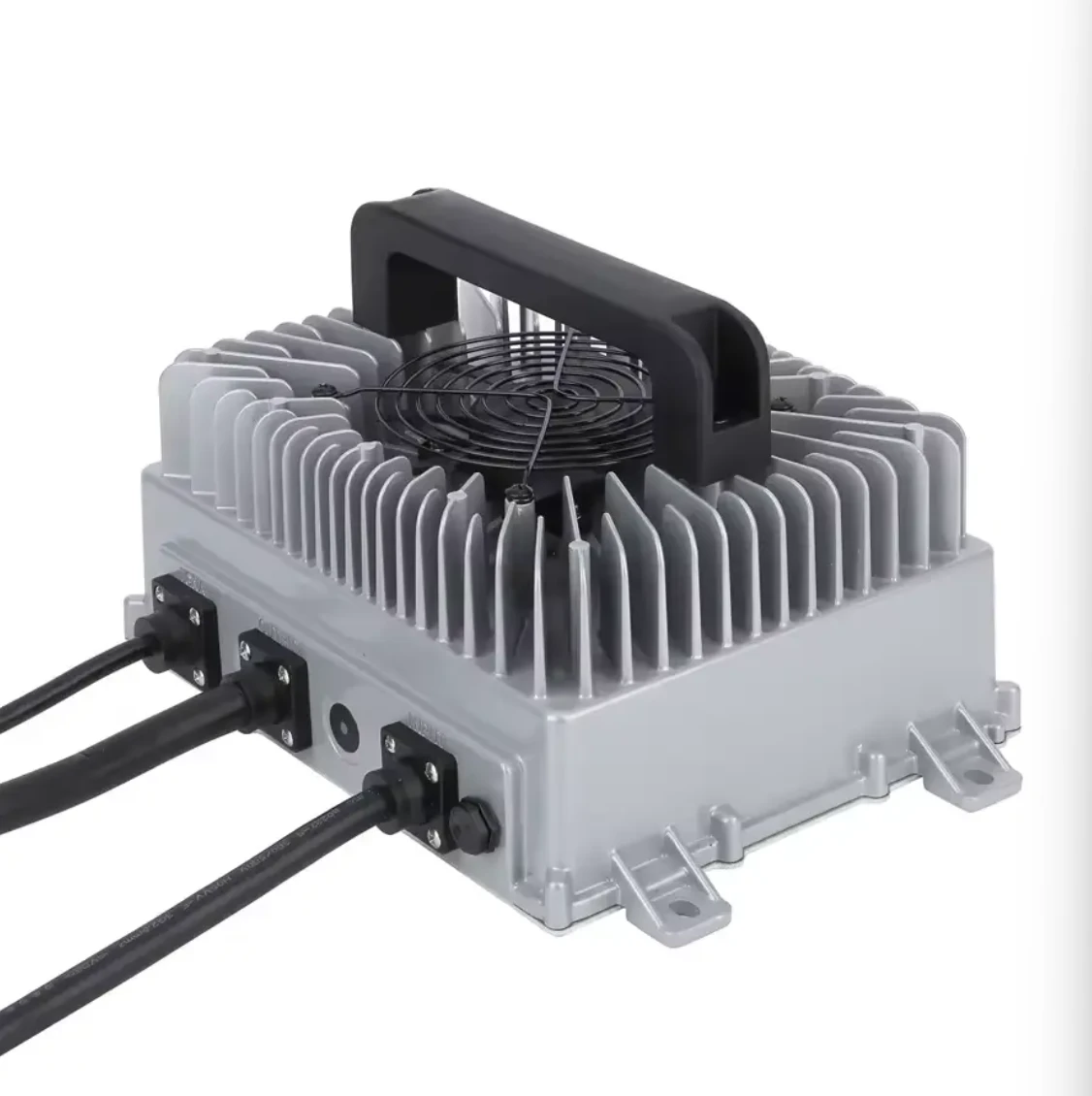

#### 5. 智能控制与通信

这是整个过程的“大脑”，贯穿始终。

   控制单元： 通常是一个或多个微控制器。

   工作原理：

    1.  接收指令： 控制单元通过CAN总线 与车辆的电池管理系统（BMS） 进行实时通信。BMS会告诉OBC：“电池当前电压是380V，最大可接受电流为20A，需要采取恒流充电模式。”

    2.  精确调控： 控制单元根据BMS的指令，精确地调节PFC和DC-DC电路中开关管的开关频率和占空比，从而控制最终的输出电压和电流。

    3.  实时监控与保护： 控制单元时刻监控着输入电压/电流、输出电压/电流、各个关键点的温度等参数。一旦发现过压、过流、过热、短路等异常情况，会立即关闭开关管，停止充电，确保安全。

---

### 总结：一个形象的比喻

您可以把这个过程想象成 “制作一道精细的分子料理”：

1.  挑选食材（输入滤波）： 从市场（电网）买来原料，先进行清洗、筛选（EMI滤波），去掉杂质。

2.  预处理（整流与PFC）： 对食材进行初步切割和加工（整流），并按照最佳配比进行混合（PFC校正），确保不浪费食材且口感基础好。

3.  核心烹饪（DC-DC变换）： 在精密的恒温设备（LLC谐振变换器）中进行低温慢煮，通过精确控制火候和时间（开关频率），将食材烹饪到最理想的状态（匹配电池需求的电压/电流），整个过程安全卫生（电气隔离）。

4.  摆盘（输出滤波）： 去掉菜品多余的汁水和边角料（滤波），使其外观完美、口感顺滑。

5.  总厨指挥（智能控制）： 总厨（控制单元）根据客人的实时反馈（BMS指令），指挥每一个环节，确保最终菜品（充电电能）完美符合客人的要求。

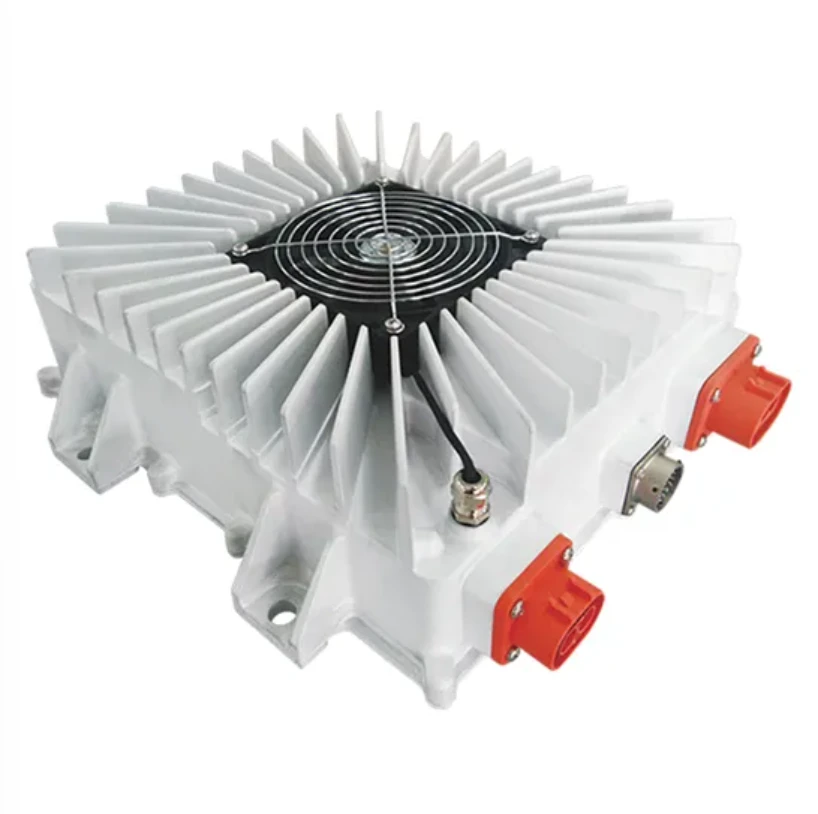

通过这一系列精密复杂的协同工作，车载充电机才能安全、高效地将电网的“粗犷”交流电，变成滋养动力电池的“精细”直流电。
