大家好，今天给刚刚接触有限元分析的小白们介绍一下我们Ansys种的每个模块都适合干些什么，有什么注意要点。
ANSYS Workbench 是一个集成化的仿真平台，将多个工程仿真模块整合在一个界面中，支持多物理场耦合分析。以下是对其核心模块的功能和应用场景的清晰说明：

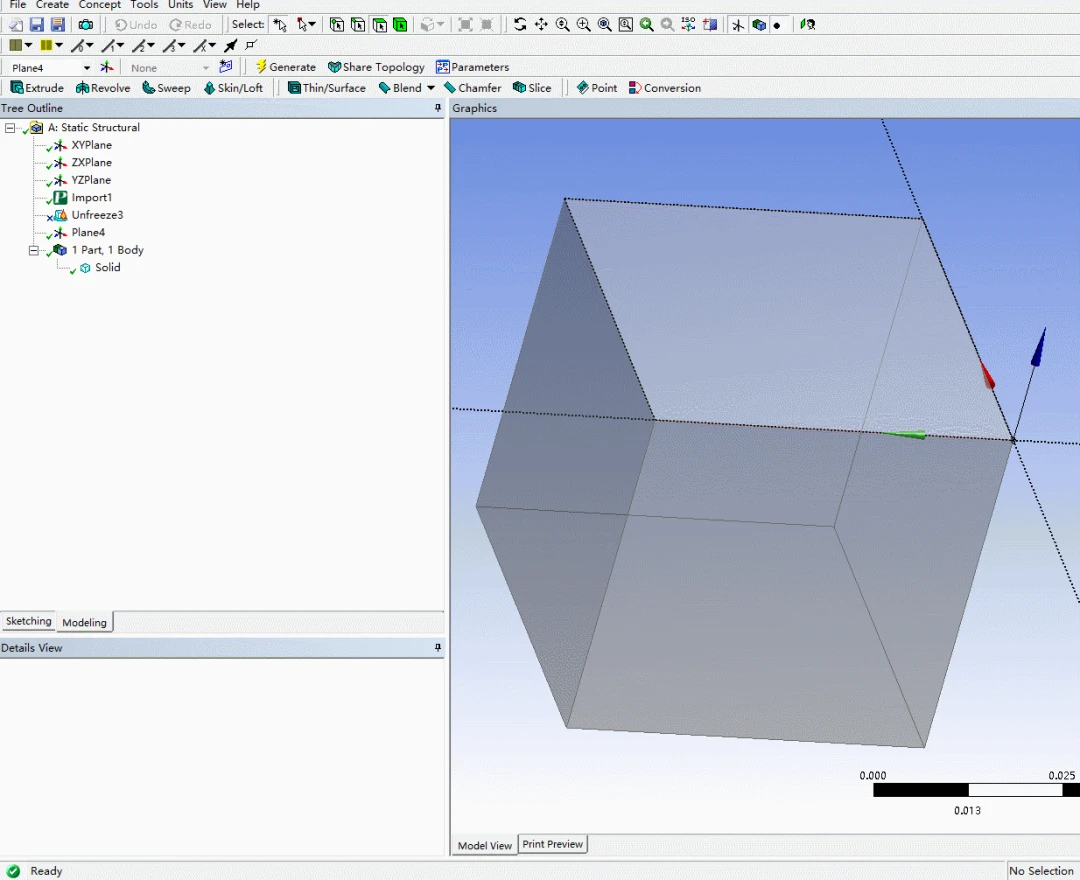

1. 几何建模模块
Geometry
功能：用于创建、编辑或导入几何模型（支持CAD格式如STEP、IGES、Parasolid等）。
应用：几何修复、参数化建模、简化模型（如去除小特征）。
工具集成：可与SpaceClaim（直接建模）或DesignModeler（参数化建模）结合使用。
大家要注意在2025R1这个版本开始，SpaceClaim已经从ansys中剥离开来，因此前处理阶段，大家就用DM即可。
注意如果是复杂模型的建立，UG/Catia/Solidworks/Proe等等软件要远远比ansys自带的3D软件强很多，为了提高效率节约时间，大家还是安心用自己熟悉的3D建模软件。（我个人喜欢solidworks和UG）
UG的在曲面建模与编辑能力超强，特别适合仿真工程师做模型简化。

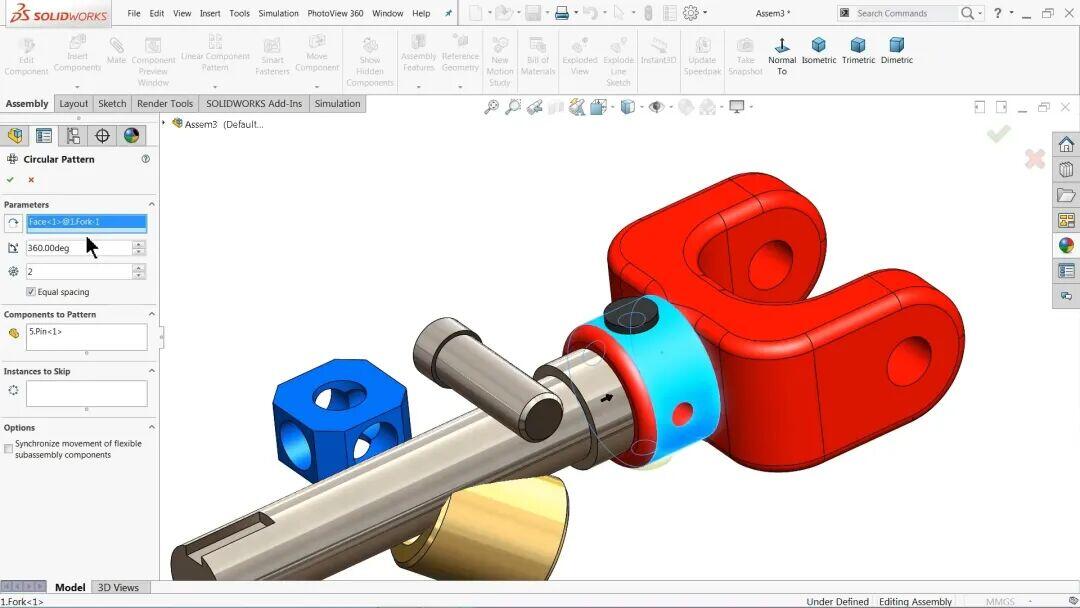

Solidworks上手非常快，容易学。拉伸、切除、旋转、放样、阵列，3天就能把这个软件玩得非常好，适合新人学习。同时也是我们非标自动化或者设备方向的工程师最爱。

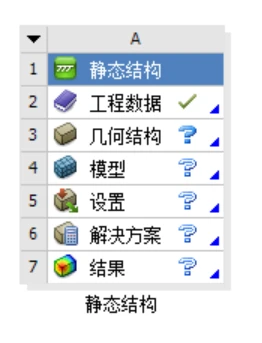

Static Structural
功能：静力学分析，计算结构在稳态载荷下的应力、应变、变形。
定义：假设结构处于稳态平衡状态，忽略时间相关因素（如惯性、阻尼），适用于线性或非线性材料的静态响应分析。
核心功能：

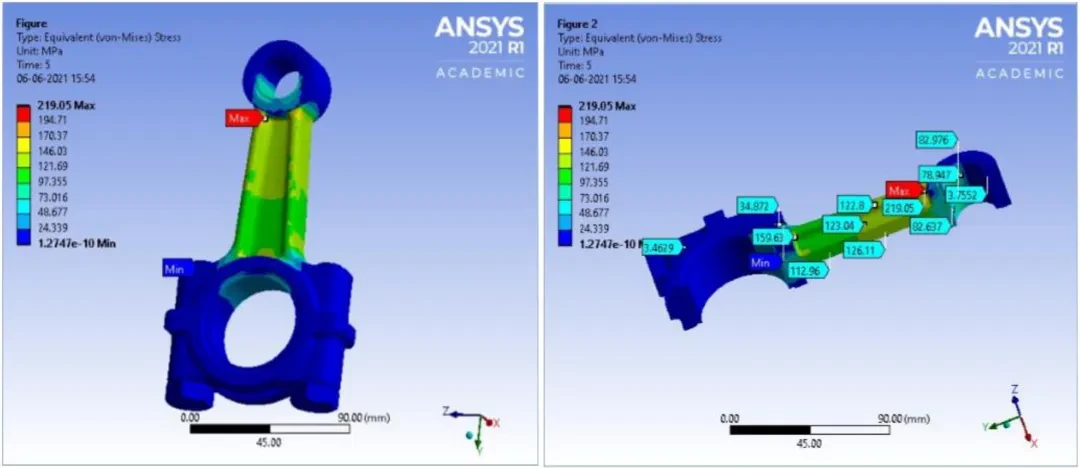

应力与变形分析：计算结构在载荷下的最大主应力、等效应力（von Mises应力）、位移分布等，用于强度校核。
约束与载荷模拟：支持固定约束、力/压力/力矩加载、重力加速度等边界条件设置。
材料非线性分析：支持塑性、超弹性材料模型，模拟材料屈服、大变形等非线性行为。
接触分析：模拟零件间的接触行为（如螺栓连接、装配体接触）。
典型应用场景
机械设计：螺栓/支架强度校核、焊接结构应力分析
建筑与桥梁：静态载荷下的结构稳定性评估。
电子设备：散热器受力变形分析。
材料研究：非线性材料（如橡胶、塑料）的力学特性测试
注意，本模块除了独立处理线+非线性静力学问题，很多时候会用于和别的模块进行联合仿真，以便得到稳定的静态受力情况。如：疲劳分析、热流固耦合等等。

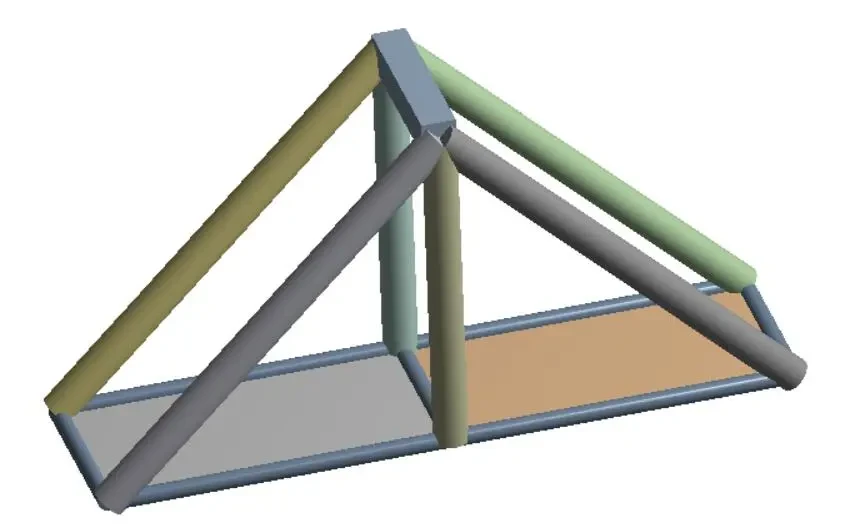

几何建模：使用商业3D软件建模（solidworks+UG+catia等）
材料定义：设置弹性模量、泊松比等参数；非线性材料需输入本构模型参数（如屈服强度、硬化曲线）

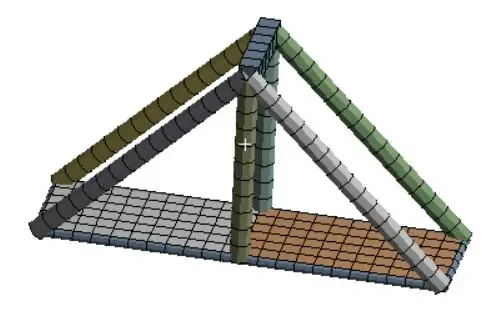

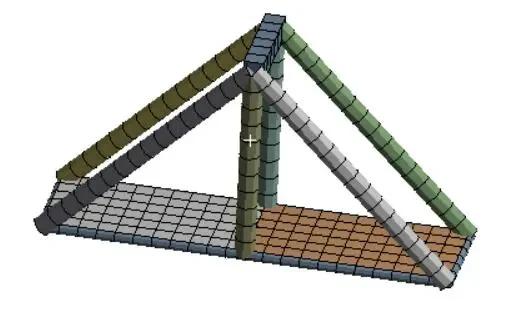

网格划分：推荐使用多区域划分（Multizone）或局部细化，确保应力集中区域网格质量。

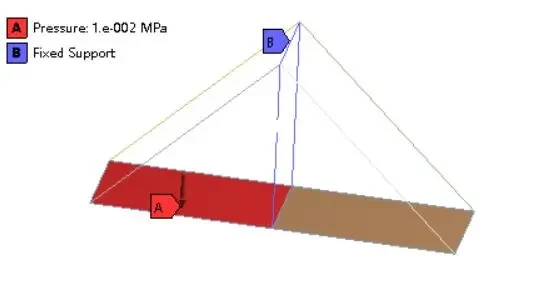

边界条件：固定约束（Fixed Support）、力/压力加载，需注意载荷方向与作用面积合理性
求解器参数：默认设置适用于多数线性问题，非线性分析需启用大变形（Large Deflection）或调整收敛准则

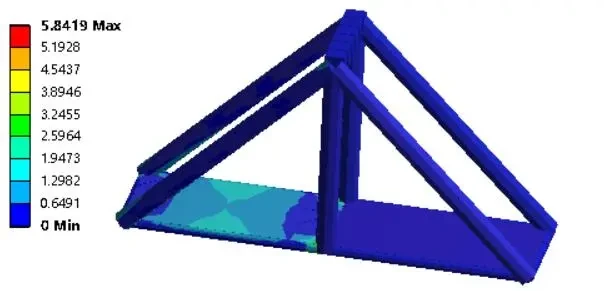

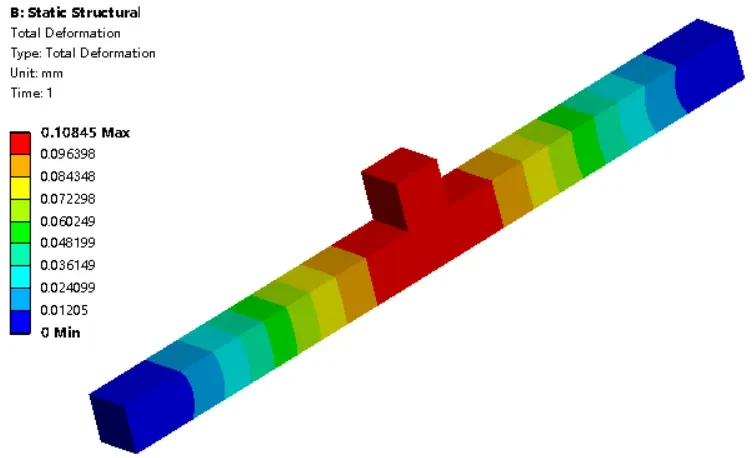

结果提取：查看最大应力、变形云图，导出数据报告。

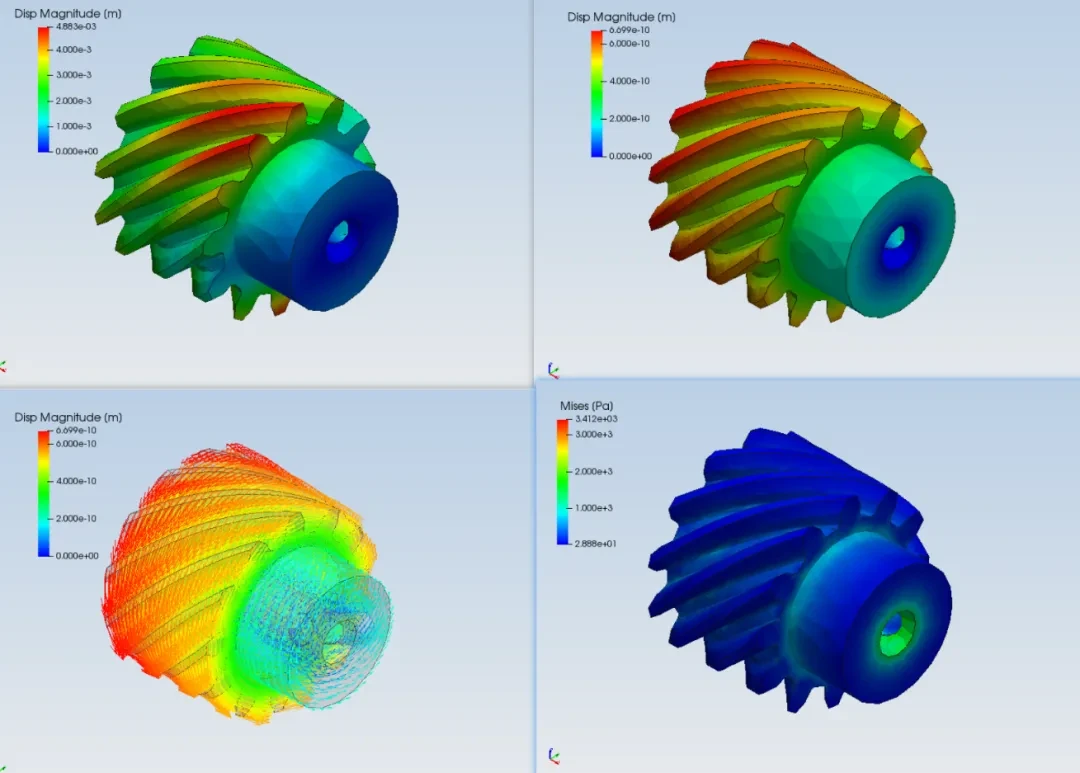

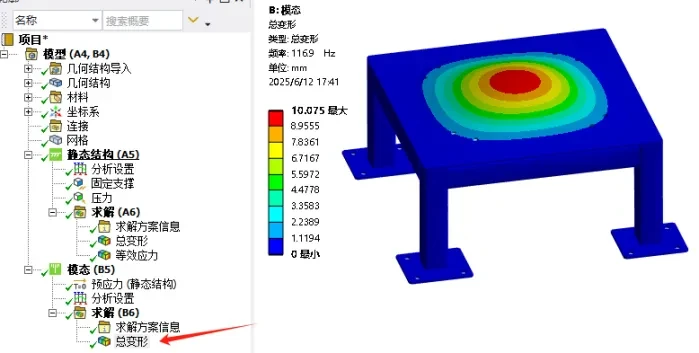

Modal
功能：模态分析，求解结构的固有频率和振型。
典型问题：振动特性分析、避免共振设计。

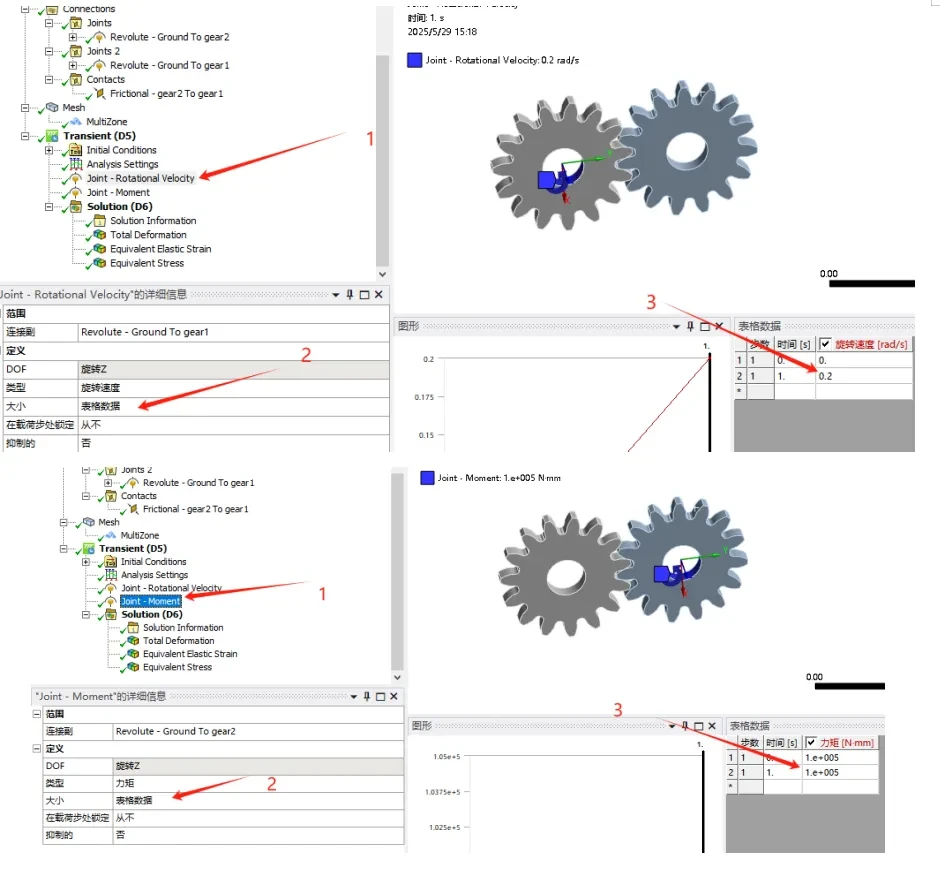

Transient Structural
功能：瞬态动力学分析，计算结构随时间变化的动态响应。
典型问题
：冲击载荷、跌落仿真、地震响应。
Harmonic Response
功能：谐响应分析，研究结构在简谐载荷下的稳态响应。
典型问题：旋转机械（如电机）的周期性振动分析。

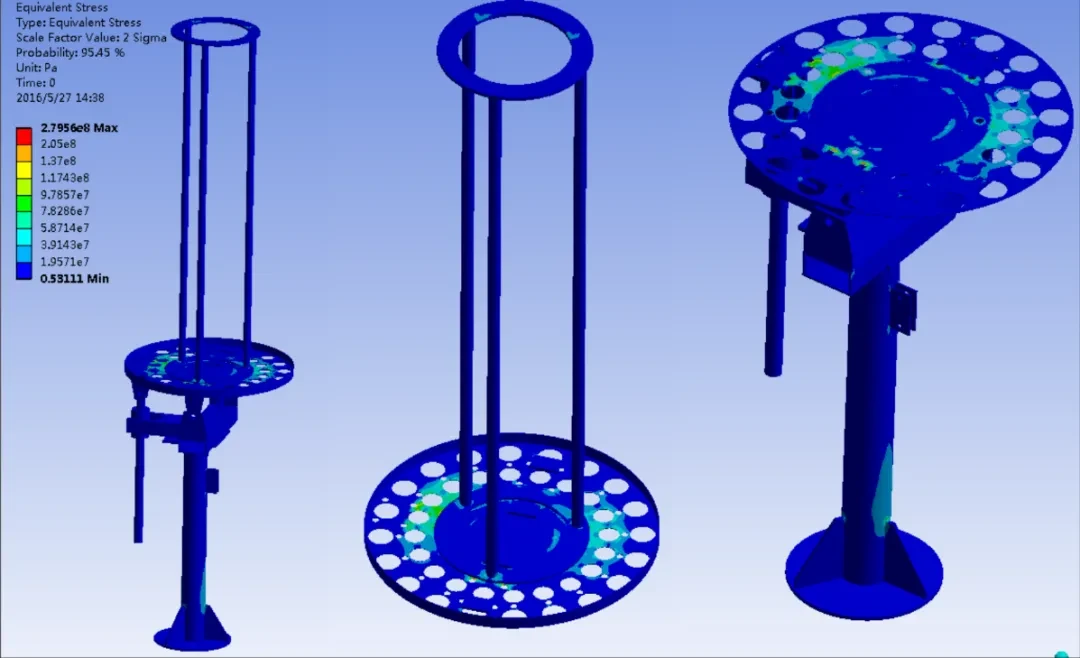

Random Vibration
功能：随机振动分析，评估结构在随机载荷（如路面颠簸）下的响应。
典型问题：航空航天设备抗震设计。
天线随机振动仿真(引用)

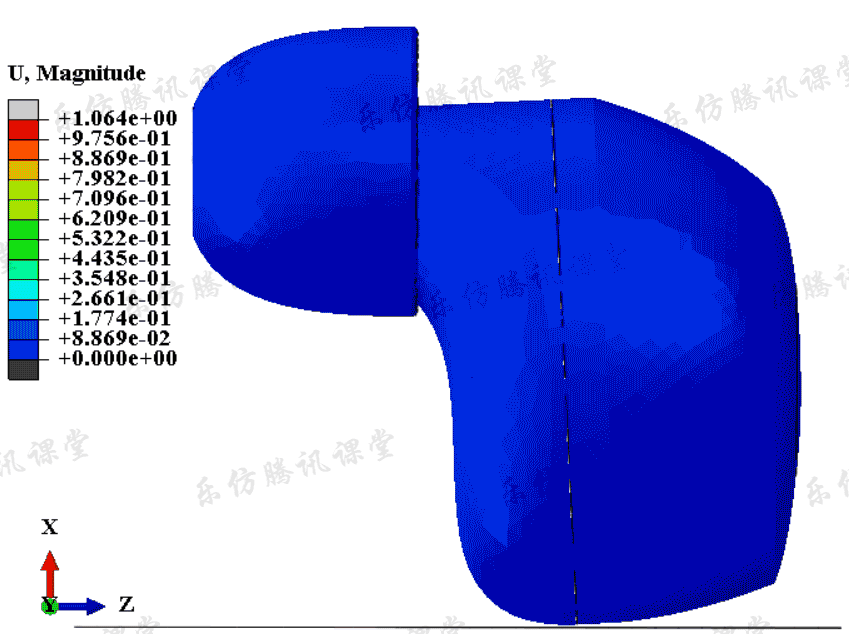

Explicit Dynamics

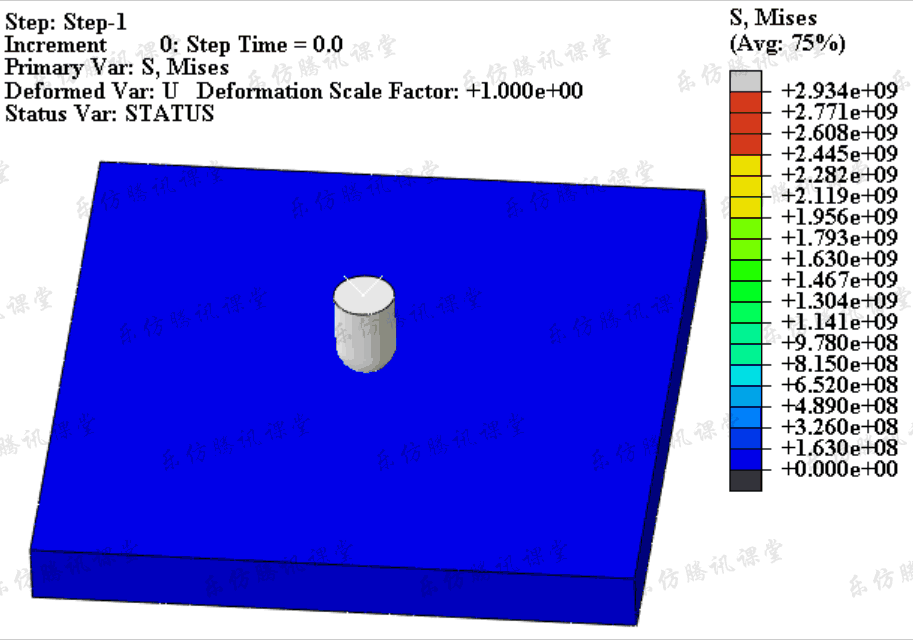

功能：显式动力学分析，解决高速冲击、爆炸、大变形等强非线性问题。
典型问题：碰撞仿真、弹道冲击、材料破坏。

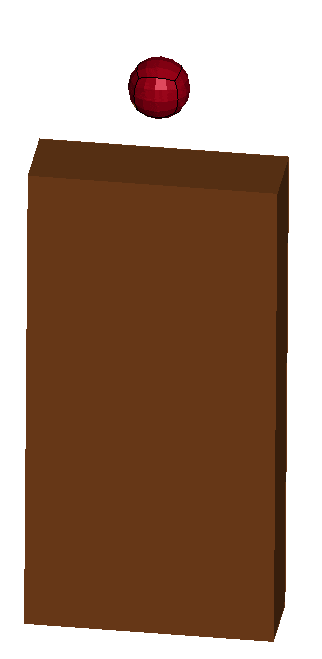

子弹穿靶
Steady-State Thermal
功能：稳态热分析，计算温度场和热流分布的稳态结果。
典型问题：电子设备散热设计、热稳态平衡分析。

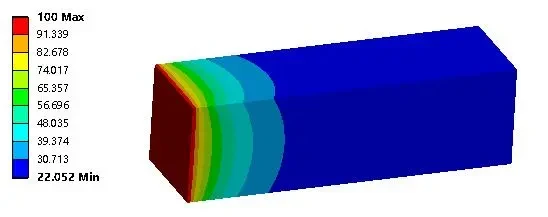

Transient Thermal
功能：瞬态热分析，研究温度随时间变化的瞬态过程。
典型问题：发动机启动/停机过程的热分析、材料相变。

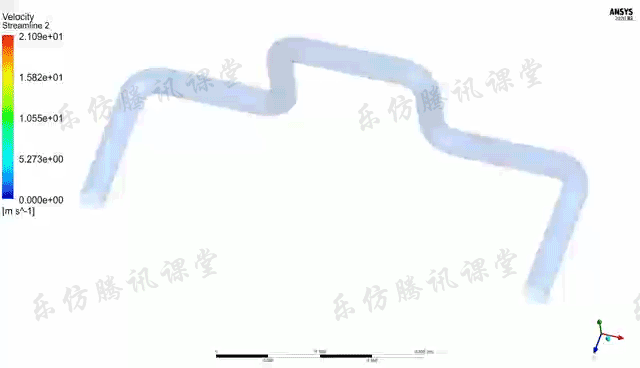

Fluid Flow (Fluent/CFX)
功能：流体仿真（Fluent基于有限体积法，CFX适用于旋转机械）。
典型问题：管道流、空气动力学、燃烧模拟、多相流。
Fluent Meshing
功能：为复杂几何生成高质量流体网格（如边界层网格）。
Maxwell
功能：电磁场仿真（静磁场、涡流、瞬态电磁场）。
典型问题：电机设计、变压器电磁干扰、无线充电效率。
HFSS
功能：高频电磁场分析，用于天线、微波器件设计。
System Coupling
功能：协调不同物理场（如流固耦合FSI、热-结构耦合）的数据传递。
典型问题
：飞机机翼气动弹性分析、电子芯片散热与结构变形耦合。
Design Exploration
功能：参数优化（响应面法、遗传算法），寻找最优设计参数。
典型问题：轻量化设计、形状优化（如减小应力集中）。
Fatigue Tool
功能：疲劳寿命预测，基于应力/应变结果评估循环载荷下的失效风险。
ACP (Composite PrePost)
功能：复合材料铺层设计与分析，支持各向异性材料属性定义。
LS-DYNA
功能：高度非线性的显式动力学分析（如碰撞、爆炸），独立求解器集成。
几何 → 网格划分（如Mechanical Meshing）→ 求解器（如Static Structural）→ 结果后处理。
多物理场耦合：例如Geometry → Fluent（流体分析）→ System Coupling → Static Structural（结构分析）。
按分析类型选模块：静力学（Static Structural）、动力学（Transient/Modal）、流体（Fluent）、热（Steady-State Thermal）。
复杂问题组合模块：通过System Coupling或Workbench工程流程图链接多个模块。
