X射线衍射(X-Ray Diffraction，XRD)技术自1912年由劳厄等人发现以来，已经成为材料表征的重要分析手段，该技术基于X射线与晶体中原子的相互作用，通过分析衍射花样获取材料的结构信息，在各领域发挥着不可替代的作用。本文介绍了XRD的技术原理、应用场景及相关的应用实例。

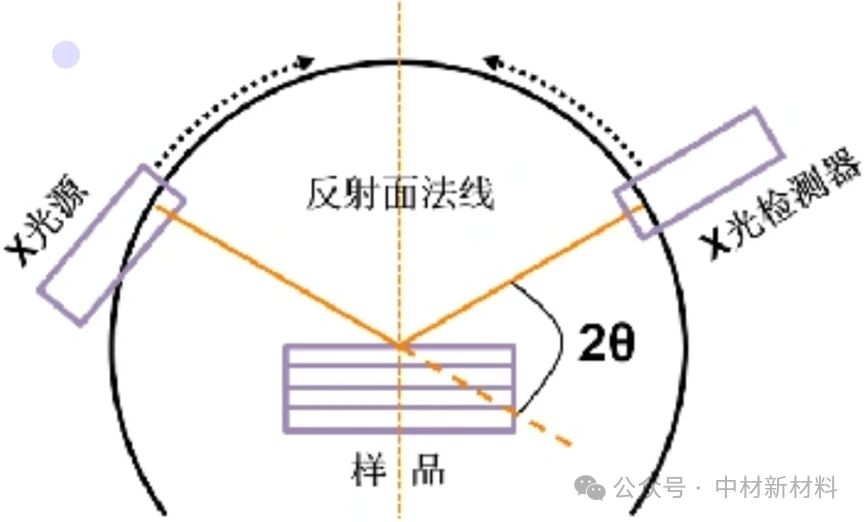

图1 XRD实验装置简图

XRD技术原理

XRD的理论基础是布拉格方程，即：

2dsinθ=nλ

d：晶体中相邻两平行晶面间的距离，即晶面间距。

θ：X射线入射方向与晶面间的夹角，即布拉格角。

n：衍射级数，为正整数（n=1,2,3……）。

λ：入射X射线的波长，由X射线管靶材决定（常为铜靶），为已知的固定值（Cu Kα，λ=0.15418 nm）。

当入射X射线满足上述布拉格方程时，才会在特定方向产生衍射峰。通过测量衍射峰对应的θ角，结合已知的λ，就能计算晶面间距d，进而推断晶体结构。

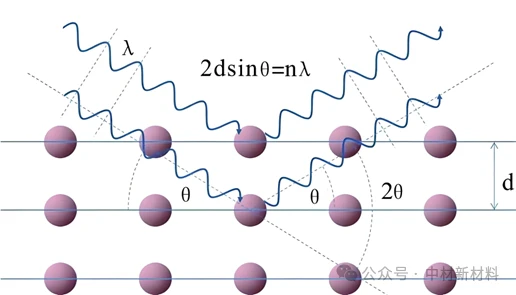

图2 X射线在晶体中的衍射条件（布拉格方程）

XRD应用场景

· 物相分析：XRD最主要的用途。通过将样品的衍射图谱与标准物相的PDF卡片对比，可确定样品中包含的物相种类及各物相的相对含量。

· 晶体结构分析：根据衍射峰的位置、强度和峰形，可解析晶体的点阵类型、晶格常数、原子在晶胞中的排列方式等关键结构信息。

· 微观结构分析：通过分析衍射峰的宽化程度、强度变化，可评估材料的晶粒尺寸、微观应力、结晶度等参数。

下图为SnO2纳米片负载不同含量的金纳米粒子的XRD图谱。相比于纯SnO2，随着负载量的依次增加，杂化材料出现了明显的Au(JCPDS No. 04-0784)的特征衍射峰，因此认为Au成功负载于SnO2表面。

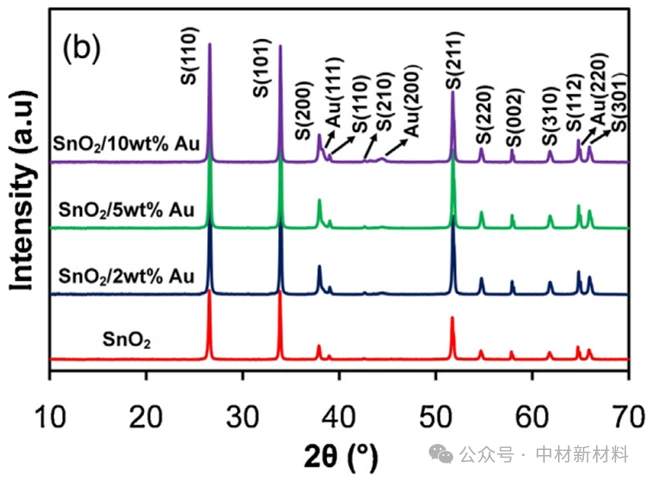

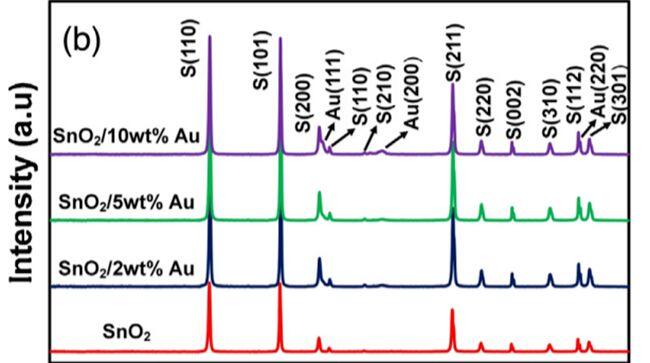

图3 SnO2纳米片成功负载Au粒子的XRD图谱

（DOI：10.1016/j.snb.2015.04.136）

各领域应用实例

XRD技术凭借对晶体结构的高敏感性和无损分析优势，已成为地质、材料科学等领域的核心表征手段。

地质领域：岩样矿物解析与储层评价

不同矿物因原子排列差异，会产生独特的 XRD “指纹图谱”。 如在沉积岩分析中，传统方法难以区分成分相似的黏土矿物（如蒙脱石、高岭石、伊利石），而 XRD 可通过特征衍射峰精准识别其细微差异 —— 如蒙脱石在约15Å处有特征峰，高岭石则在约7.1Å处有明显峰位，据此可重建古气候、古环境。

图4 人工钠化蒙脱石XRD图谱

材料科学领域：结构解析与晶格参数测定

材料的晶体结构（体心立方 BCC、面心立方 FCC、密排六方 HCP 等）和晶格参数（a、b、c 轴长）是其固有属性，直接影响原子扩散、力学变形等微观行为。XRD基于布拉格方程，可精准解析晶体结构类型，并计算晶格参数，为金属材料的成分设计与性能预测提供依据。

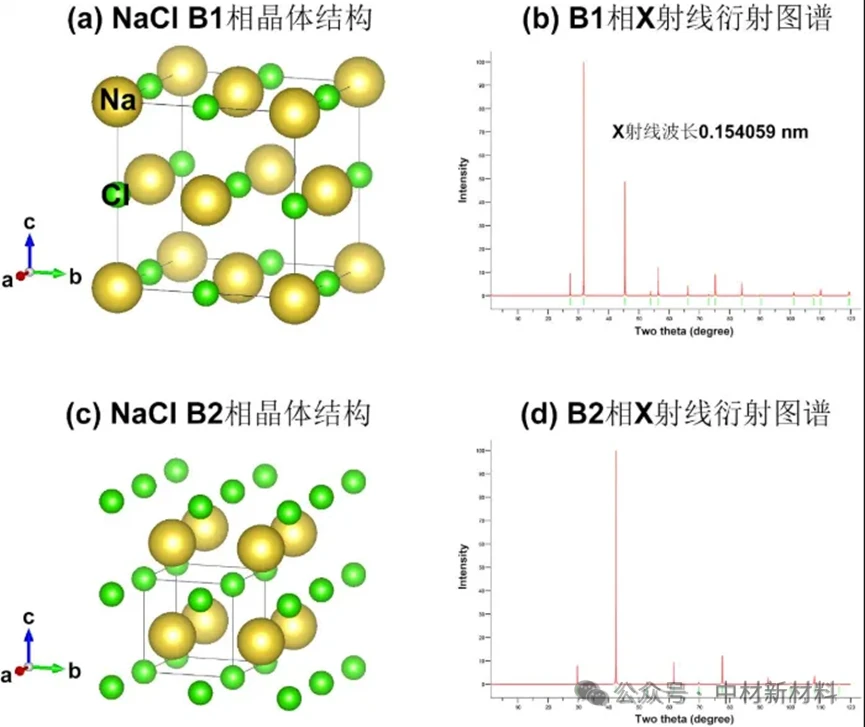

图5 NaCl晶体结构（a, c）原子模型示意图和（b, d）XRD图谱
