脉冲布袋除尘器CAD图纸详解

 一、引言

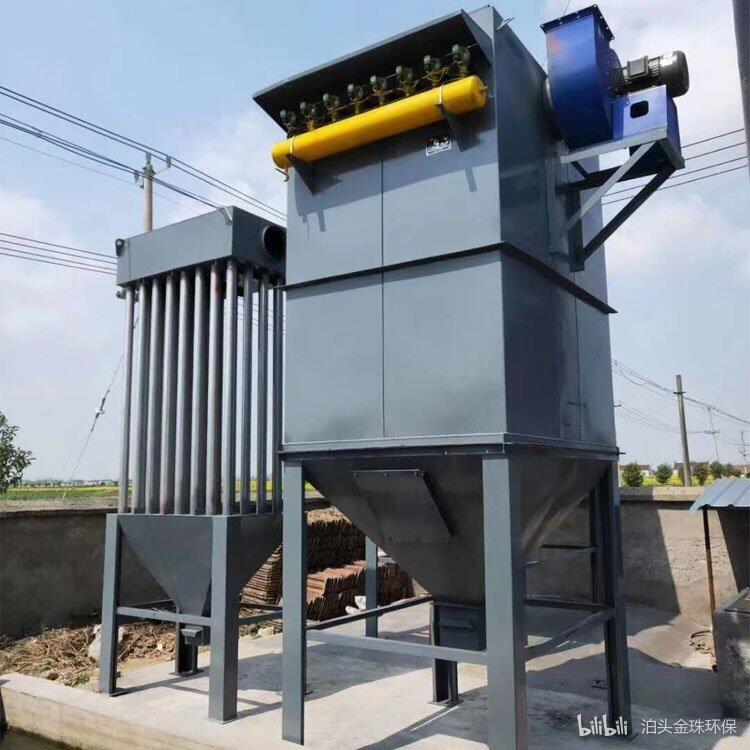

脉冲布袋除尘器作为一种高效、可靠的粉尘净化设备，广泛应用于工业生产的各个领域。CAD图纸是设计和制造脉冲布袋除尘器的重要依据，它详细地展示了设备的结构、尺寸、安装要求等关键信息。本文将对脉冲布袋除尘器的CAD图纸进行全面详解，帮助相关人员更好地理解和运用图纸进行设备的制造、安装和维护。

 二、CAD图纸整体布局与视图类型

 （一）整体布局

脉冲布袋除尘器的CAD图纸通常采用多视图布局，以全面、准确地表达设备的各个部分。一般包括主视图、俯视图、左视图或右视图等基本视图，同时根据需要还会添加局部放大图、剖视图等辅助视图。图纸的标题栏位于右下角，包含设备名称、图号、比例、设计者、审核者等信息，便于对图纸进行管理和识别。

 （二）视图类型及作用

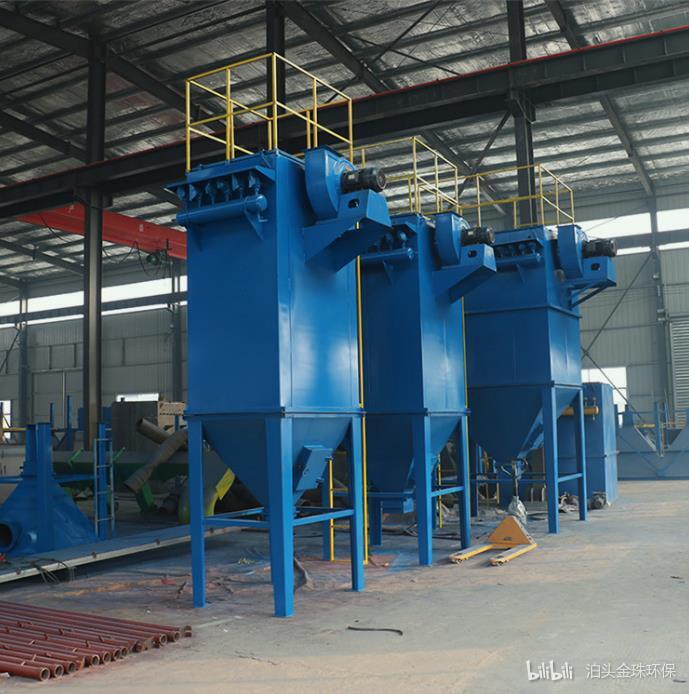

1.主视图：主视图是脉冲布袋除尘器的主要表达视图，通常选择能最清晰展示设备外形和主要结构的投影方向。在主视图中，可以直观地看到除尘器的外壳形状、进气口和出气口的位置、脉冲喷吹装置的布局等关键信息。

2.俯视图：俯视图从上方垂直向下投影，展示了除尘器的顶部结构，如上盖板的形状、布袋的排列方式、检修门的设置等。通过俯视图，可以了解设备顶部的空间布局和操作便利性。

3.左视图或右视图：这两个视图分别从设备的左侧或右侧进行投影，补充了主视图和俯视图未能完全展示的信息，如设备的侧面尺寸、支撑结构的形式等。

4.局部放大图：对于设备上一些结构复杂、尺寸较小的部件，如脉冲阀的连接细节、布袋与花板的连接方式等，采用局部放大图进行详细表达。局部放大图可以清晰地展示部件的形状、尺寸和装配关系，便于制造和安装。

5.剖视图：当需要展示设备内部的结构和零件的相对位置时，采用剖视图。通过剖切设备的一部分，将内部结构暴露出来，使观察者能够清楚地了解设备的工作原理和内部构造。例如，对除尘器箱体进行剖视，可以展示布袋的安装情况、灰斗的形状和排灰装置的结构。

 三、关键部件CAD图纸详解

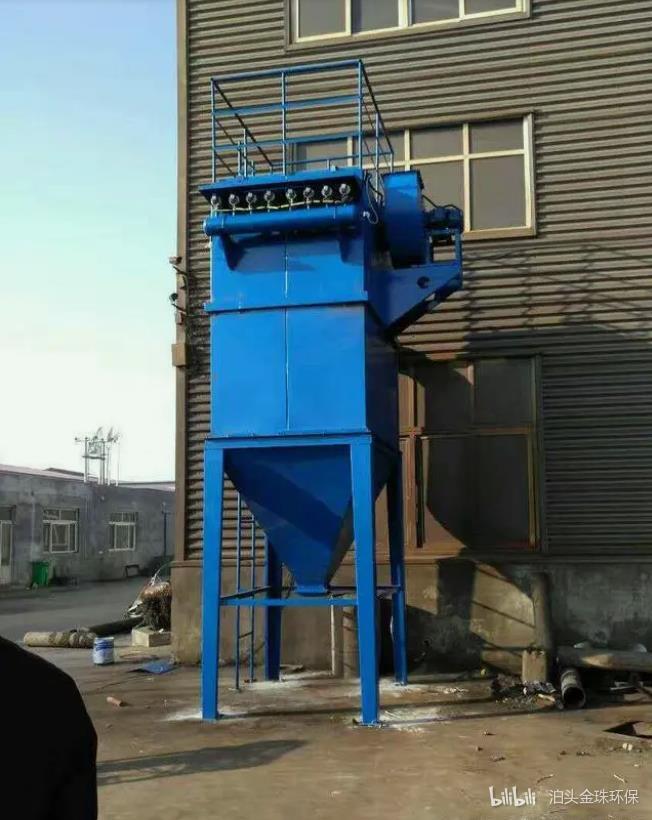

 （一）箱体部分

1.外壳结构：在CAD图纸中，箱体的外壳通常用实线表示其外形轮廓。外壳的材质一般标注在图纸的技术要求中，常见的有碳钢、不锈钢等。外壳的厚度根据设备的规格和工作压力确定，在图纸上会标注出各部分的尺寸。例如，箱体的侧板厚度可能为3 -5mm，顶板和底板厚度可能稍厚一些，以保证设备的强度和密封性。

2.进气口和出气口：进气口和出气口的位置和尺寸在图纸上明确标注。进气口一般位于箱体的侧面或下部，出气口位于箱体的顶部。进气口和出气口的形状通常为圆形或方形，其尺寸根据处理风量和气流速度计算得出。同时，图纸上还会标注进气口和出气口的连接方式，如法兰连接、螺纹连接等。

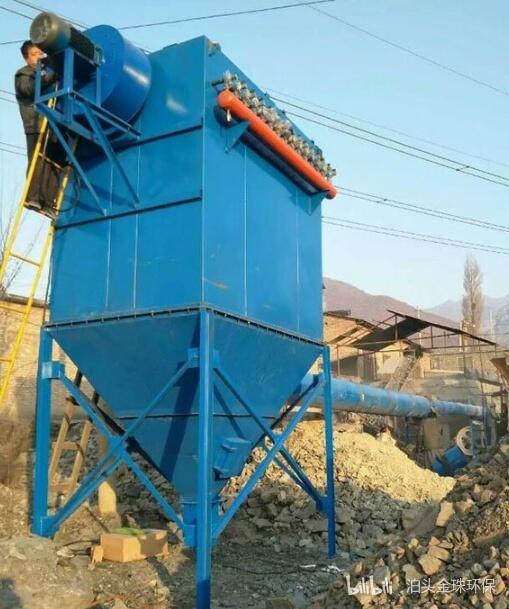

3.灰斗：灰斗是收集粉尘的重要部件，其形状和尺寸在CAD图纸上有详细展示。灰斗一般呈锥形，底部设有排灰口。灰斗的锥角根据粉尘的安息角确定，以保证粉尘能够顺利排出。图纸上会标注灰斗的高度、上口直径和下口直径等尺寸，以及排灰口的尺寸和连接方式。

 （二）布袋及花板部分

1.布袋：布袋是脉冲布袋除尘器的核心过滤部件，在图纸上通常用简化的线条表示其位置和排列方式。布袋的材质、规格（如直径、长度）等参数在图纸的技术要求中说明。常见的布袋材质有聚酯纤维、玻璃纤维等。布袋的排列方式一般采用行列式，在图纸上会标注出布袋的行数、列数以及相邻布袋之间的间距，以确保气流均匀通过布袋，提高过滤效率。

2.花板：花板是安装布袋的部件，其上开有与布袋数量相对应的圆孔。在CAD图纸中，花板的形状为矩形，圆孔的直径和间距根据布袋的规格确定。花板的厚度一般较厚，以保证其强度和刚度，防止在布袋的拉力作用下变形。图纸上会标注花板的尺寸、圆孔的直径和位置精度等要求。

 （三）脉冲喷吹装置部分

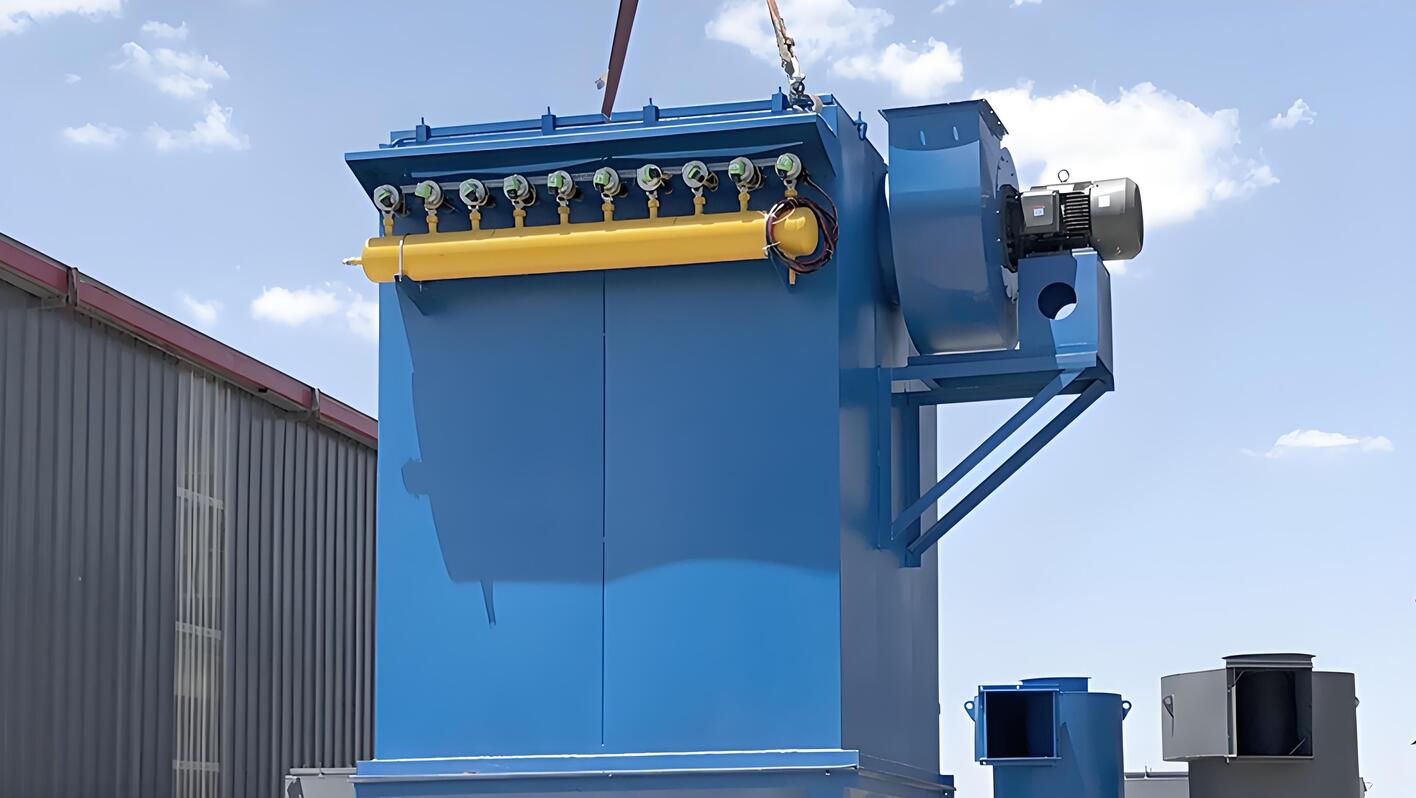

1.脉冲阀：脉冲阀是脉冲喷吹装置的关键部件，在图纸上会详细展示其外形和连接尺寸。脉冲阀的型号、规格在图纸的技术要求中注明。脉冲阀通过气管与气包连接，在图纸上会标注气管的直径和连接方式。同时，还会标注脉冲阀的安装位置和方向，确保其能够正常工作。

2.喷吹管：喷吹管的作用是将压缩空气均匀地分配到各个布袋中。在CAD图纸中，喷吹管呈长管状，上面开有与布袋相对应的喷吹孔。喷吹管的直径、长度和喷吹孔的直径、间距等尺寸在图纸上明确标注。喷吹管的安装角度和位置也有严格要求，以保证压缩空气能够准确地喷入布袋内部。

3.气包：气包是储存压缩空气的容器，其形状一般为圆柱形。在图纸上会标注气包的尺寸、材质和壁厚等参数。气包上设有进气口、排气口和压力表接口等，其位置和尺寸在图纸上也有详细标注。同时，图纸上还会注明气包的安装方式和支撑结构，确保其稳定可靠。

 四、尺寸标注与技术要求

 （一）尺寸标注

1.定形尺寸：定形尺寸用于确定设备各部件的形状大小，如箱体的长、宽、高，布袋的直径和长度，脉冲阀的外形尺寸等。在CAD图纸上，定形尺寸一般标注在相应部件的视图上，采用箭头和数字表示尺寸的大小和方向。

2.定位尺寸：定位尺寸用于确定设备各部件之间的相对位置，如布袋在花板上的位置，脉冲阀与气包的连接位置等。定位尺寸通常以设备的某个基准面或基准线为参考进行标注，确保各部件的安装位置准确无误。

3.装配尺寸：装配尺寸是指设备在装配过程中需要的尺寸，如法兰连接的螺栓孔直径和间距，零件之间的配合间隙等。装配尺寸的标注对于保证设备的装配质量和性能至关重要。

 （二）技术要求

1.材质要求：图纸的技术要求中会明确规定设备各部件的材质，如箱体采用Q235B碳钢，布袋采用聚酯纤维针刺毡等。材质的选择根据设备的工作条件和使用要求确定，以确保设备的耐腐蚀性、强度和过滤性能。

2.加工精度要求：对于设备上一些关键部件，如花板上的圆孔、喷吹管的喷吹孔等，会规定其加工精度要求。加工精度包括尺寸精度、形状精度和位置精度等，通常采用公差等级来表示。例如，花板上圆孔的直径公差可能为±0.1mm，以保证布袋能够顺利安装且密封良好。

3.焊接要求：如果设备部件采用焊接连接，图纸的技术要求中会规定焊接方法、焊缝形式和焊接质量要求。常见的焊接方法有手工电弧焊、气体保护焊等。焊缝形式包括对接焊缝、角焊缝等。焊接质量要求通常参照相关标准进行检验，如无损检测、外观检查等。

4.表面处理要求：为了防止设备生锈和腐蚀，提高设备的美观度和使用寿命，图纸的技术要求中会规定表面处理方式。常见的表面处理方式有喷漆、镀锌等。喷漆的颜色和厚度也有相应要求，如箱体外部喷涂灰色防锈漆，漆膜厚度不小于50μm。

 五、安装与维护说明在CAD图纸中的体现

 （一）安装说明

1.基础要求：CAD图纸上会标注设备安装的基础尺寸和要求。基础应平整、坚固，能够承受设备的重量和运行时的振动。基础的平面度误差一般不超过规定值，以确保设备安装后的水平度。

2.部件安装顺序：图纸可能会以文字说明或示意图的形式展示设备各部件的安装顺序。例如，先安装箱体底部和灰斗，再安装花板和布袋，最后安装脉冲喷吹装置和上盖板等。正确的安装顺序能够保证设备的安装质量和效率。

3.连接要求：对于设备各部件之间的连接，如法兰连接、螺栓连接等，图纸上会注明连接的紧固力和密封要求。例如，法兰连接时应使用合适的螺栓和垫片，紧固力应均匀分布，以确保连接处的密封性。

 （二）维护说明

1.定期检查项目：在CAD图纸的附注或说明部分，可能会列出设备定期检查的项目，如布袋的破损情况、脉冲阀的工作状态、气包的压力等。定期检查能够及时发现设备存在的问题，采取相应的维修措施，保证设备的正常运行。

2.易损件更换周期：对于设备上的一些易损件，如布袋、脉冲阀的膜片等，图纸上会建议其更换周期。易损件的更换周期根据设备的使用频率和工作条件确定，及时更换易损件能够延长设备的使用寿命，提高设备的过滤效率。

3.润滑要求：如果设备上有一些需要润滑的部件，如脉冲阀的活塞、气缸等，图纸上会注明润滑的部位、润滑油的种类和润滑周期。正确的润滑能够减少部件的磨损，降低设备的故障率。

 六、结论

脉冲布袋除尘器的CAD图纸是设备设计、制造、安装和维护的重要技术文件。通过对图纸的整体布局、视图类型、关键部件、尺寸标注、技术要求以及安装与维护说明等方面的详细解读，相关人员能够全面、准确地了解设备的结构和性能，确保设备的设计合理、制造精良、安装正确和维护及时。在实际工作中，应严格按照CAD图纸的要求进行操作，以保证脉冲布袋除尘器的高效、稳定运行，为工业生产的粉尘治理提供可靠保障。
