在5G基站林立的城市天际线、卫星通信跨越千里的数据传输、智能工厂中AGV小车实时互联的场景里，一种形似金属平板的天线设备正悄然支撑着现代通信的基石——板状天线。作为定向天线的典型代表，其通过精准的能量聚焦与高效的空间利用，成为解决复杂通信场景需求的核心工具。本文安腾纳天线小编将探讨板状天线的相关内容，深入解析其价值所在。

一、板状天线的结构解析：从电磁耦合到定向辐射的精密设计

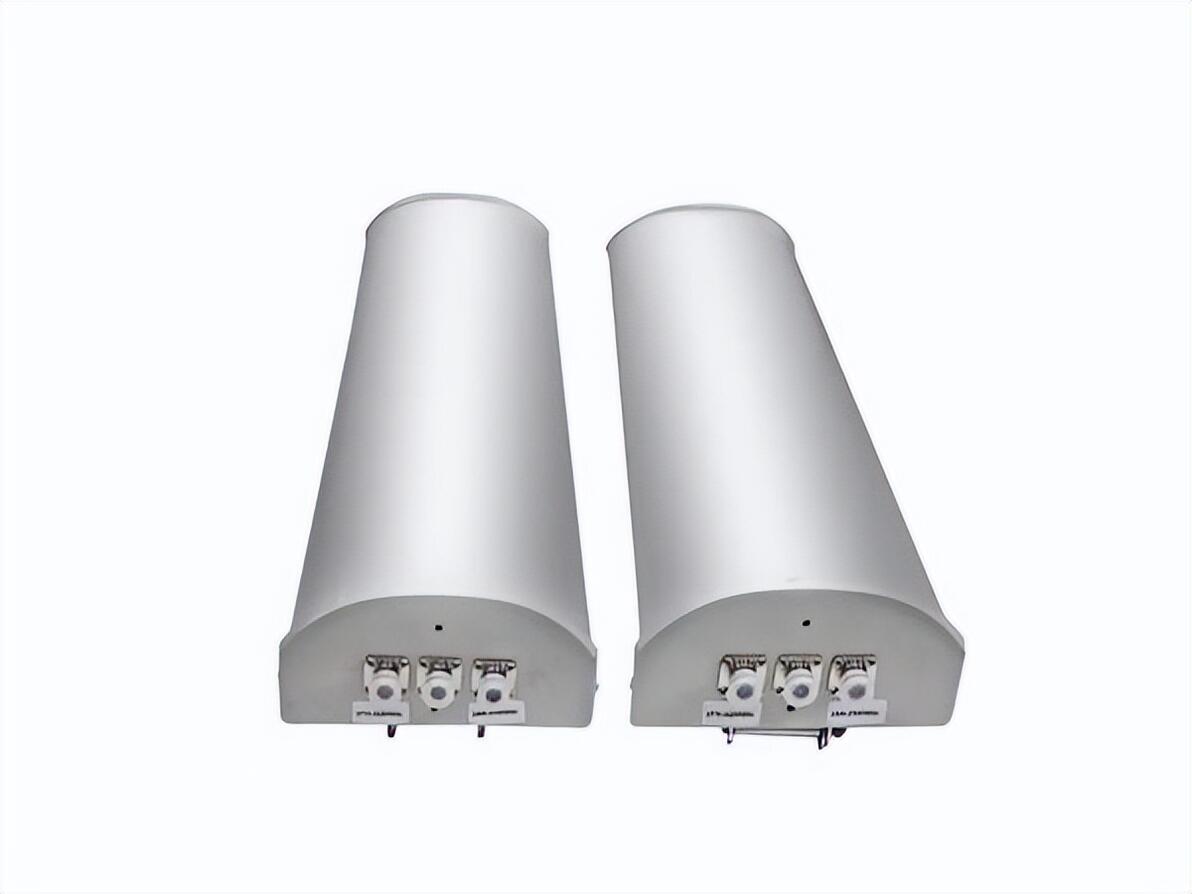

板状天线的核心结构由辐射贴片、介质基板、接地平面及反射板四部分构成。以典型的矩形板状天线为例，其辐射贴片采用铜或铝材质，通过调整贴片尺寸可精准控制工作频段；介质基板选用低损耗聚四氟乙烯材料，确保电磁波传播效率；接地平面与反射板一体化设计，既简化结构又增强方向性。

其工作原理基于电磁场耦合效应：当射频信号通过馈线传输至辐射贴片时，贴片与接地平面间形成交变电场，激发电磁波向外辐射；接收信号时，空间电磁波在贴片上感应出交变电流，经馈线转换为电信号。反射板在此过程中扮演关键角色——通过阻挡后向辐射并将能量反射至前方，形成定向波束，使信号能量集中于特定方向。

二、板状天线的性能优势：高增益、低干扰与场景适配的完美平衡

1、定向辐射：信号覆盖的“精准制导”

板状天线的最大优势在于其方向性。通过反射板与阵列合成技术，信号能量可集中于120°至30°的扇形区域内，形成“定向传输通道”。在移动通信基站中，单副板状天线可覆盖3公里半径范围，而多副天线组网则能实现城市全域无缝覆盖。这种特性使其在远距离通信场景中表现卓越——在山区基站建设中，通过将天线架设于山顶并保持与终端视距，可突破地形遮挡实现稳定连接；

2、增益提升：能量集中的技术突破

板状天线的增益范围通常为8-19dBi，部分MIMO型号可达20dBi以上。增益的提升通过两种方式实现：一是增加辐射单元数量，单元加倍可使增益提升3dB；二是优化波束宽度，固定水平波束下，单元加倍使垂直面波束宽度减半，进一步集中能量。在卫星通信中，地面站通过板状天线接收卫星信号时，可避免城市电磁噪声的干扰，确保数据传输速率稳定在10Gbps以上；

3、多频段兼容：适应复杂通信环境

现代板状天线支持单频（如900MHz）、双频（800/1800MHz）及宽频（多频段兼容）设计，满足不同通信协议的需求。

三、板状天线的应用场景：从基站到物联网的全域覆盖

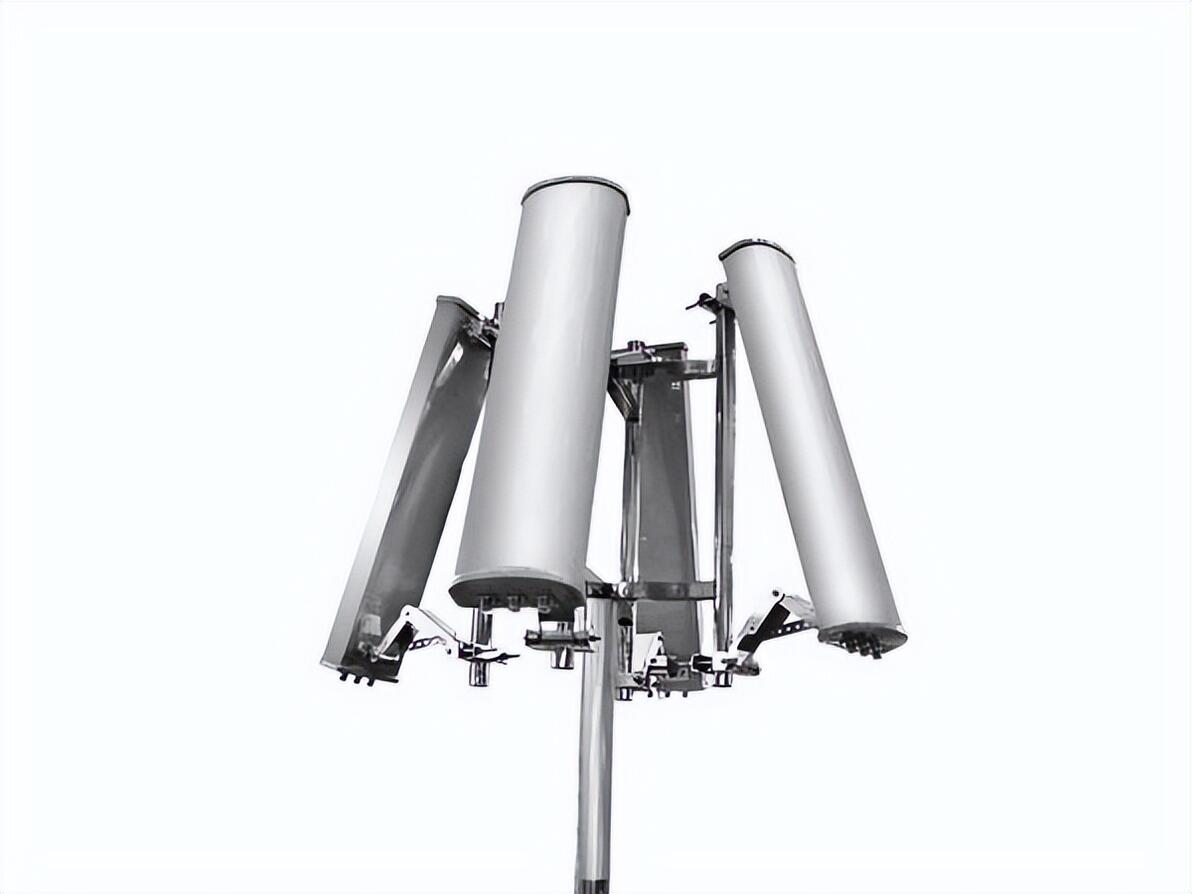

1、移动通信基站：网络扩容的“主力军”

在5G网络建设中，板状天线是基站天线的核心组件。其窄波束设计可实现小区分裂，提升频谱利用率；双极化技术则支持Massive MIMO（大规模多输入多输出）应用，使单基站容量提升10倍以上；

2、卫星通信：偏远地区的“数据桥梁”

在卫星地面站中，板状天线承担着信号收发重任。其高增益特性可补偿卫星与地面站间的路径损耗，确保在沙漠、海洋等偏远地区实现高速数据传输；

3、工业物联网：智能工厂的“神经末梢”

在智能工厂中，板状天线被集成于AGV（自动导引车）顶部，实现产线设备与控制中心的实时通信。其低功耗、小型化的特点，使其可嵌入智能手环、医疗设备等终端，推动万物互联时代到来。

综上所述，从1960年代第一副板状天线诞生，到如今支撑5G、卫星互联网、工业物联网的多元化应用，板状天线始终是无线通信技术演进的核心驱动力。未来，随着材料科学、人工智能与通信技术的深度融合，板状天线将突破传统物理形态，向更智能、更高效、更环保的方向发展，为构建“万物智联”的数字世界提供坚实支撑。
