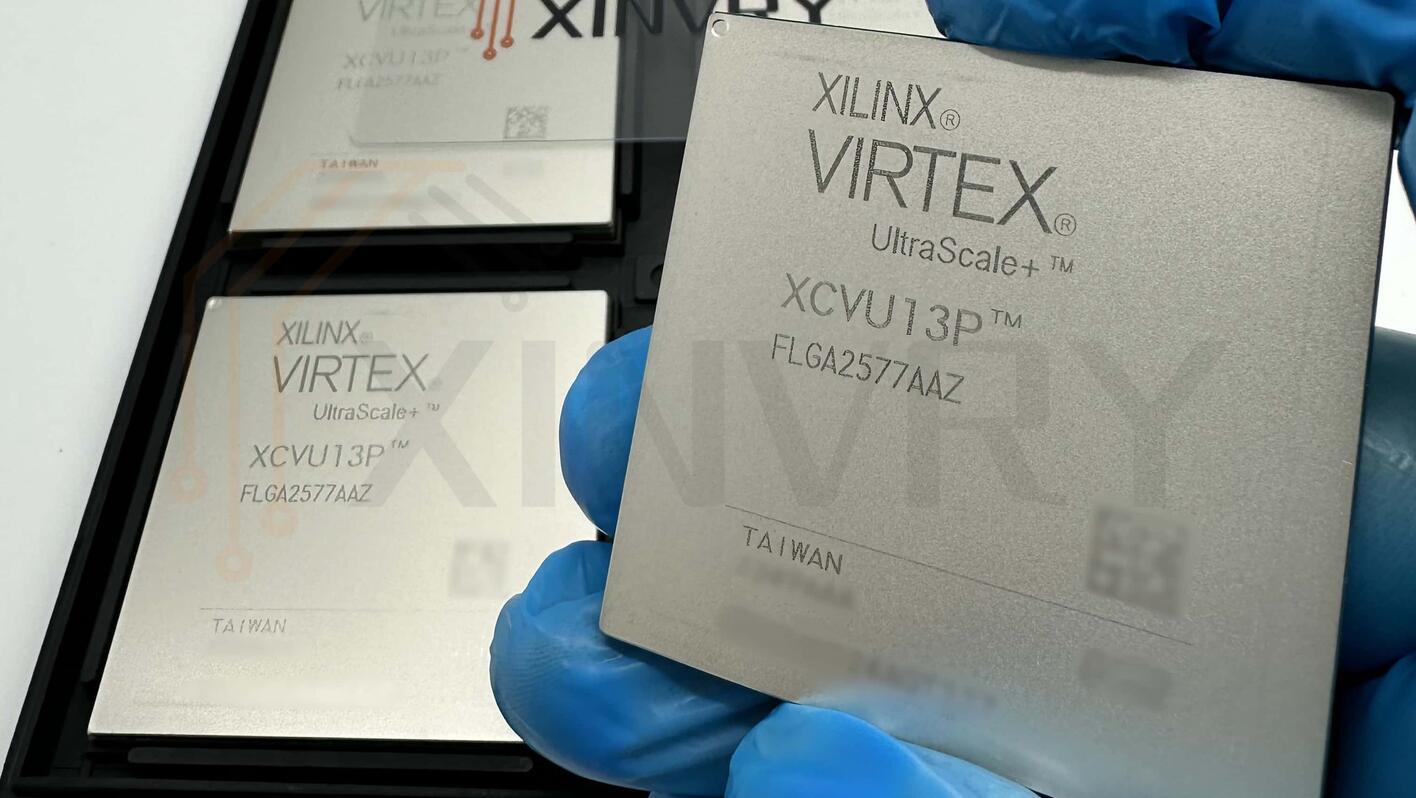

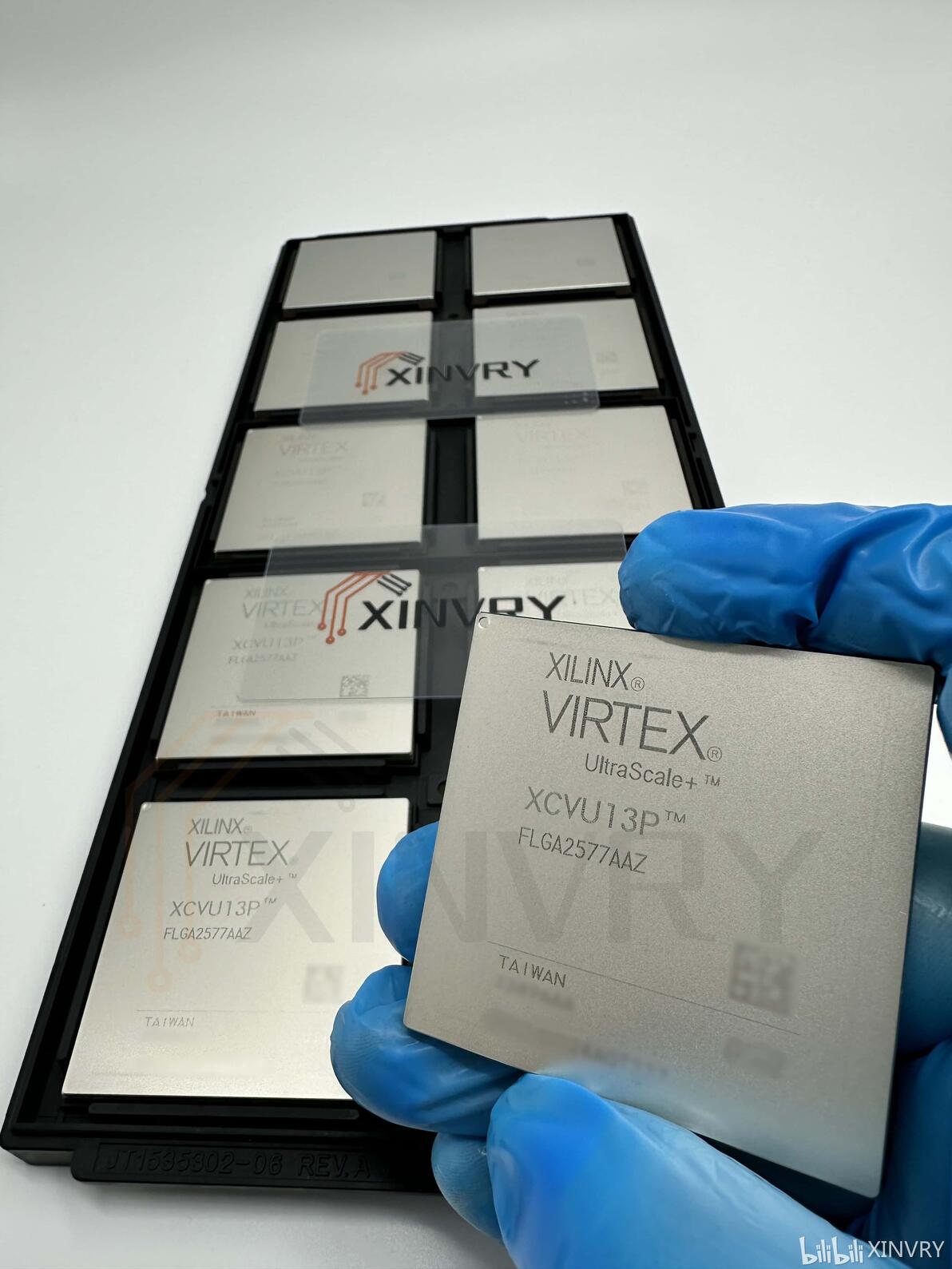

XCVU13P-2FLGA2577I 赛灵思 Xilinx／AMD 的 VirtexUltraScale+  FPGA 。这类器件面向极高算力与带宽的场景：通信基站前后端、数据中心加速、雷达/电子战、测试测量与高端原型验证等。UltraScale+ 架构采用先进工艺与多种片上/封装内集成（高带宽内存、丰富 DSP、ASIC 级互连），以满足大规模并行信号处理与网络速率需求。

XCVU13P 在器件级上提供极高的逻辑与算力资源：约 3.78M 系统逻辑单元（logic cells），大约 1.728M 查找表（LUTs）与 3.456M 触发/寄存器类资源；DSP 切片数量可达 ~12,288（适合大规模乘加/卷积加速）；嵌入式块 RAM 总量与 UltraRAM/URAM 资源也非常可观。这些规模使得 VU13P 能在 FPGA 上实现接近 ASIC 的大规模并行算子。

高速串行收发器（GTY / transceivers）与速率

Virtex UltraScale+ 家族为高带宽系统设计提供了大量高速串行通道（transceivers），VU13P 型号可支持到数十至数百条收发器，单通道典型速率可达 32.75 Gb/s ；这些收发器支持以太网 100G/PCIe/Interlaken 等多种协议的物理层实现。实际可用的通道数与速率受具体封装、速率档位与硅片分区影响。

  • 系统逻辑单元（System logic cells）：约 3,780,000。

  • 自适应逻辑模块/ALM（Adaptive Logic Modules）：约 216,000。

  • DSP 切片（DSP slices）：约 12,288，非常适合大规模乘加/卷积/FFT 运算。

  • 嵌入式 on-chip memory（总计，BRAM + UltraRAM 等可编程片上存储）：约 455 Mb（兆比特）（器件总体的 on-chip memory 容量；BRAM 与 UltraRAM 各自有不同份额）。

  • 高速串行收发器（GTY/GTM）：最多可达 128 条，单通道典型支持 32.75 Gb/s（并可在部分支持模式下使用 58 Gb/s PAM4）。

  • 以上为器件族与 XCVU13P 的核心规模化参数（用于快速评估算力、带宽与板级接口能力）。

XCVU13P 的 on-chip memory 由多种类型组成：分布式 RAM（LUTRAM）、块 RAM（BRAM）和 UltraRAM（URAM）。在 UltraScale+ 的高端器件上，URAM 提供非常大的单元（用于代替外部 SRAM 的某些用途）。在 VU13P 上，总 on-chip memory 大约 455 Mb；其中 BRAM（block RAM） 典型资料显示 BRAM 约 94.5 Mb，而 UltraRAM 在 VU13P 可提供数百 Mb（例如 URAM 在同系列器件中可达约 360 Mb 的级别），BRAM+URAM 合计接近产品简报给出的总量。设计时要按 Vivado 报表核对你实际目标封装/速率下的可用内存。

收发器（GTY）与接口能力

XCVU13P 提供面向光模块/背板与芯片间互联的高密度收发器，器件可支持 高达 128 条 GTY（取决于具体封装 / 硅分区），单通道常见速率 32.75 Gb/s，并在部分器件/固件组合下支持 58 Gb/s PAM4。这些收发器支持以太网 100G/400G、PCIe（器件能提供集成 PCIe block）、Interlaken 等协议的物理层实现；在做 PCB/光模块设计时须对收发器的参考时钟、供电滤波、差分阻抗与抖动预算作严格规划。

供电、功耗与热管理

  • 典型内核电压 VCCINT 范围在 约 0.825V–0.876V（常被标为 0.85V 等），不同速率等级/低功耗选项会有细微差异；收发器、BRAM/URAM、I/O 有各自的电压域（VCCAUX、VCCO、VCCBRAM、VCCAUX_IO 等）。

  • 赛灵思 Xilinx／AMD 的 VirtexUltraScale+  FPGA 其他型号选型：

  • XCVU13P-1FHGA2104E, XCVU5P-1FLVA2104E

  • XCVU13P-1FHGA2104I, XCVU5P-1FLVA2104I

  • XCVU13P-1FHGB2104E, XCVU5P-1FLVB2104E

  • XCVU13P-1FHGB2104I, XCVU5P-1FLVB2104I

  • XCVU13P-1FLGA2577E, XCVU5P-1FLVC2104E

  • XCVU13P-1FLGA2577I, XCVU5P-2FLVA2104E

  • XCVU13P-1FSGA2577E, XCVU5P-2FLVA2104I

  • XCVU13P-1FSGA2577I, XCVU5P-2FLVB2104E

  • XCVU13P-2FHGA2104E, XCVU5P-2FLVB2104I

  • XCVU13P-2FHGA2104I, XCVU5P-2FLVC2104E

  • XCVU13P-2FHGB2104E, XCVU5P-3FLVA2104E

  • XCVU13P-2FHGB2104I, XCVU5P-3FLVB2104E

  • XCVU13P-2FHGC2104E, XCVU5P-3FLVC2104E

  • XCVU13P-2FIGD2104E, XCVU5P-L2FLVA2104E

  • XCVU13P-2FIGD2104I, XCVU5P-L2FLVB2104E

  • XCVU13P-2FLGA2577E, XCVU5P-L2FLVC2104E

  • XCVU13P-2FLGA2577I, XCVU7P-1FLVA2104I

  • XCVU13P-2FSGA2577E, XCVU7P-1FLVB2104E

  • XCVU13P-2FSGA2577I, XCVU7P-1FLVB2104I

  • XCVU13P-3FHGA2104E, XCVU7P-2FLVA2104E

  • XCVU13P-3FHGB2104E, XCVU7P-2FLVA2104I

  • XCVU13P-3FHGC2104E, XCVU7P-2FLVB2104E

  • XCVU13P-3FIGD2104E, XCVU7P-2FLVB2104I

  • XCVU13P-3FLGA2577E, XCVU7P-2FLVC2104E

  • XCVU13P-3FSGA2577E, XCVU7P-2FLVC2104I

  • XCVU13P-L2FHGA2104E, XCVU7P-3FLVA2104E

  • XCVU13P-L2FHGB2104E, XCVU7P-3FLVB2104E

  • XCVU13P-L2FHGC2104E, XCVU7P-3FLVC2104E

  • XCVU13P-L2FIGD2104E, XCVU7P-L2FLVA2104E

  • XCVU13P-L2FLGA2577E, XCVU7P-L2FLVB2104E

  • XCVU13P-L2FSGA2577E, XCVU7P-L2FLVC2104E

  • XCVU19P-2FSVA3824E, XCVU9P-1FLGA2104E

  • XCVU27P-1FIGD2104E, XCVU9P-1FLGA2104I

  • XCVU27P-1FIGD2104I, XCVU9P-1FLGA2577E

  • XCVU27P-1FSGA2577E, XCVU9P-1FLGA2577I

  • XCVU27P-1FSGA2577I, XCVU9P-1FLGB2104E

  • XCVU27P-2FIGD2104E, XCVU9P-1FLGB2104I

  • XCVU27P-2FIGD2104I, XCVU9P-1FLGC2104E

  • XCVU27P-2FSGA2577E, XCVU9P-2FLGA2104E

  • XCVU27P-2FSGA2577I, XCVU9P-2FLGA2104I

  • XCVU27P-L2FIGD2104E, XCVU9P-2FLGA2577E

  • XCVU27P-L2FSGA2577E, XCVU9P-2FLGA2577I

  • XCVU29P-1FIGD2104E, XCVU9P-2FLGB2104E

  • XCVU29P-1FIGD2104I, XCVU9P-2FLGB2104I

  • XCVU29P-1FSGA2577E, XCVU9P-2FLGC2104E

  • XCVU29P-1FSGA2577I, XCVU9P-2FLGC2104I

  • XCVU29P-2FIGD2104E, XCVU9P-2FSGD2104E

  • XCVU29P-2FIGD2104I, XCVU9P-2FSGD2104I

  • XCVU29P-2FSGA2577E, XCVU9P-3FLGA2104E

  • XCVU29P-2FSGA2577I, XCVU9P-3FLGA2577E

  • XCVU29P-L2FIGD2104E, XCVU9P-3FLGB2104E

  • XCVU29P-L2FSGA2577E, XCVU9P-3FLGC2104E

  • XCVU31P-1FSVH1924E, XCVU9P-3FSGD2104E

  • XCVU31P-2FSVH1924E, XCVU9P-L2FLGA2104E

  • XCVU31P-3FSVH1924E, XCVU9P-L2FLGA2577E

  • XCVU31P-L2FSVH1924E, XCVU9P-L2FLGB2104E

  • XCVU33P-1FSVH2104E, XCVU9P-L2FLGC2104E

  • XCVU33P-2FSVH2104E, XCVU9P-L2FSGD2104E

  • XCVU33P-3FSVH2104E, XCVU11P-1FLGB2104I

  • XCVU33P-L2FSVH2104E, XCVU3P-1FFVC1517E

  • XCVU35P-1FSVH2104E, XCVU3P-2FFVC1517E

  • XCVU35P-1FSVH2892E, XCVU3P-2FFVC1517I

  • XCVU35P-2FSVH2104E, XCVU3P-3FFVC1517E

  • XCVU35P-2FSVH2892E, XCVU3P-L2FFVC1517E

  • XCVU35P-3FSVH2104E, XCVU45P-1FSVH2104E

  • XCVU35P-3FSVH2892E, XCVU45P-1FSVH2892E

  • XCVU35P-L2FSVH2104E, XCVU45P-2FSVH2104E

  • XCVU35P-L2FSVH2892E, XCVU45P-2FSVH2892E

  • XCVU37P-1FSVH2892E, XCVU45P-3FSVH2104E

  • XCVU37P-2FSVH2892E, XCVU45P-3FSVH2892E

  • XCVU37P-3FSVH2892E, XCVU45P-L2FSVH2104E

  • XCVU37P-L2FSVH2892E, XCVU45P-L2FSVH2892E

  • XCVU47P-1FSVH2892E, XCVU47P-3FSVH2892E

  • XCVU47P-2FSVH2892E, XCVU47P-L2FSVH2892E

  • XCVU19P-2FSVB3824E
